实例33  螺纹瓶盖注塑模

实例33 螺纹瓶盖注塑模

零件材料：高压聚乙烯

零件图：见图12-33a

模具结构图：见图12-33b

说明：

1）该模具为斜推杆分型二次推出脱模机构，螺纹型芯以燕尾组合而成，且采用侧浇口进料，呈一模两腔形式。

2）注塑成型后，动模首先移动，动模垫板11把塑料制件从定模座板1内带出，然后注塑机顶杆推动推板19，并带动斜推杆12推动螺纹型芯6、8向中间合拢，塑料制件上的螺纹部分脱离螺纹型芯，完成了一次推出。随后斜推杆12在弹簧18的作用下，将塑料制件推出，完成第二次推出。推出系统的复位，靠定模座板上的复位杆4来实现。

3）浇口尺寸的宽度取5mm，深为1mm。

4）与斜推杆12相配合的斜孔应同时钻铰，螺纹型芯燕尾处要研配合适。

图12-32 气压瓶盖注塑模

a）零件 b）模具结构

1、8—斜导柱 2、4、9—型芯 3、6—滑块 5—定模座板 7—动模板 10—支承板 11—推板 12—定位销 13—斜滑块 14—导滑块 15—推杆

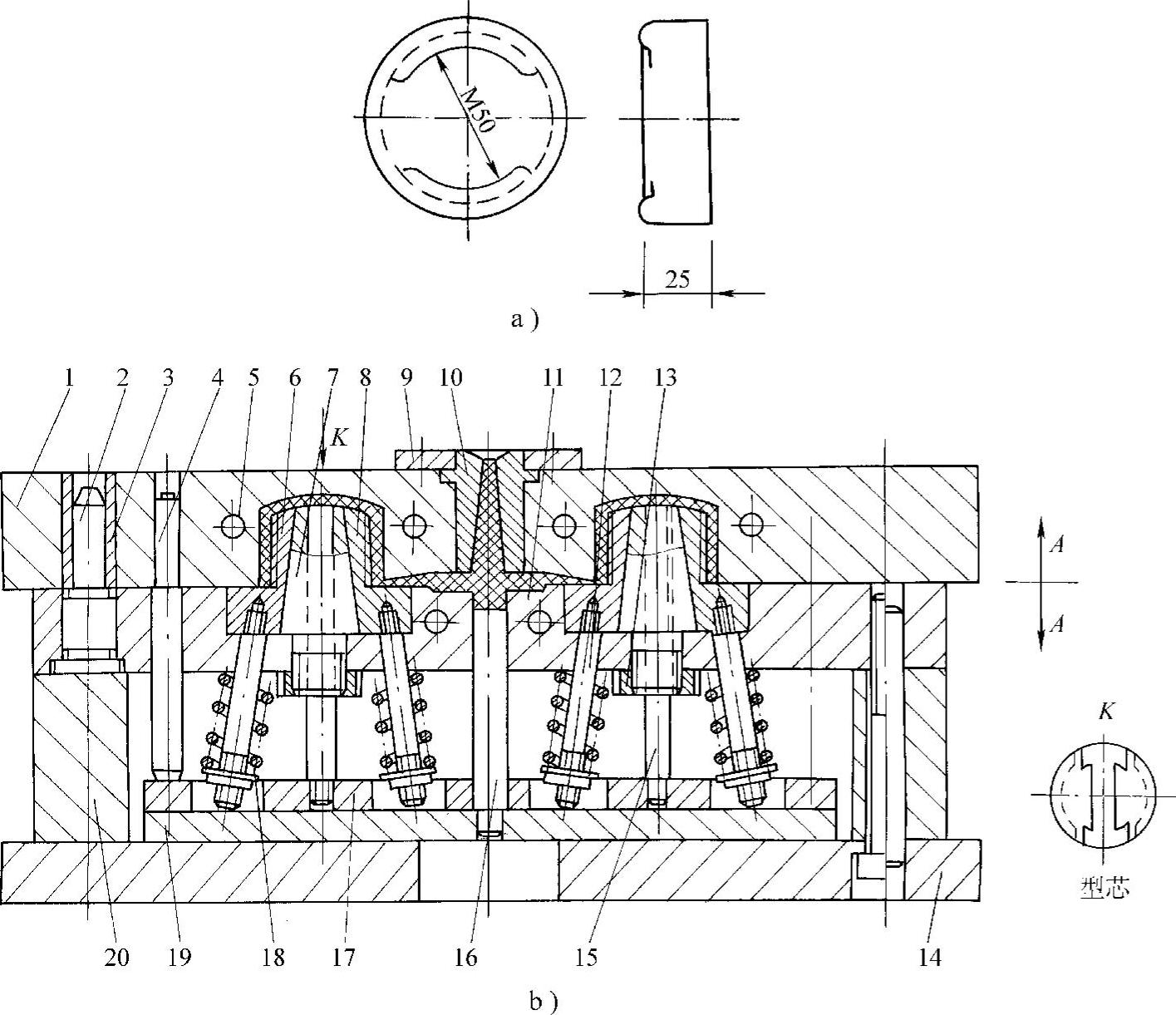

图12-33 螺纹瓶盖注塑模

a）零件 b）模具结构

1—定模座板 2—导柱 3—导套 4—复位杆 5—冷却水道 6、8—螺纹型芯 7—型芯9—定位圈 10—浇口套 11—动模垫板 12—斜推杆 13—锁母 14—动模座板 15、16—推杆 17、19—推板 18—弹簧 20—支承块
