实例34  水瓢注塑模

零件材料：聚氯乙烯

零件图：见图12-34a

模具结构图：见图12-34b

说明：

1）该模具为斜导柱抽芯的单分型面机构，并采用直接浇口。因塑件形状不对称，设计成单面斜导柱形式，故抽芯距离较长，主流道偏离中心线一侧。整个冷却系统均设在凸模上。滑块的导滑槽呈燕尾结构形状。推杆连接推杆，利用弹簧力恢复原位。

2）注塑成型后，动模与定模分开，斜导柱12带动滑块13向右移动一段距离，从塑件11中抽出。这时注塑机顶出机构推动推杆20、推板7，塑件从凸模6上脱落。

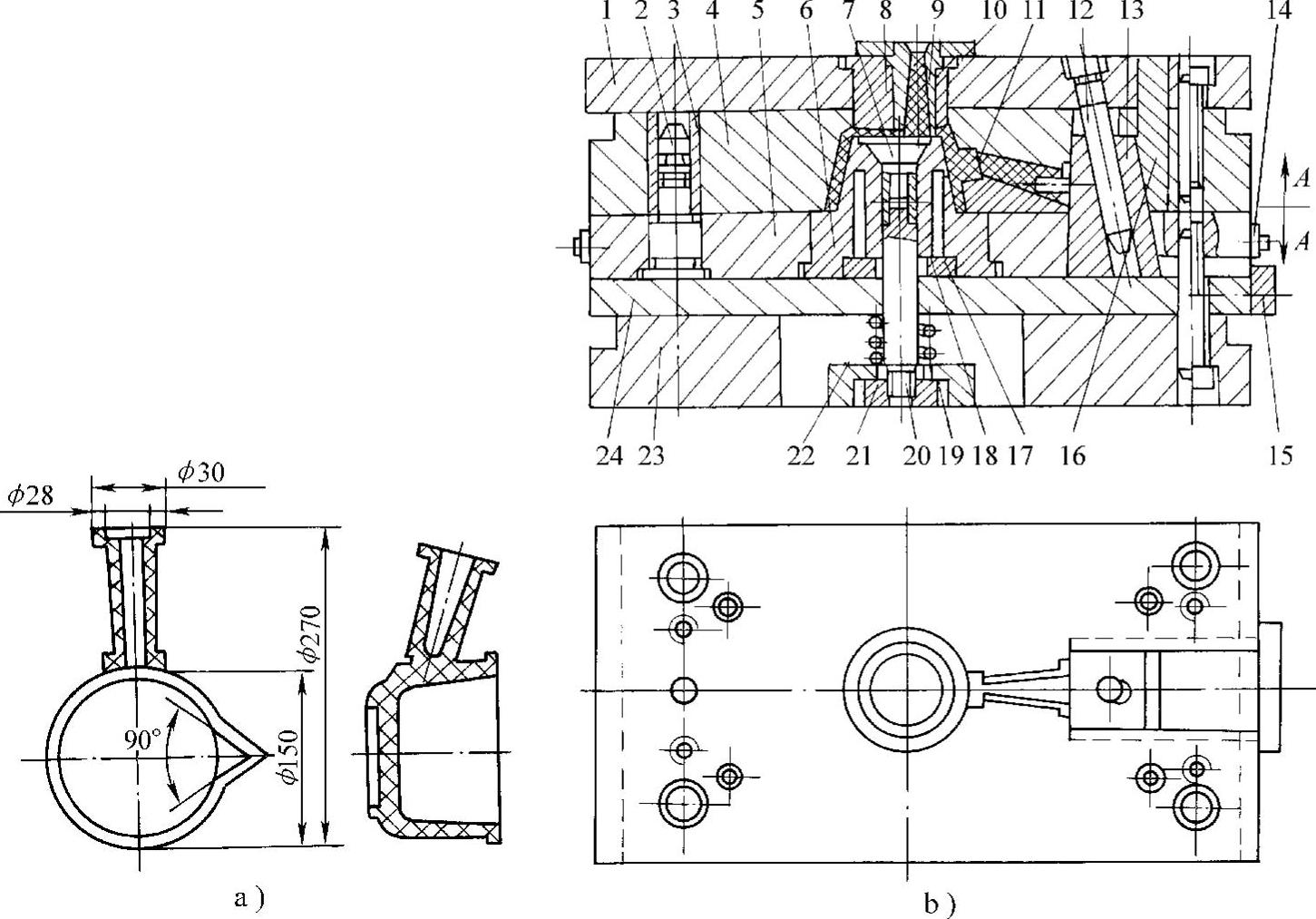

图12-34 水瓢注塑模

a）零件 b）模具结构

1—定模座板 2—导柱 3—导套 4—凹模 5—凸模固定板 6—凸模 7—推块 8—镶件 9—浇口套 10—定位圈 11—塑件 12—斜导柱 13—滑块 14—水嘴 15—挡块 16—锁紧块 17—密封圈 18—盖板 19—弹簧 20—推杆 21—螺母 22—托簧套 23—动模座板 24—垫板
