实例37  洗衣机把手注塑模

零件材料：ABS

零件图：见图12-37a

模具结构图：见图12-37b

说明：

1）该模具为齿轮齿条机构成型斜孔的注塑模。此模具采用斜导柱及齿轮齿条抽芯结构，可同时完成两侧抽芯及斜孔抽芯。

2）塑件两侧有外侧凹槽，内孔为一长方形斜孔，外侧凹槽由滑块3、5成型，斜孔由型芯4成型。为缩短塑料流程及减少注塑成型后的修饰工作，而采用直流道点浇口直接进料方式。

3）注塑成型后，斜导柱6和另一斜导柱带动滑块3、5向两侧移动脱开塑件。同时齿条9带动齿轮16按逆时针旋转，并通过轴15及平键14带动齿轮13，齿轮13同与型芯4相连接的齿条10相啮合，因此使齿条10及型芯4沿抽出方向移动，完成斜孔抽芯。

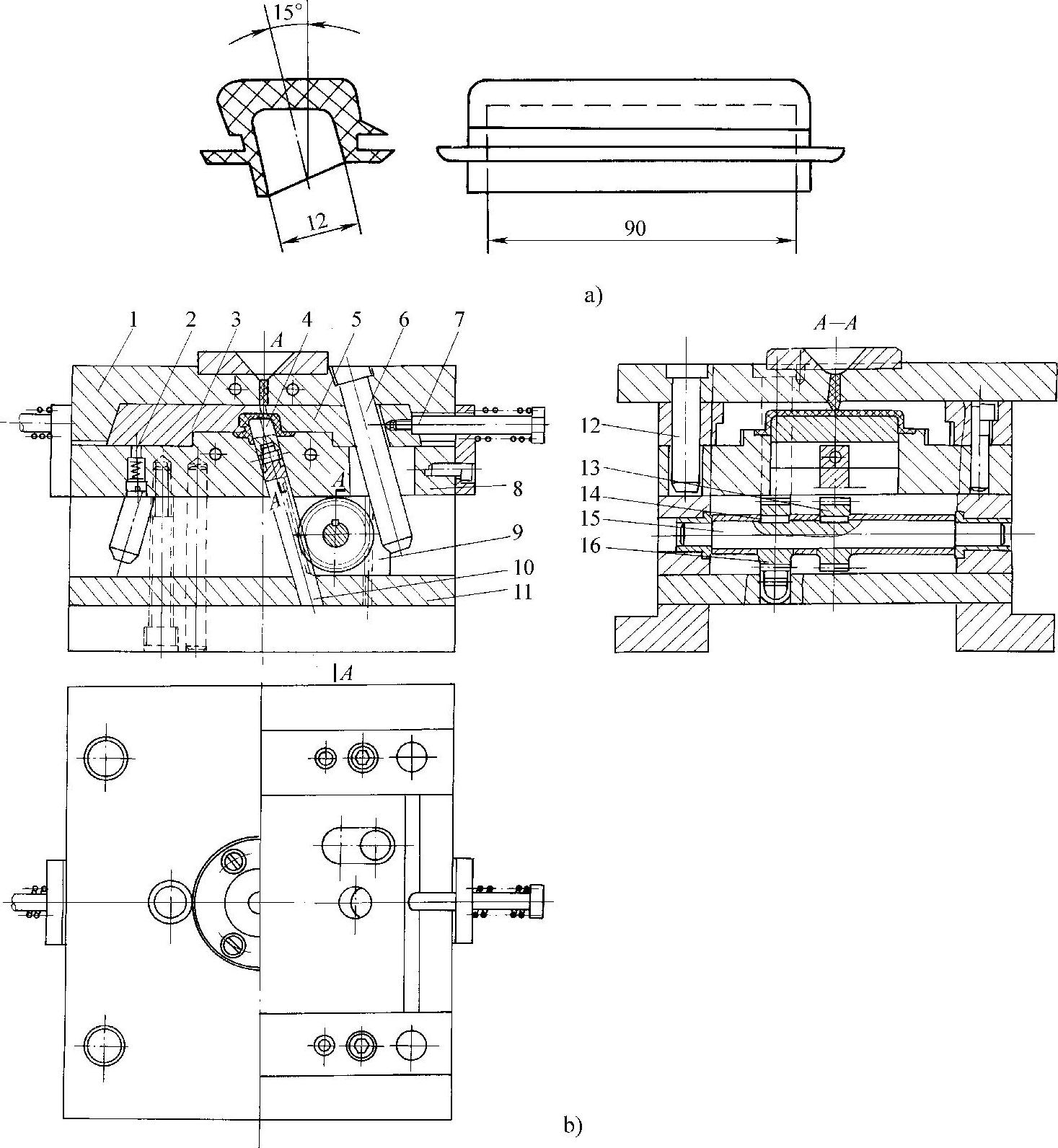

图12-37 洗衣机把手注塑模

a）零件 b）模具结构

1—定模座板 2—限位销 3、5—滑块 4—型芯 6—斜导柱 7—拉杆 8—动模板 9、10—齿条 11—垫板 12—压板 13、16—齿轮 14—平键 15—轴
