实例35  空心球柄注塑模

零件材料：高密度聚乙烯

零件图：见图12-35a

模具结构图：见图12-35b

说明：

该模具为推板分型推管脱模机构，采用一模四腔形式。型芯3穿过推出管4和前、后推板17、18，靠型芯固定板2紧固在动模座板1上。

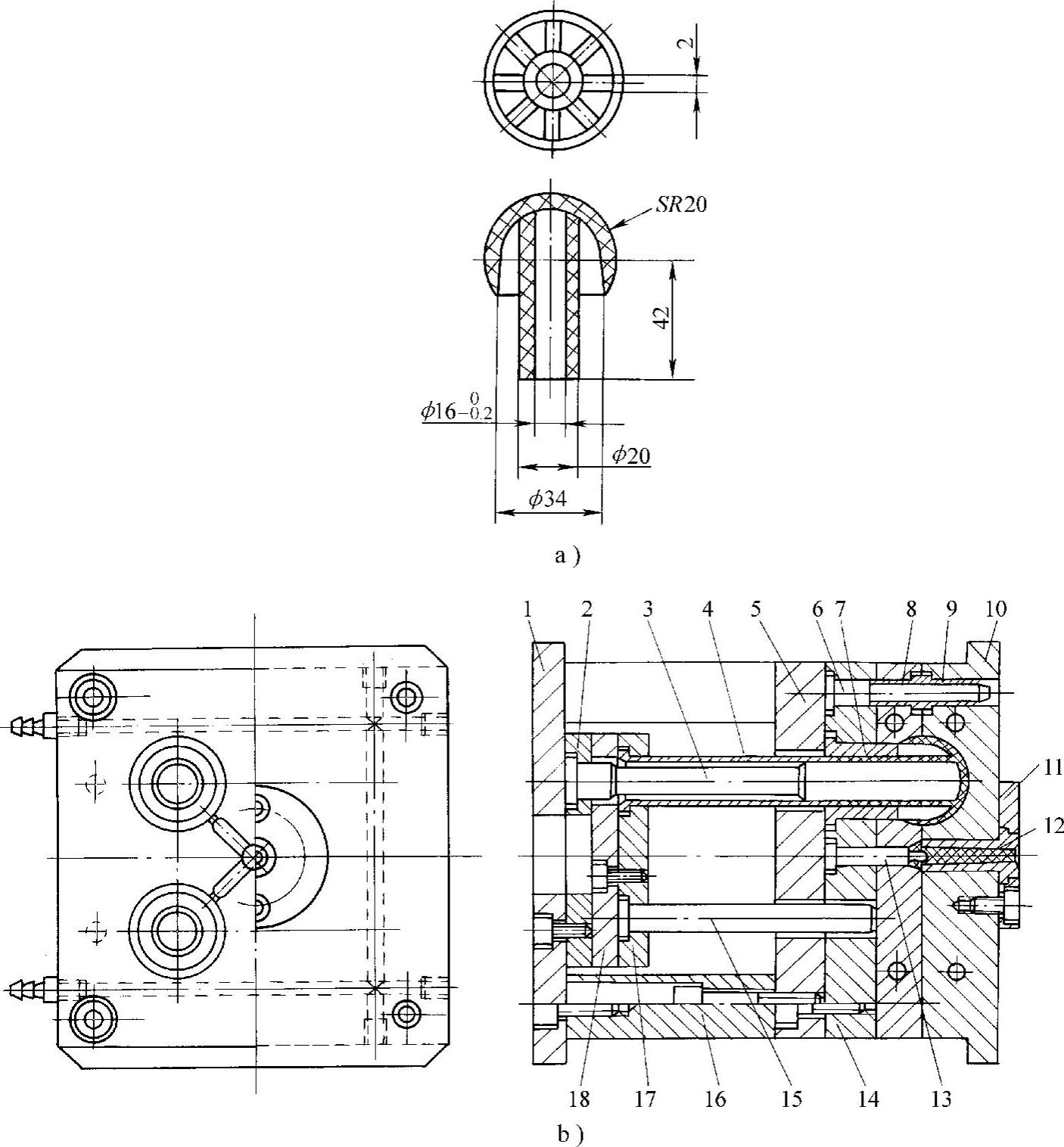

图12-35 空心球柄注塑模

a）零件 b）模具结构

1—动模座板 2—型芯固定板 3—型芯 4—推出管 5—垫板 6—导柱 7—成型套 8—推出板 9—导套 10—定模座板 11—定位圈 12—浇口套 13—拉料杆 14—动模板 15—推杆 16—支承块 17—前推板 18—后推板
