实例36  大口桶盖注塑模

零件材料：高密度聚乙烯零件图：见图12-36a模具结构图：见图12-36b

说明：

1）该模具采用斜滑块分型内侧抽芯机构，适用于内壁有凸凹形状的塑件。

2）斜滑块10在推杆14的作用力下，沿主型芯9的燕尾槽内滑动，作内侧抽芯。闭模时，斜滑块10靠拉杆1与弹簧2的力复位，推板17靠弹簧13也同时退回。为避免塑件曲挠，特设有两个推出杆16，既可起推出作用，又保证推出机构的完全复位。

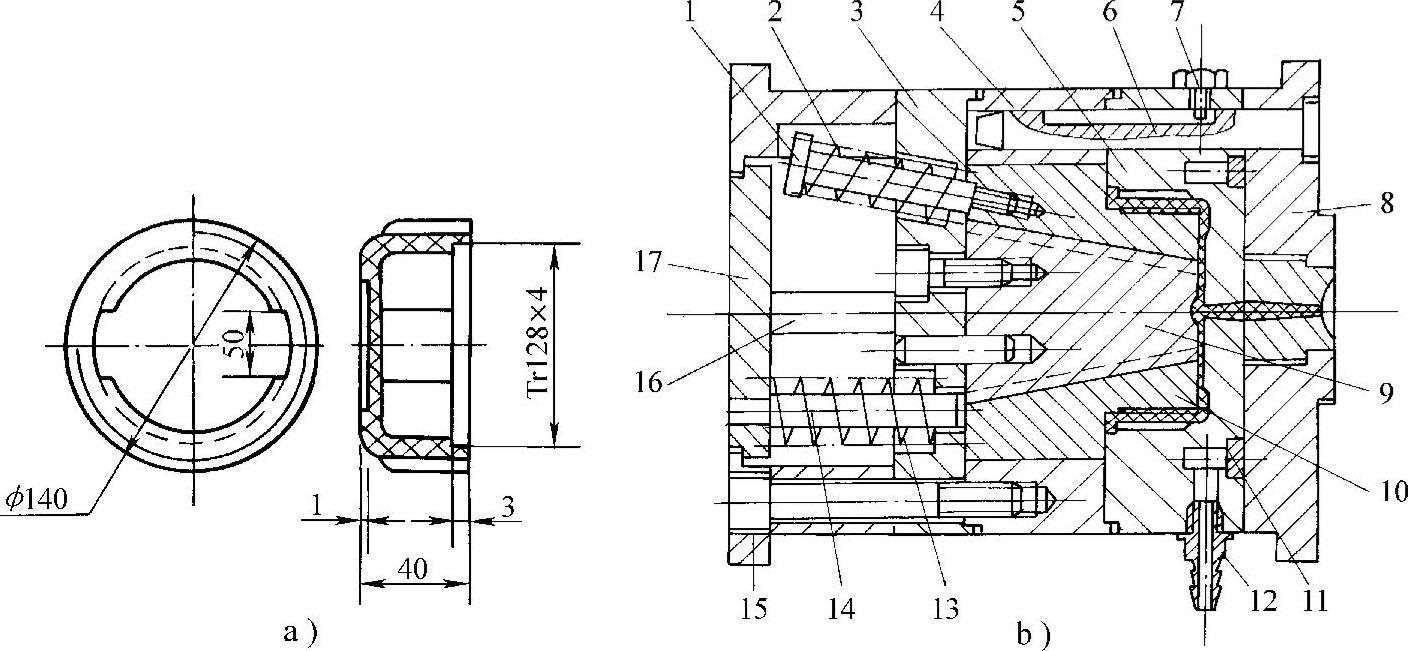

图12-36 大口桶盖注塑模

a）零件 b）模具结构

1—拉杆 2、13—弹簧 3—垫板 4—动模板 5—型腔板 6—导柱 7—限位螺钉 8—定模座板 9—主型芯 10—斜滑块 11—水槽盖板 12—水嘴 14—推杆 15—动模座板 16—推出杆 17—推板
