实例38  斜三通注塑模

零件材料：硬聚氯乙烯

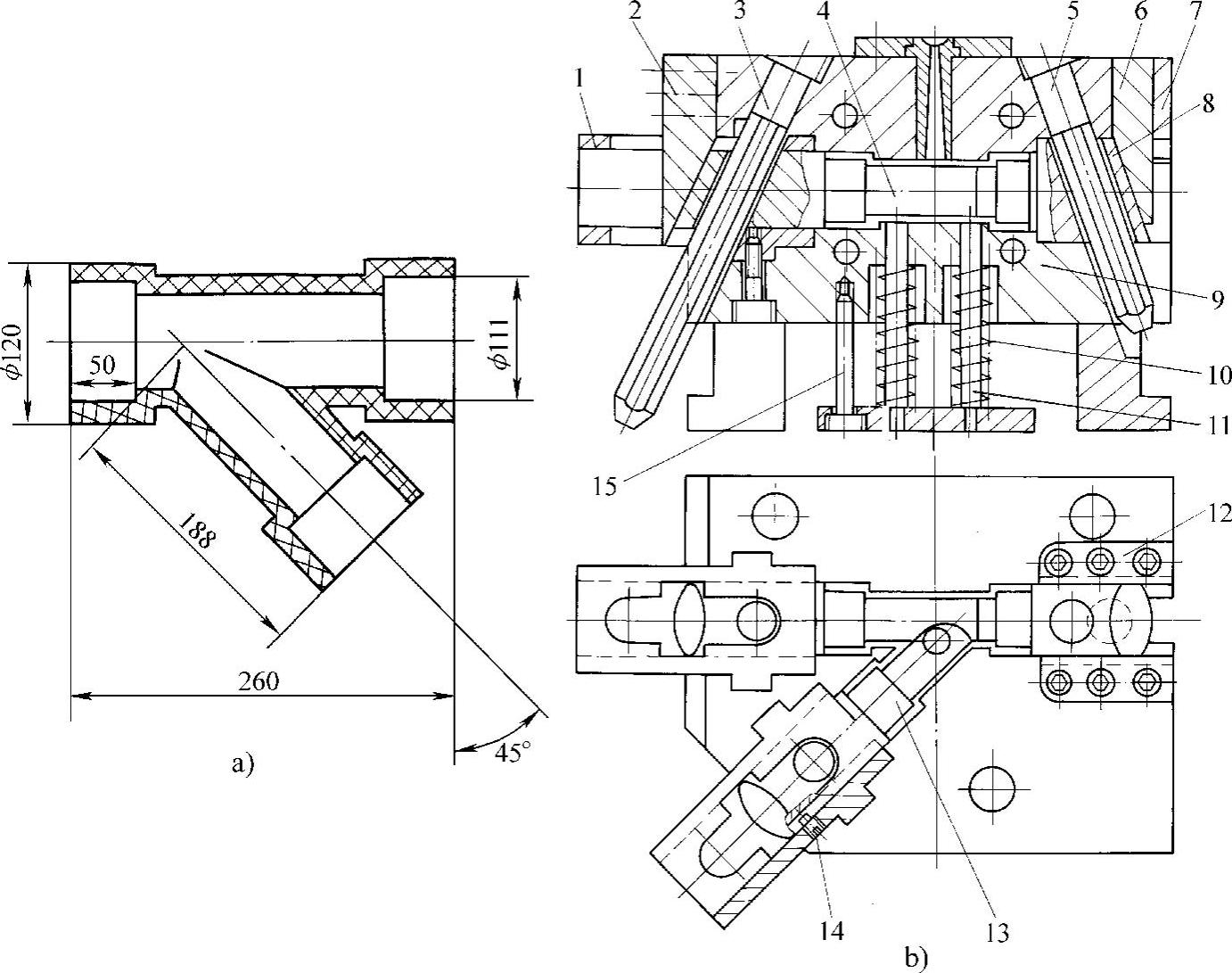

零件图：见图12-38a

模具结构图：见图12-38b

图12-38 斜三通注塑模

a）零件 b）模具结构

1—导滑套 2、6—楔块 3、5—斜导柱 4、8、13—型芯 7—定模座板 9—动模板 10—弹簧 11—推杆 12—压条 14—限位螺钉 15—内六角螺钉

说明：

1）该模具为斜导柱分型抽芯机构。因塑件形状为从三方面相互贯穿的通孔，故需设计三组斜导柱抽芯结构。

2）为了满足塑件需较大的抽拔距离的要求，并确保滑动的型芯4、13能符合常规要求，除了型芯8以外，型芯4、13均设在加长了的导滑套1之中，使型芯移动200mm后，仍处在导滑套内。这不仅大大减小了模具的尺寸，而且利用导滑套将模块锁紧，防止了型芯在注塑充模压力下产生后退。
