实例41  堵头注塑模

零件材料：高密度聚乙烯

零件图：见图12-41a

模具结构图：见图12-41b

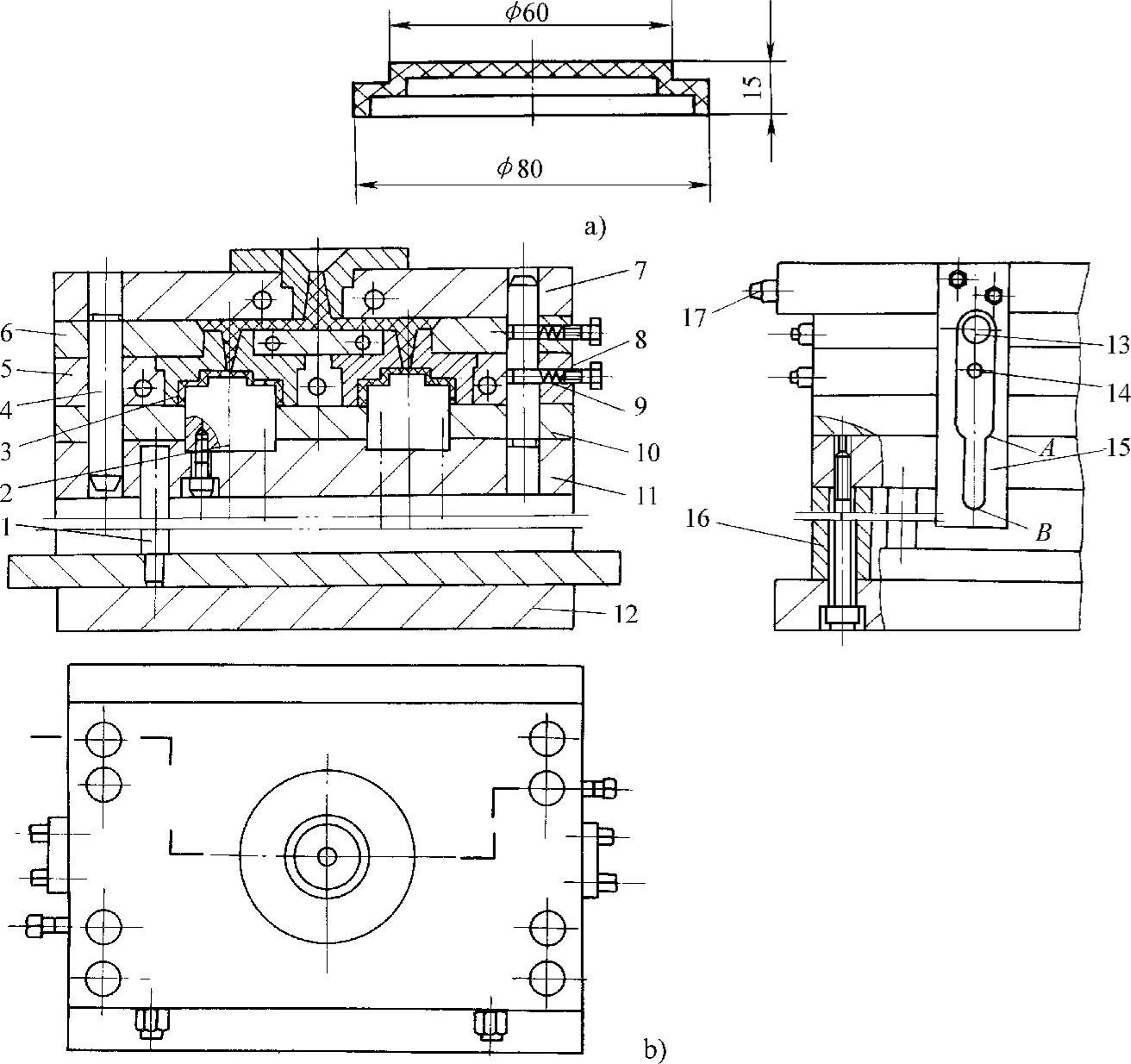

图12-41 堵头注塑模

a）零件 b）模具结构

1—推杆 2—型芯 3—成型镶套 4—导柱 5—定模型板 6—浇口板 7—定模座板 8—弹簧 9—钢珠 10—推板 11—动模型板 12—动模座板 13、14—销子 15—限位板 16—支承块 17—水嘴

说明：

1）该模具为推板分型脱模机构，采用一模两腔形式。

2）注塑成型后，浇口板6与定模座板7、定模型板5与浇口板6、推板10与定模型板5分别依次脱开一定距离，然后推出系统的推杆1推动推板10，使塑料制件由型芯2上脱出。

在钢珠9和弹簧8的作用下，浇口板6和动模型板11能依次与定模座板7分开。当销子14与限位板15在A点接触时，为浇口板6与型芯2脱开的距离。又当销子14与限位板15在B点接触时，为定模型板5与浇口板6脱开的距离。

3）浇口尺寸的直径为0.8mm。

4）成型镶套3固定在定模型板5上，通常按静配合压入。钢珠9装入后只能凸出钢珠直径的1/3左右。
