实例39  直角弯头注塑模

零件材料：硬聚氯乙烯

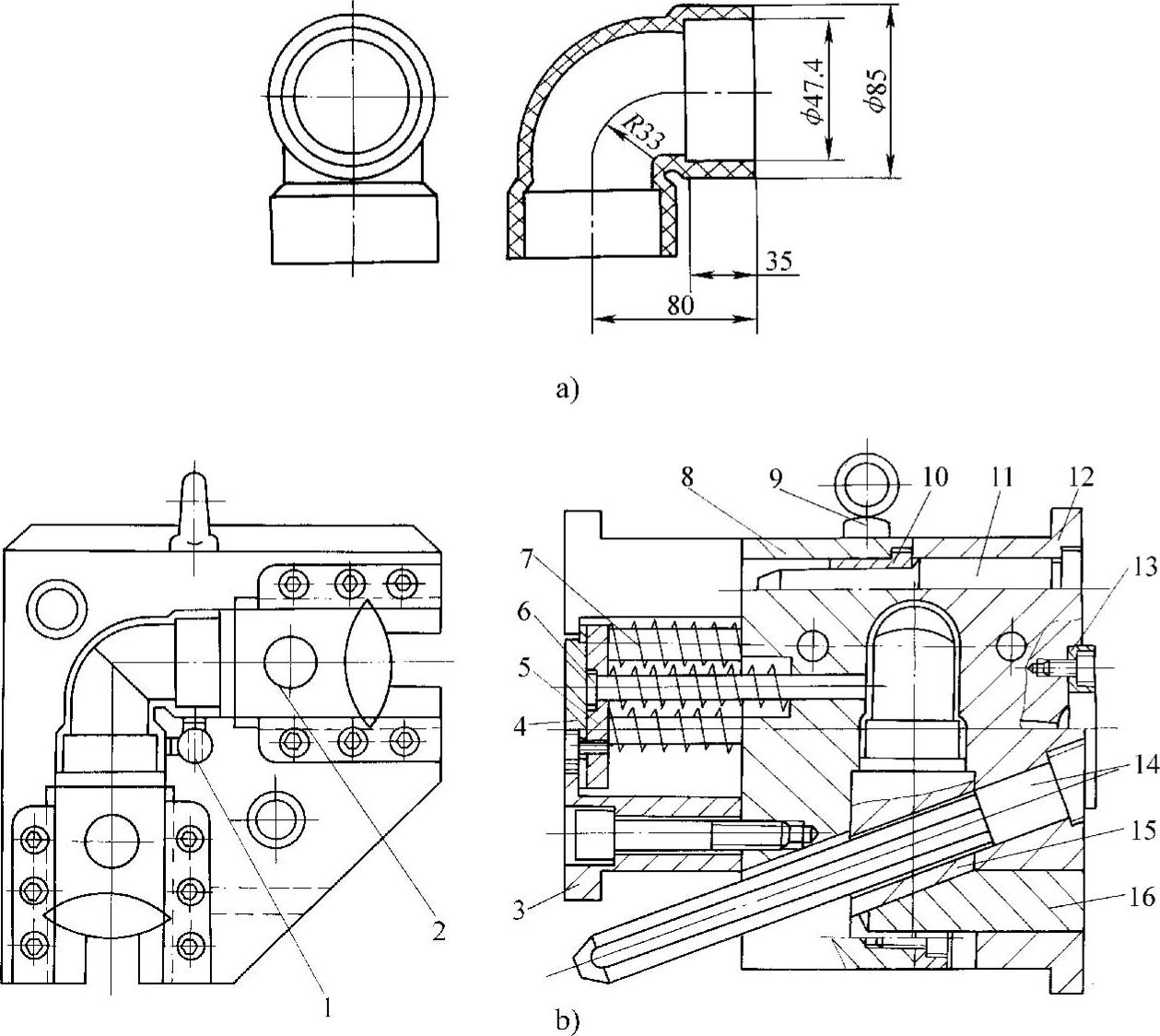

零件图：见图12-39a

模具结构图：见图12-39b

图12-39 直角弯头注塑模

a）零件 b）模具结构

1—拉料杆 2—左滑块 3—动模座板 4—推板 5—推杆固定板 6—推杆 7—弹簧 8—动模板 9—吊环 10—导套 11—导柱 12—定模座板 13—定位圈 14—斜导柱 15—右滑块 16—锁紧块

说明：

1）该模具为斜导柱分型抽芯机构。左、右滑块2、15移动时，靠斜导柱14的作用力抽芯。塑件靠注塑机的中心液压缸推出。

2）必须注意的是，推出机构必须在闭模前预先复位，否则闭模时由于滑块前进将挤伤推杆6。因此，弹簧7应有足够的力矩，在推出液压缸的活塞退回后迫使推板4、推杆固定板5和推杆6复位。
