实例42  荧光管灯座注塑模

零件材料：改性有机玻璃零件图：见图12-42a模具结构图：见图12-42b

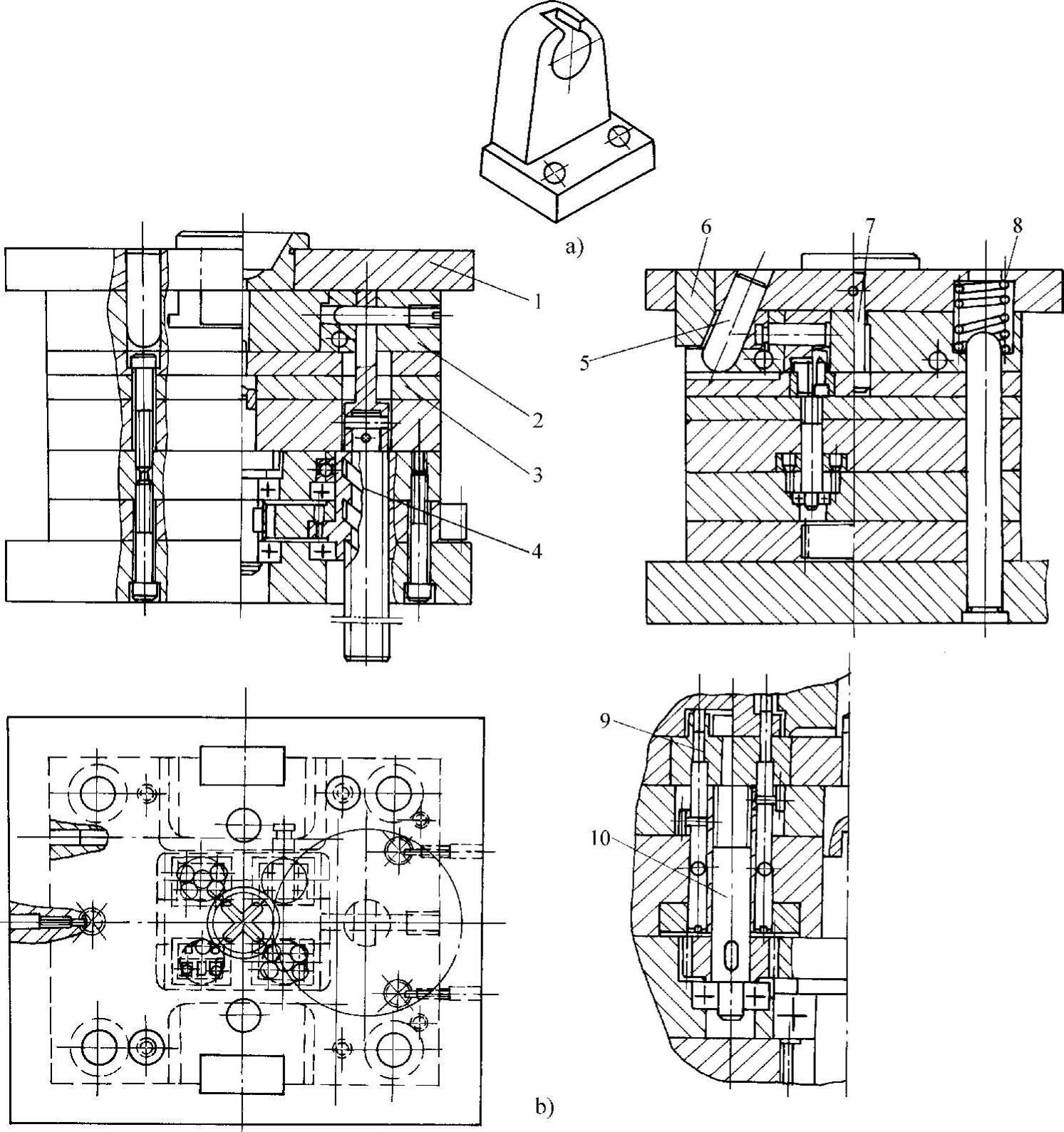

图12-42 荧光管灯座注塑模

a）零件 b）模具结构

1—定模座板 2—定模板 3—动模板 4—螺杆 5—斜导柱 6—锁紧块 7—限位螺钉 8—弹簧 9—螺纹型芯 10—中心齿轮轴

说明：

1）该模具为斜导柱分型抽芯脱模机构。

2）注塑成型后，定模座板1在弹簧8的作用下与定模板2分离，同步在斜导柱5作用下进行抽芯，但受到限位螺钉7的阻挡，仍继续开模。在动模板3和螺杆4的作用下带动齿轮件，从而带动中心齿轮轴10，转动螺纹型芯9，并脱离取出塑料制件。
