实例40  水龙头注塑模

零件材料：聚甲醛

零件图：见图12-40a

模具结构图：见图12-40b

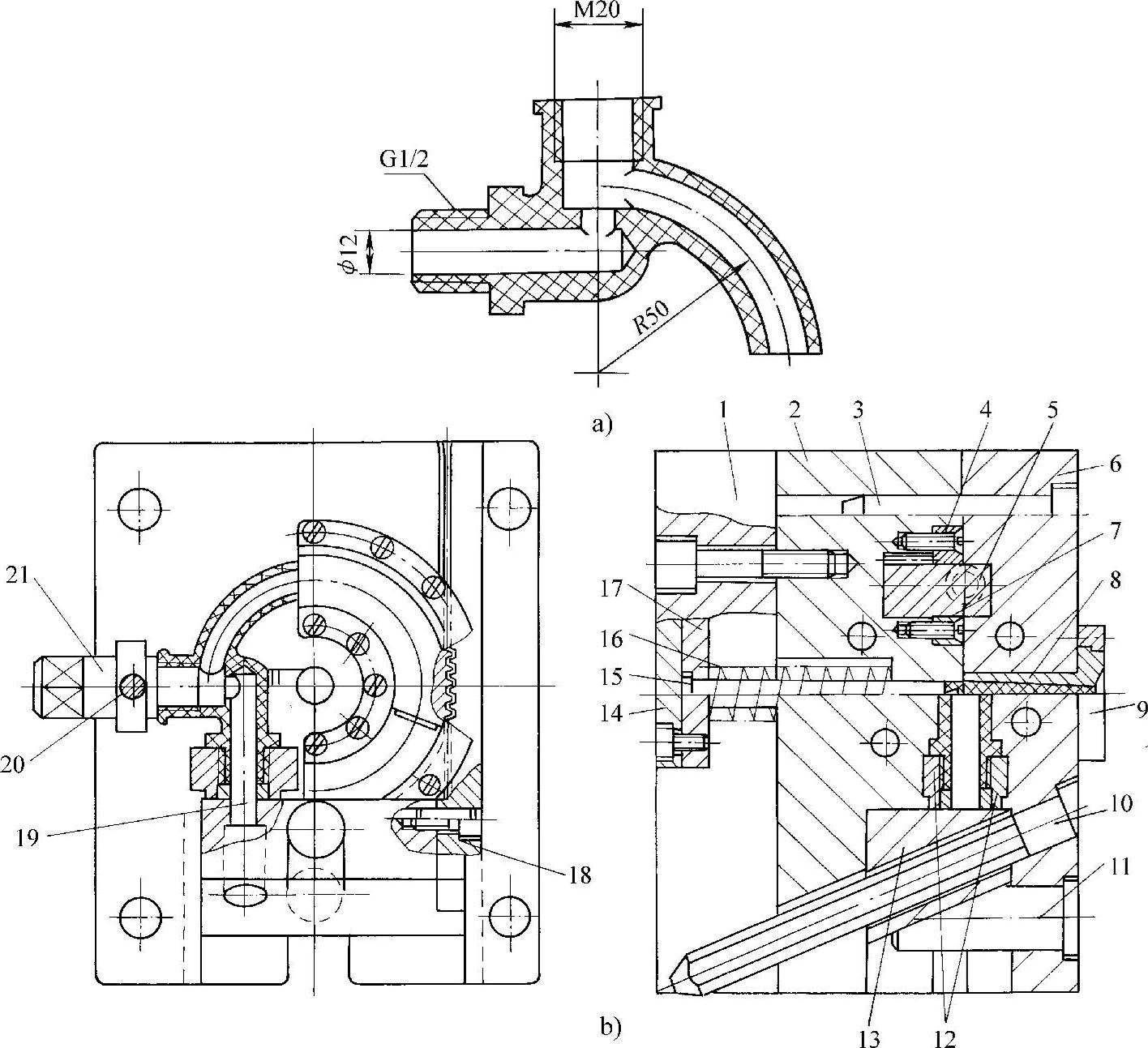

图12-40 水龙头注塑模

a）零件 b）模具结构

1—动模座板 2—动模板 3—导柱 4—外弧形压板 5—弯芯齿轮 6—定模座板 7—内弧形压板 8—浇口套 9—定位圈 10—斜导柱 11—锁紧块 12—哈夫块 13—滑块 14—推板 15—拉料杆 16—弹簧 17—推杆固定板 18—齿条 19—型销 20—定位销 21—型芯

说明：

1）该模具结构可实现半径为50mm的圆弧型芯模内抽芯。开模时，靠斜导柱10移动滑块13，使型销19和齿条18同时抽动，并迫使圆弧弯芯齿轮5沿弧形导槽运动，实现抽芯动作。

2）型芯21是采用模外手动旋转脱螺纹，故有三个零件需互换。

3）闭模时，随着活动滑块13的复位，弯芯齿轮5又被齿条18带动，使圆弧弯芯恢复至原位。
