11.2.8 用户定义分析──UDA
1.关于用户定义分析
使用用户定义分析（UDA）来创建“分析”菜单以外的测量和分析。用户定义分析由一组特征构成，该组特征是为进行所需的测量而创建的。这组特征称为“构造”组，可以把“构造”组认为是进行测量的定义。根据需要可以保存和重新使用该定义。要定义一个“构造”组，就应创建一个以分析特征为最后特征的局部组。
如果“构造”组将一个域点作为它的第一个特征，那么在域内的任何选定点处或域点的整个域内都能执行分析。当分析在整个域内执行时，UDA所起作用相当于曲线或曲面分析。因此，系统在域内的每一个点都临时形成构建，然后显示与标准曲线和曲面分析结果相同的结果。如果UDA不基于域点，则它表示一个可用作任何其他标准测量的简单测量。
执行用户定义分析包括两个主要过程：
●创建“构造”组：创建将用于所需测量的所有必要特征，然后使用“局部组”命令将这些特征分组。创建“构造”组所选定的最后一项必须是“分析”特征。
●应用“构造”组创建UDA：单击
功能选项卡
区域中的“用户定义特征”按钮
，并使用“用户定义分析”对话框来执行分析。
2.使用UDA功能的规则和建议
使用UDA创建定制测量来研究模型的特征。用这些测量可以查找满足用户定义约束的建模解决方案。
注意下列规则和建议：
●创建几何的目的仅在于定义UDA“构造”组（域点、基准平面等）。不要将这些特征用于常规建模活动。
●在创建了“构造”组之后，必须隐含它，以确保其特征不用于建模的目的。在隐含时，“构造”组仍然可以用于UDA的目的。
●为了避免构造组特征用于建模，一些特征可能需要创建两次：一次用于建模的目的，而另一次用于UDA的目的。
域点（Field Point）：域点属基准点的一种，是专门用来协助UDA分析的。域点的特征如下：
●为基准点的一种。
●可位于曲线、边、曲面等参考几何，仅能在这些参考几何上自由移动。
●没有尺寸的限制。
●在参考几何上的每一次移动间距相当小，可视为连续且遍布整个参考几何，协助寻找出某性质的最大/最小值位置。
下面举例说明UDA分析特征的应用范例（图11.2.40）。

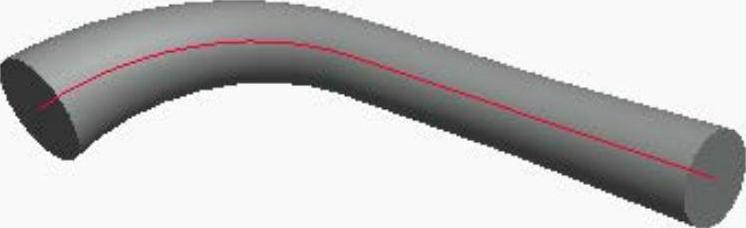

图11.2.40 例子
Step1.设置工作目录和打开文件。
（1）将工作目录设置至D：\creo2.2\work\ch11\ch11.02。
（2）打开文件pipe_udf.prt。
Step2.在轨迹曲线上创建一个域点。
（1）在
功能选项卡的
区域中选择
命令。
（2）如图11.2.41所示，单击选取轨迹曲线，系统立即在单击处的轨迹曲线产生一个基准点FPNT0，这就是域点，此时“基准点”对话框如图11.2.42所示。
（3）在“基准点”对话框中单击
按钮。

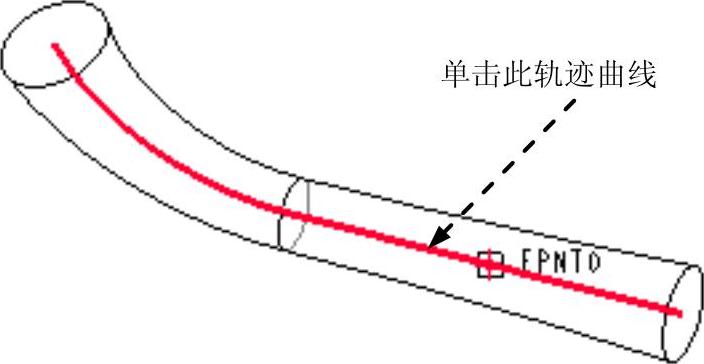

图11.2.41 创建域点

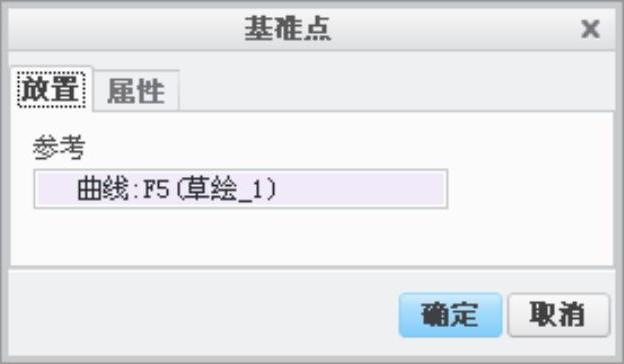

图11.2.42 “基准点”对话框

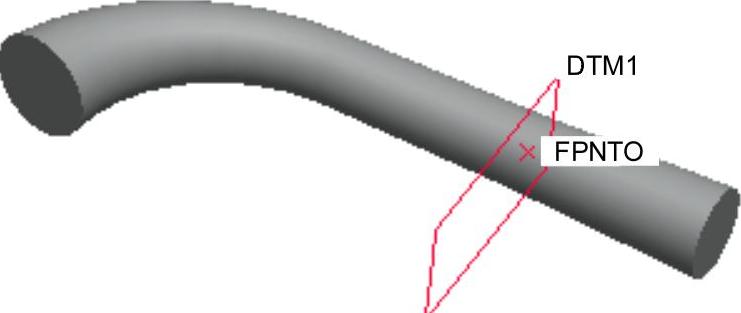

Step3.创建一个通过域点的基准平面，如图11.2.43所示。
图11.2.43 创建基准平面
（1）单击
功能选项卡
区域中的“平面”按钮
，此时系统弹出图11.2.44所示的“基准平面”对话框。
（2）选取约束。
①穿过域点：单击图11.2.45所示的域点。

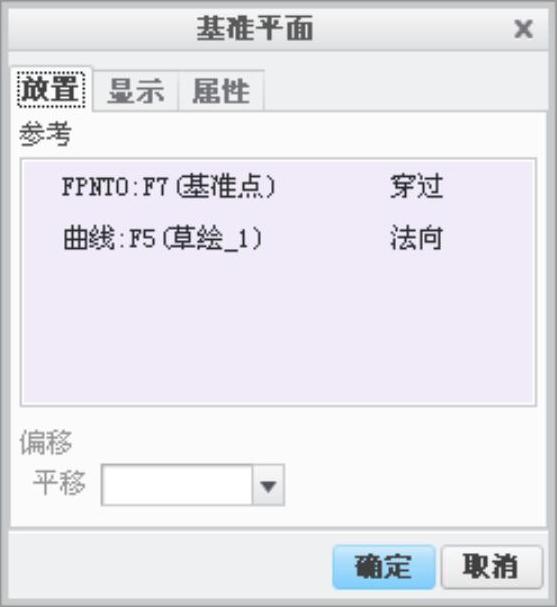

图11.2.44 “基准平面”对话框

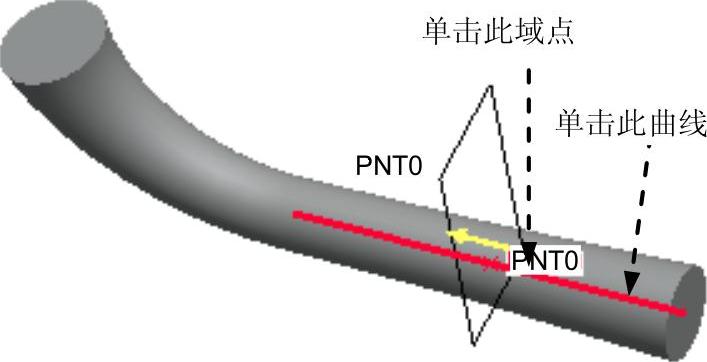

图11.2.45 操作过程
②垂直于曲线：按住Ctrl键，选取图11.2.45所示的曲线；设置为“法向”，如图11.2.44所示。
③完成基准面的创建：单击
按钮。
Step4.创建一个分析特征来测量管道的横截面。
（1）在
功能选项卡的
区域中选择
命令。
（2）在图11.2.46所示的“横截面属性”对话框中，进行如下操作：
①输入分析特征的名称。在
选项卡的“创建临时分析”下拉列表中选择
选项，在其右面的文本框中输入分析特征的名称“PIPE_AREA”，并按回车键。
②定义分析特征。选取图中的基准平面DTM1，此时系统在图11.2.46所示的结果区域显示分析结果。
③单击
选项卡，在
选项列表中选择“始终”；在“参数”区域中将参数XSEC_AREA的创建栏选中，在
区域中将参数CSYS_XSEC_COG的创建栏选中，参见图11.2.47。
（3）完成分析特征的创建。单击“横截面属性”对话框中的
按钮。

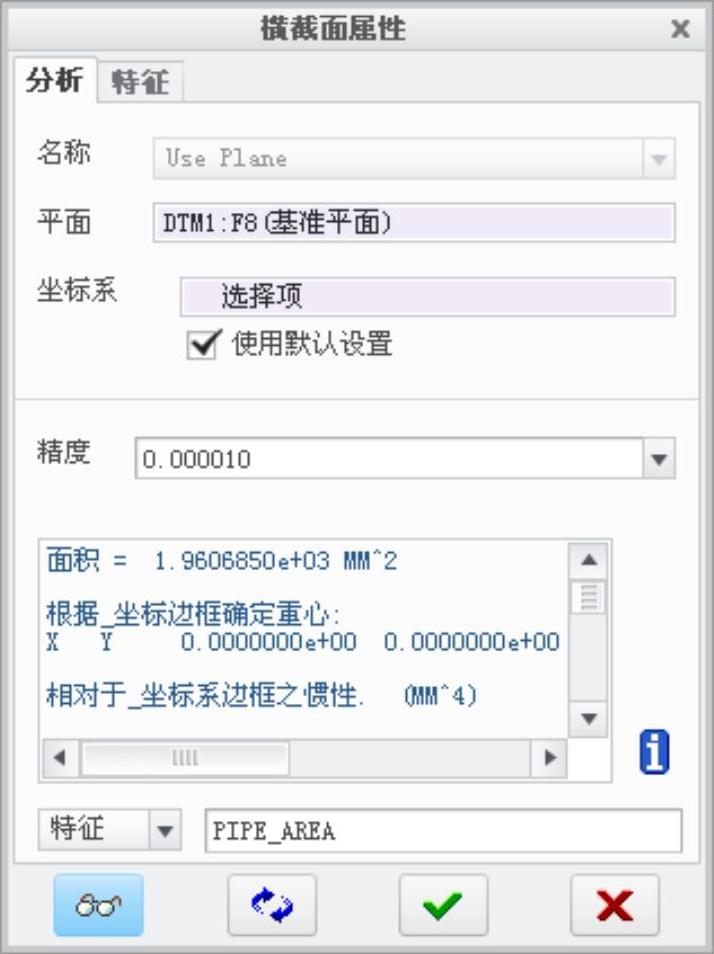

图11.2.46 “横截面属性”对话框

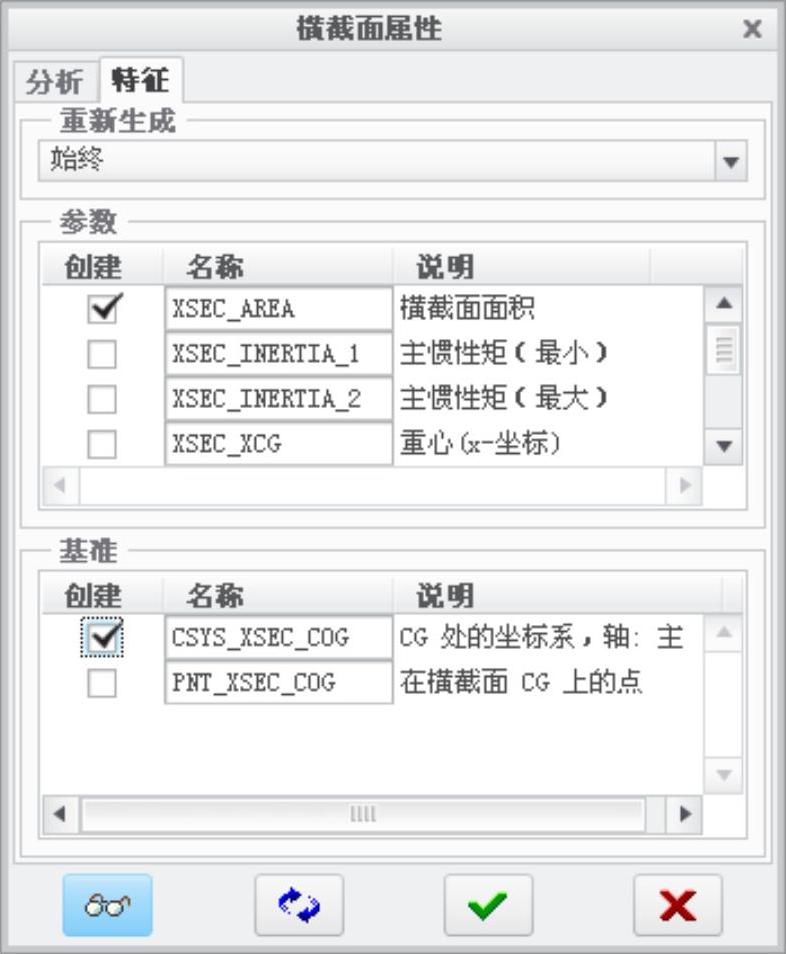

图11.2.47 “横截面属性”对话框
Step5.通过归组所有需要的特征和参数来创建UDA构造组。
（1）在图11.2.48所示的模型树中，按住Ctrl键，选择图中的三个特征。

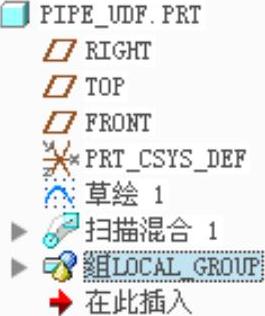

（2）单击鼠标右键，在弹出的快捷菜单中选择“组”命令，此时模型树中会生成一个局部组，如图11.2.49所示。

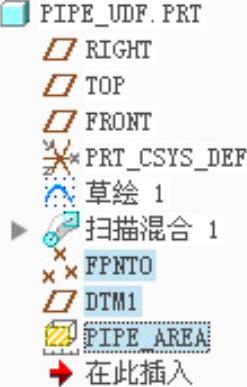

图11.2.48 模型树（一）
图11.2.49 模型树（二）
（3）在模型树中右击
，从弹出的快捷菜单中选择“重命名”命令，并将组的名称改为“group_1”。
Step6.用已经定义过的“构造”组创建用户定义分析。
（1）单击
功能选项卡
区域中的“分析”按钮
。
（2）在“分析”对话框中，进行如下操作：
①输入分析特征的名称：在
区域输入分析特征的名称UDF_AREA，按回车键。
②选择分析特征类型：在
区域选中
单选项。
③选择再生请求类型：在
区域选中
单选项。
④单击
按钮。

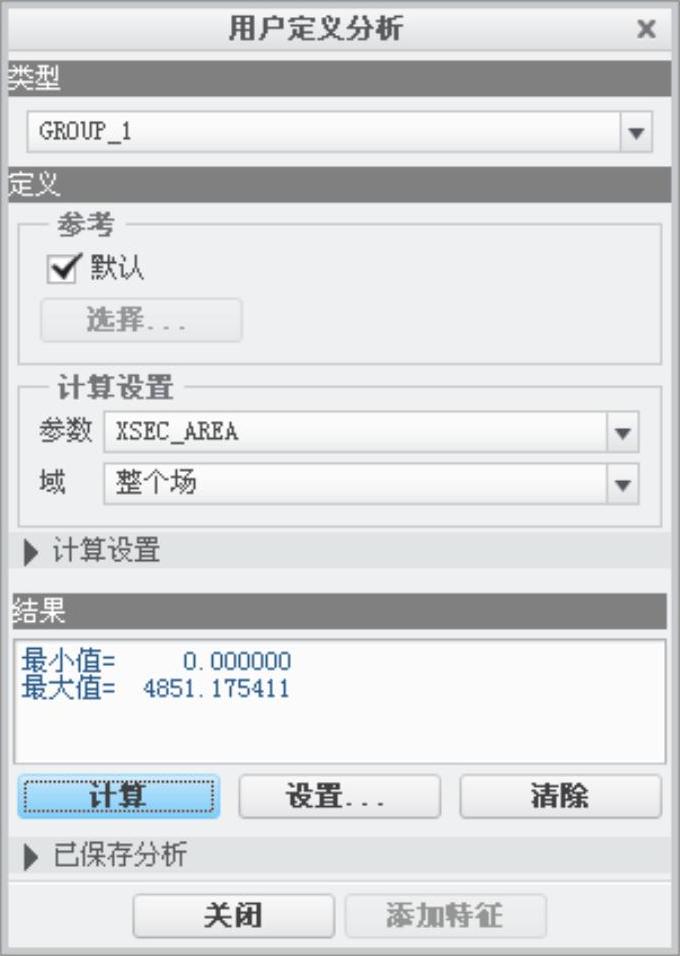

图11.2.50 “用户定义分析”对话框

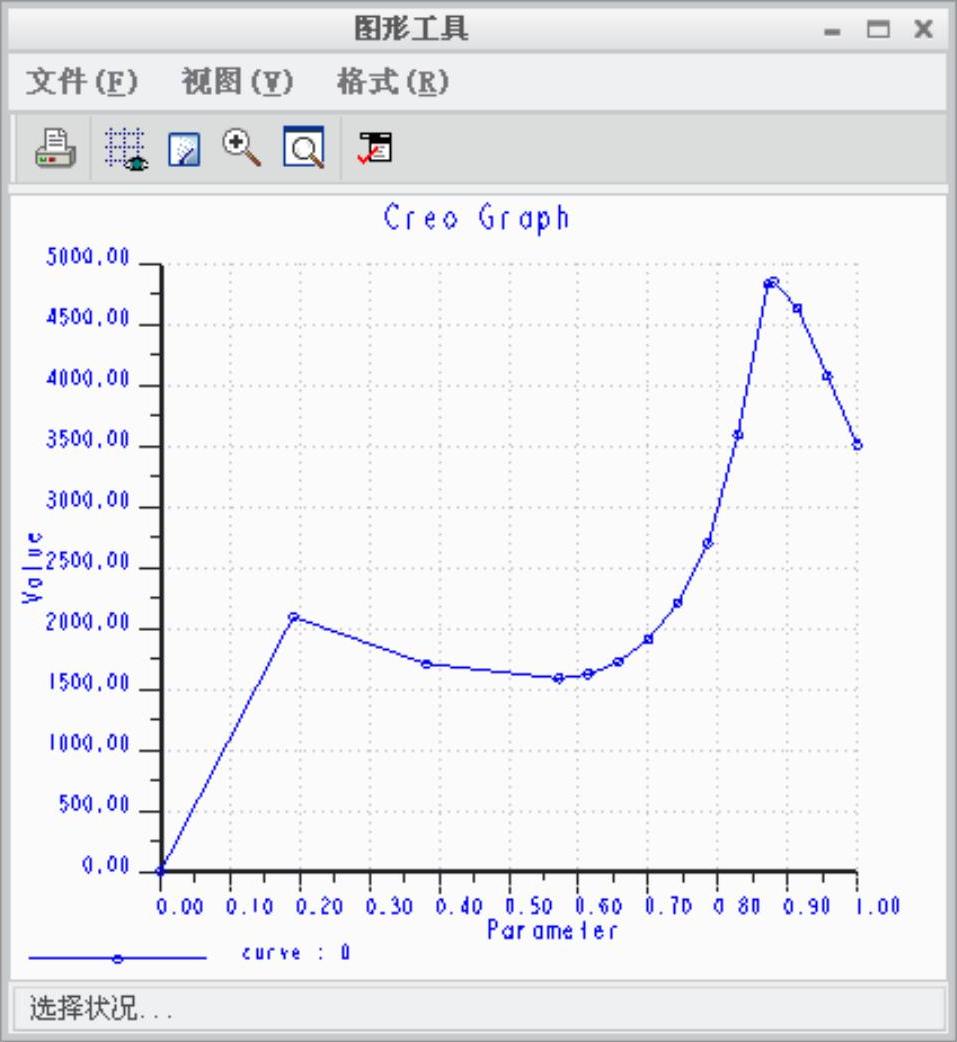

图11.2.51 曲线图
（3）在图11.2.50所示的“用户定义分析”对话框中，进行如下操作：
①选择GROUP_1作为测量类型。
②选中
复选框，采用默认参考。
③在
区域设定参数为XSEC_AREA，区域为“整个场”。
④单击
按钮，此时系统显示图11.2.51所示的曲线图，并在模型上显示出曲线分布图，如图11.2.52所示。
⑤单击
按钮。

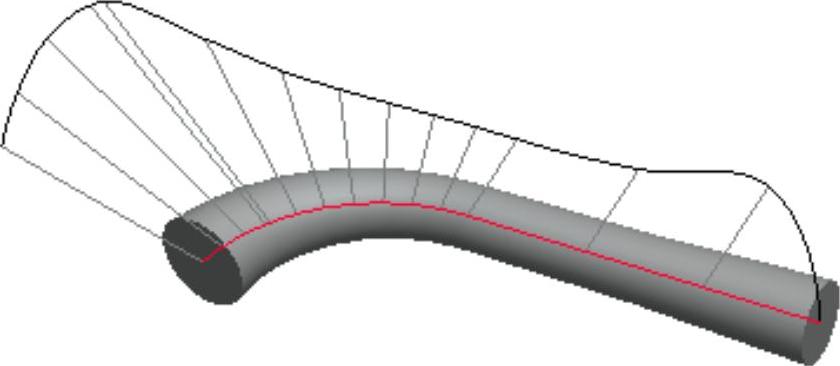

图11.2.52 曲线分布图
（4）在图11.2.53所示的“分析”对话框中，进行如下操作：
①在
下选择参数UDM_min_val，并选中
单选项来创建这个参数，用同样的方法创建参数UDM_max_val。
②选择
按钮，转到下一页来创建基准参数。

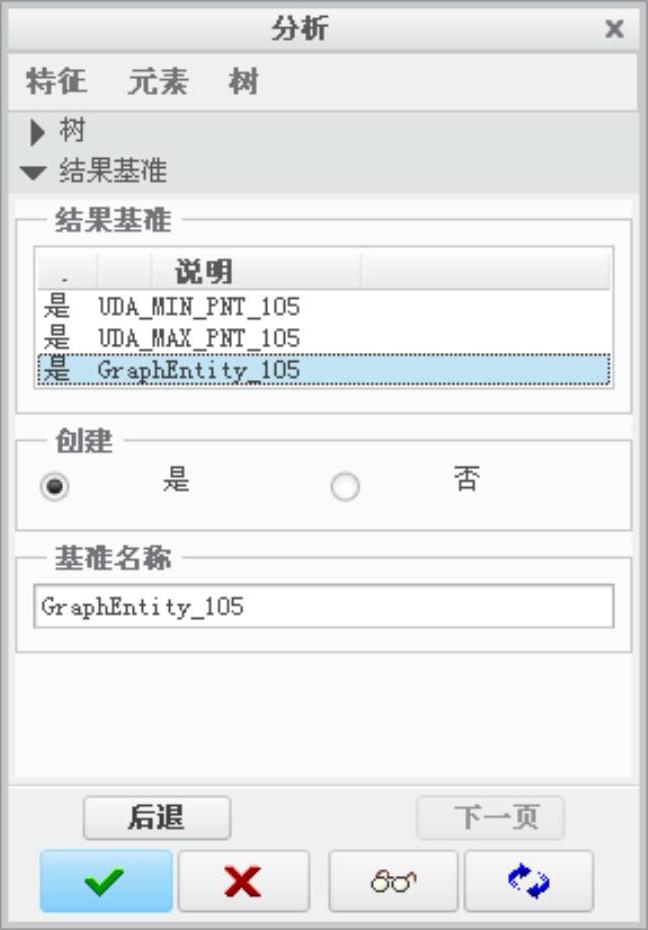

（5）在图11.2.54所示的“分析”对话框中，进行如下操作：
①在
下选择GraphEntity_105基准名，然后选中
单选项，创建此基准参数，用同样的方法创建基准参数UDA_max_pnt_105及UDA_min_pnt_105。
②单击“分析”对话框中的
按钮。
图11.2.53 “分析”对话框（一）
图11.2.54 “分析”对话框（二）
