11.2.7 电子表格分析──Excel Analysis
Microsoft（微软）公司发行的Excel电子表格软件，可以通过变量的设定，能立即处理复杂的公式运算。
电子表格分析功能是利用Excel强大的功能来处理较复杂的公式运算，并将结果转为可用的参数，从而产生分析基准特征，并在模型树中显示出来。

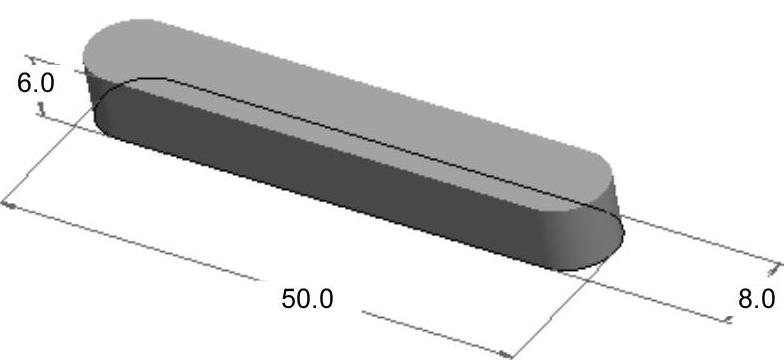

下面举例说明Excel分析特征的应用。图11.2.32所示模型是一个平键，在某个特殊的行业，该平键的宽度W（即尺寸8.0）由表11.5所示的计算公式所决定。
图11.2.32 例子

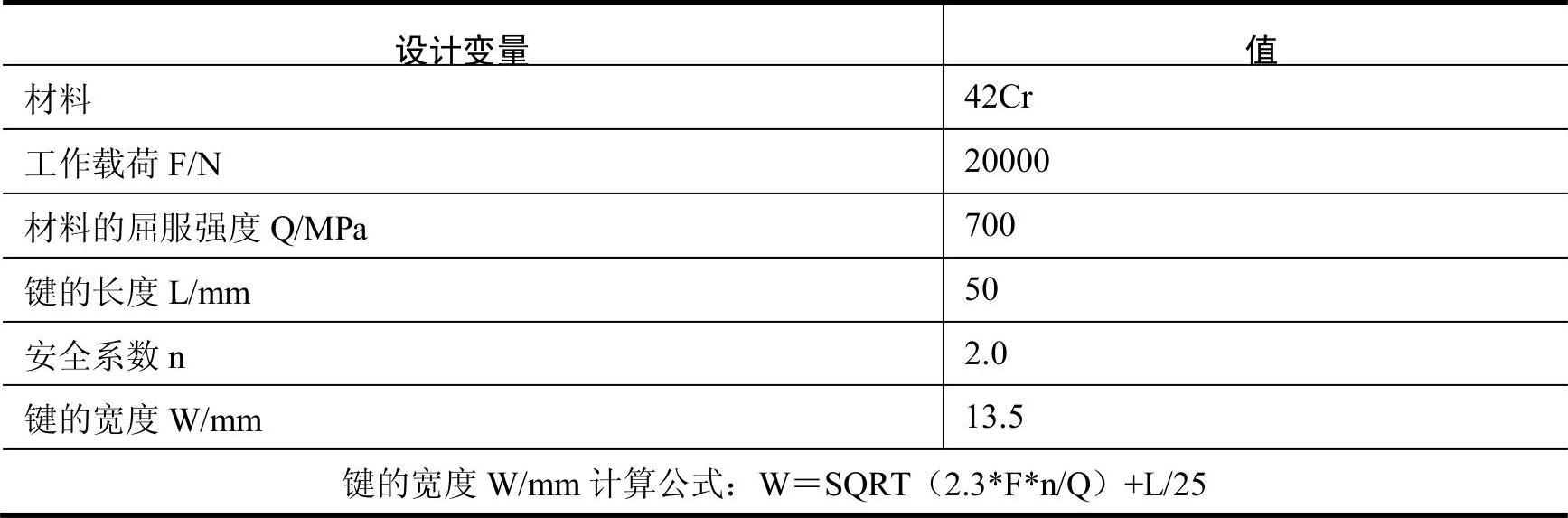

表11.5 平键的计算公式
操作步骤如下：
Step1.设置工作目录和打开文件。
（1）将工作目录设置至D：\creo2.2\work\ch11\ch11.02。
（2）打开文件key_excel.prt。
Step2.创建Excel分析特征。
（1）单击
功能选项卡
区域中的“分析”按钮
。

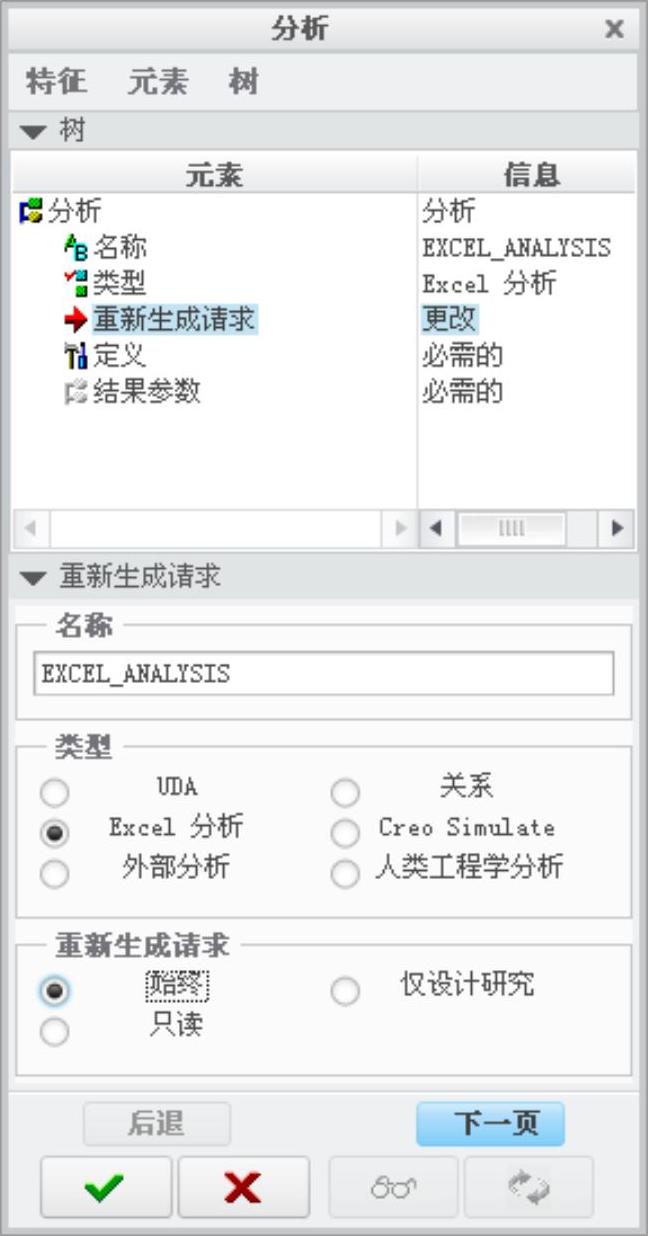

（2）在图11.2.33所示的“分析”对话框中，进行如下操作：
①输入分析特征的名称：在
下面的文本框中输入分析特征的名称EXCEL_ANALYSIS，并按回车键。
②选择分析特征类型：在
区域选中
单选项。
③选择再生请求类型：在
区域选中
单选项。
④单击
按钮。

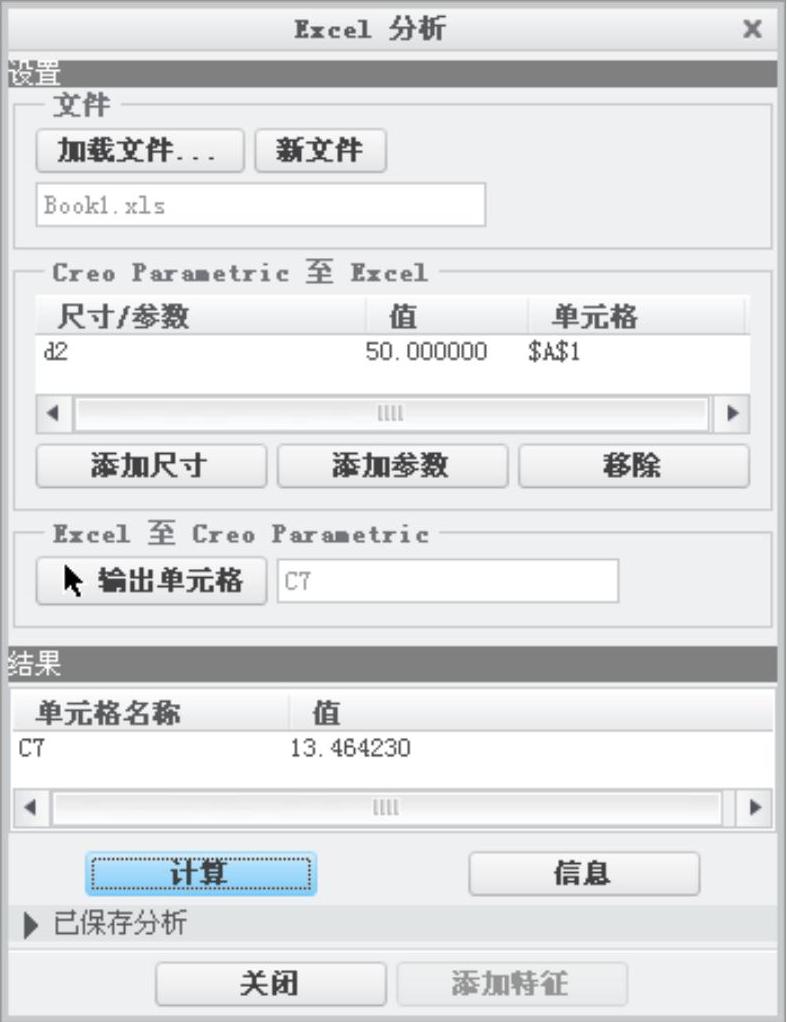

（3）在图11.2.34所示的“Excel分析”对话框中，进行如下操作：
①载入Excel文件：单击
按钮，打开文件book1.xls。
说明：如果出现不能打开book1.xls的情况，请把book1.xls放置在“我的文档”下，或在图11.2.34所示的“Excel分析”对话框中单击
按钮后，重新参考表11.5“平键的计算公式”，在“我的文档”下重建一个book.xls文档。
②创建输入设置：单击
按钮，在系统
的提示下，单击拉伸特征，并单击模型中的尺寸50.0；在系统
的提示下，单击图11.2.35中的“50”所在的单元格；在图11.2.36所示的菜单管理器中，选择
命令。
③创建输出设置：单击
按钮，在
的提示下，单击图11.2.35中的“13.46423”所在的单元格；在图11.2.36所示的菜单管理器中选择
命令。
图11.2.33 “分析”对话框
(https://www.daowen.com)
图11.2.34 “Excel分析”对话框

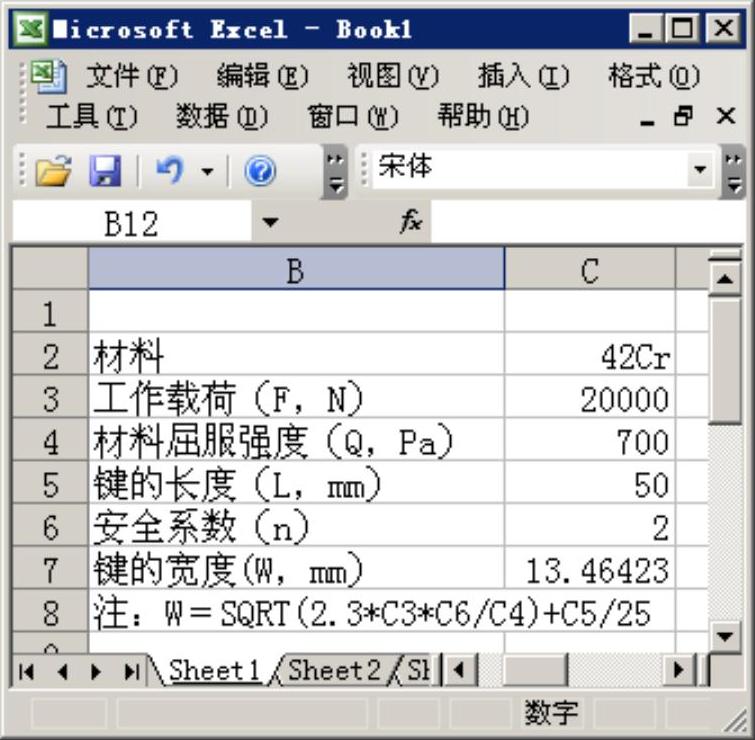

图11.2.35 Excel文件

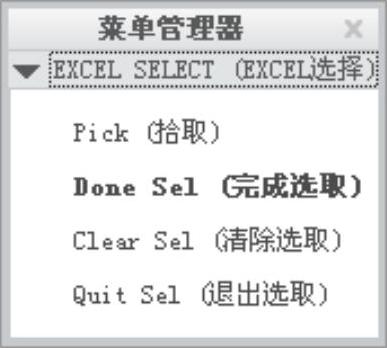

图11.2.36 菜单管理器
④单击
按钮。
⑤单击
按钮。

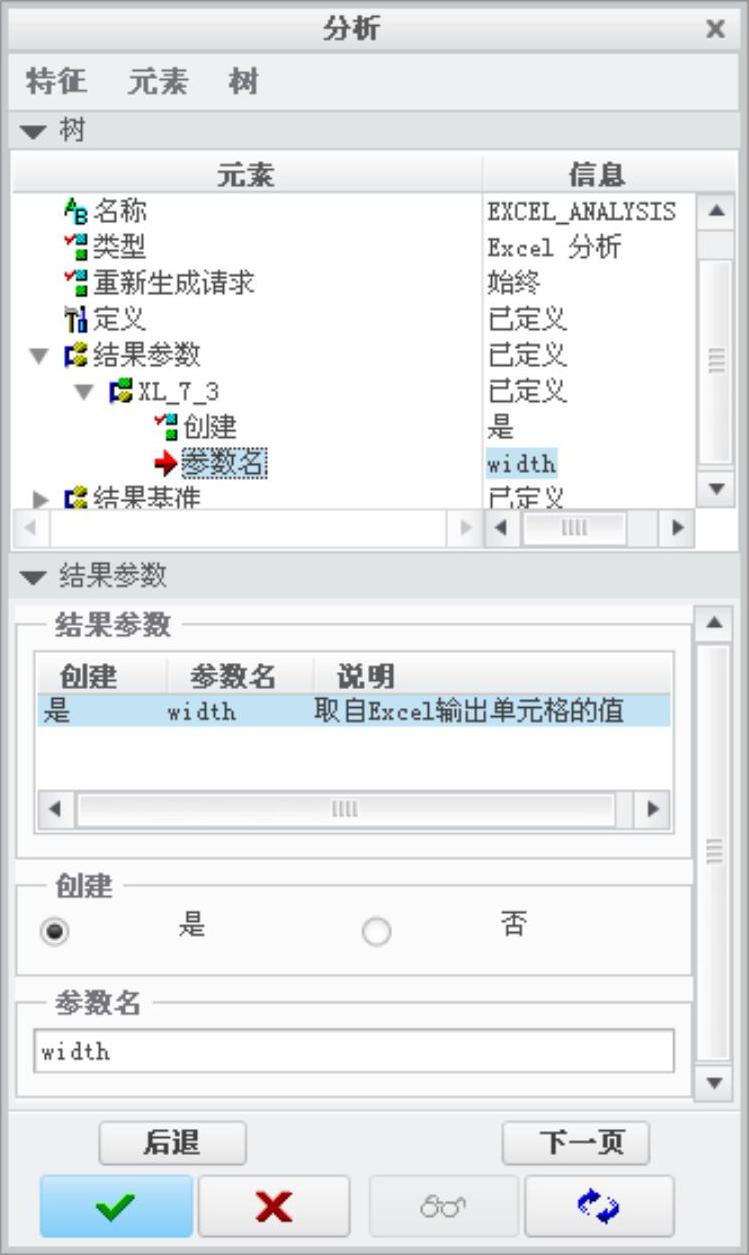

（4）在图11.2.37所示的“分析”对话框中，进行如下操作：
①创建结果参数：在
区域将参数名改为width，并按回车键，在
区域选中
单选项。
②完成分析特征的创建：单击“分析”对话框中的
按钮。
图11.2.37 “分析”对话框
Step3.创建关系。
（1）将插入符号拖至拉伸1特征前面。
（2）在功能选项卡区域的
选项卡中单击
按钮。

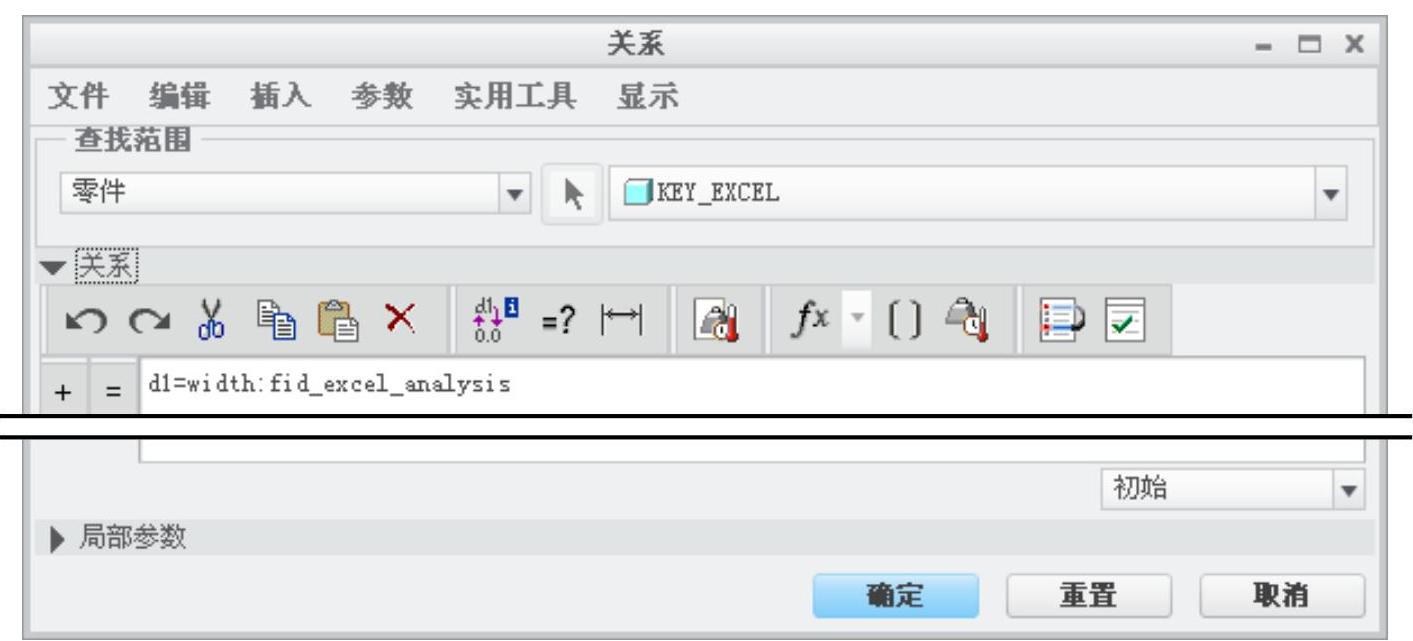

（3）在图11.2.38所示的“关系”对话框中，进行如下操作：
①在关系编辑区中输入关系式d1=width：fid_excel_analysis。
②单击“关系”对话框的
按钮。
Step4.验证。
（1）将插入符号拖至最后。
（2）单击“重新生成”按钮

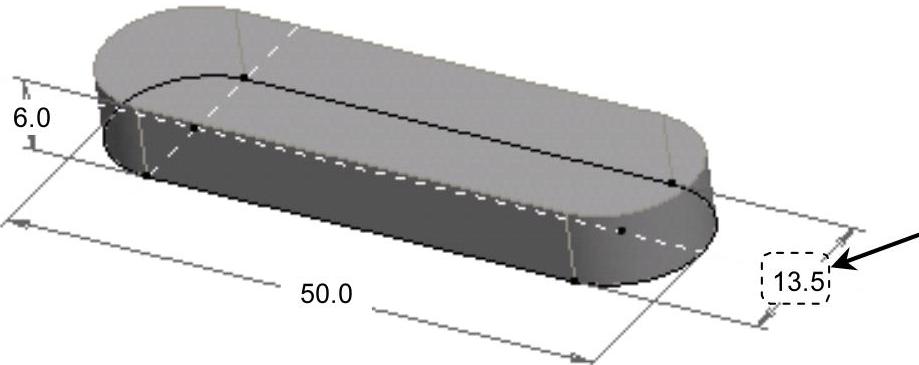

，可以看到模型变为图11.2.39所示的形状。与图11.2.32相对照，宽度尺寸（8.0）已经按照给出的公式进行了变化（13.5）。
图11.2.38 “关系”对话框
图11.2.39 再生模型后
