11.2.6  关系──Relation

11.2.6 关系──Relation

在行为建模器中，“关系”功能可以定义并加以约束某些特定的关联性，使模型保持一致性。

图11.2.20所示的容器模型内部容积的计算原则是：内部容积等于薄壳产生前的实体体积减去薄壳产生后的实体体积。所以，必须在抽壳特征产生前、后分别测量实体体积，然后再相减。

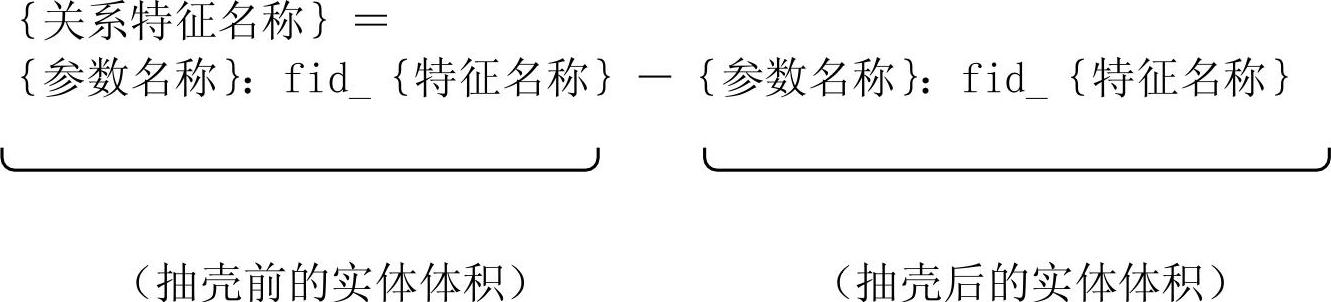

关系式的书写形式如下面所示，等号左方可以自定义为易理解的名词（如inner_volume）。在抽壳特征产生前的实体体积，其特征名称为：volume1，参数为one_side_vol；在抽壳特征建立后的实体体积，其特征名称为：volume2，参数为one_side_vol。

inner_volume=one_sided_volume：fid_volume1-one_sided_volume：fid_volume2

完成上述估算内部容积过程后，模型树如图11.2.21所示，在模型树中显示了VOLUME1、VOLUME2和INNER_VOLUME三个分析特征。

其中，VOLUME1与VOLUME2都使用分析功能中的模型分析，而INNER_VOLUME则是分析特征中的“关系”。通过右击“关系”特征，从快捷菜单中选择命令，可检查内容积的大小。

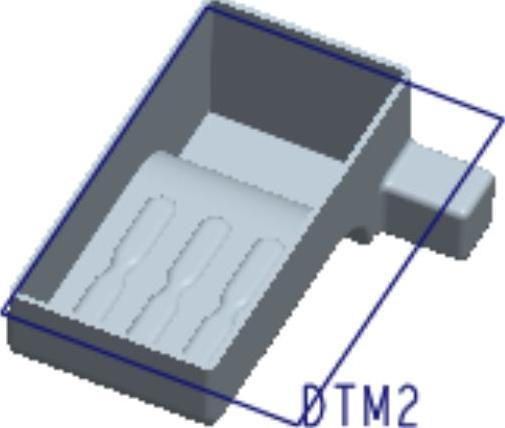

图11.2.20 例子

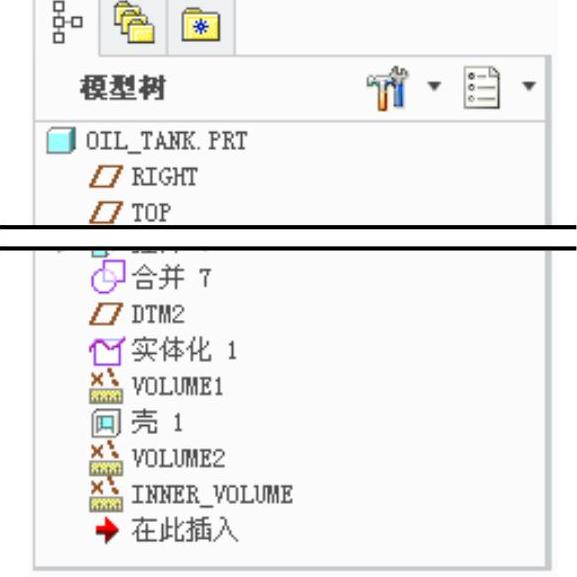

图11.2.21 模型树

下面详细说明“关系”的创建过程，具体操作步骤如下：

Step1.设置工作目录和打开文件。

（1）将工作目录设置至D：\Creo2.2\work\ch11\ch11.02。

（2）打开文件oil_tank.prt。

Step2.计算抽壳前的单侧体积。

（1）将插入符号拖至“壳1”特征前面。

（2）在功能选项卡区域中，选择命令。

（3）在图11.2.22所示的“测量：体积”对话框中，进行如下操作：

①定义分析特征。选取模型树中的基准平面DTM2。设置图11.2.23所示的方向为正方向（可单击方向箭头进行切换），此时系统在图11.2.22所示的结果区域显示分析结果。

②在对话框中单击按钮，在系统弹出的界面中选中单选项，在其下的文本框中输入特征名称VOLUME1，单击按钮。

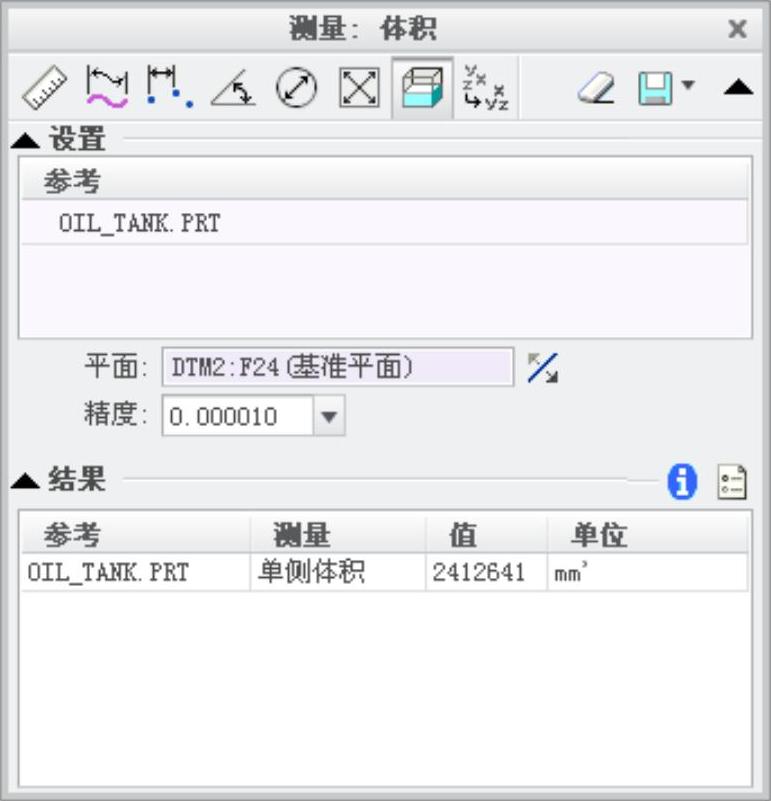

图11.2.22 “测量：体积”对话框（一）

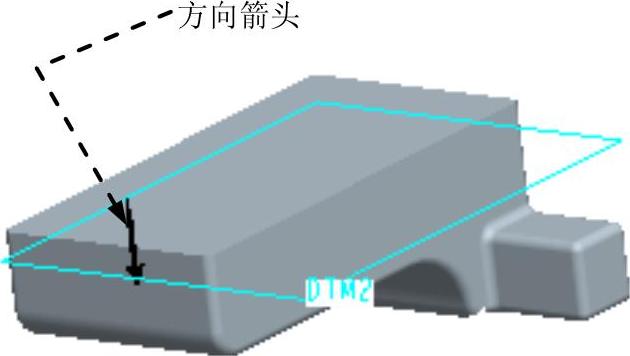

图11.2.23 定义方向

Step3.计算抽壳后的单侧体积。

（1）将插入符号拖回至“壳1”特征后面。

（2）在功能选项卡区域中，选择命令。

（3）在图11.2.24所示的“测量：体积”对话框中，进行如下操作：

图11.2.24 “测量：体积”对话框（二）

①定义分析特征。选取模型树中的基准平面DTM2。设置图11.2.25所示的方向为正方向，此时系统在图11.2.22所示的结果区域显示分析结果。

②在对话框中单击按钮，在系统弹出的界面中选中单选项，在其下的文本框中输入特征名称VOLUME2，单击按钮。

Step4.用关系分析特征计算内部单侧体积。

（1）单击功能选项卡区域中的“分析”按钮。

（2）在图11.2.26所示的“分析”对话框中，进行如下操作：

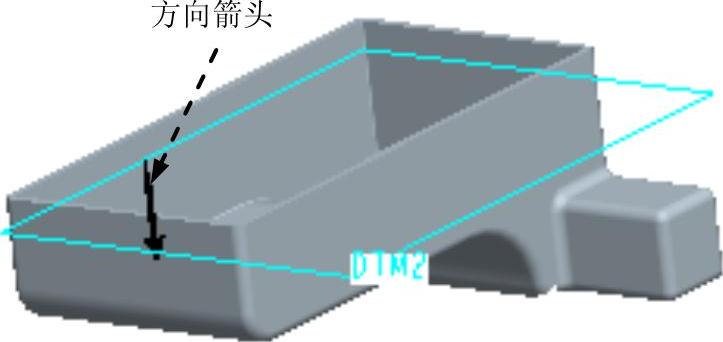

图11.2.25 定义方向

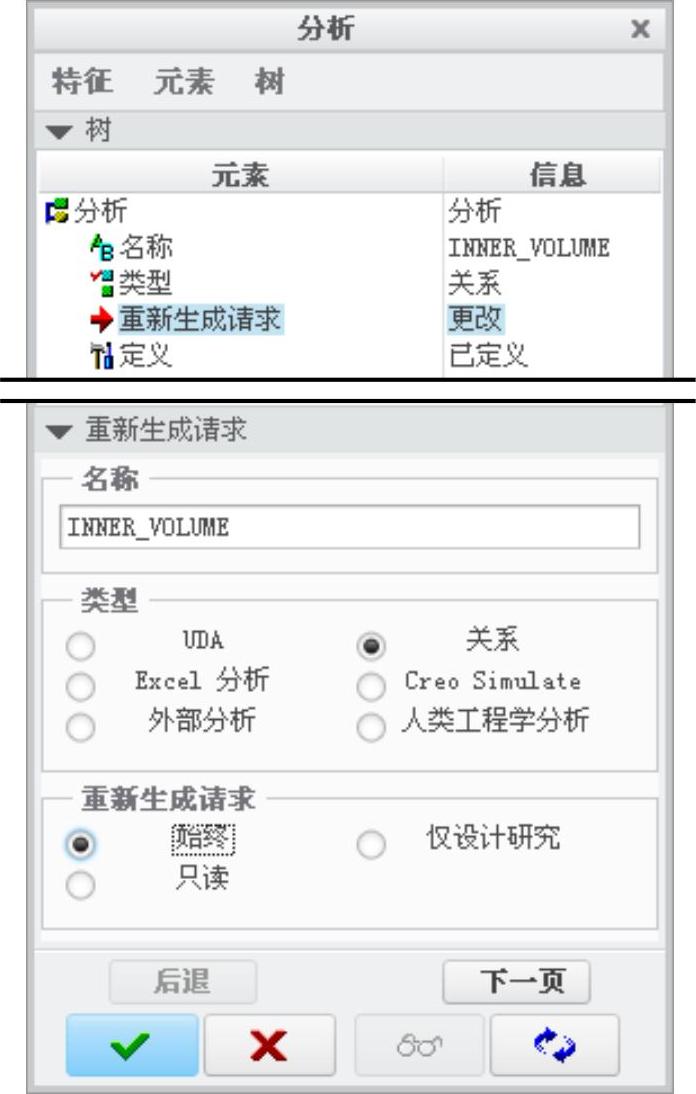

图11.2.26 “分析”对话框（一）

①输入分析特征的名称：在下面的文本框中输入分析特征INNER_VOLUME，并按回车键。

②选择分析特征类型。在区域选中单选项。

③选择再生请求类型。在区域选中单选项。

④单击按钮。

（3）在图11.2.27所示的“关系”对话框中，进行如下操作：

①输入关系表达式：在“关系”对话框的编辑区输入关系表达式：inner_volume=one_

sided_volume：FID_VOLUME1-one_sided_volume：FID_VOLUME2，参见图11.2.27。

②单击对话框中的按钮。

（4）在返回的图11.2.28所示的“分析”对话框中，单击按钮。

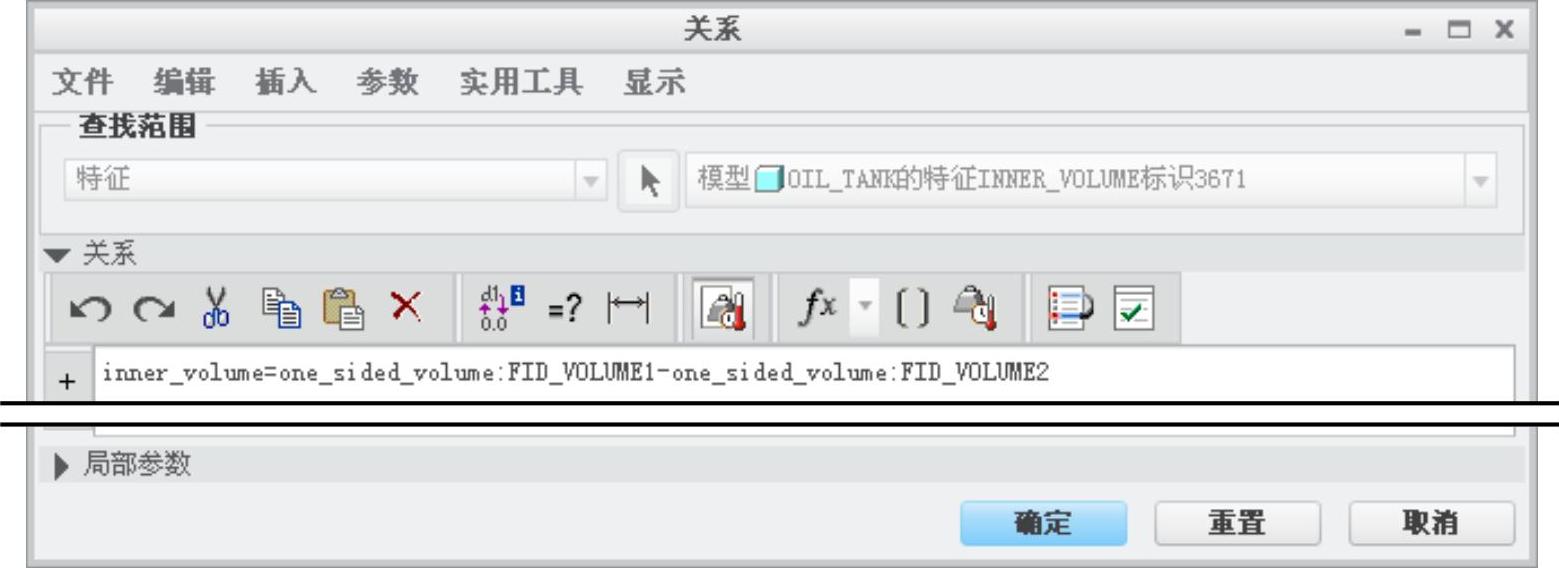

图11.2.27 “关系”对话框

Step5.检查内容积的大小。

（1）在图11.2.21所示的模型树中，右击INNER_VOLUME。

（2）从弹出的快捷菜单中选择命令。

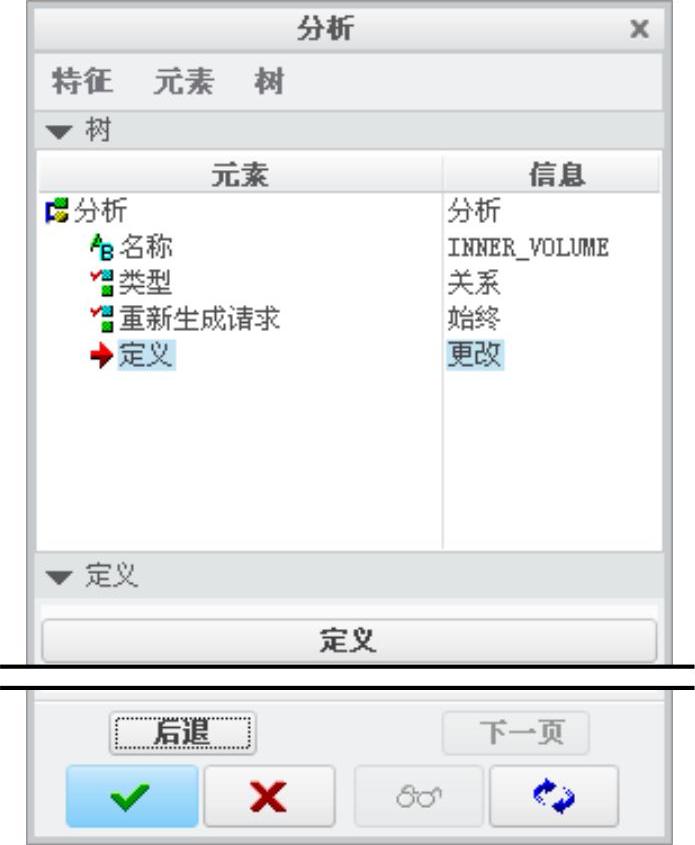

图11.2.28 “分析”对话框（二）

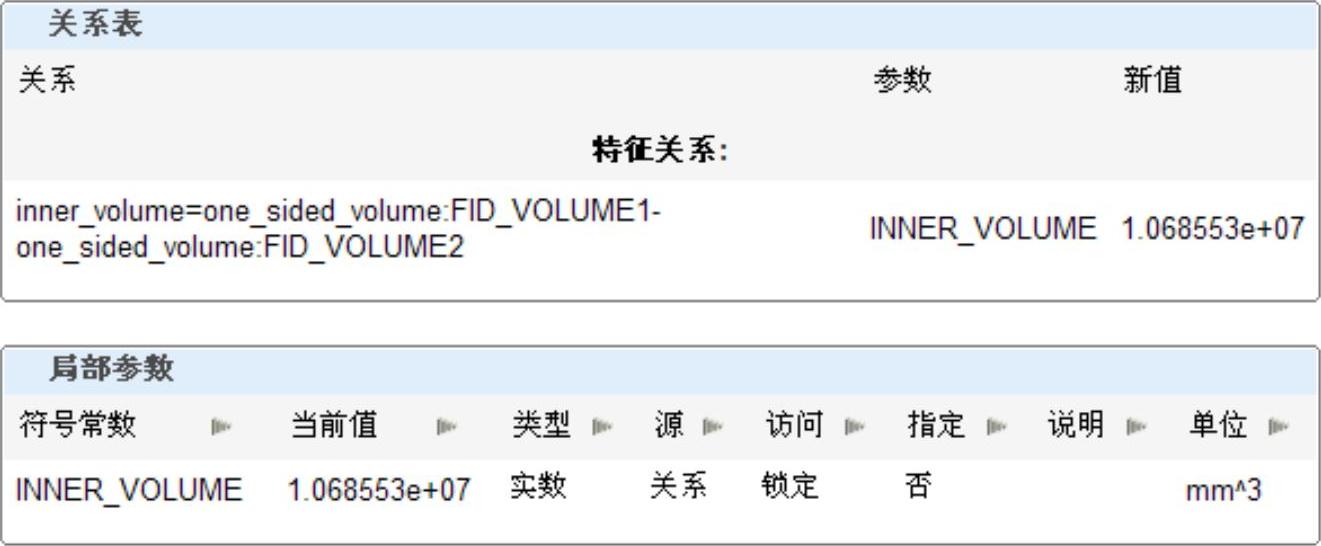

（3）在出现的“特征信息”页面中会出现图11.2.29所示的特征信息。

图11.2.29 “特征信息”页面
