硅晶片

一年后，吉恩·霍尔尼和罗伯特·诺伊斯在仙童半导体公司开发了一种平面工艺。这种工艺将不同的平层覆盖在一个硅芯片上，以制造出平整的晶体管，然后将金属条覆在表面上，用作必要的连接。

这种安装在硅片表面上的塑料芯片包含不同的平层，如晶体管、相关组件以及用来连接它们的线路。这种芯片比邮票更小，被广泛使用在电脑、数码相机和其他现代的电子设备中。

一个结式晶体管可用在放大器和其他电路中。

添加杂质

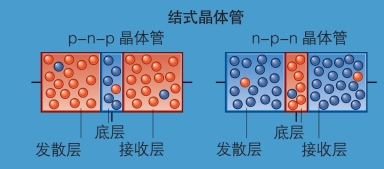

在一种物质中添加杂质会产出n-p-n型或p-n-p型的半导体。第一种带有自由的电子，第二种带有正电荷的空穴。当接通电流时，电子和空穴会朝相反的方向穿过半导体。结式晶体管有三个物质层，p-n-p或n-p-n。中间层（底层）接通的小股电流能控制外层（散发层和接收层）的较大股电流。
