4.5.3 SmartArt图形
SmartArt图形是信息和观点的视觉表示形式，可以通过从多种不同布局中进行选择来创建SmartArt图形，达到快速、轻松、有效地传达信息。在使用SmartArt图形时，用户可以自由切换布局，图形中的样式、颜色、效果等格式将会自动带入新布局中，直到用户寻找到满意的图形为止。
（1）插入SmartArt图形
单击“插入”选项卡，选择“插图”组中的“SmartArt”命令，打开“选择SmartArt图形”对话框，如图4.71所示，选择需要的图形类型即可。
（2）设置SmartArt图形格式
SmartArt图形与图片一样，也可以为其设置样式、布局、艺术字样式等格式。同时还可以进行更改SmartArt图形的方向、添加形状与文字等操作。通过设置SmartArt图形的格式可以使SmartArt图形更具有流畅性。
1）设置SmartArt样式
SmartArt样式是不同格式选项的组合，主要包括文档的最佳匹配对象与三维两种类型，共14种样式。打开“SmartArt工具”的“设计”选项卡，在“SmartArt样式”组中单击“其他”按钮，在下拉列表中选择需要设置的样式即可，如图4.72所示。另外，在“更改颜色”下拉列表中可以设置SmartArt图形的颜色。在“重置”组中可以单击“重设图形”可以使图形恢复到最初状态。

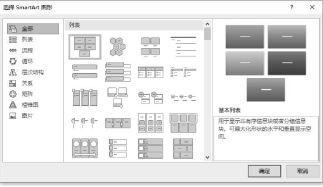

图4.71 “选择SmartArt图形”对话框

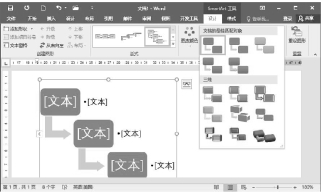

图4.72 设置SmartArt图形的样式
2）设置布局
设置布局即更换SmartArt图形。例如，当用户插入“步骤下移流程”类型的SmartArt图形时，打开“设计”选项卡，单击“版式”组中的“其他布局”按钮，在下拉列表中将显示“步骤下移流程”类型的所有图形，选择需要更改的类型即可，如图4.73所示。
另外，用户可在“其他”下拉列表中选择“其他布局”选项，在弹出的“选择SmartArt图形”对话框中更改其他类型的布局。
3）创建图形
创建图形包括添加文字、更改方向、添加或减少SmartArt图形的个数等操作。打开“设计”选项卡，在“创建图形”组中选择“文本窗格”命令，在弹出的“在此键入文字”任务窗格中根据形状输入相符的内容即可，如图4.74所示。另外，在SmartArt图形中的形状上右击，选择“编辑文字”命令也可以添加文字。

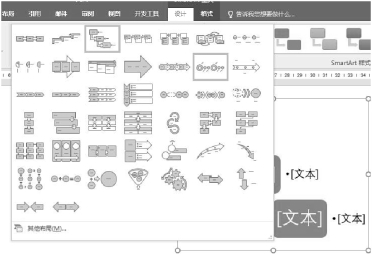

图4.73 设置布局
图4.74 添加文字
选择需要更改方向的SmartArt图形，打开“设计”选项卡，在“创建图形”组中选择“从右向左”命令，即可更改方向。
在使用SmartArt图形时，用户还需要根据图形的具体内容从前面、后面、上方或下方添加形状。打开“设计”选项卡，在“创建图形”组中选择“添加形状”命令，在下拉列表中选择相应的选项即可。
4）设置艺术字样式
为了使SmartArt图形更加美观，可以设置图形文字的字体效果。选择需要设置艺木字样式的图形，打开“格式”选项卡，在“艺术字样式”组中选择相应的命令即可。
