4.柜式排风罩

4.柜式排风罩

柜式排风罩俗称通风柜，与密闭罩相似。小零件喷漆柜，化学实验室通风柜是柜式排风罩的典型结构。通风柜一侧面完全敞开（工作窗口），柜的工作口对通风柜内的气流分布影响很大，气流分布又直接影响柜式排风罩的工作效果。如工作口的气流速度分布是不均匀的，有害气体会从速度小的地点逸入室内，为此，对通风柜的工作情况加以分析。

通风柜的排风量按下计算。

式中：L1——柜内的有害气体发生量，m3/s；

　　　v——工作孔上的控制风速，m/s；

　　　F——操作口或缝隙的面积，m2；

　　　β——安全系数，1.1～1.2。

对化学实验室用的通风柜，工作孔上的控制风速可按表5.2确定。对某些特定的工艺过程，其控制风速可参照表5.3确定。

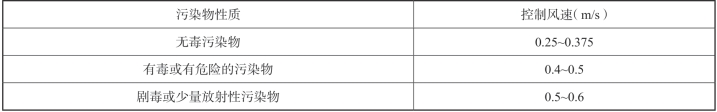

表5.2　通风柜的控制风速

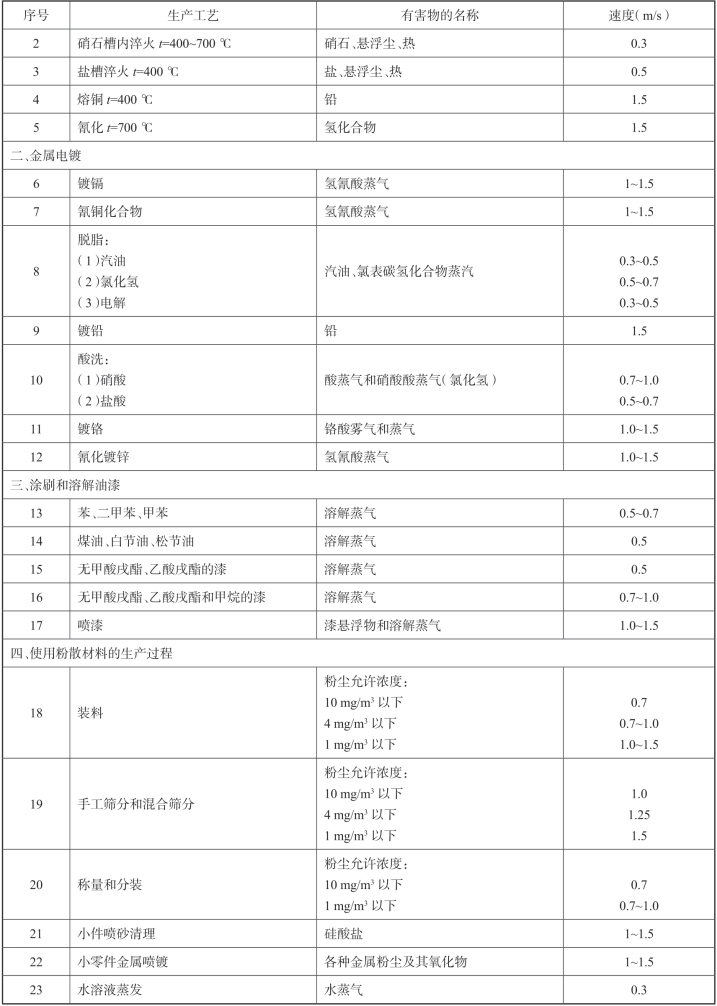

表5.3　排风柜特定工艺过程的控制风速

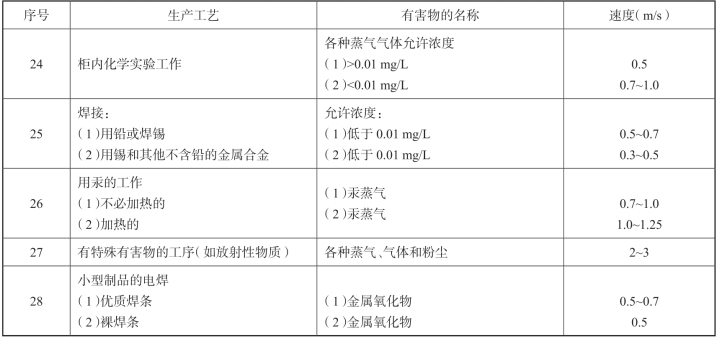

续表

续表
