吹吸式风量计算

6.吹吸式风量计算

吹吸气流的运动情况较为复杂，缺乏统一的计算方法，下面介绍一种代表性的计算方法——速度控制法。

只要吸风口前射流末端的平均速度保持一定数值（通常要求不小于0.75～1 m/s），就能保证对有害物的有效控制。这种方法只考虑吹出气流的控制和输送作用，不考虑吸风口的作用，把它看作是一种安全因素。

对工业槽，其设计要点如下。

①对于有一定温度的工业槽，吸风口前必须的射流平均速度按下列经验数值确定。

槽温 t=70～95 ℃=H（H为吹、吸风口间距离，m）m/s

②为了避免吹出气流溢出吸风口外，吸风口的排风量应大于吸风口前射流的流量，一般为射流末端流量的1.1～1.25倍。

③吹风口度 b0一般为0.01～0.15H，为了防止吹风口发生阻塞，b0应大于5～7 mm。吹风口出口流速不宜超过10～12 m/s，以免液面波动。

④要求吸风口上的气流速度 v1≤2～3，v1 过大，吸风口b1高度过小，污染气流容易溢入室内。但是b1也不能过大，以免影响操作。

【例 5.3】 某工业槽宽H = 2.0 m、长l为2 m，槽内溶液温度t = 60 ℃，采用吹吸式排风罩。计算吹、吸风量及吹、吸风口高度。

解：吹风口前射流末端平均风速：

吹风口高度：

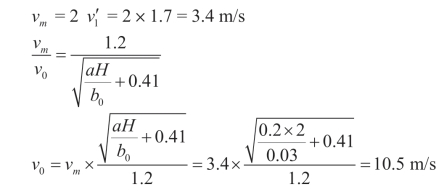

根据流体力学平面射流的公式计算吹风口出口流速v0，因= 1.7 m/s是指射流末段有效部分的平均风速，可以近似认为射流末段的轴心风速。

吹风口的吹风前射流流量：

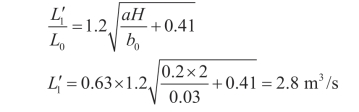

计算吸风口前射流流量。

根据流体力学：

吹风口的排风量：

吸风口气流速度：

吸风口高度：

取b1 = 300 mm
