左侧外壳零件建模与路径查找器

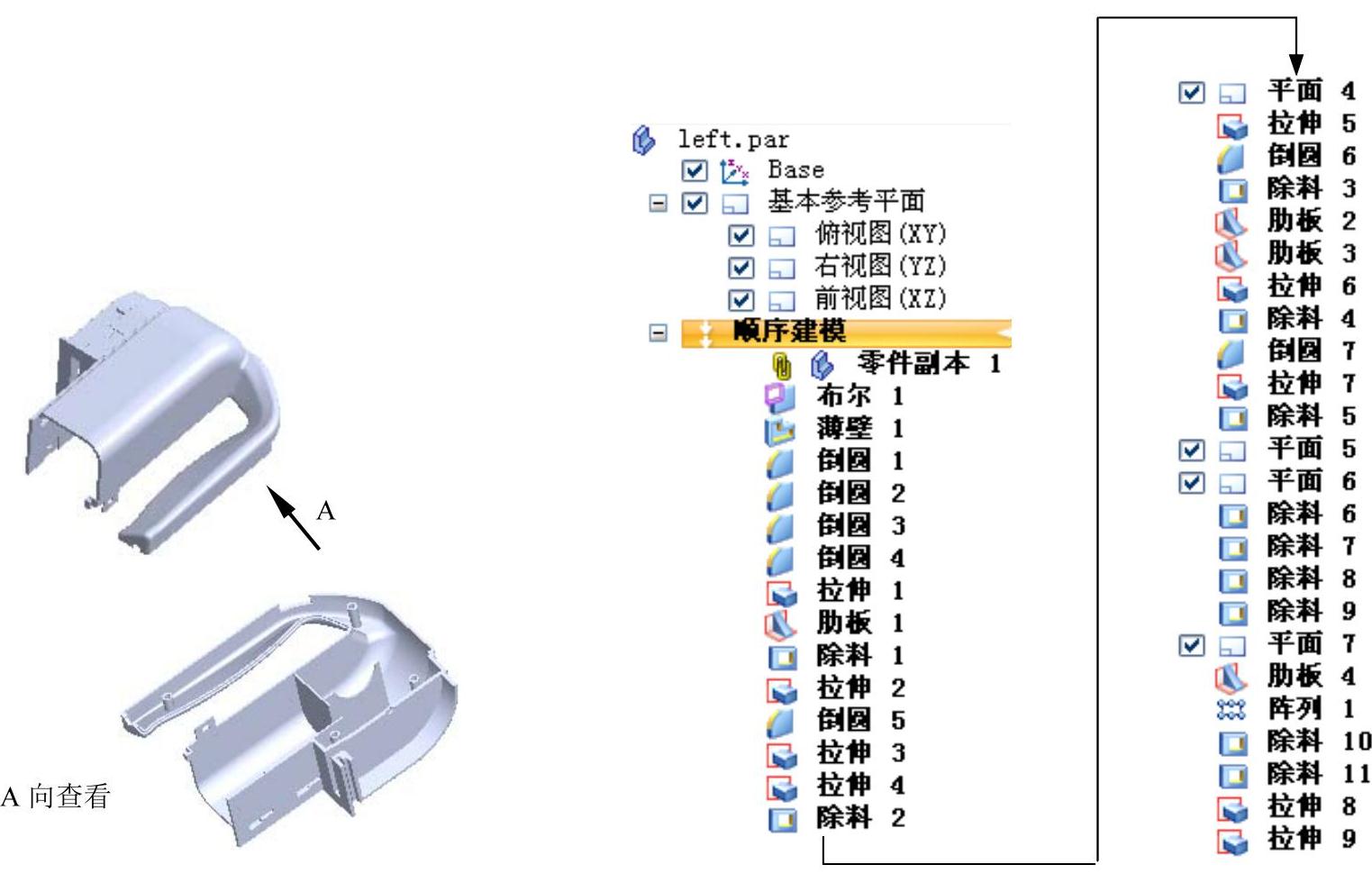

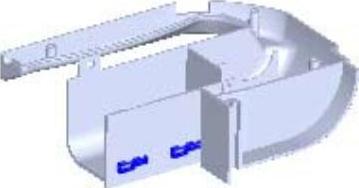

下面讲解左侧外壳的创建过程。零件模型及路径查找器如图14.11.1所示。

Step1.在装配体中建立遥控器左侧外壳left。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为left，在下拉列表中选择单选项，单击按钮。

图14.11.1 零件模型及路径查找器

（3）单击区域中的按钮，系统弹出“零件副本”命令条，以及“选择零件副本”对话框。在“选择零件副本”对话框中选择“fifth”零件，然后单击按钮。系统弹出“零件副本参数”对话框，在该对话框中选中复选框、复选框与单选项，单击按钮。单击按钮。

（4）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

Step3.创建图14.11.2所示的布尔1。在功能选项卡区域中单击后的，选择命令。在“布尔”命令条中的下拉列表中选择选项，单击“布尔—减去”按钮；选取前视图（XZ）作为布尔运算的工具，减去方向如图14.11.3中箭头所示；单击按钮，完成布尔1的创建。

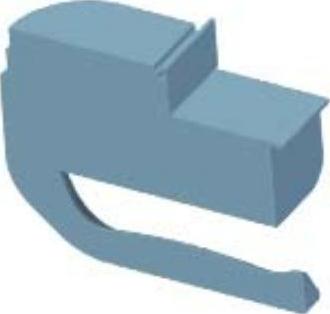

图14.11.2 布尔1

图14.11.3 布尔运算方向

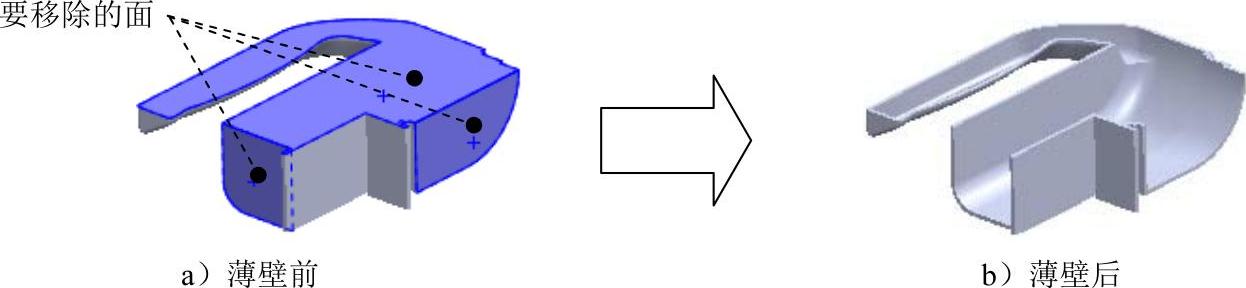

Step4.创建图14.11.4b所示的薄壁特征1。在区域中单击按钮。在“薄壁”命令条的文本框中输入薄壁厚度值为2，然后右击；在系统提示下，选择图14.11.4所示的模型表面为要移除的面，然后右击；单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征1的创建。

图14.11.4 薄壁特征1

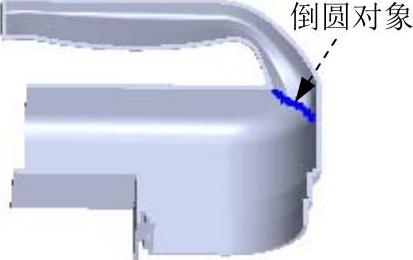

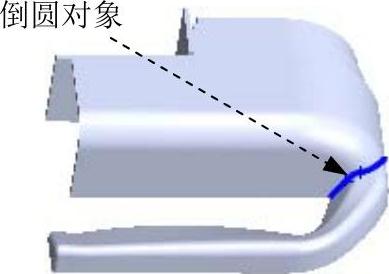

Step5.创建倒圆特征1。选取图14.11.5所示的边线为要倒圆的对象，圆角半径为2.0。

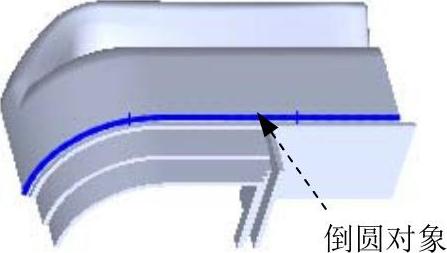

Step6.创建倒圆特征2。选取图14.11.6所示的边线为要倒圆的对象，圆角半径为2.0。

Step7.创建倒圆特征3。选取图14.11.7所示的边线为要倒圆的对象，圆角半径为2.0。

图14.11.5 倒圆特征1

图14.11.6 倒圆特征2

图14.11.7 倒圆特征3

Step8.创建倒圆特征4。选取图14.11.8所示的边线为要倒圆的对象，圆角半径为0.5。

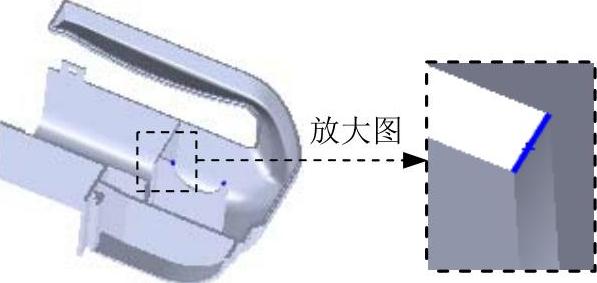

图14.11.8 倒圆特征4

Step9.创建图14.11.9所示的拉伸特征1。在区域中单击按钮，选取图14.11.9示的模型表面作为草图平面，绘制图14.11.10所示的截面草图，绘制完成后，单击按钮；确认与按钮未被按下，单击“拉伸”命令条中的“有限范围”按钮，在下拉列表中输入2，并按Enter键，拉伸方向为Y轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图14.11.9 拉伸特征1

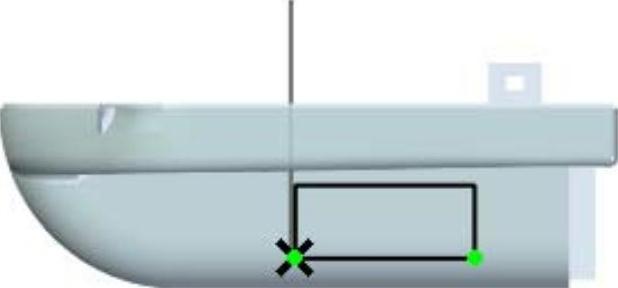

图14.11.10 截面草图

Step10.创建如图14.11.11所示的肋板特征1。在区域中单击后的小三角，选择命令；在“肋板”命令条中选择选项，选择前视图（XZ）平面作为肋板的草图平面，绘制图14.11.12所示的草图，单击按钮；在该命令条的厚度文本框中输入厚度值为2，移动鼠标调整至合适位置后单击；偏移的方向为负Z轴，单击“肋板”命令条中的按钮，单击按钮，完成肋板特征1的创建。

图14.11.11 肋板特征1

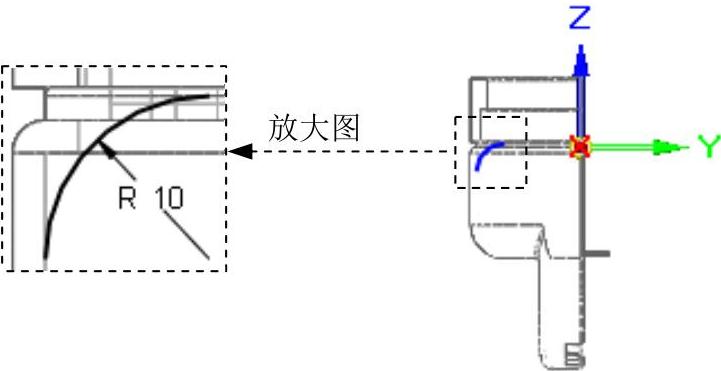

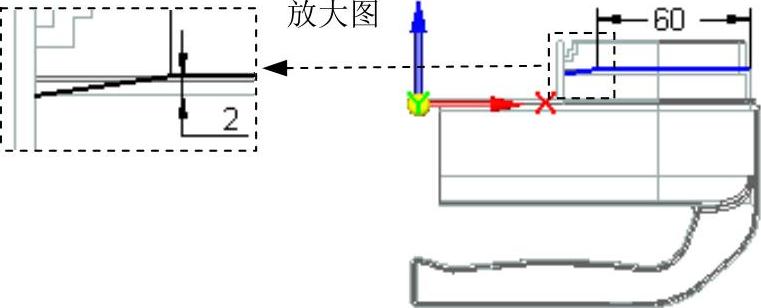

图14.11.12 截面草图

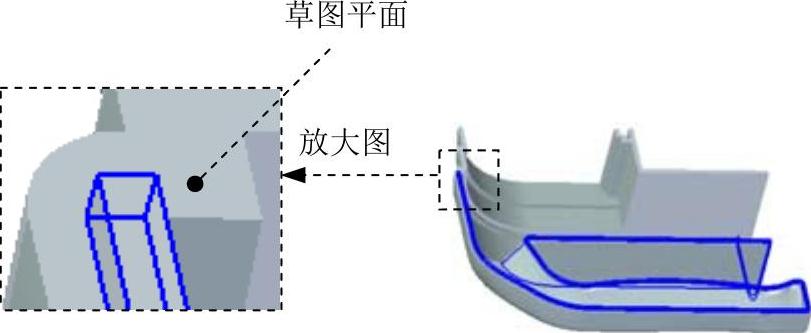

Step11.创建图14.11.13所示的除料特征1。在区域中单击按钮，选取图14.11.13所示的模型表面作为草图平面，进入草绘环境，绘制图14.11.14所示的截面草图，绘制完成后，单击按钮；单击“除料”命令条中的“有限范围”按钮，在下拉列表中输入1，并按Enter键，在需要移除材料的一侧单击鼠标左键；单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

图14.11.13 除料特征1

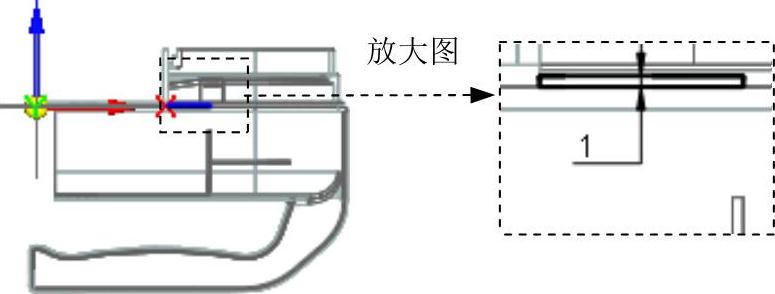

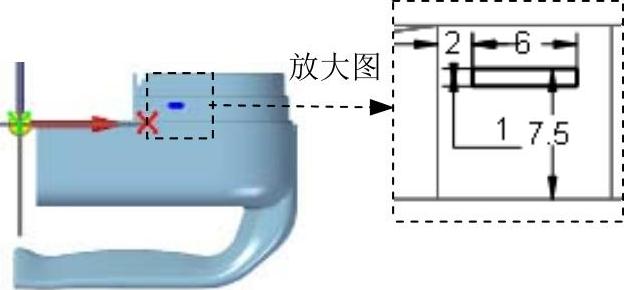

图14.11.14 截面草图

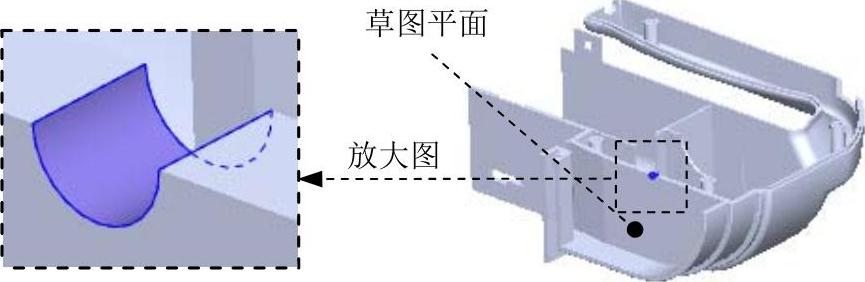

Step12.创建图14.11.15所示的拉伸特征2。在区域中单击按钮，选取图14.11.16示的模型表面作为草图平面，绘制图14.11.17所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“拉伸”命令条中的“有限范围”按钮，在下拉列表中输入2.5，并按Enter键，拉伸方向为Y轴负方向，在图形区空白区域单击。单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

图14.11.15 拉伸特征2

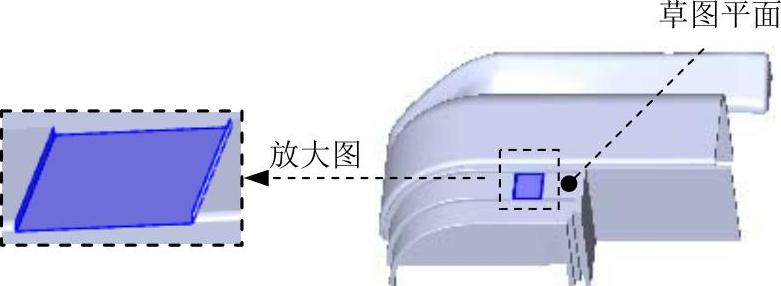

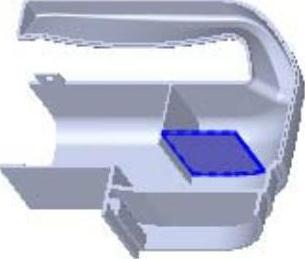

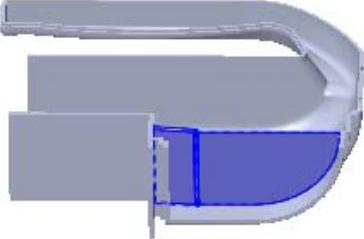

图14.11.16 草图平面

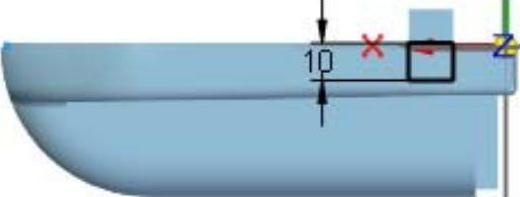

图14.11.17 截面草图

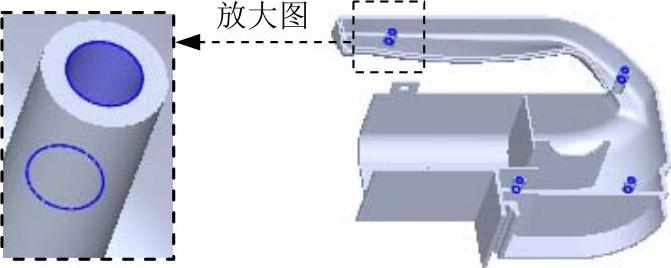

Step13.创建倒圆特征5。选取图14.11.18所示的边线为要倒圆的对象，圆角半径为0.5。

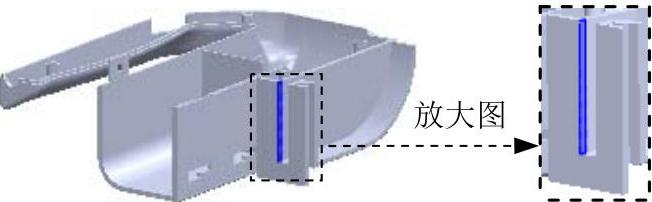

图14.11.18 倒圆特征5

Step14.创建图14.11.19所示的拉伸特征3。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图14.11.20所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“拉伸”命令条中的“穿透下一个”按钮，在拉伸方向为Y轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

图14.11.19 拉伸特征3

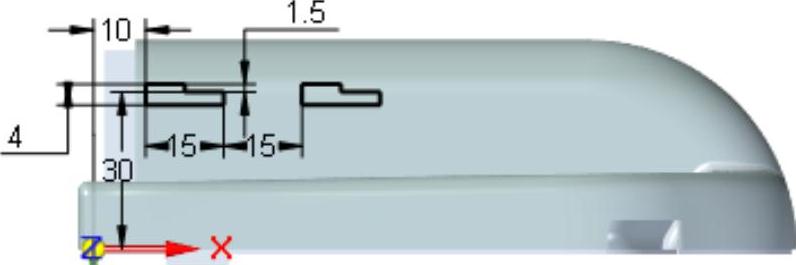

图14.11.20 截面草图

Step15.创建图14.11.21所示的拉伸特征4。在区域中单击按钮，选取图14.11.22示的模型表面作为草图平面，绘制图14.11.23所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“拉伸”命令条中的“有限范围”按钮，在下拉列表中输入1，并按Enter键，拉伸方向为Z轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征4的创建。

图14.11.21 拉伸特征4

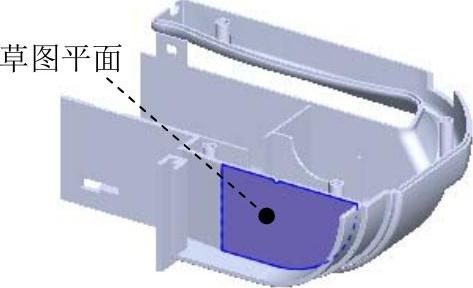

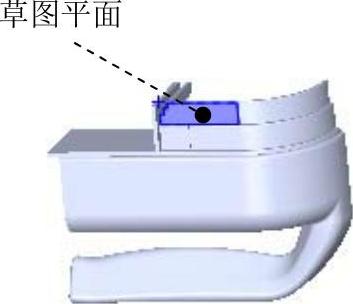

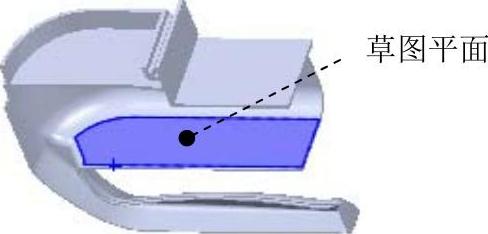

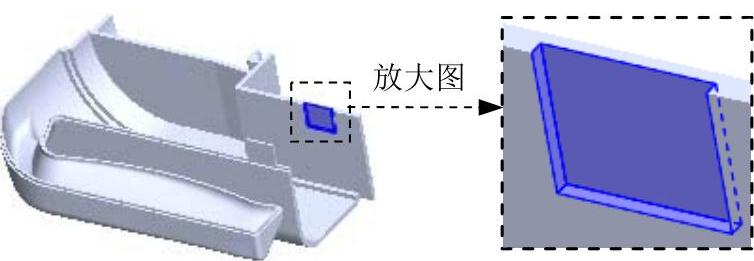

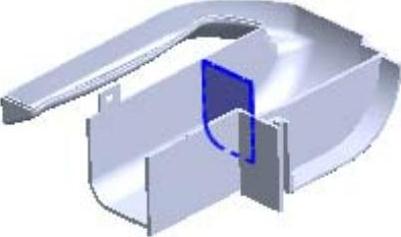

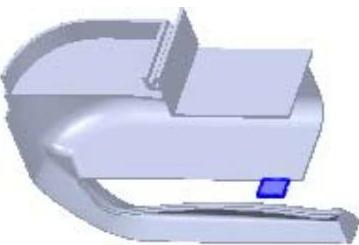

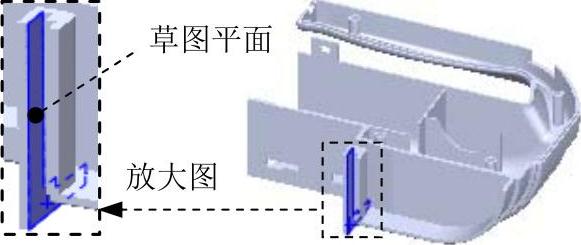

图14.11.22 草图平面

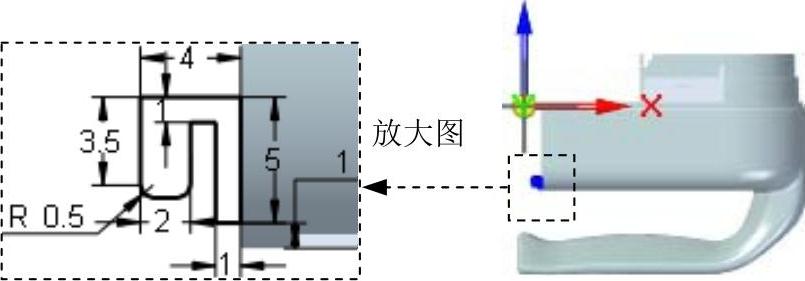

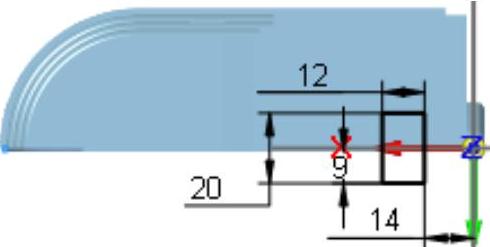

图14.11.23 截面草图

Step16.创建图14.11.24所示的除料特征2。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图14.11.25所示的截面草图，绘制完成后，单击按钮；单击“除料”命令条中的“有限范围”按钮，在下拉列表中输入1，并按Enter键，在需要移除材料的一侧单击鼠标左键；单击“除料”命令条中的按钮，单击按钮，完成除料特征2的创建。

图14.11.24 除料特征2

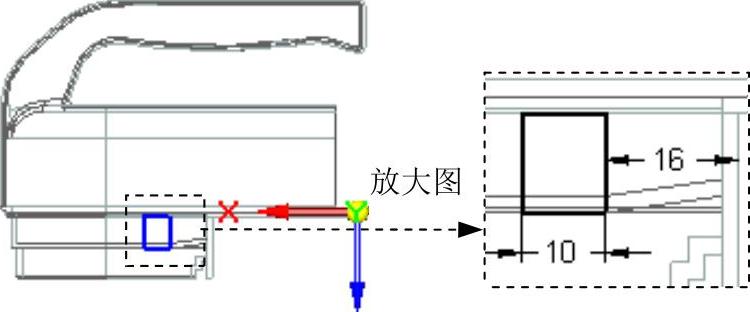

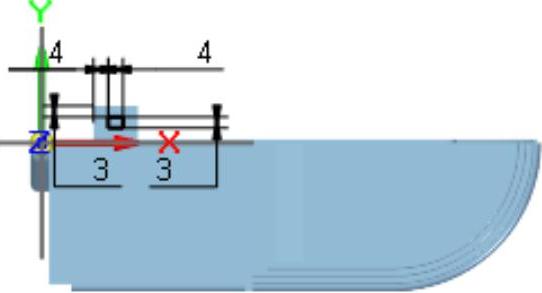

图14.11.25 截面草图

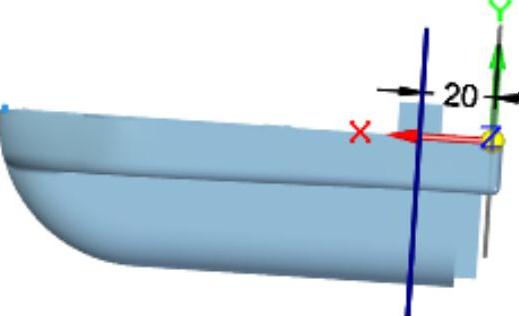

Step17.创建图14.11.26所示的平面4。在区域中单击按钮，选择选项，选取右视图（YZ）平面作为参考实体；在后的下拉列表中输入偏移距离为20，偏移方向可参考图14.11.26，在绘图区域单击完成平面4的创建。

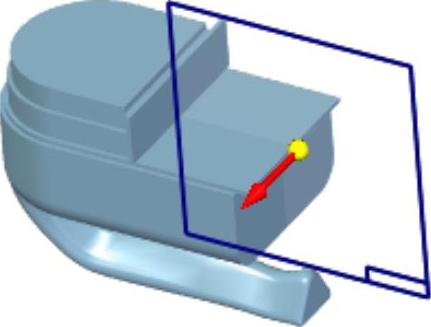

图14.11.26 平面4

Step18.创建图14.11.27所示的拉伸特征5。在区域中单击按钮。选取平面4作为草图平面，进入草绘环境，绘制图14.11.28所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，单击“拉伸”命令条中的“对称延伸”按钮，在下拉列表中输入3，并按Enter键，在图形区空白区域单击。单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征5的创建。

图14.11.27 拉伸特征5

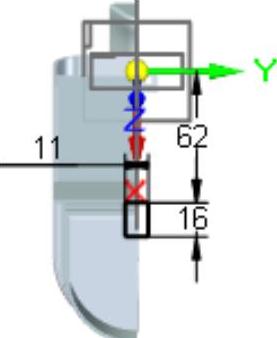

图14.11.28 截面草图

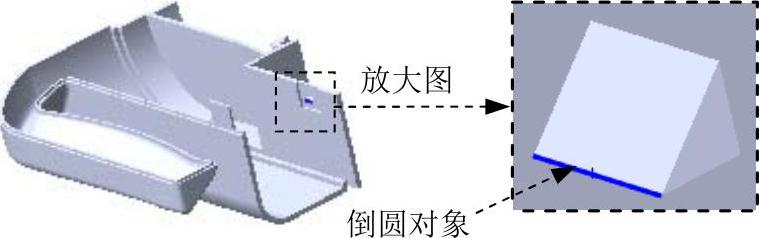

Step19.创建倒圆特征6。选取图14.11.29所示的边线为要倒圆的对象，圆角半径为0.2。

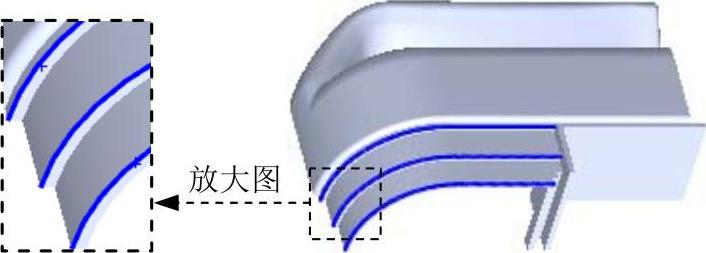

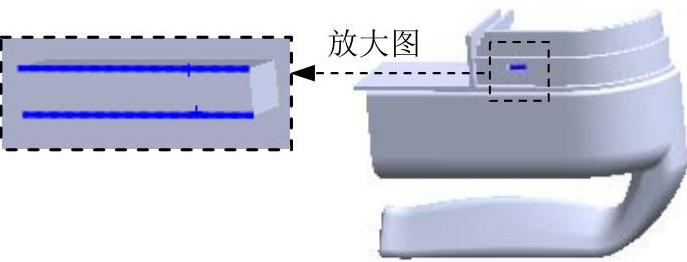

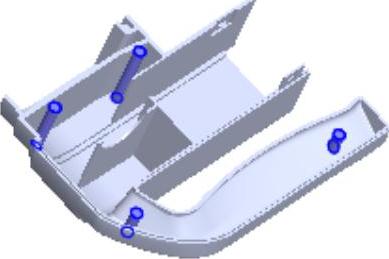

图14.11.29 倒圆特征6

Step20.创建图14.11.30所示的除料特征3。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图14.11.31所示的截面草图，绘制完成后，单击按钮；单击“除料”命令条中的“全部穿透”按钮，在需要移除材料的一侧单击鼠标左键。单击“除料”命令条中的按钮，单击按钮，完成除料特征3的创建。

图14.11.30 除料特征3

图14.11.31 截面草图

Step21.创建图14.11.32所示的肋板特征2。在区域中单击后的小三角，选择命令。在“肋板”命令条中选择选项，选择前视图（XZ）平面作为肋板的草图平面，绘制图14.11.33所示的截面草图，单击按钮；单击在命令条厚度文本框中输入厚度为2；在该命令条中单击“不延伸”按钮，移动鼠标调整拔模方向至合适位置后单击。单击该命令条中的按钮，然后单击按钮，完成肋板特征2的创建。

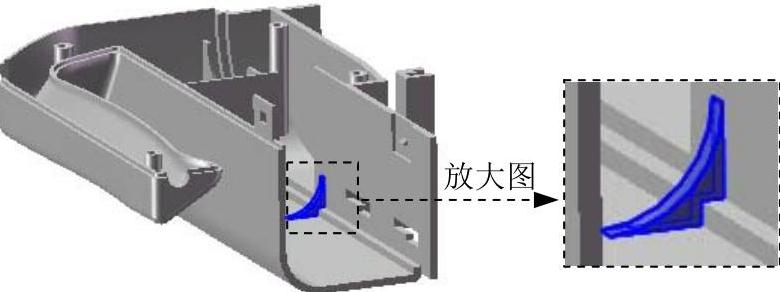

图14.11.32 肋板特征2

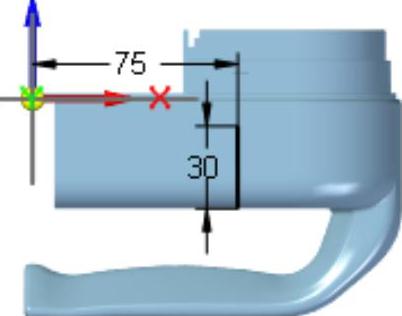

图14.11.33 截面草图

Step22.创建如图14.11.34所示的肋板特征3。在区域中单击后的小三角，选择命令，在“肋板”命令条中选择选项，选择前视图（XZ）平面作为肋板的草图平面，绘制图14.11.35所示的截面草图，单击按钮；单击在命令条厚度文本框中输入厚度为2；在该命令条中单击“不延伸”按钮，移动鼠标调整拔模方向至合适位置后单击；单击该命令条中的按钮，然后单击按钮，完成肋板特征2的创建。

图14.11.34 肋板特征3

图14.11.35 截面草图

Step23.创建图14.11.36所示的拉伸特征6。在区域中单击按钮。选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图14.11.37所示的截面草图。绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“拉伸”命令条中的“穿透下一个”按钮，拉伸方向为Y轴负方向，在图形区空白区域单击。单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征6的创建。(https://www.daowen.com)

图14.11.36 拉伸特征6

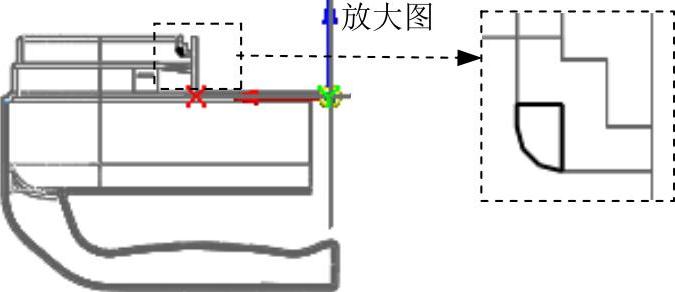

图14.11.37 截面草图

Step24.创建图14.11.38所示的除料特征4。在区域中单击按钮，选取图14.11.38所示的模型表面作为草图平面，进入草绘环境，绘制图14.11.39所示的截面草图，绘制完成后，单击按钮；单击“除料”命令条中的“穿透下一个”按钮，在需要移除材料的一侧单击鼠标左键；单击“除料”命令条中的按钮，单击按钮，完成除料特征4的创建。

Step25.创建图14.11.40所示的倒圆特征7。选取图14.11.40所示的边线为要倒圆的对象，倒圆半径值为1。

图14.11.38 除料特征4

图14.11.39 截面草图

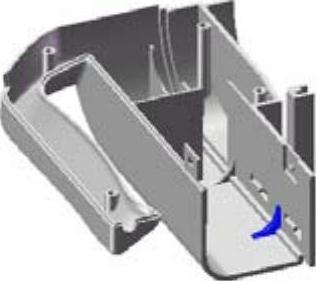

图14.11.40 倒圆特征7

Step26.创建图14.11.41所示的拉伸特征7。在区域中单击按钮。选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图14.11.42所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“拉伸”命令条中的“穿透下一个”按钮，拉伸方向为Y轴负方向，在图形区空白区域单击。单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征7的创建。

图14.11.41 拉伸特征7

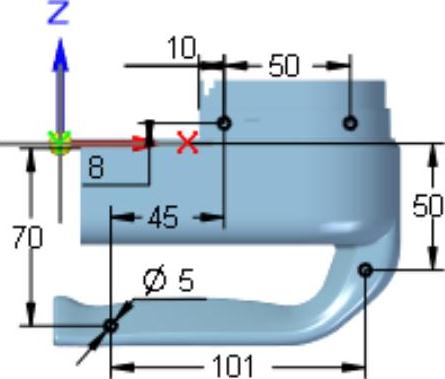

图14.11.42 截面草图

Step27.创建图14.11.43所示的除料特征5。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草绘环境；绘制图14.11.44所示的截面草图；绘制完成后，单击按钮；单击“除料”命令条中的“有限范围”按钮，在下拉列表中输入5，并按Enter键，拉伸方向为Y轴负方向，在图形区空白区域单击；单击“除料”命令条中的按钮，单击按钮，完成除料特征5的创建。

图14.11.43 除料特征5

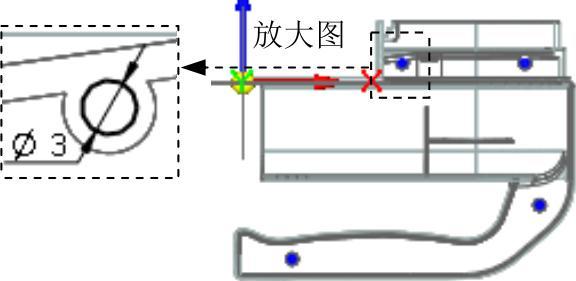

图14.11.44 截面草图

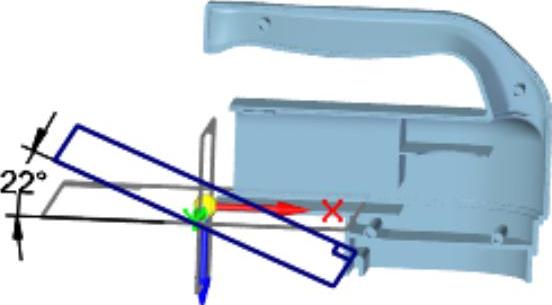

Step28.创建图14.11.45所示的平面5。在区域中单击按钮，选择命令；选取俯视图（XY）平面与右视图（YZ）平面作为参考平面。然后再选取俯视图（XY）平面为旋转的基准面；在“基准面”命令条后的下拉列表中输入角度值为22。旋转方向可参考图14.11.45。单击左键确定，完成平面5的创建。

Step29.创建图14.11.46所示的平面6。在区域中单击按钮，选择命令。选择平面5作为参考平面，在“基准面”命令条后的下拉列表中输入偏距值为120，偏移方向如图14.11.46所示。单击左键确定，完成平面6的创建。

图14.11.45 平面5

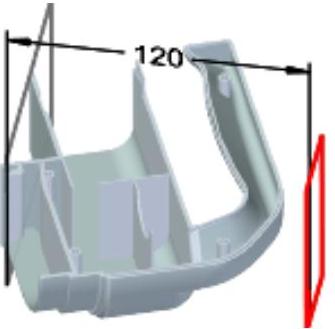

图14.11.46 平面6

Step30.创建图14.11.47所示的除料特征6。在区域中单击按钮，选取平面6作为草图平面，进入草绘环境，绘制图14.11.48所示的截面草图，绘制完成后，单击按钮，单击“除料”命令条中的“穿透下一个”按钮，在需要移除材料的一侧单击鼠标左键；单击“除料”命令条中的按钮，单击按钮，完成除料特征6的创建。

说明：水平边线的中点经过X轴。

图14.11.47 除料特征6

图14.11.48 截面草图

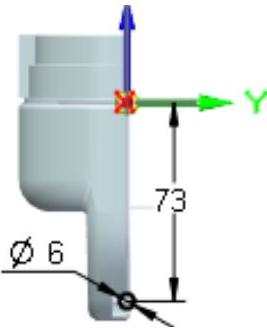

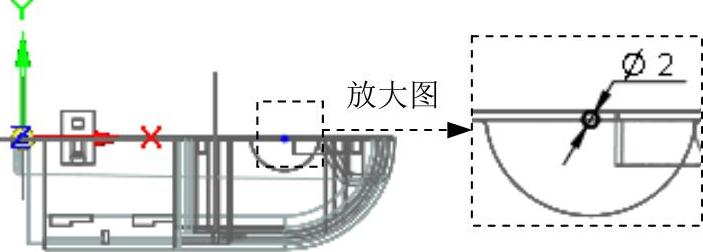

Step31.创建图14.11.49所示的除料特征7。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，进入草绘环境，绘制图14.11.50所示的截面草图，绘制完成后，单击按钮；单击“除料”命令条中的“穿透下一个”按钮，在需要移除材料的一侧单击鼠标左键；单击“除料”命令条中的按钮，单击按钮，完成除料特征7的创建。

说明：绘制圆的圆心经过Z轴。

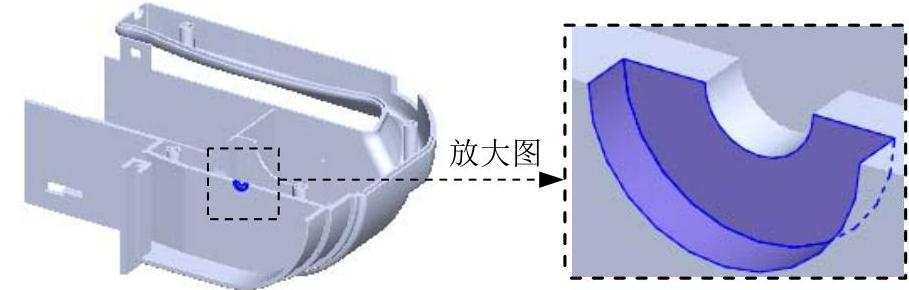

图14.11.49 除料特征7

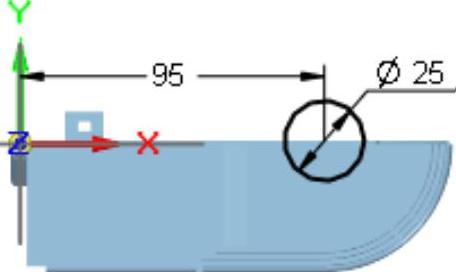

图14.11.50 截面草图

Step32.创建图14.11.51所示的除料特征8。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图14.11.52所示的截面草图，绘制完成后，单击按钮；单击“除料”命令条中的“穿透下一个”按钮，在需要移除材料的一侧单击鼠标左键；单击“除料”命令条中的按钮，单击按钮，完成除料特征8的创建。

图14.11.51 除料特征8

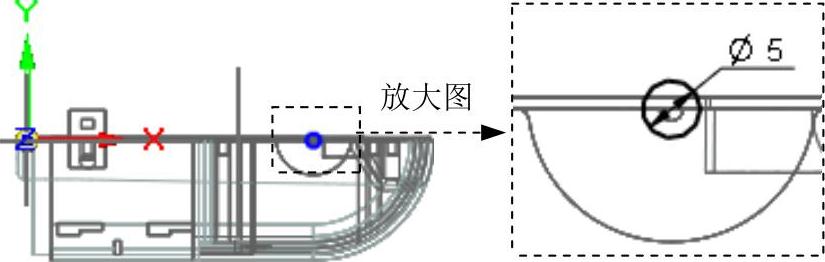

图14.11.52 截面草图

Step33.创建图14.11.53所示的除料特征9。在区域中单击按钮，选取13.11.54所示的模型表面作为草图平面，进入草绘环境，绘制图14.11.55所示的截面草图（此草图引用图14.11.56所示的模型边线），绘制完成后，单击按钮；单击“除料”命令条中的“全部穿透”按钮，在需要移除材料的一侧单击鼠标左键；单击“除料”命令条中的按钮，单击按钮，完成除料特征9的创建。

图14.11.53 除料特征9

图14.11.54 草图平面

图14.11.55 截面草图

图14.11.56 选取模型边线

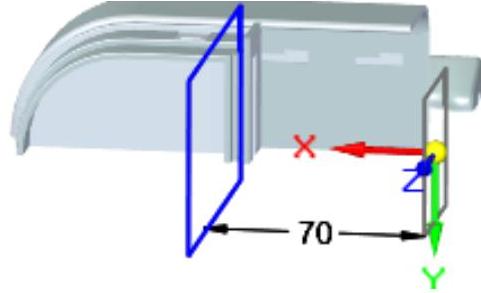

Step34.创建图14.11.57所示的平面7。在区域中单击按钮，选择命令；选择右视图（YZ）平面作为参考平面，在“基准面”命令条后的下拉列表中输入偏距值为70，偏移方向如图14.11.57所示。单击左键确定，完成平面7的创建。

图14.11.57 平面7

Step35.创建图14.11.58所示的肋板特征4。在区域中单击后的小三角，选择命令；在“肋板”命令条中选择选项，选择平面7作为肋板的草图平面，绘制图14.11.59所示的草图，单击按钮；在“肋板”命令条的厚度文本框中输入厚度值为2；移动鼠标调整拔模方向至合适方向后单击；单击该命令条中的按钮，单击按钮，完成肋板特征4的创建。

图14.11.58 肋板特征4

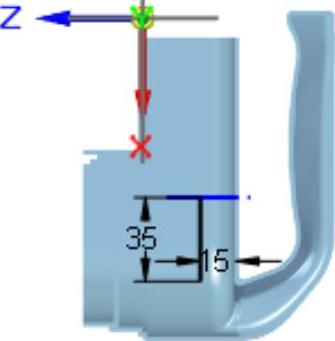

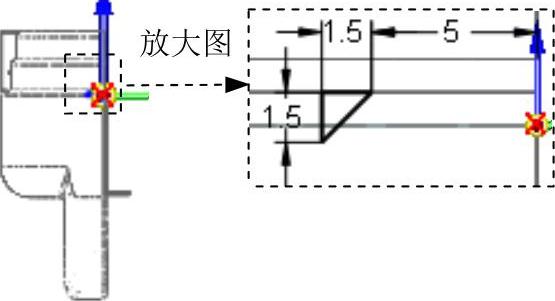

图14.11.59 截面草图

Step36.创建图14.11.60所示的阵列特征1。

（1）选择命令。在区域中单击命令。

（2）选择要阵列的特征。在路径查找器中选取“肋板4”作为要阵列的特征，单击按钮完成特征的选取。

（3）选择阵列草图平面。选取俯视图（XY）平面作为阵列草图平面。

（4）绘制矩形阵列轮廓。单击区域中的按钮，绘制图14.11.61所示的矩形。

（5）定义阵列类型及参数。在“阵列”命令条的下拉列表中选择选项，在文本框中输入第一方向的阵列个数为2，输入间距值为40.0。在文本框中输入第一方向的阵列个数为1，单击左键确定。单击按钮，退出草绘环境。

（6）单击按钮，完成阵列特征1的创建。

Step37.创建图14.11.62所示的除料特征10。在区域中单击按钮，选取13.11.62所示的模型表面作为草图平面，进入草绘环境，绘制图14.11.63所示的截面草图，绘制完成后，单击按钮；单击“除料”命令条中的“穿透下一个”按钮，在需要移除材料的一侧单击鼠标左键；单击“除料”命令条中的按钮，单击按钮，完成除料特征10的创建。

图14.11.60 阵列特征1

图14.11.61 矩形阵列轮廓

图14.11.62 除料特征10

图14.11.63 截面草图

Step38.创建图14.11.64所示的除料特征11。在区域中单击按钮，选取13.11.65所示的模型表面作为草图平面，进入草绘环境，绘制图14.11.66所示的截面草图，绘制完成后，单击按钮；单击“除料”命令条中的“有限范围”按钮，在下拉列表中输入5，并按Enter键，在需要移除材料的一侧单击鼠标左键；单击“除料”命令条中的按钮，单击按钮，完成除料特征11的创建。

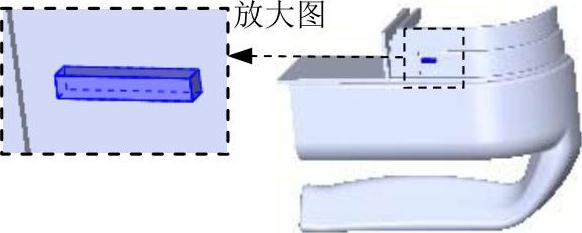

图14.11.64 除料特征11

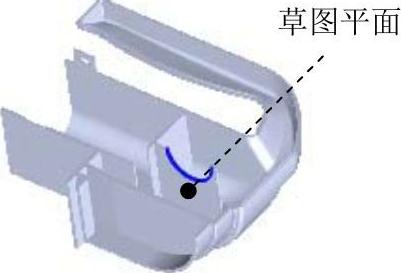

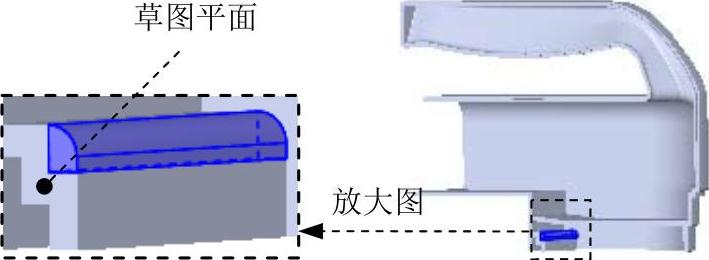

图14.11.65 草图平面

图14.11.66 截面草图

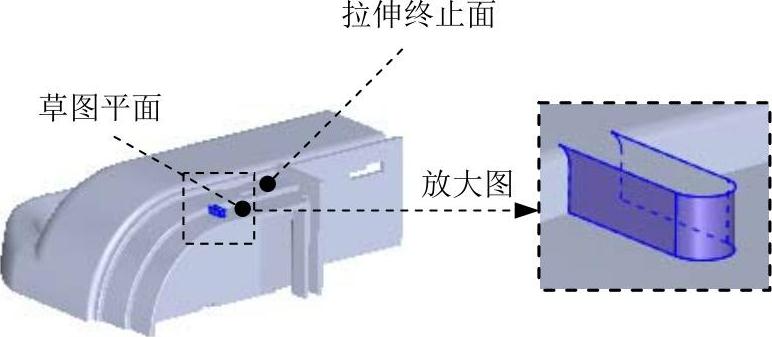

Step39.创建图14.11.67所示的拉伸特征8。在区域中单击按钮。选取图14.11.67所示的模型平面作为草图平面，进入草绘环境，绘制图14.11.68所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“拉伸”命令条中的“起始/终止范围”按钮，选取草图平面作为拉伸起始面，选取图14.11.67所示的面作为拉伸终止面；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征8的创建。

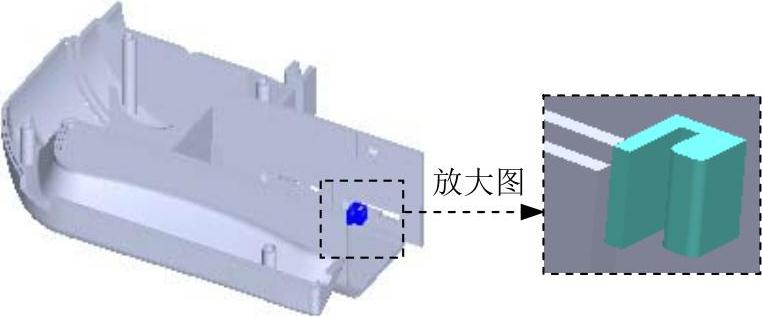

图14.11.67 拉伸特征8

图14.11.68 截面草图

Step40.创建图14.11.69所示的拉伸特征9。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图14.11.70所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，单击“非对称拉伸”按钮，单击“拉伸”命令条中的“有限范围”按钮，在下拉列表中输入1，并按Enter键，拉伸方向为Y轴正方向，在图形区空白区域单击；再在下拉列表中输入4，并按Enter键，拉伸方向为Y轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征9的创建。

图14.11.69 拉伸特征9

图14.11.70 截面草图

Step41.保存并关闭模型文件。
