假想用剖切平面将机件的某处切断,仅画出剖切面与机件接触部分的图形,称为断面图。断面图常用来表示机件上某一局部断面的形状,例如机件上的肋、轮辐,轴上的键槽和孔等。

如图5-25小轴上有一键槽,在主视图上能表达它们的形状和位置,但不能表达其深度。此时,可假想用一个垂直于轴线的剖切平面,在键槽处将轴剖开,然后仅画出剖切处断面的图形,并加上剖面符号,就能清楚地表达键槽的断面形状和深度。

比较图5- 25可知,断面图只画出机件的断面形状,而剖视图则是将机件的断面及剖切平面右面的结构一起投射所得的图形。

根据断面图配置位置的不同,断面图可分为移出断面图和重合断面图两种。

5.3.1 移出断面图

画在视图外的断面图,称为移出断面图。

移出断面图的轮廓线用粗实线绘制。为了便于看图,移出断面图应尽量配置在剖切符号或剖切平面迹线的延长线上。

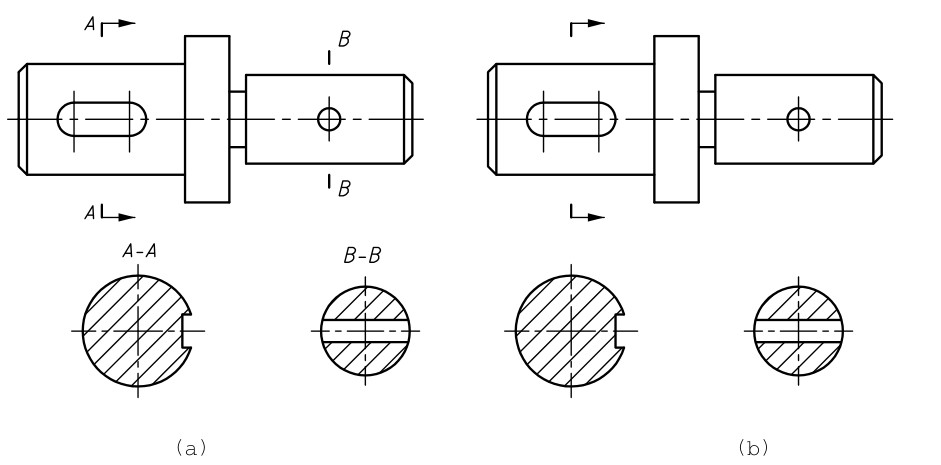

移出断面图的标注:移出断面图的标注方法与剖视图基本相同,一般用剖切符号表示剖切平面位置,用箭头表示投射方向并注上字母,在断面图的上方用同样字母标出相应的名称,例见图5-26(a)。配置在剖切平面迹线延长线上的不对称移出断面图,可省略字母;按投影关系配置的不对称移出断面图可省略箭头,如图5- 27(a)所示;配置在剖切平面迹线延长线上的对称移出断面图可不加任何标注,例见图5-26(b)右图所示。

画移出断面图时要注意:

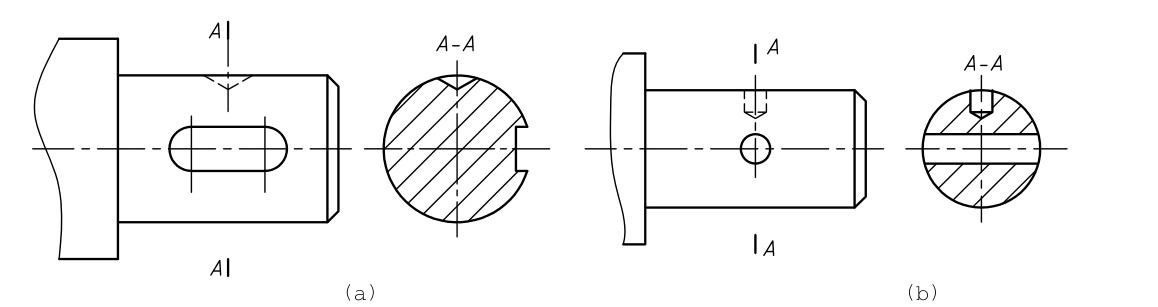

(1)一般情况下,断面图仅画出剖切后断面的形状,但当剖切平面通过回转面形成的孔或凹坑的轴线时,这部分结构的断面应按剖视绘制,如图5-27。

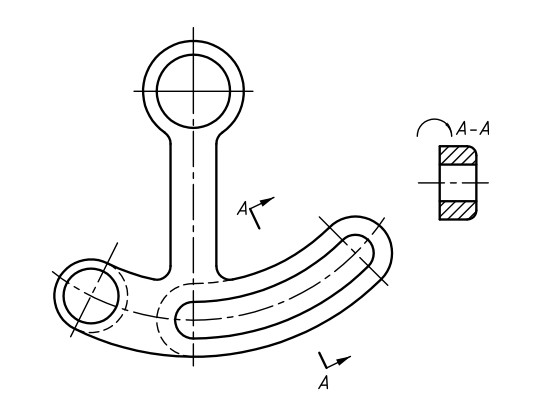

(2)当剖切平面通过非圆孔,会导致出现完全分离的两个断面时,这些结构应按剖视绘制,如图5-28所示。

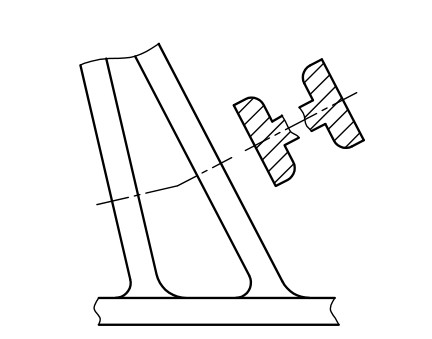

(3)由两个或多个相交的剖切平面剖切得到的移出断面,中间一般应断开,如图5- 29所示。

5.3.2 重合断面图

画在视图内的断面图称为重合断面图。重合断面图的轮廓线用细实线画出,以便与原视图中的轮廓线相区别。

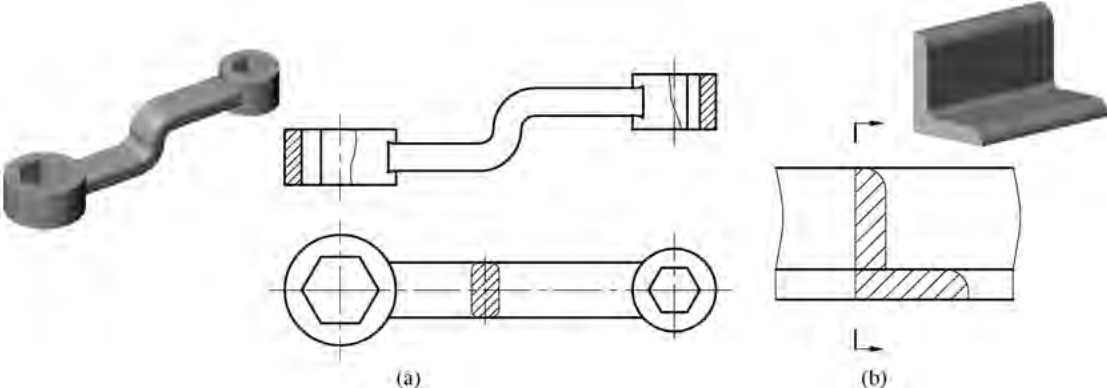

只有当断面形状简单,且不影响图形清晰的情况下,才采用重合断面图,例见图5- 30(a)。当视图中的轮廓线与重合断面的轮廓线重叠时,视图中的轮廓线仍应连续画出,不可间断,如图5-30(b)所示。

由于重合断面图直接画在视图内的剖切位置处,因此标注时一律省略字母,只标注剖切符号和箭头,如图5 30(b)所示。对称的重合断面图可不加任何标注,如图5 30(a)所示。
