附表B 常用的标准件

螺栓

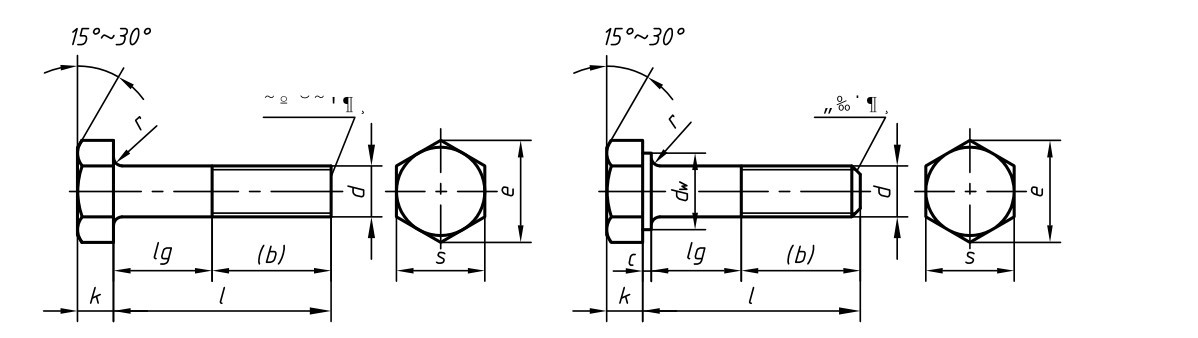

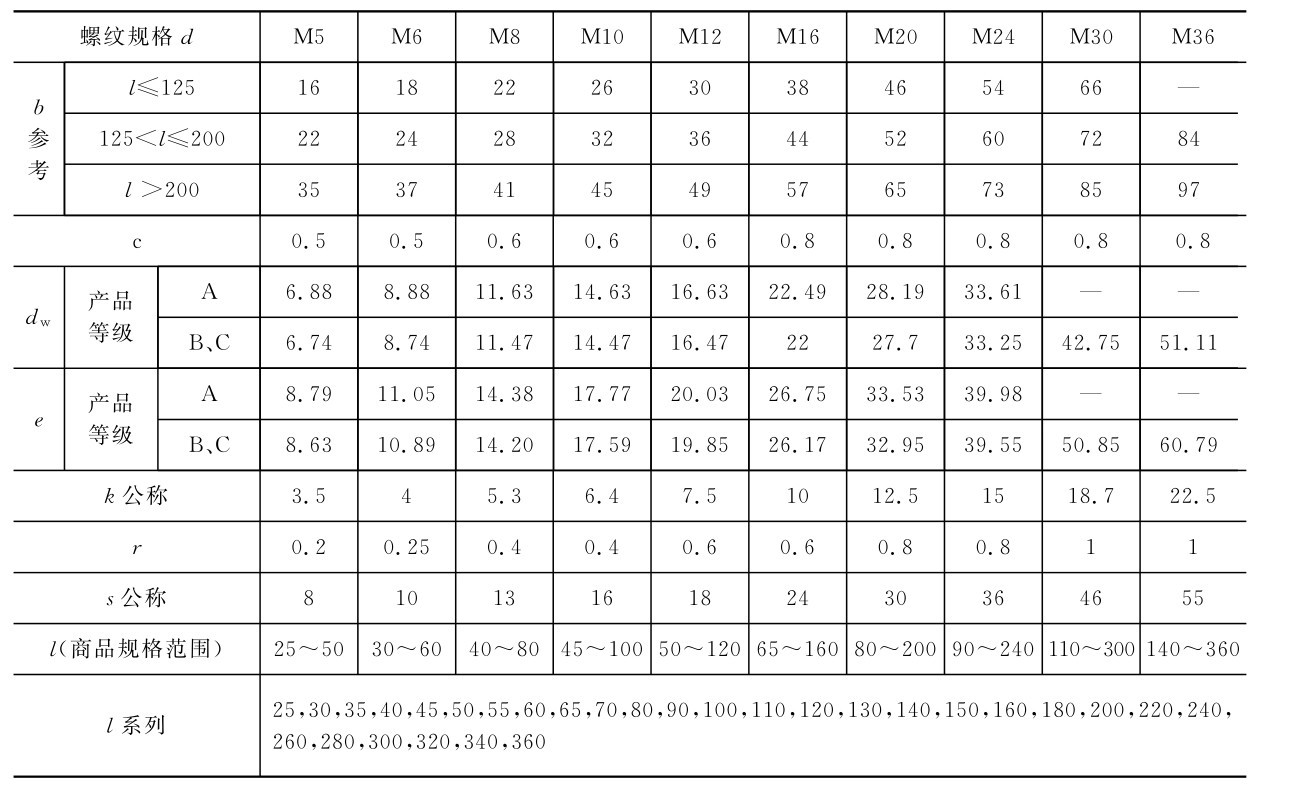

六角头螺栓—C级(GB/T5780—2000) 六角头螺栓—A和B级(GB/T5782—2000)

标记示例:

螺纹规格d=M12、公称长度l=80mm、性能等级为4.8级,不经表面处理、C级的六角头螺栓:

螺栓 GB/T5780 M12×80

注:(1)A级用于d≤24和l≤10d或≤150的螺栓;

B级用于d>24和l>10d或>150的螺栓。

(2)螺纹规格d范围:GB/T5780为M5~M64;GB/T5782为M1.6~M64。

(3)公称长度范围GB/T5780为25~500;GB/T5782为12~500。

双头螺柱

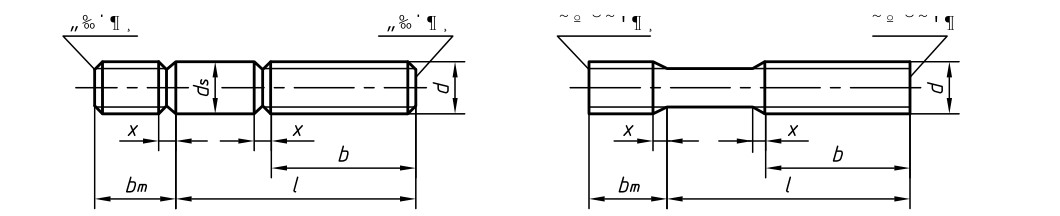

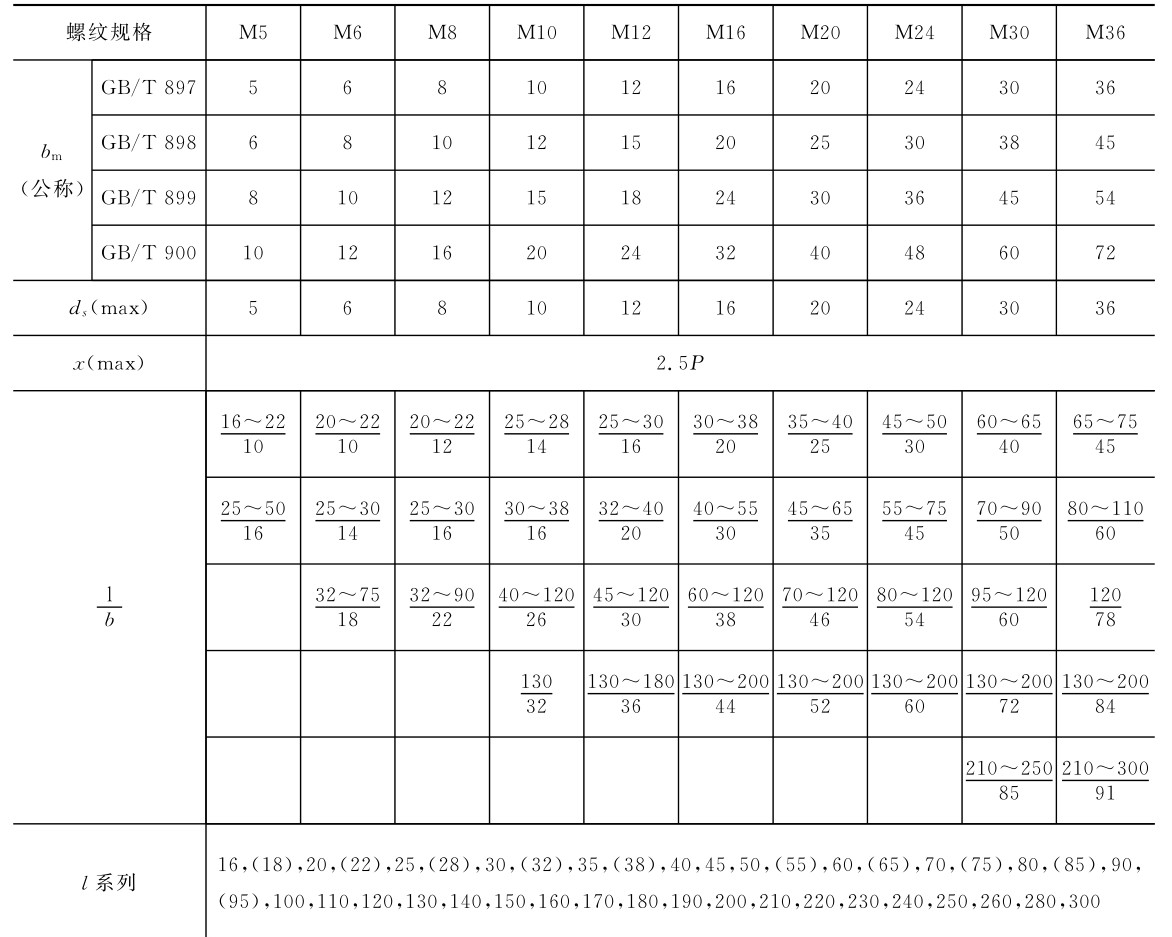

bm=1d(GB/T897—1988) 　 bm=1.25d(GB/T898—1988)

bm=1.5d(GB/T899—1988) 　bm=2d(GB/T900—1988)

A型　B型

标记示例:

两端均为粗牙普通螺纹、d=10mm、l=50mm、性能等级为4.8级、B型、bm=1d:

螺柱 GB/T897 M10×50

旋入机体一端为粗牙普通螺纹、旋螺母一端为螺距1的细牙普通螺纹、d=10mm、l=50mm、性能等级为4.8级、A型、bm=1d:

螺柱 GB/T897 AM10-M10×1×50

表B- 2　mm

螺钉

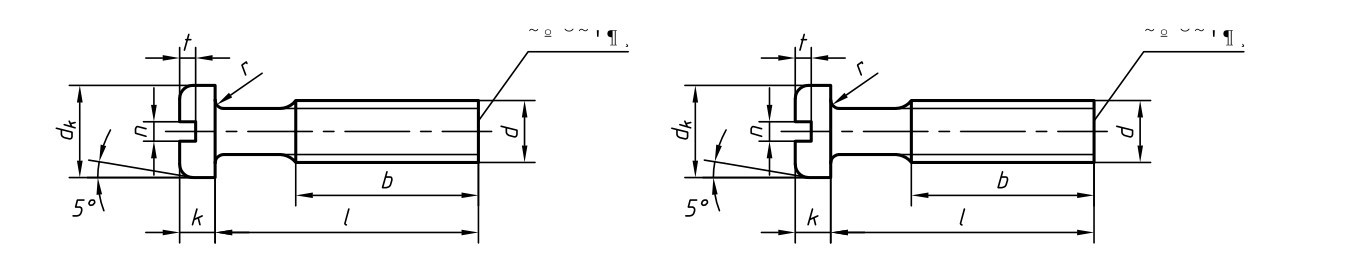

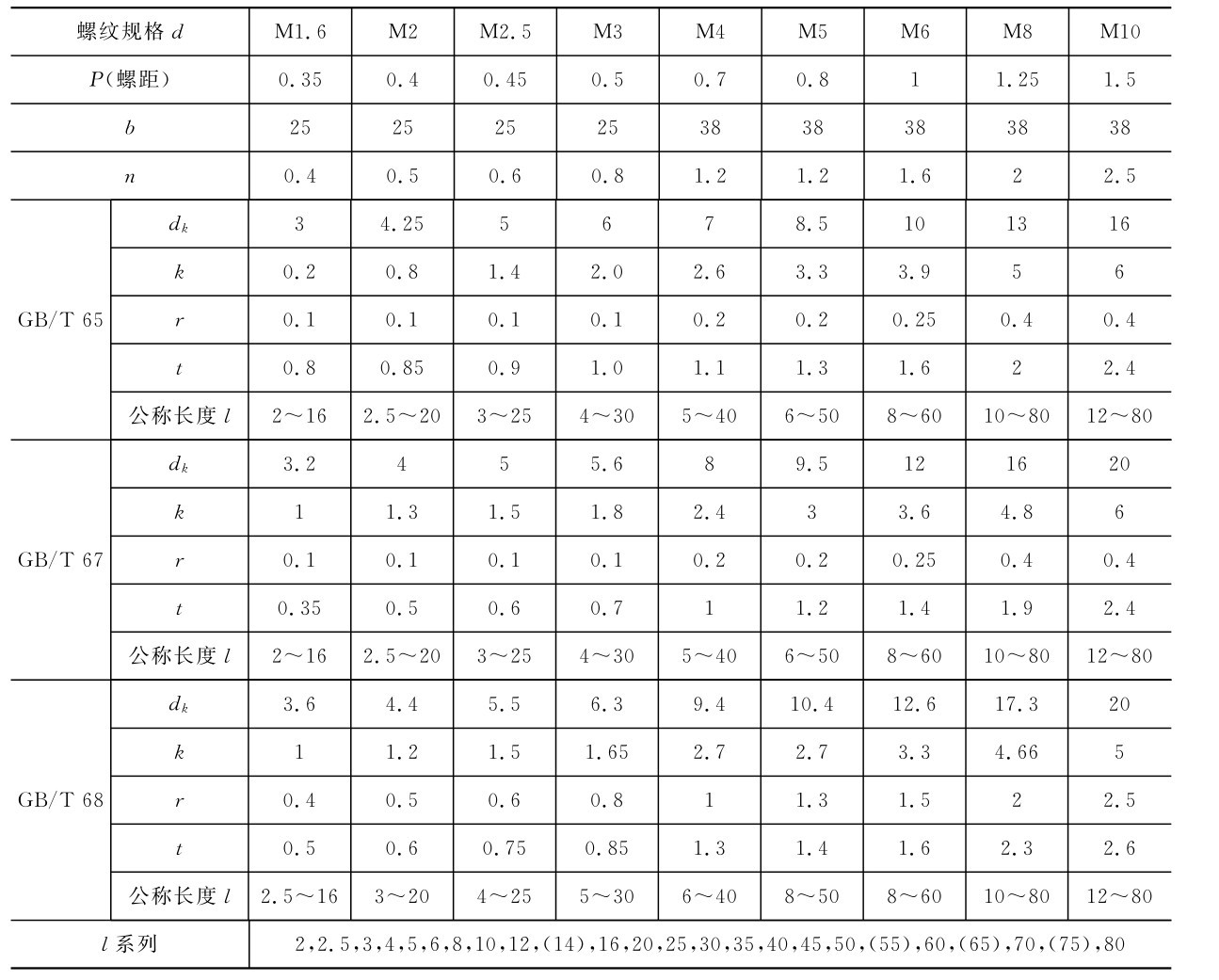

开槽圆柱头螺钉(GB/T65—2008) 开槽盘头螺钉(GB/T67—2008)

开槽沉头螺钉(GB/T68—2000)

标记示例:

螺纹规格d=M5、公称长度l=20mm、性能等级为4.8级,不经表面处理的A级开槽圆柱头螺钉:

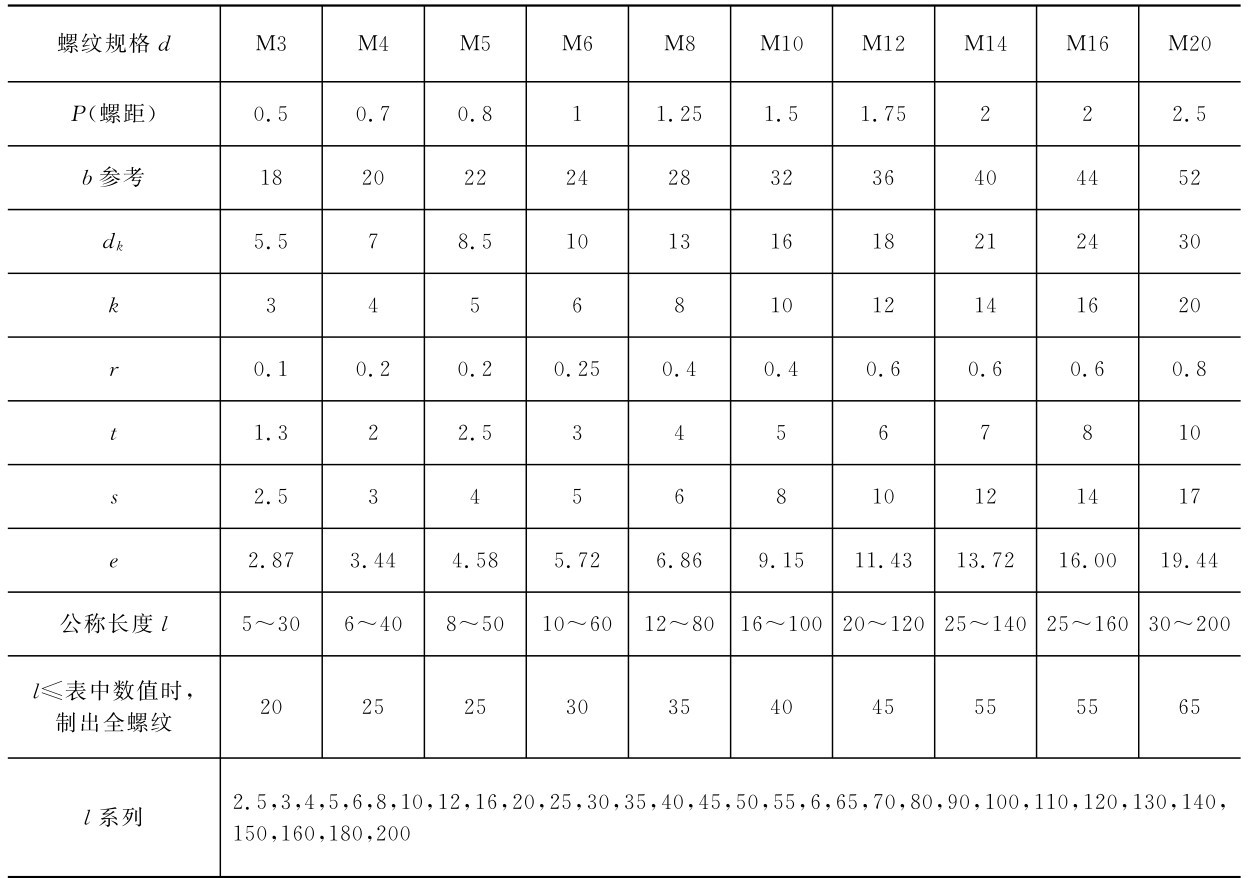

螺钉GB/T65 M5×20内六角圆柱头螺钉(GB/T70.1—2008)

标记示例:

螺纹规格d=M5、公称长度l=20mm、性能等级为8.8级,表面氧化的内六角圆柱头螺钉:

螺钉 GB/T70.1 M5×20

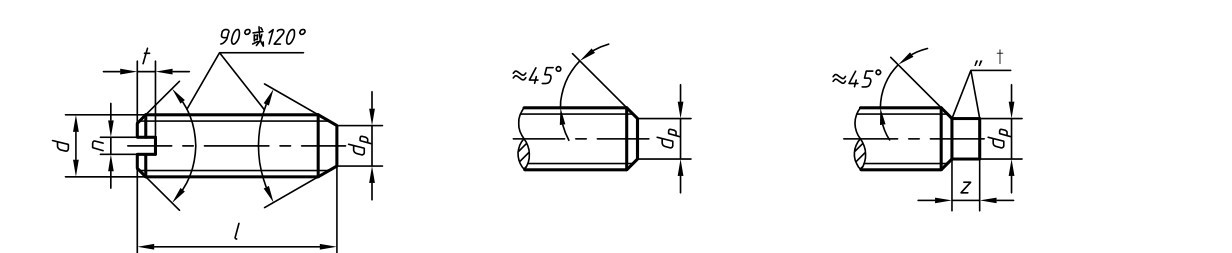

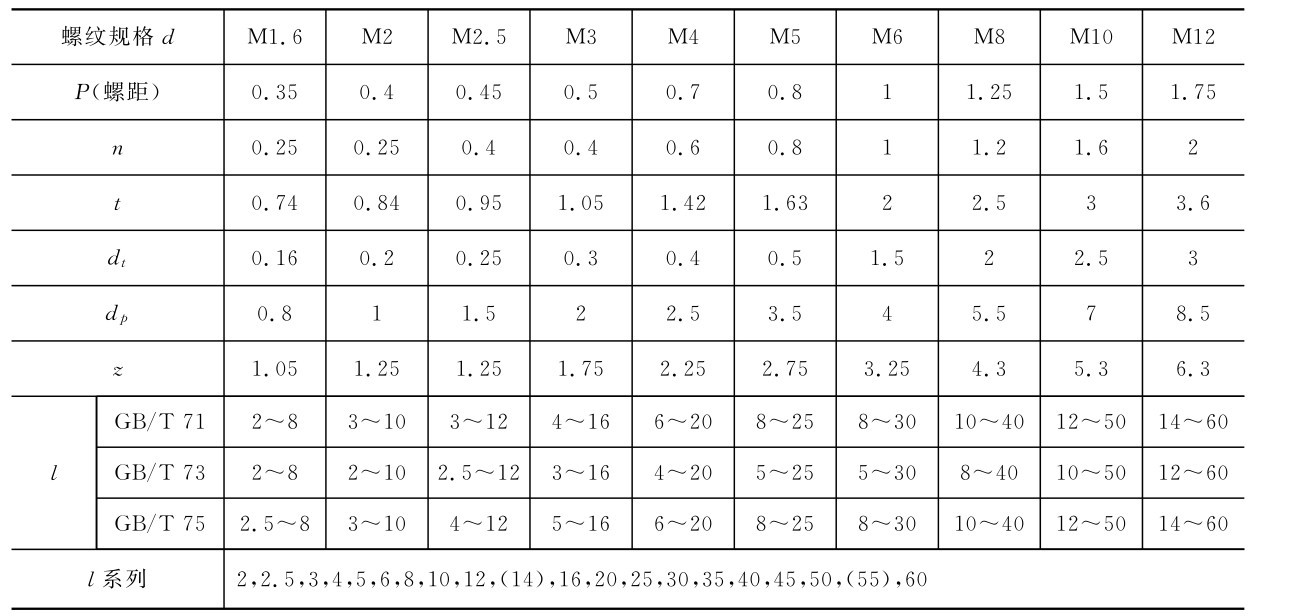

开槽锥端紧定螺钉　开槽平端紧定螺钉　开槽长圆柱端紧定螺钉

(GB/T71—1985) 　(GB/T73—1981) 　(GB/T75—1985)标记示例:

螺纹规格d=M5、公称长度l=12mm、性能等级为14H级、表面氧化的开槽长圆柱端紧定螺钉:

螺钉 GB/T75 M5×12

螺母

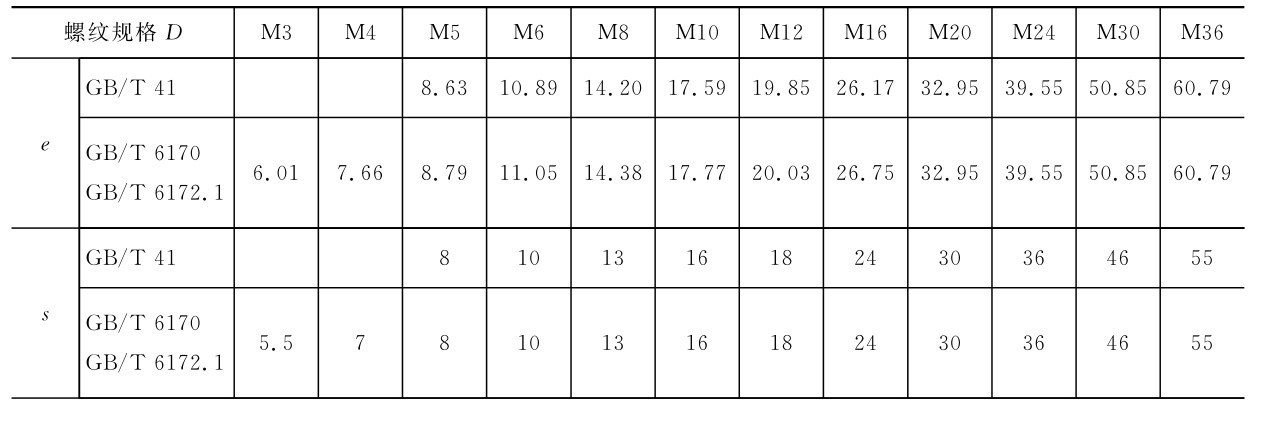

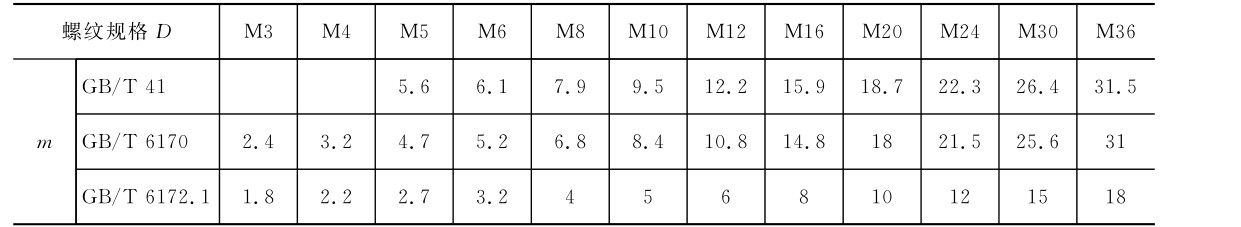

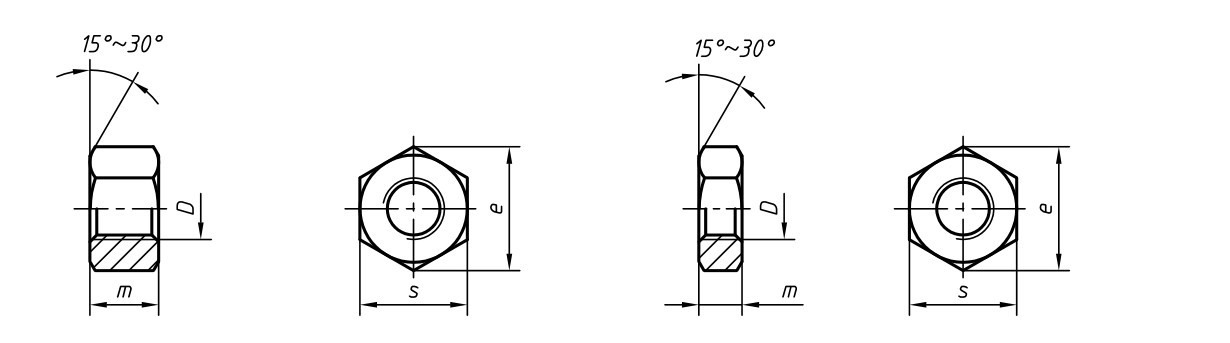

六角螺母—C级　I型六角螺母—A级和B级　六角薄螺母—C级

(GB/T41—2000)

(GB/T6170—2000)

(GB/T6172.1—2000)

标记示例:

螺纹规格D=M12、性能等级为5级、不经表面处理、C级的六角螺母:

螺母 GB/T41 M12

螺纹规格D=M12、性能等级为8级、不经表面处理、A级的I型六角螺母:

螺母 GB/T6170 M12

垫圈

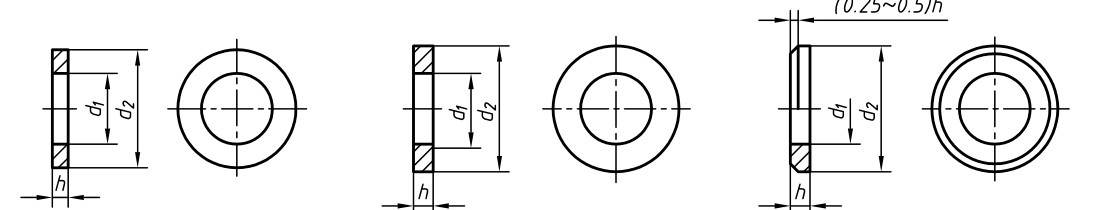

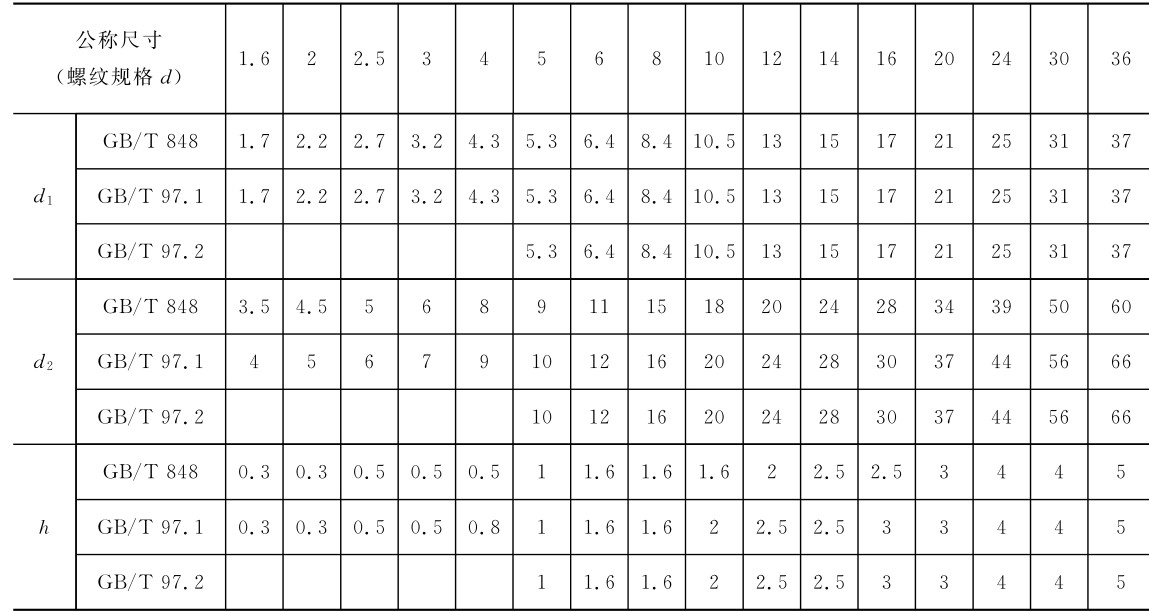

小垫圈—A级　平垫圈—A级　平垫圈 倒角型—A级

(GB/T848—2002) 　(GB/T97.1—2002) 　(GB/T97.2—2002)

标记示例:

小系列、规格8mm、性能等级为140HV级,不经表面处理的平垫圈: 垫圈 GB/T848 8

标准系列、规格8mm、性能等级为140HV级,不经表面处理的平垫圈: 垫圈 GB/T97.1 8

标准系列、规格8mm、性能等级为140HV级,不经表面处理的倒角型平垫圈: 垫圈 GB/T97.2 8

键

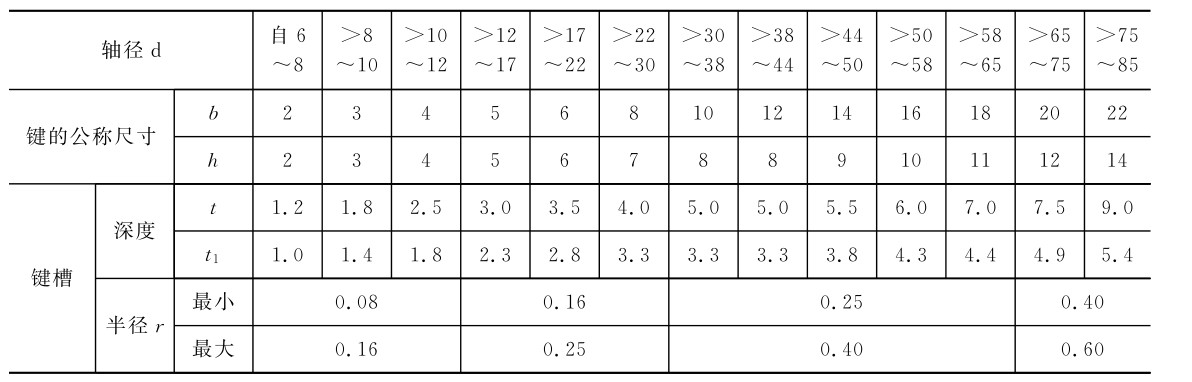

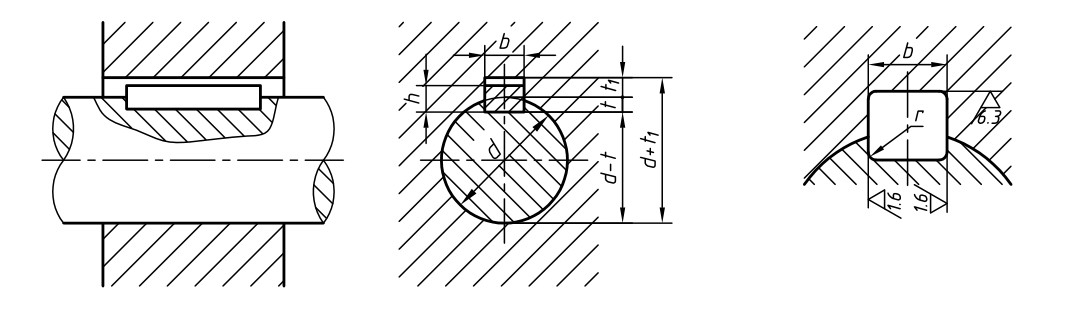

平键和键槽的剖面尺寸(GB/T1095—2003)

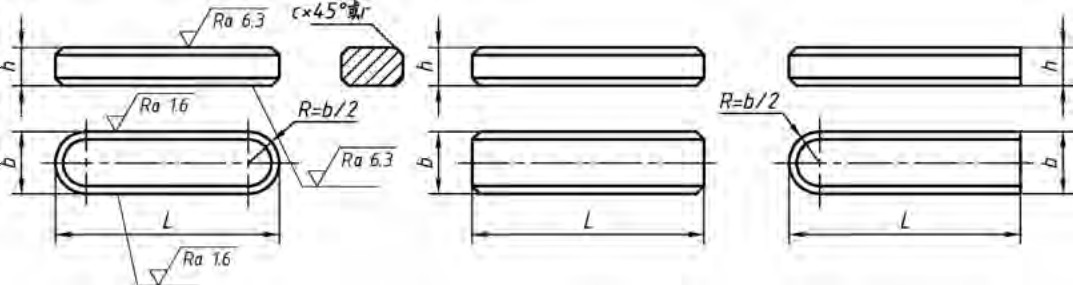

普通平键的型式尺寸(GB/T1096—2003)

标记示例:

圆头普通平键(A型)、b=18mm、h=11mm、L=100mm: GB/T1096 键18×11×100

方头普通平键(B型)、b=18mm、h=11mm、L=100mm: GB/T1096 键B18×11×100

单圆头普通平键(C型)、b=18mm、h=11mm、L=100mm: GB/T1096 键C18×11×100

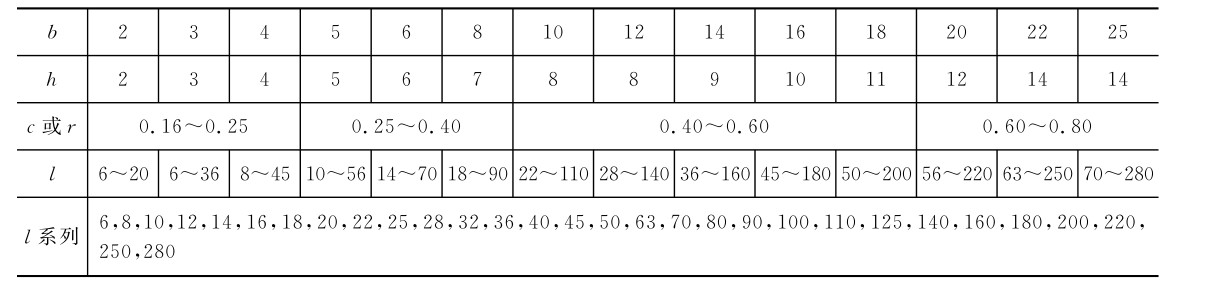

表B- 9　mm

销

圆柱销(GB/T119.1—2000)——不淬硬钢和奥氏体不锈钢

标记示例:

公称直径d=6mm、公差为m6、公称长度l=30mm、材料为钢、不经淬火、不经表面处理:

销 GB/T119.1 6m6×30

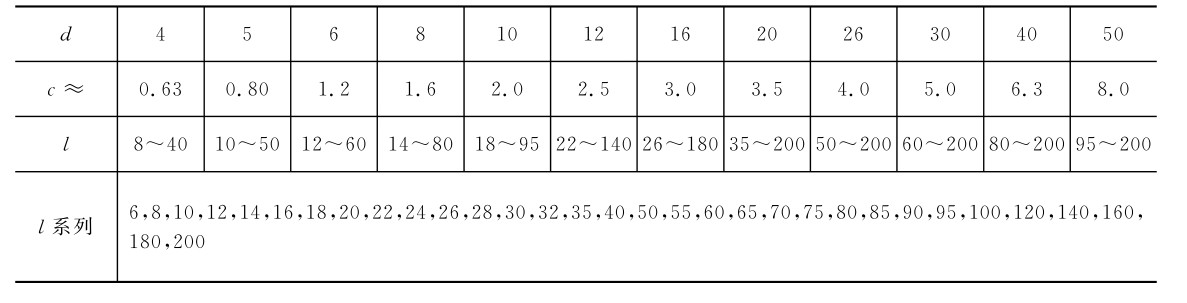

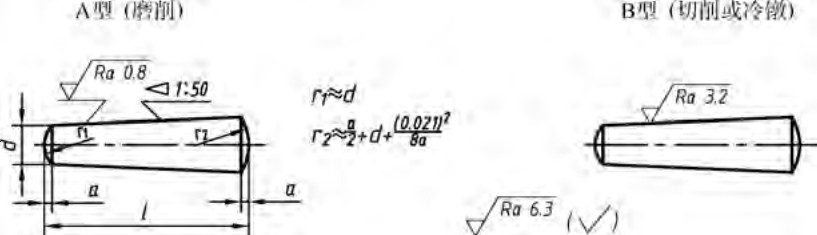

圆锥销(GB/T117—2000)

标记示例:

公称直径d=10mm、长度l=60mm、材料为35钢、热处理硬度28~38HRC、表面氧化处理、A型:

销 GB/T117 10×60

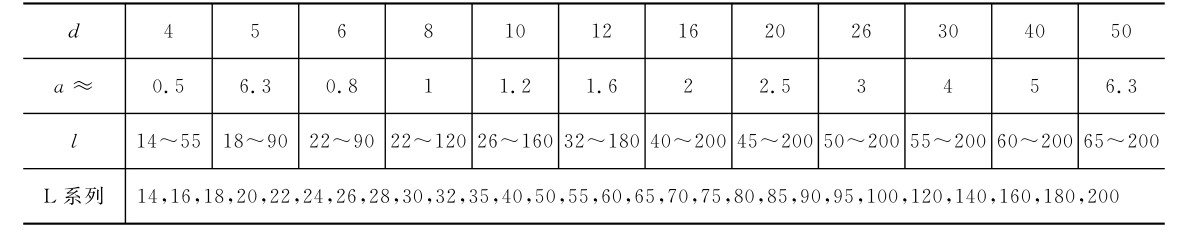

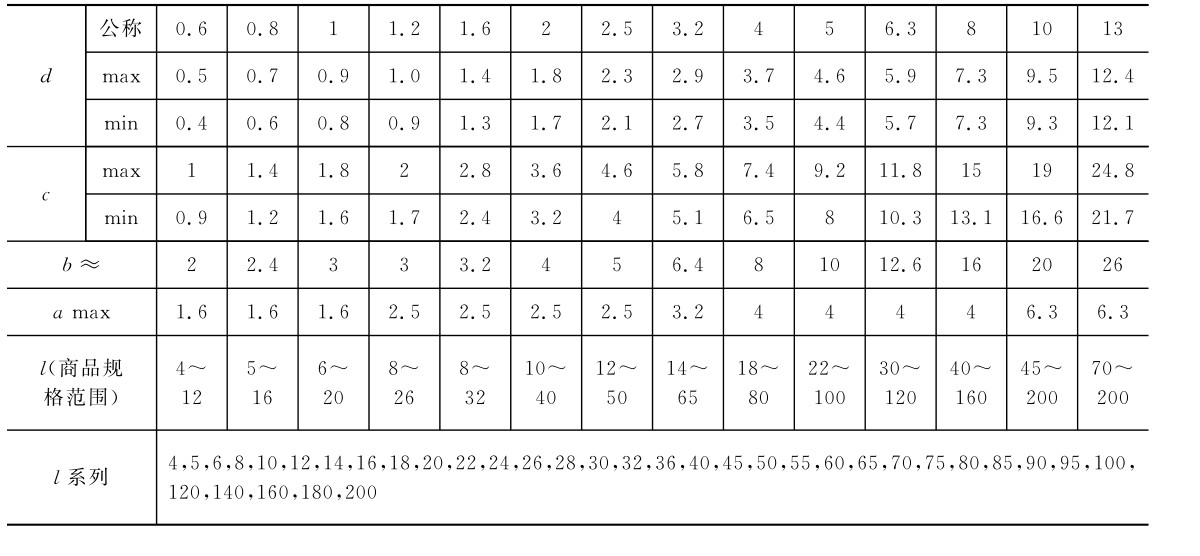

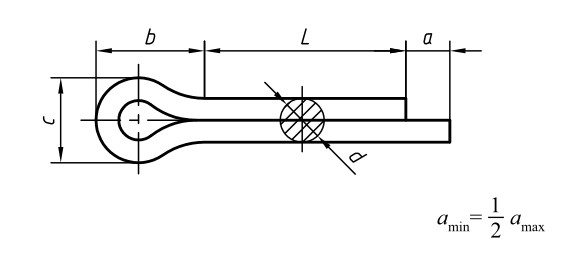

开口销(GB/T91—2000)

标记示例:

公称直径d=5mm、长度l=50mm、材料为低碳钢、不经表面处理:

销 GB/T91 5×50
