6.2 键和销

6.2 键和销

6.2.1 键及其连接

键是标准件。用来连接轴及轴上的传动件(如齿轮、皮带轮等),起传递扭矩的作用。

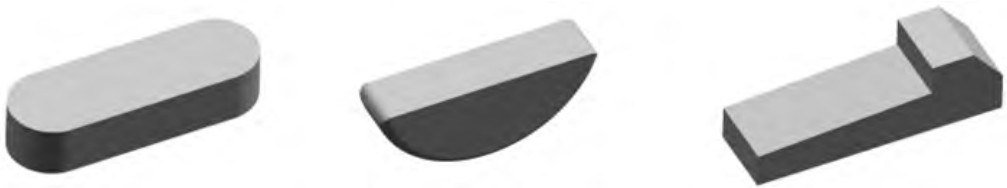

常用的键有普通平键、半圆键和钩头楔键等,如图6 15所示。其中普通平键最为常见。

键的标记通式为:

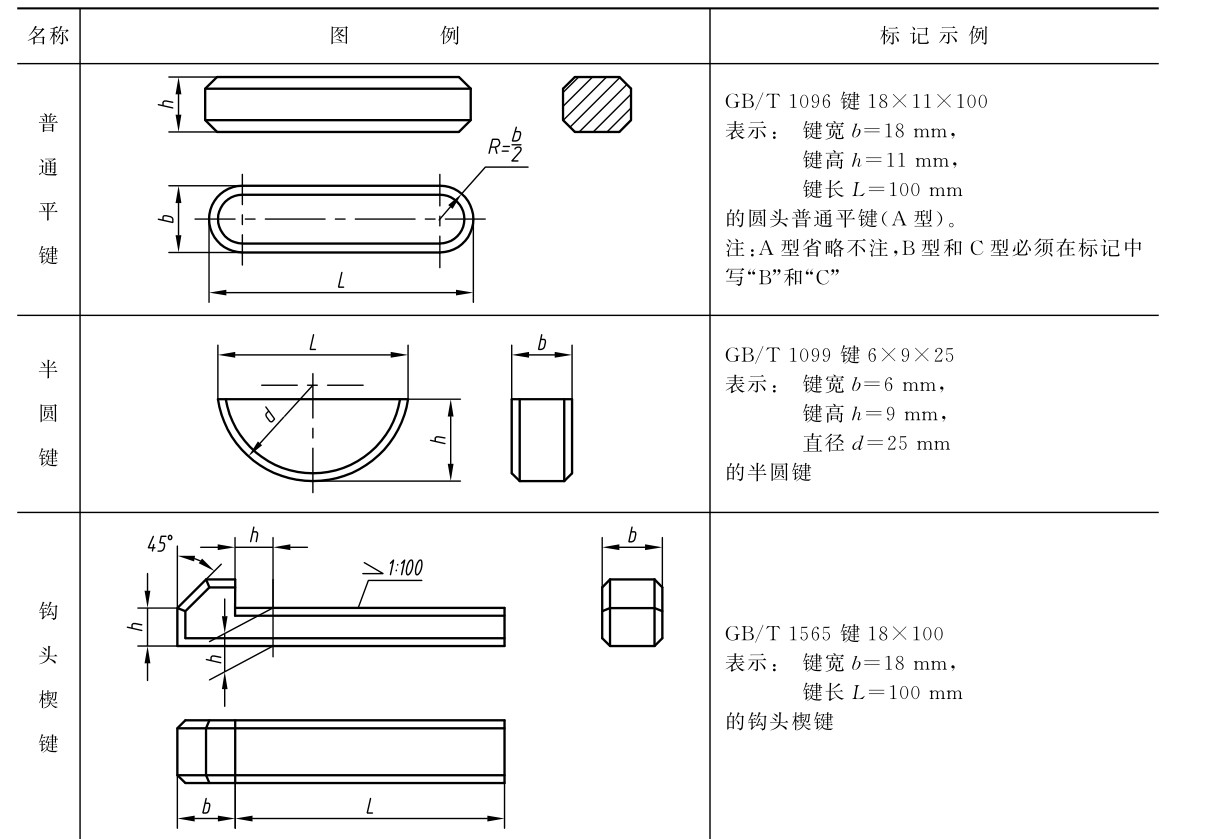

选用时可根据轴的直径查键的标准,得出它的尺寸。平键和钩头楔键的长度L应根据轮毂长度和受力大小选取相应的系列值。表6- 3列出了常用键的形式和标记。

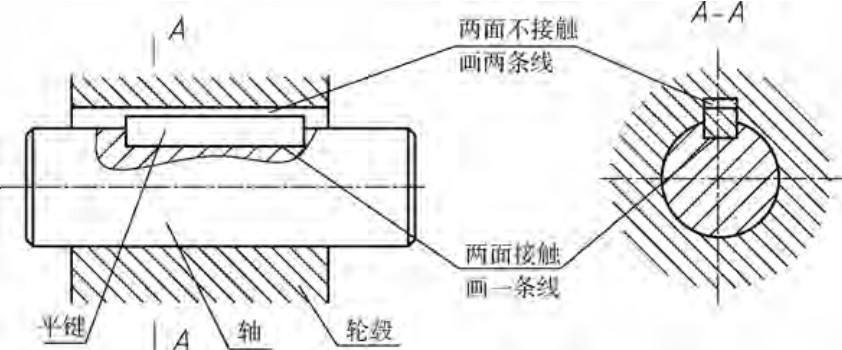

普通平键连接的画法如图6-16所示。绘制时应注意:

(1)当沿键的长度方向剖切时,规定键按不剖绘制;当沿键的横向剖切时,键上应画出剖面线。

(2)为了表示键和轴的连接关系,通常在轴上采取局部剖视。

普通平键连接和半圆键连接时,键的两个侧面为其工作面。依靠键与键槽的相互挤压传递扭矩。装配后它与轴及轮毂的键槽侧面接触画成一条线;键的顶部与轮毂底之间留有间隙,为非工作表面,应画成两条线。

6.2.2 销及其连接

销也是标准件,一般用于零件间的连接和定位。

常用的销有:圆柱销、圆锥销、开口销三种。表6-4列出了销结构形式和标记示例。

销孔一般在装配时加工,通常是对两个被连接件一同钻孔,以保证相对位置的准确性,并要求在相应的零件图上注明,见图6-17。销的连接画法见图6-18。绘制时应注意:在剖视图中,当剖切平面通过销的轴线时,销按不剖画出。
