附表A 螺 纹

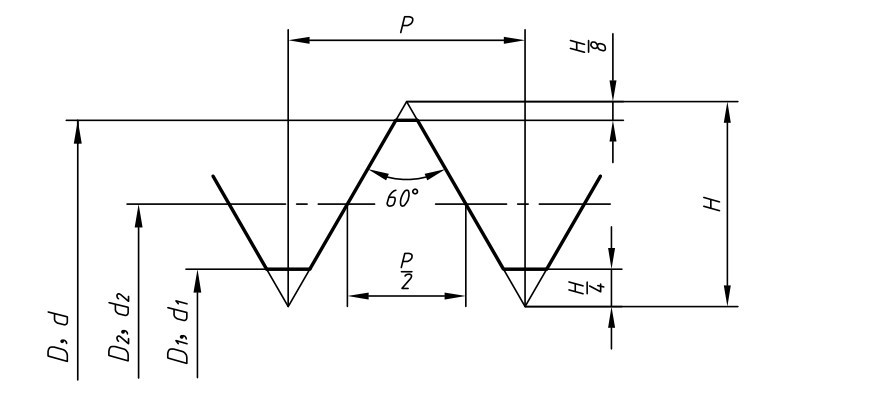

普通螺纹(摘自GB/T193—2003、GB/T196—2003)
标记示例:普通螺纹公称直径10mm,顶径公差带代号5g,中径公差带代号6g
M10-5g6g

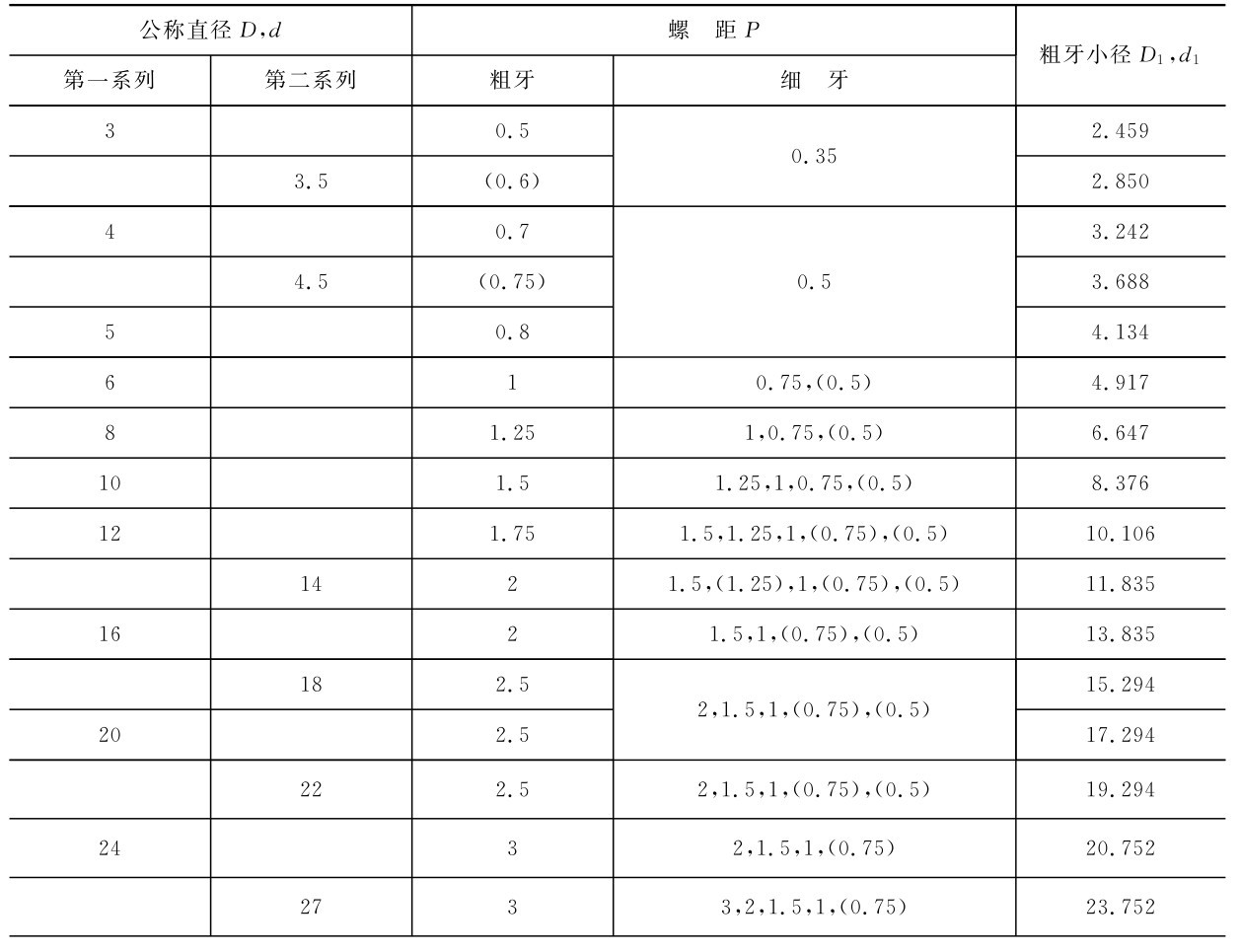

表A- 1 直径与螺距系列、基本尺寸 mm

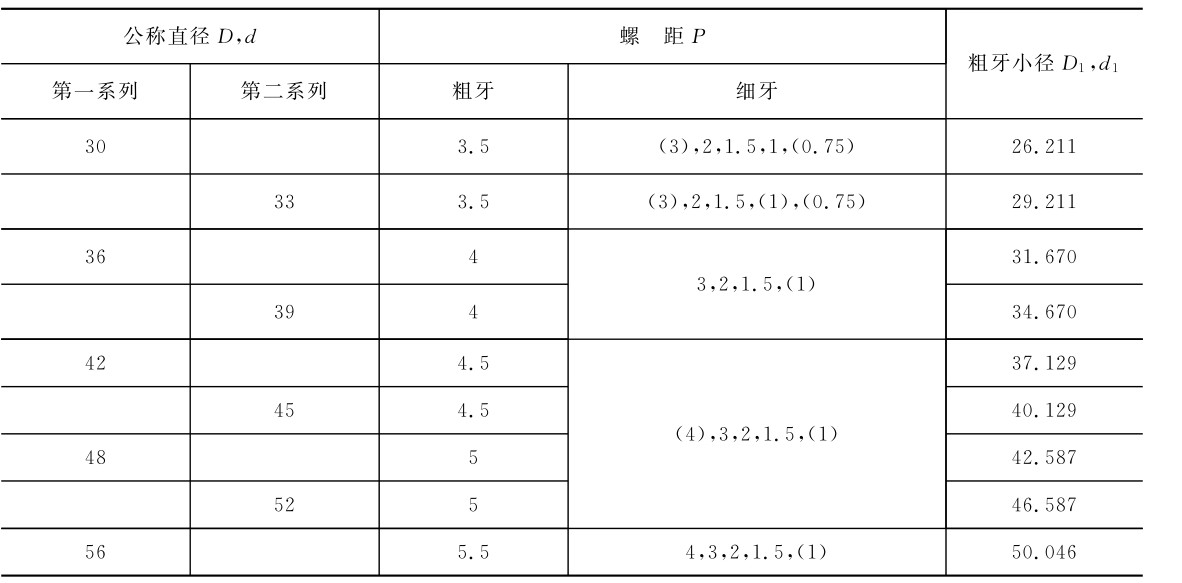

续 表
注:(1)优先选用第一系列,括号内尺寸尽可能不用。第三系列未列入。
(2)中径D2、d2未列入。

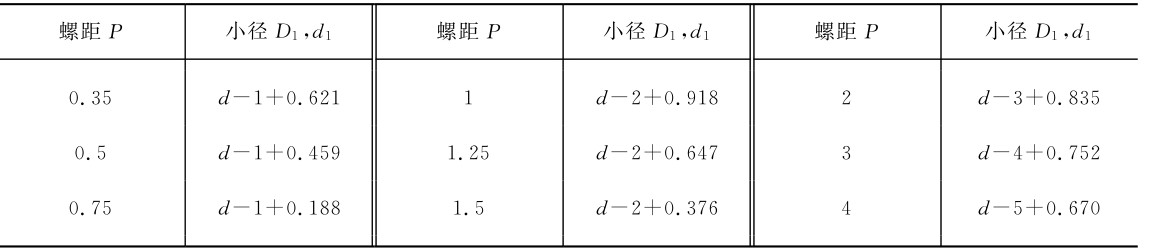

表A- 2 细牙普通螺纹螺距与小径的关系 mm

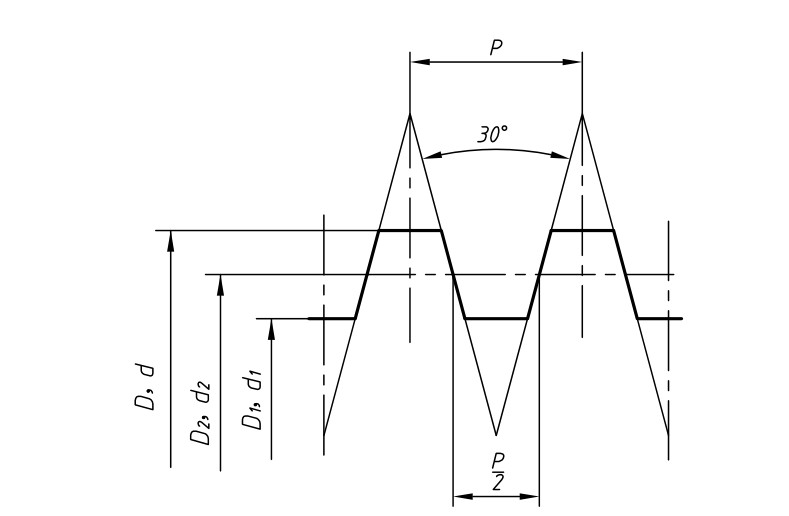

梯形螺纹(摘自GB/T5796.2—2005)
标记示例:梯形螺纹公称直径40mm,螺距7mm,单线:Tr40×7
梯形螺纹公称直径40mm,导程14mm,螺距7mm,左旋(LH):Tr40×14(P7)LH

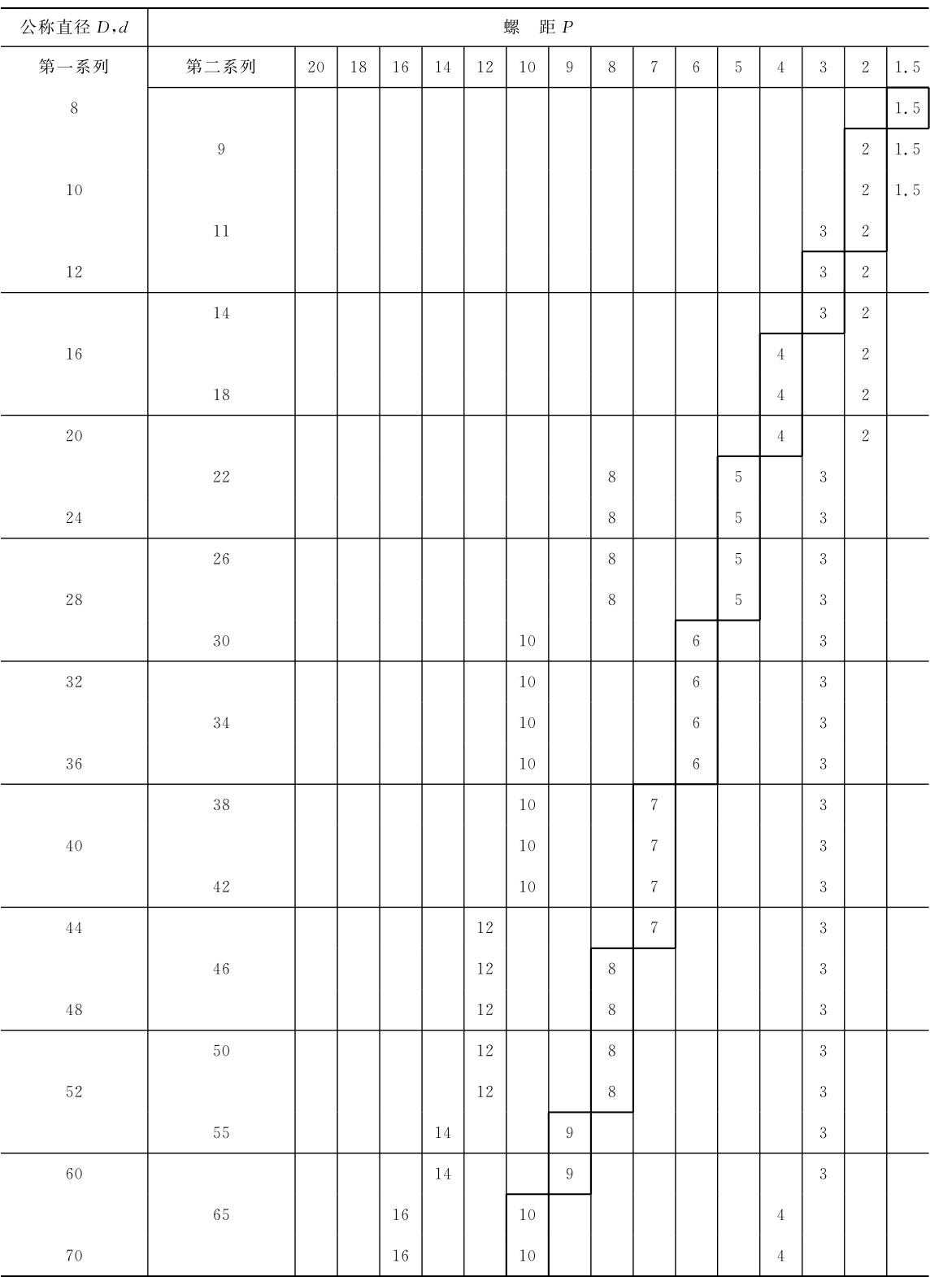

表A- 3 直径与螺距系列 mm
注:(1)优先选用第一系列直径。
(2)螺距优先选用粗黑框内的。

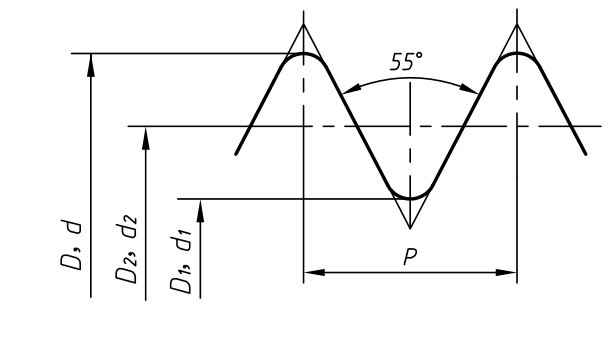

非螺纹密封的管螺纹(摘自GB/T7307—2001)
标记示例:
1
左旋内螺纹 G
LH(右旋不标); 螺纹副(A级内螺纹与B级外螺纹):
1
A级外螺纹G1
A; p G 1
G 1
B

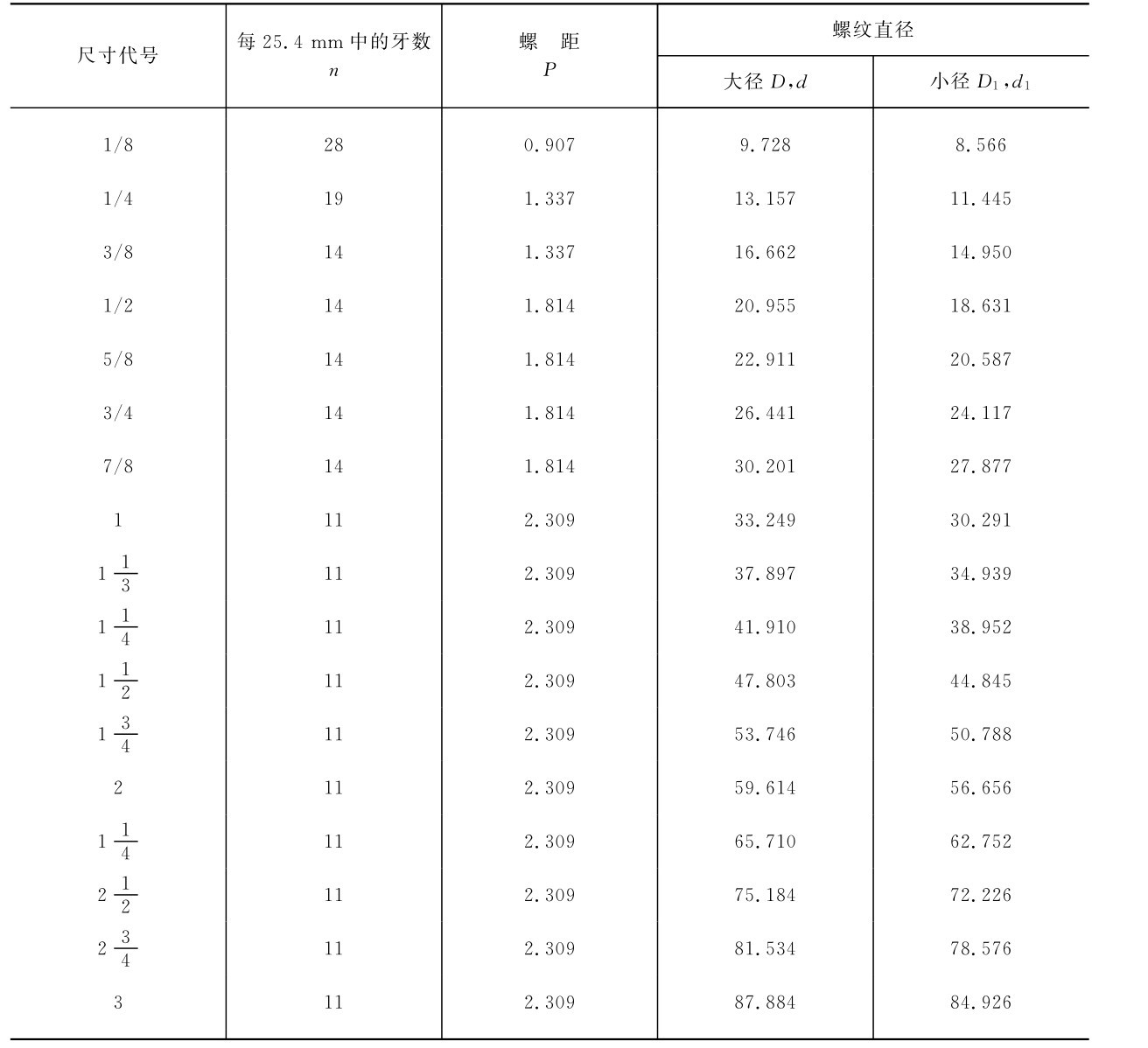

表A- 4 基本尺寸 mm
