7.1 零件图的内容

在零件的生产过程中,要根据图样中注明的材料和数量进行落料;要根据图样表示的形状、大小和技术要求进行加工制造;最后还要根据图样进行检验;因此,零件图应具有制造和检验零件的全部技术资料。一张完整的零件图应包括如下内容(参见图7-1):

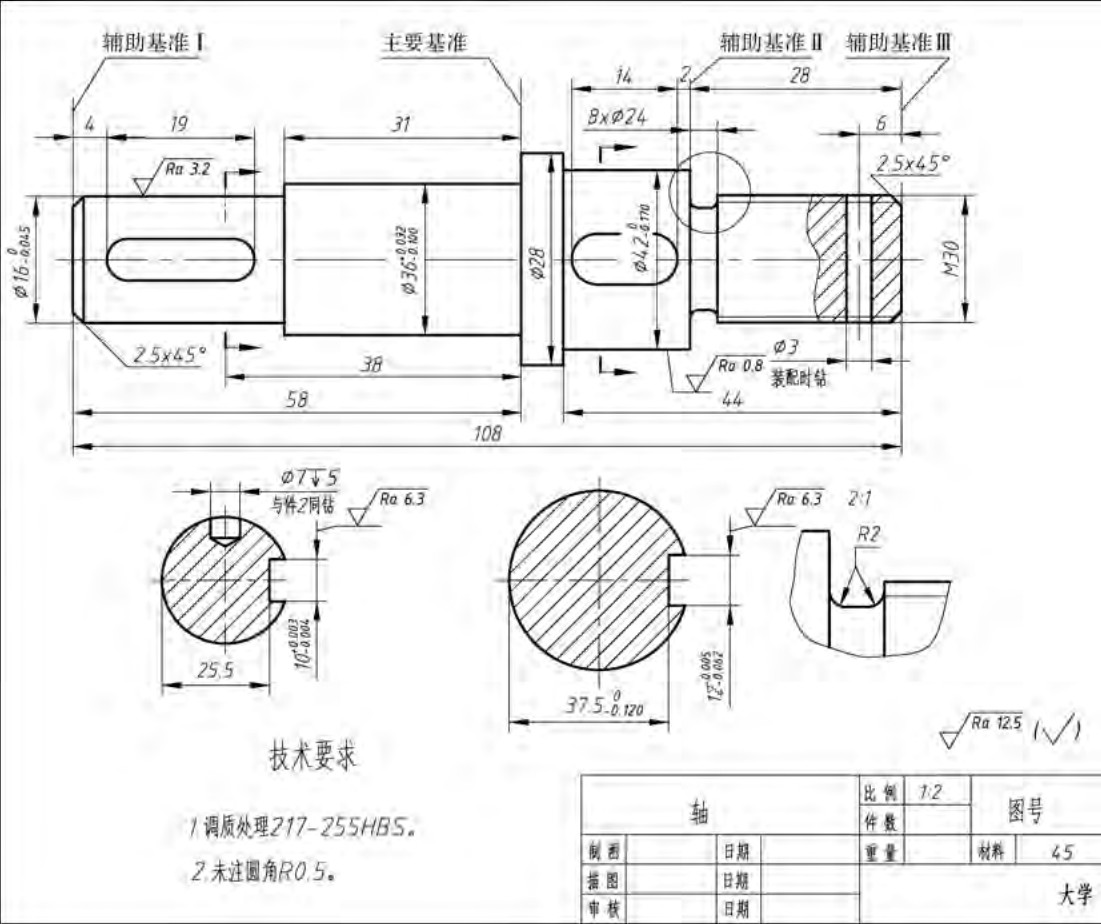

图7- 1 轴零件图

(1)一组视图 综合应用视图、剖视图、断面图等表达方法,将零件各部分的结构和形状正确、完整、清晰地表达出来。

(2)尺寸 正确、完整、清晰、合理地标注出确定零件各部分形状大小和相对位置所需要的全部尺寸。

(3)技术要求 标注和说明零件在制造、检验、材质处理等过程中应达到的一些技术要求。如表面粗糙度、尺寸偏差、形位公差、热处理、表面处理及其他要求。

(4)标题栏 位于图纸的右下角,填写零件的名称、材料、数量、图样比例、制图和审核人的签名和日期等内容。
