滚动轴承是用来支撑轴的标准部件。具有摩擦阻力小、效率高、结构紧凑等特点,所以在机器中使用广泛。

滚动轴承一般由内圈、外圈、滚动体和保持架四个部分组成,如图6-19所示。通常是外圈装在机体上固定不动,内圈装在轴上并随轴一起转动。

滚动轴承按其受载荷情况不同,可分为三大类:

向心轴承 主要承受径向载荷;

推力轴承 主要承受轴向载荷;

向心推力轴承 同时能承受径向载荷和轴向载荷。

6.3.1 滚动轴承的代号

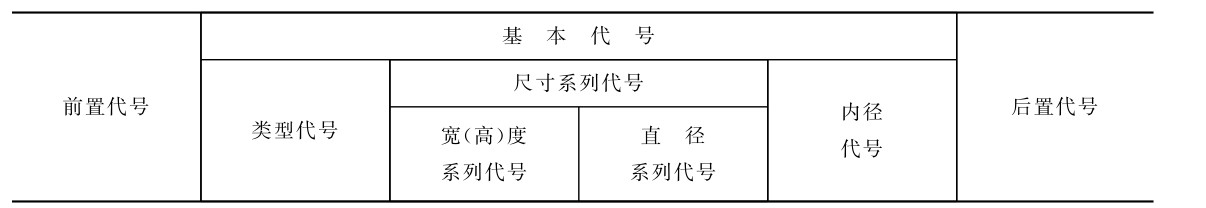

滚动轴承代号由前置代号、基本代号和后置代号构成,其排列见表6-5。由于滚动轴承的种类及结构繁多,代号涉及许多因素,需要时可查阅相关标准。

滚动轴承基本代号标记示例:

轴承32308 3——类型代号,表示圆锥滚子轴承;

23——尺寸系列代号,表示宽度系列代号是2、直径系列代号是3;

08——内径代号,表示该轴承的内径为8×5=40mm。

轴承6207 6——类型代号,表示深沟球轴承;

2——表示02尺寸系列,0宽度系列代号,省略;2为直径系列代号;

07——内径代号,表示该轴承的内径为7×5=35mm。

内径代号(当10mm≤内径d≤20mm时),代号数字00、01、02、03分别表示内径d=10mm、12mm、15mm、17mm;代号数字≥04,则代号数字乘以5,即为轴承内径d。

6.3.2 滚动轴承的标记

滚动轴承的标记形式为:轴承名称、轴承代号和标准编号三部分。

标记示例:滚动轴承 6405 GB/T276—2013。

6.3.3 滚动轴承的画法

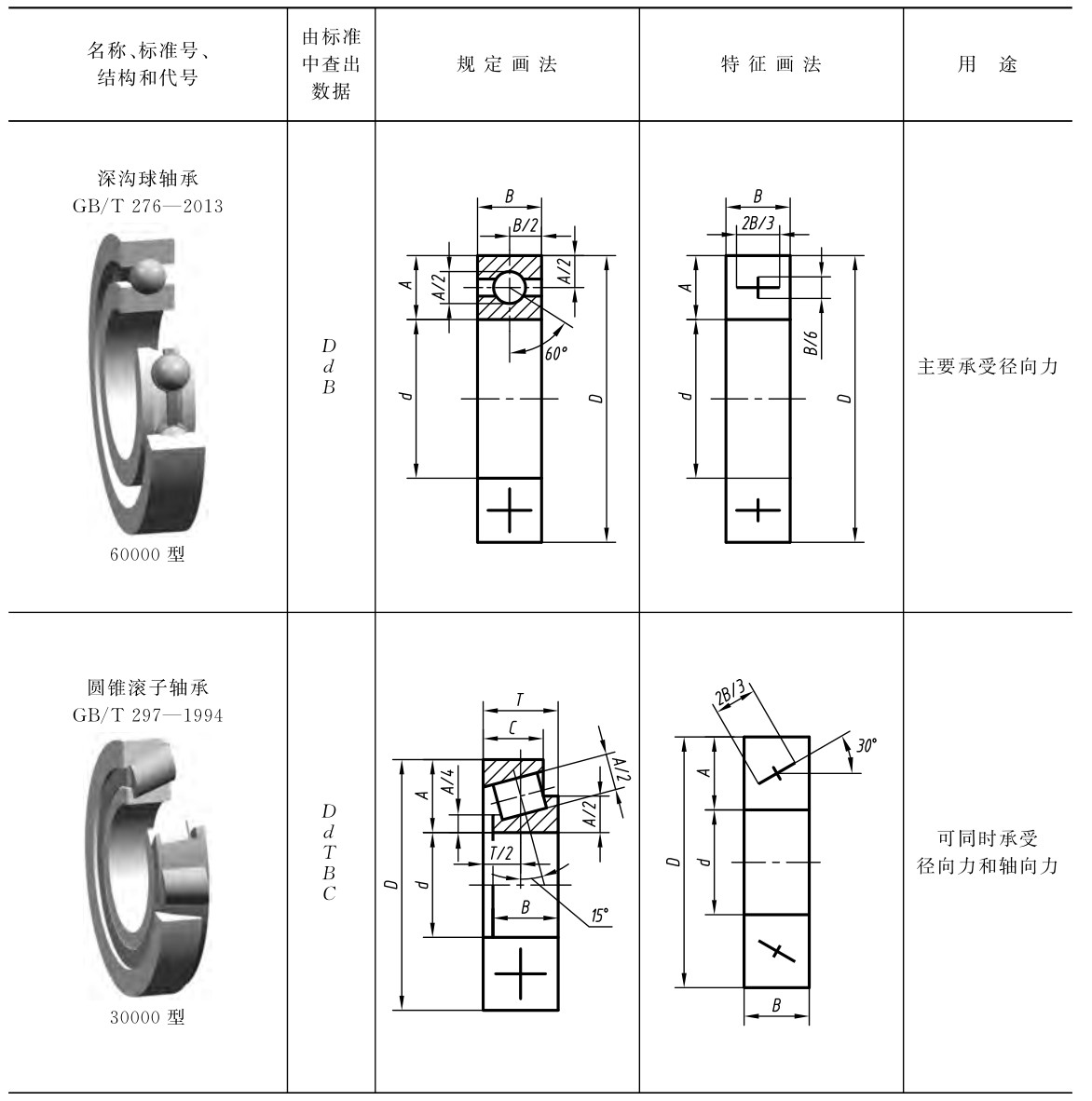

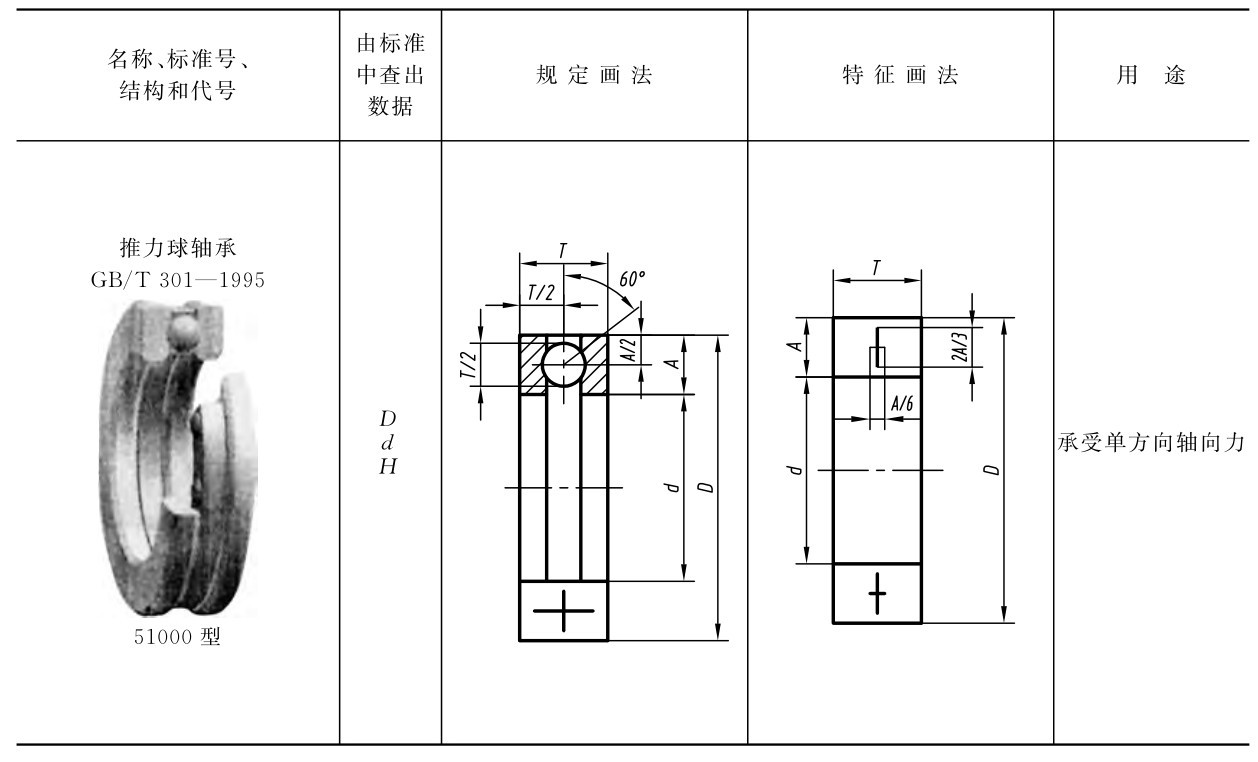

常用滚动轴承的代号、结构形式、规定画法、特征画法和用途,见表66。
