5.6.4  双脱模机构

在设计模具时，原则上应力求使塑件留在动模一边。但有时由于塑件形状比较特殊，会使塑件留于定模一边或者留于动定模的可能性都存在时，这样就应考虑在定模上设置脱模机构。图5-89介绍了两种常见的结构形式。图5-89a是利用弹簧的弹力使塑件首先从定模内脱出，留在动模上，然后再利用动模上的推出机构使塑件脱模。这种形式结构紧凑、简单，适用于塑件对定模黏附力不大、脱模距离不长的塑件，要注意弹簧的失效问题。图5-89b是利用杠杆的作用实现定模脱模的结构，开模时固定于动模上的滚轮压动杠杆，使定模推出装置动作，迫使塑件留于动模上，然后再利用动模上的推出机构使塑件脱模。

图5-90是气动双脱模机构，动定模均有进气口与气阀。开模时，首先定模的电磁阀开启，使塑件脱离定模而留在动模型芯上，定模电磁阀关闭。开模终止时，动模电磁阀开启把塑件吹落。

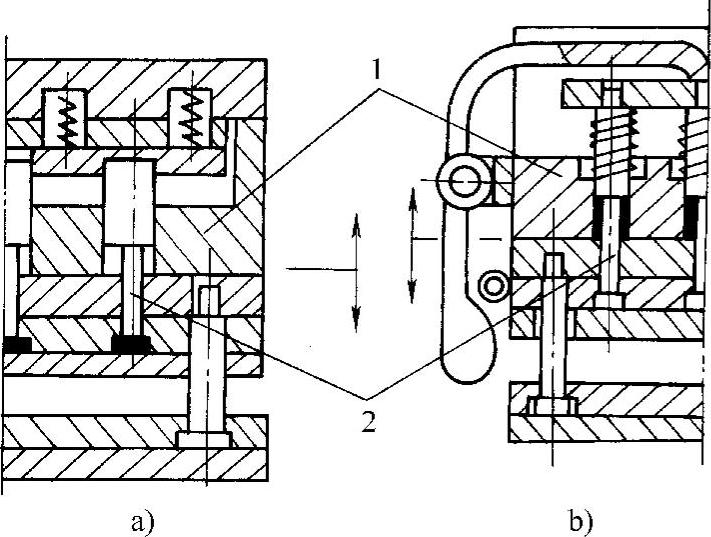

图5-89 双脱模机构

1—型腔 2—型芯
