实例2：某大厅不锈钢边框全玻璃隔断的工程量计算

实例 2：某大厅不锈钢边框全玻璃隔断的工程量计算

如图3-3、图3-4所示为某大厅不锈钢边框全玻璃隔断，玻璃隔断为15mm厚，计算不锈钢边框和15mm钢化玻璃全玻璃隔断工程量。

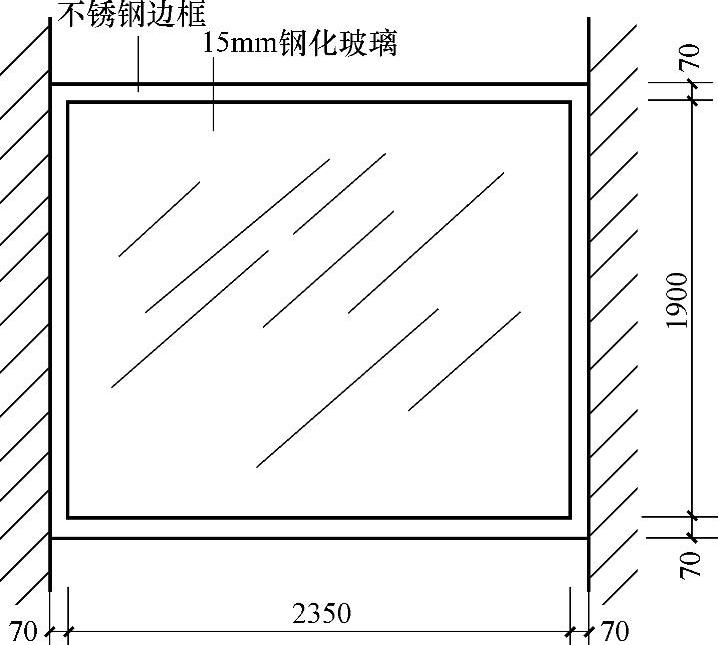

图3-3 全玻璃隔断示意图（单位：mm）

图3-4 全玻璃隔断与墙连接示意图（单位：mm）

【解】

（1）不锈钢边框

S=0.07×（2.42+1.97）×2×2+0.03×2×（2.35+1.9）×2+0.07×2.49×2

=1.2292+0.51+0.3486

=2.09（m²）

【注释】 2350+70=2420（mm）=2.42（m）

（2）15mm钢化玻璃

2.35×1.9=4.47（m²）
