实例7：现浇混凝土顶棚抹石灰砂浆工程量计算

实例7： 现浇混凝土顶棚抹石灰砂浆工程量计算

如图4-8所示，计算井字梁顶棚抹石灰砂浆工程量。

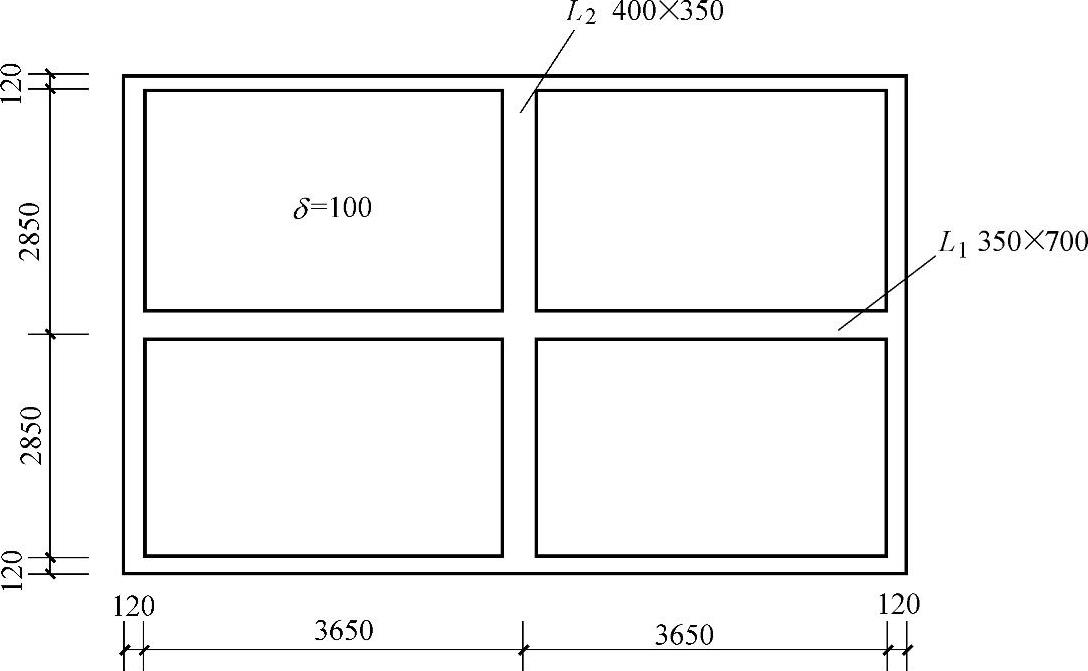

图4-8 顶棚抹石灰砂浆示意图（单位：mm）

【解】

（1）主墙间水平投影面积

S_水平=（7.3-0.24）×（5.7-0.24）

=7.06×5.46

=38.5476（m²）

（2）主梁侧面展开面积

S_主=（7.3-0.24-0.4）×（0.7-0.1）×2×1+（0.7-0.4）×0.4×2

=6.66×0.6×2×1+0.24

=8.232（m²）

（3）次梁侧面展开面积

S_次=（5.7-0.24-0.35）×（0.35-0.1）×2×1

=5.11×0.25×2×1

=2.555（m²）

（4）合计

S=S_水平+S_主+S次

=38.5476+8.232+2.555

=49.34（m²）

【注释】 做本题时脑海中要形与一个立体的井字梁顶棚图。

3650+3650=7300（mm）=7.3（m）

2850+2850=5700（mm）=5.7（m）
