五、知识链接
1.什么是图库，有什么作用？
力控的图库中提供的精灵不仅仅只是一个静态的图形符号，还具有动画和事件配置，在工程中使用这些图形时，不需要重新定义它们，只需要将其中使用的变量替换为工程中的实际变量即可。图库中图形的使用方法类似于工具箱中图形的使用，从图库中拖出，修改大小、位置等属性即可。

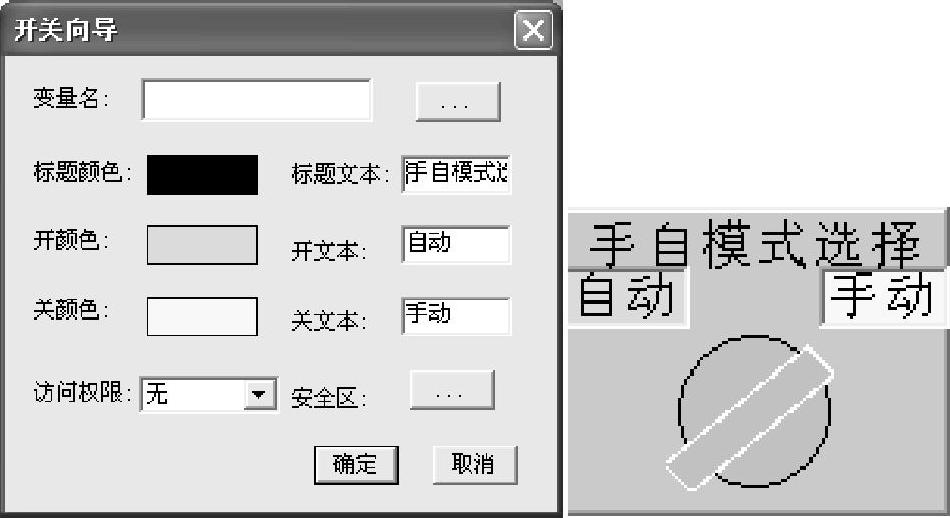

图1-3-5 开关向导和档位开关

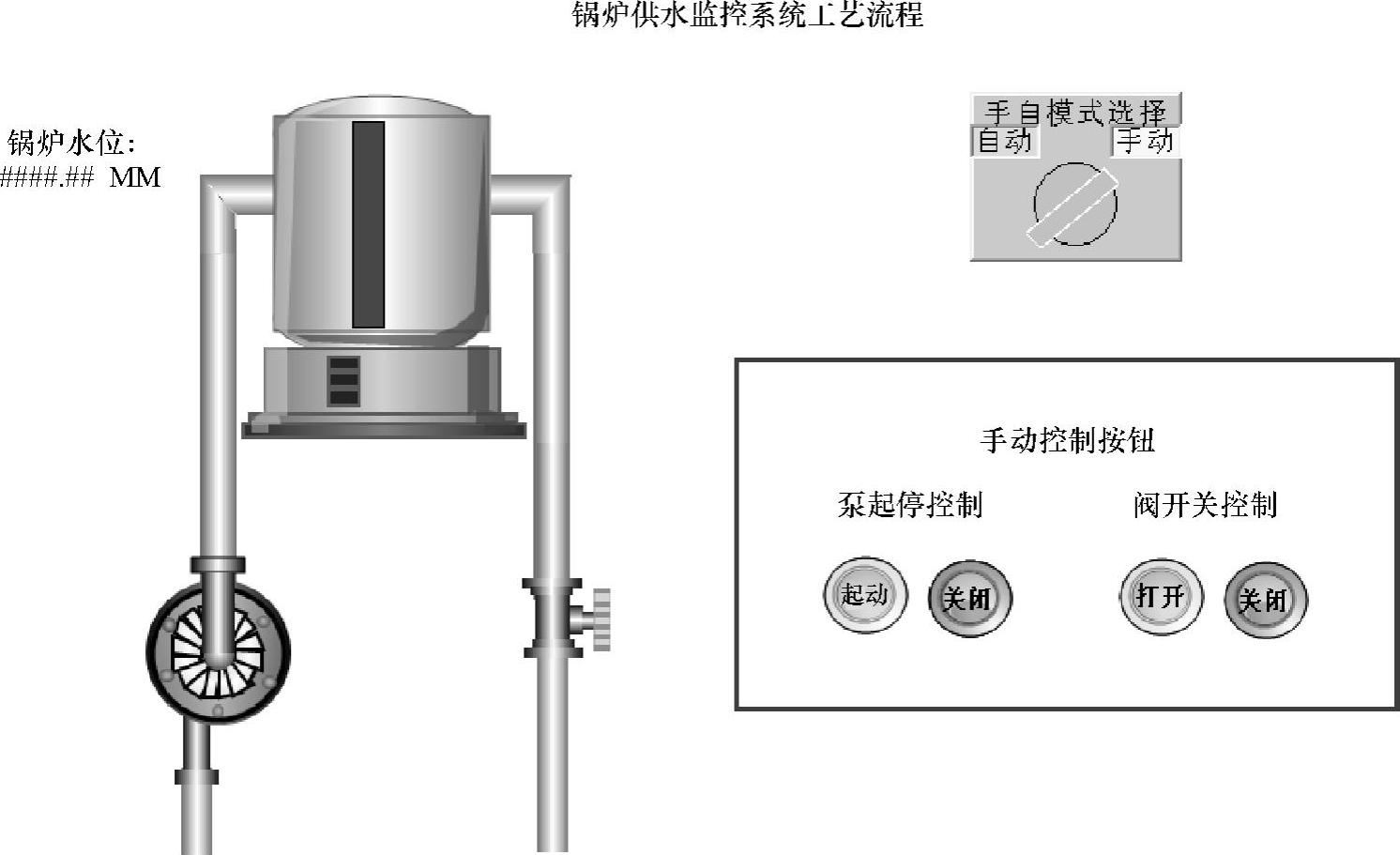

图1-3-6 锅炉监控系统组态画面
力控的图库是开放性的，用户可以将制作好的组合图形直接添加到图库中，便于日后的重新利用，接下来将介绍图库的制作。
图库内的精灵都是由各种基本图形（线、填充体、文本、按钮等）组合而成的。同时还可以对这些基本图形使用风格管理器里的画刷进行修饰，若要创建一个标准图库，可以用各种简单图形（如线、填充体、文本、按钮等）在画面上绘出所要制作的图库对象的形状，然后把构成标准图库的简单图形全部选中（不要选中其他图形），打成智能单元，我们可以在智能单元内部对这些简单的图元进行动画连接（如目标移动、旋转、填充、尺寸变化、数值输出、显示隐藏以及设置其流动属性等），最后形成图库，那么下次在调用相同的图形时就可以直接从图库中引用，只要将对应的属性关联上变量即可。
2.图库中对象的分类
图库是用计算机语言编写的一部分组件，它们的文件是以dll为扩展名的，它的图形是一个“矢量”，任意放大和缩小均不会失真，同时子图精灵的动画定义可以直接进行变量选取。
以图库里面的仪表为例，双击仪表精灵，则该图粘贴到窗口。拖曳时可见仪表按一定的比例进行缩放，不会变形。双击进行仪表向导设定，仪表中的指针可以根据变量的变化进行变化。
图库中图形对象分为3类：类别1（GDI+）、类别2（GDI）和类别3（精灵）。
（1）类别1（GDI+）
图库是力控自身提供的使用GDI+技术绘制好的精灵对象，其中已包括预先定义好的动画连接，具备特定的动画效果，它的图形是“矢量”，任意放大和缩小均不会失真，用户可直接将对应的属性关联上变量，即可使用。
（2）类别2（GDI）
图库由若干简单图形对象组成，是用力控中的图形开发工具进行绘制的，然后打成单元或智能单元，可以任意进行缩放处理，也可以打散单元进行处理。力控的子图库中提供了包括控制按钮、指示表、阀门、电机、泵、管路和其他标准工业元件在内的数千个子图，工程人员可以从子图库中取出子图加到自己的应用中，并按照需要任意调整大小。
（3）类别3（精灵）
包含由系统预先定义的动画连接，具备特定动画效果。同时它的图形也是“矢量”，任意放大和缩小均不会失真，与接口开发比较，不同的是精灵图库中的图元是使用GDI技术绘制而成，精灵图库中的图形对象的动画定义可以直接进行变量选取。
3.图层的概念
在开发系统窗口画面中，每个画面被划分为32（从1～32）个可视逻辑图层，并且每个对象可显示在一个或更多个逻辑图层上。
例如，如果在一个画面中的所有管道被分配在图层5，当画面的可见图层包括级别为5时，它们将被显示出来。对象可以属于多个图层，所以如果这些管道属于图层5和图层10。当两个中任意一个图层显示时，它们都将会被显示出来。
