三、任务分析

三、任务分析

1.控制要求

从项目分析中我们可以得出系统的控制要求如下。

（1）能实现系统的手自动切换

手动工作模式下：水泵的起停全由手动控制按钮来控制。

自动工作模式下：当水位低于下限水位（起泵水位LO）时，自动起动水泵。

当水位高于上限水位（停泵水位HI）时，自动停止水泵。3个水箱中的HH、HI、LO、LL的值可以通过界面进行修改。

（2）自动记录设备运行时间

为了延长水泵的使用寿命，通常要求水泵的累计运行时间尽可能相同，故控制系统应具有自动记录设备运行时间的功能，并能在组态监控界面中进行显示。

（3）自动确定互为备用

中区生活水泵和高区生活水泵分别为1用1备。每次起动水泵时，优先起动累计运行时间短的水泵，另一台为备用泵。当一台水泵故障时，备用水泵直接投入运行。主用泵故障信号消失时仍由备用泵工作，直至下一次起动水泵（防止故障信号反复出现造成主用泵和备用泵频繁切换）。

同时根据系统提供的资料知道生活水池高度为5m，中区和高区水箱均为3m。初始的生活水箱的HH=4.5m（溢流水位），HL=3.5m（生活泵停泵水位），LO=2.5m（水位过低报警），LL=1.5m（消防泵停泵水位）。初始的中区生活水箱的HH=2.6m（溢流水位），HL=2.0m（生活泵停泵水位），LO=1.0m（生活泵起泵水位），LL=0.8m（水位过低）。初始的高区水箱的各个报警值与中区水箱一致。

2.I/O分配表

根据系统接线图可以整理出系统的I/O分配表，如表2-2-1所示。

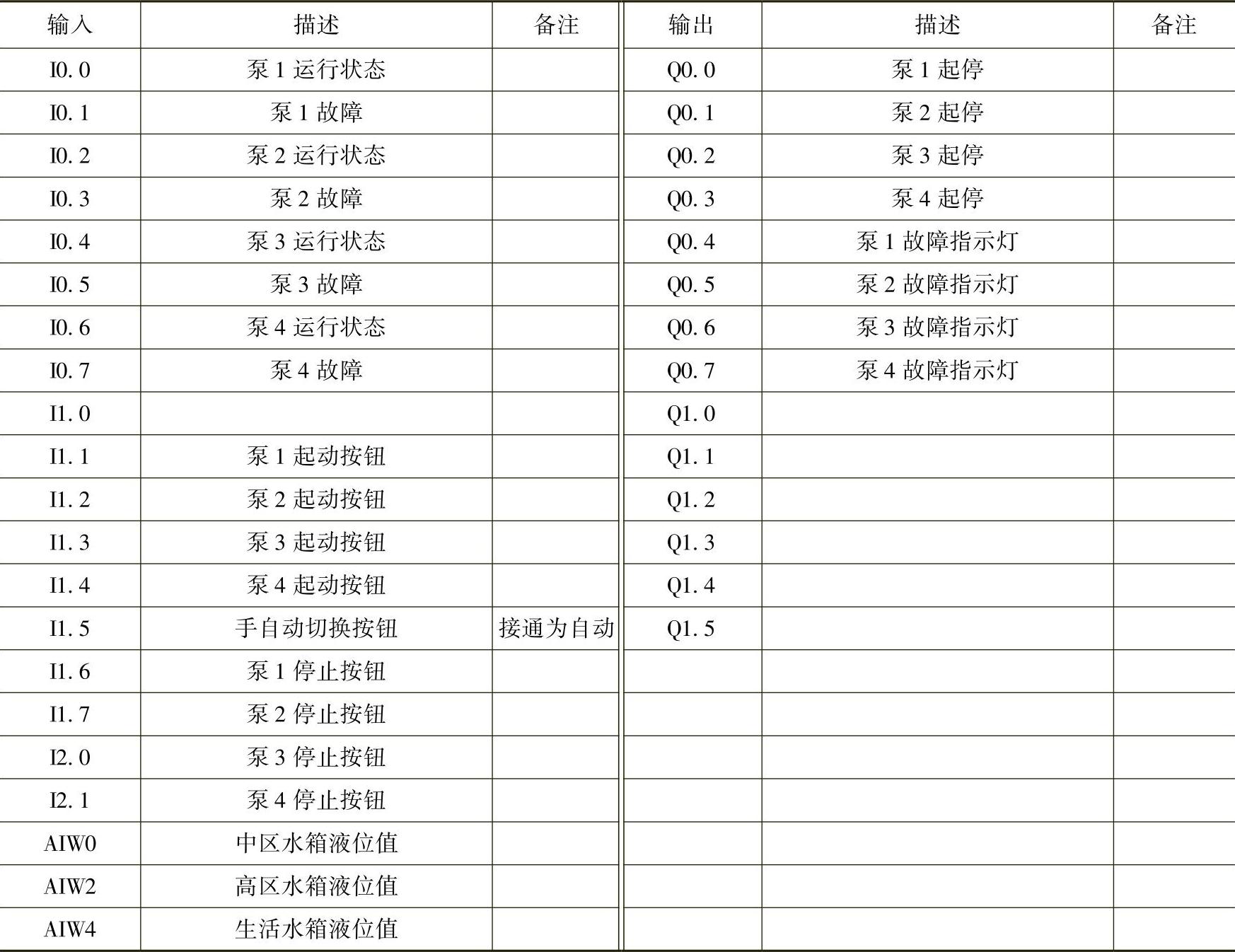

表2-2-1 PLC-I/O对照表（西门子-S7-200-CPU226+EM235）
