六、扩展知识
1.什么是PPI和MPI电缆？
PPI和MPI都是西门子PLC的通信电缆。PPI是英文Point Point Interface三个单词的首字母，意为点点通信。MPI是英文Muti-Point Interface 3个单词的首字母，意为多点通信。通常PPI多数应用于S7-200系统中，MPI多应用于300系统。电缆接入PC端的接口有串口和USB口两种接口形式，分别有USB-PPI和USB-MPI的标识。USB-PPI通信电缆如图1-4-23所示，RS232-MPI通信电缆如图1-4-24所示。

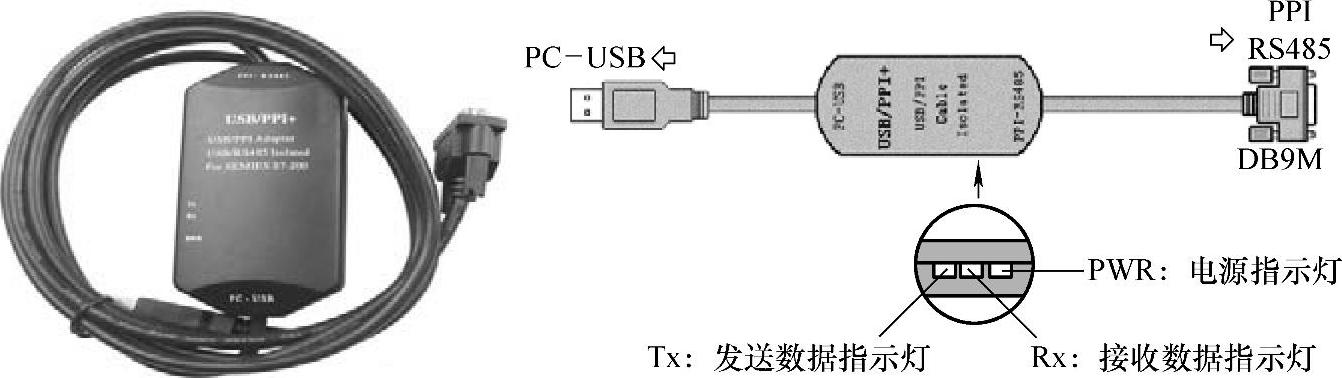

图1-4-23 USB-PPI通信电缆

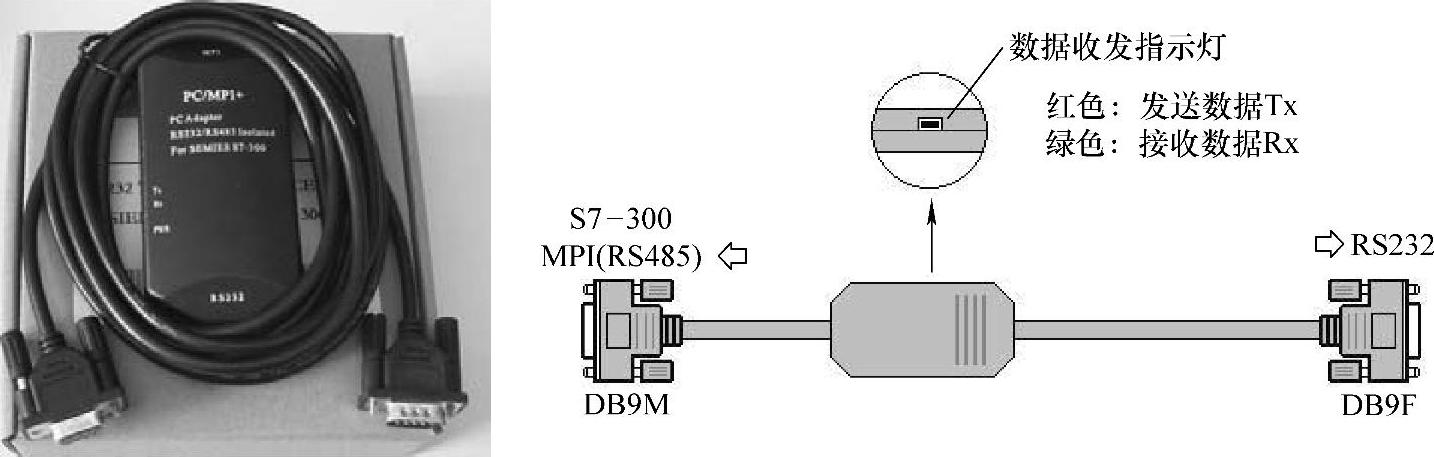

图1-4-24 RS232-MPI通信电缆
2.PPI和MPI有什么区别，什么时候用PPI和MPI，这两种电缆本质有区别吗？内部结构有区别吗？
在网络中每台进行通信的设备称之为一个“节点”，PPI与MPI同属SIMATIC工业子网，都是主从协议的一种，在主从协议中只有主站才可以对从站进行读写操作。
PPI：从字面理解即点到点的接口，它是单主站通信方式。在PPI协议构成的网络中主站是唯一的，而从站不是只有这个唯一的主站才能读写其他从站的数据。
MPI：从字面理解即多点到点的接口，它是以令牌循环传递的方式通信。在MPI协议构成的网络中每个节点设备既是主站又是从站。根据令牌（即总线访问权限）循环时间，令牌传递到哪一个节点，哪一个节点便成为主站，此时作为主站的节点才能读写其他从站的数据。
通常PPI多数应用与S7-200系统中，MPI多应用与S7-300系统。电缆实质上没有什么区别，接入到PLC端都是RS485，只是电缆中的协议有区别。
3.这两种电缆可以通用吗？
PPI电缆和MPI电缆虽然都能实现RS232到RS485的转换，但MPI编程电缆里面有协议芯片，而PPI和MPI通信电缆中传输的数据协议不一样，因此无法进行相互通信，因此不能混用。
4.I/O组态中，一个I/O驱动只能连接一个I/O设备吗？不同采集周期的数据如何处理？
一个I/O驱动程序可以连接多个同类型而不同I/O地址的设备。相同I/O地址的设备中多个数据可以与力控数据库建立连接，如果对同一个I/O设备中的数据要求不同的采集周期，可以为同一个I/O地址的设备定义多个不同的设备名称，使同一个I/O地址不同而设备名称的数据具有不同的采集周期。
5.为什么下载完PLC程序之后组态软件无法采集PLC数据，提示通道被占用？
最大的可能性是COM口被编程软件所占用。把程序下载到PLC中以后，必须将S7-200的编程软件关闭，以释放COM口，不然可能会影响后续力控组态功能与S7-200的通信。
