七、拓展技能训练

仿真数据中心的使用

在开发和调试时经常需要模拟数值的变化，而力控提供的仿真数据中心为我们的开发和调试提供了便利，下面就介绍下力控仿真数据中心的使用。

力控的仿真数据中心可以使实时数据库中的变量值按照设定的方式进行模拟仿真，具体的设置步骤如下。

我们打开实时数据库，选择“文件→仿真数据配置”，如图2-7-45所示，在弹出的“仿真数据变化”对话框中（见图2-7-46），我们可以选择要变化的数据，有“根节点”“区域”和“区域\单元”可以选择，若选择根节点，则根节点下的所有数据都会发生仿真变化。若选择某一单元，则只有该单元的数据会发生仿真变化。数据变化的方式有5种：“不仿真变化”“随机数”“正弦”“范围内随机数”和“递增”，根据实际需要可以进行选择。在“范围”中我们可以设定数据变化的范围值。在“周期”中可以设定数值变化的周期。

图2-7-45 仿真数据路径

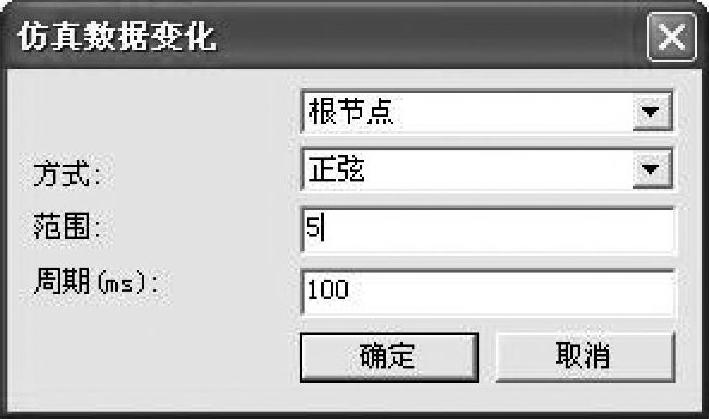

图2-7-46 仿真数据参数设置

注意事项：

1）仿真数据中心运行时必须关闭I/Oserver，否则仿真数据中心无法运行。

2）配置完成之后必须在工具栏文件中勾选“仿真数据变化”。
