七、拓展技能训练
1.图形对象的锁定和激活
当图形对象设计完毕且组态完成后，为了防止因为误操作而破坏组态完好的图形，可以锁定对象的位置和大小，使用户在设计时没有解锁即不能用鼠标或键盘移动它的位置。图形被锁定后仍然可以激活，可以改变它的颜色和动画属性。
如果当前对象处于锁定状态，选中该对象，单击鼠标右键，执行“图元锁定”→“解锁”，则可以解除对象的锁定状态。
2.多个图形对象的叠加用法技巧的使用
在画面组态时经常会有多个图形对象进行组合构成图符的情况，会遇到多个对象的叠加，力控中对图形叠放层次提供了4种操作。
前置：将所选对象置于图形对象层次的最顶层。
后置：将所选对象置于图形对象层次的最底层。
前置一步：将所选对象的图形对象层次向顶层提高一个层次。
后置一步：将所选对象的图形对象层次向底层降低一个层次。
这4种叠放层次可以把多个图形和字符根据需要进行叠加，形成一个全新的图形对象，来满足实际的用户需求。也可以通过动画连接中的“隐藏”动画来实现多个图形对象叠加的效果，如下所述。
（1）用户需求
某工程的用户窗口中需要显示系统的手动和自动运行状态。在控制系统处于自动运行模式时，显示文字说明“自动运行”，文字背景颜色为黄色。当系统处于手动状态时，显示文字说明“手动运行”，文字背景颜色为绿色。
（2）组态步骤
在力控组态环境下，打开一个窗口，分别创建两个文本对象，在属性中输入字符“手动运行”和“自动运行”，分别设置文字背景颜色为绿色和黄色。
双击文本“手动运行”，在“动画连接”对话框（见图2-1-11）中勾选“隐藏”，在弹出的“可见性定义”对话框的表达式中输入“man_auto==1”（man_auto为开关型数据对象，man_auto=1时系统自动运行，man_auto=0时为手动运行），选择“表达式为真”（若系统中没有该变量，则系统提示需要创建该变量，按提示创建变量即可）。

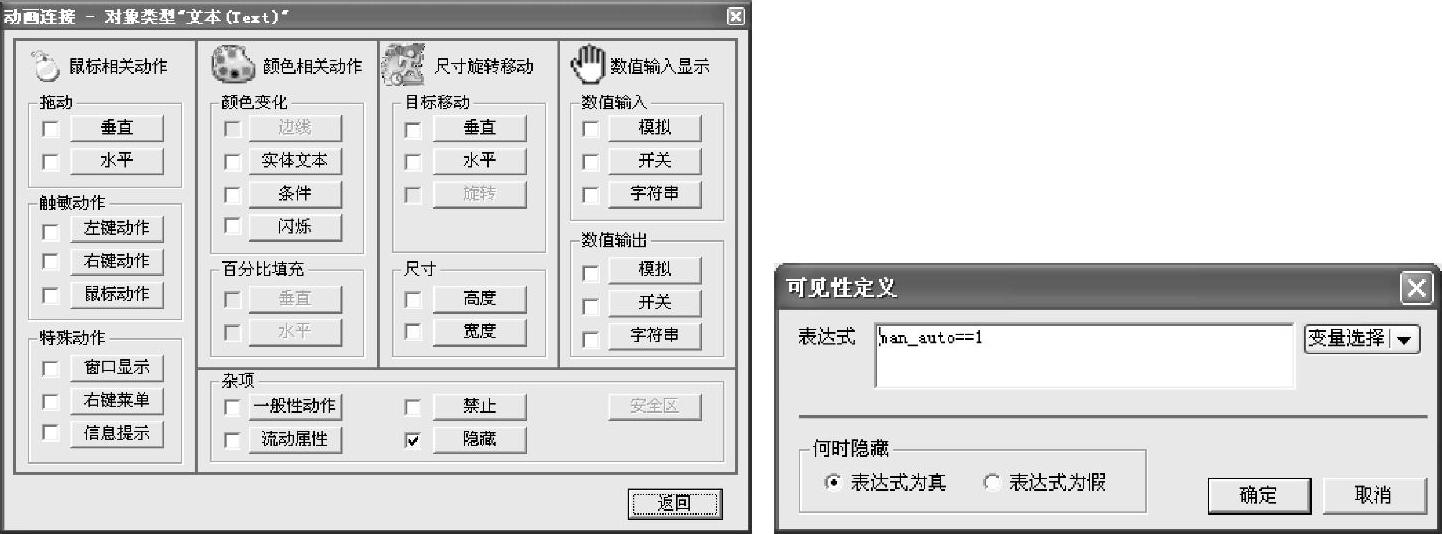

图2-1-11 “隐藏”动画的实现
接下来双击文本“自动运行”，在“动画连接”对话框中勾选“隐藏”，在弹出的“可见性定义”对话框的表达式中输入“man_auto==1”，选择“表达式为假”。
设置完成后，使用系统提供的排列工具，让这两个文本对象完全重合，叠加为一个对象。
（3）运行
在力控运行环境下，当man_auto分别为0和1时，显示效果如图2-1-12所示。

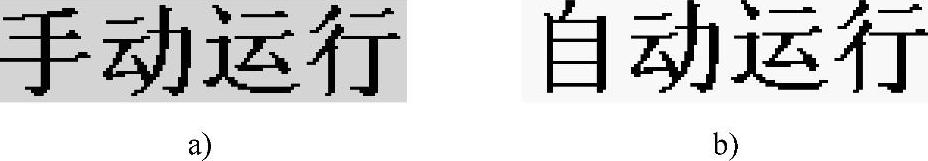

图2-1-12 显示效果
a）隐藏了“自动运行” b）隐藏了“手动运行”
3.在力控中加载外部图片
在力控中要加载外部.bmp、.jpg等格式的图片，主要是通过“工具箱”→“位图”来实现。
操作步骤如下：
选中任务栏中的“工具”→“常用组件”→“位图”，此时鼠标变为十字光标，单击窗口中的空白处，则弹出“打开”对话框，选择要加载的图片，单击打开即可完成加载。加载后通过鼠标调整图片大小和位置至合适的位置即可。
