六、扩展知识
1.西门子S7-200PLC中如何设置内部寄存器的断电保持？
在使用西门子S7-200PLC时，有时需要使用到PLC的断电保持功能，即当PLC掉电后数据仍不丢失，当PLC上电后仍能使用该数据。
（1）数据保持方法
应用S7-200时，可以选用以下5种数据保持方法：
1）CPU的内置超级电容在断电时间不太长时，可以为数据和时钟的保持提供电源缓冲。一般保存时间为一周左右。
2）CPU上可以附加电池卡，与内置电容配合，长期为时钟和数据保持提供电源。一般保持时间为200天左右。
3）设置系统块，在CPU断电时自动保存M区中的14个字节数据。
4）在数据块中定义不需要更改的数据，下载到CPU内可以永久保存。
5）用户编程使用相应的特殊寄存器功能，将数据写入EEPROM永久保存。
要使用好PLC的数据保持功能，需要对S7-200PLC内部的数据断电保持功能和保持机制有详细的了解。
（2）S7-200的数据保持机制
S7-200系统中用到了3种存储器件。
1）RAM：易失性的存储器，失去电源供应后，其中保存的数据会丢失。S7-200CPU中的RAM由超级电容+外插电池卡提供电源缓冲。RAM保存V、M、T（定时器）、C（计数器）等各数据区的内容，在CPU失电后的表现由用户在系统块“数据保持”页中设置。RAM相当于计算机的内存存储。
2）EEPROM：非易失的电可擦除存储器，保存数据不需要供电，并且可以改写其内容。上述RAM数据区中有的部分与EEPROM中的区域一一对应。用户程序也永久保存在程序EEPROM区中。EEPROM相当于计算机的硬盘存储。
3）外插存储卡：非易失的存储器，用来保存用户程序、数据记录（归档）、配方数据以及一些其他文件等。
S7-200CPU的以下数据空间属于RAM存储区：
变量存储区（V）：可以按位、字节、字或双字来存取V区数据。
位存储区（M）：可以按位、字节、字或双字来存取M区数据。
定时器存储区（T）：用于时间累计，分辨率分为1ms、10ms、100ms三种。
计数器存储区（C）：用于累计其输入端脉冲电平由低到高的次数。CPU提供了3种类型的计数器：一种只能增计数；一种只能减计数；另外一种既可以增计数，又可以减计数。
RAM区的数据保持靠“内置超级电容+外插电池卡”的机制。
在CPU内部靠一个超级电容，在掉电后为RAM存储器提供电源缓冲，保存时间可达几天之久，具体时间见表2-2-5。CPU上电时，超级电容就可以充电。要获得规格表中的数据保持时间，电容必须连续充电24h。
S7-200还可选用外插电池卡（需单独订货），在超级电容耗尽后为RAM数据区提供电源缓冲。在连续无供电时，它可使用200天（即保持数据达200天）。CPU在不断电的情况下专用电池卡能够使用10年。电池卡需要单独购买，且电池卡是不可充电的，用完之后需要重新购买。

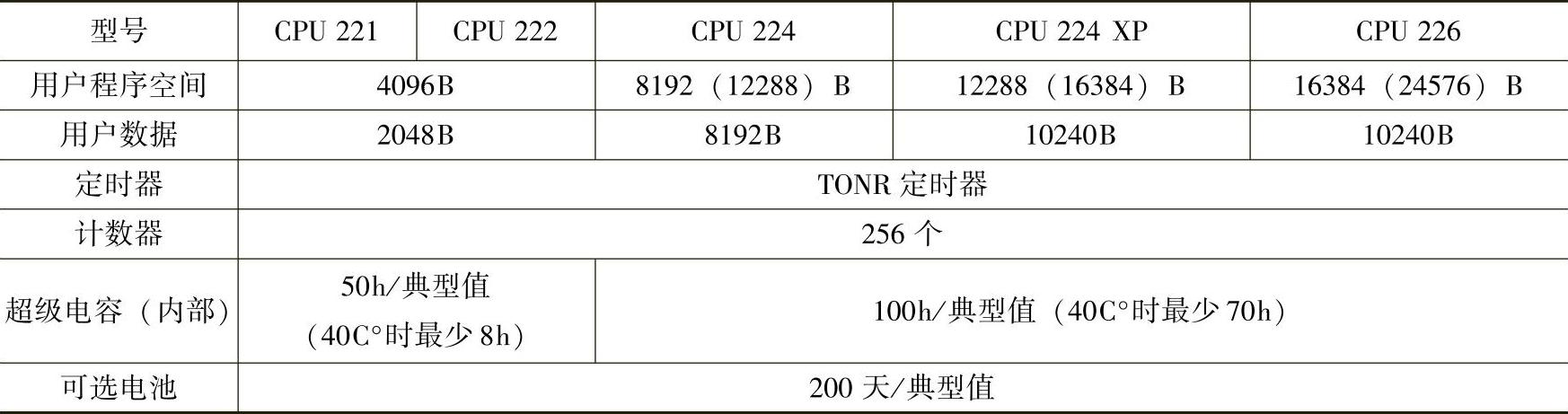

表2-2-5 S7-200CPU的数据保持范围和时间（内置超级电容）
RAM区中的数据能被超级电容和电池卡保持的前提是，必须将这些数据在STEP7-Micro/WIN32编程软件的系统块中设定V区、M区、T区、C区的掉电保持范围。
超级电容（+外插电池卡）也同时用于为CPU的实时时钟提供电源缓冲，如果放电完毕，CPU时钟会停止走动。
CPU内置的EEPROM存储器用于永久保存数据，包括与RAM数据区一一对应的全部的V存储区、部分M存储区（MB0～MB13）、定时器（TONR）。
数据可以用如下方式写入EEPROM数据区：
在编程软件Micro/WIN的Data Block（数据块）中定义V数据区存储单元的初始值，下载数据块时，这些数值也被写入到相应的EEPROM单元中。
用特殊存储器SMB31、SMW32，用编程方法将V存储区的数据写入EEPROM。在Sys-tem Block（系统块）中设置数据保持功能，可将MB0～MB13的内容在CPU断电时自动写入到EEPROM中。
下载的程序存储在EEPROM中，将会永久保存，断电后不会丢失。程序的大小不能超过CPU用户程序空间的大小。
（3）S7-200的数据保持的设置

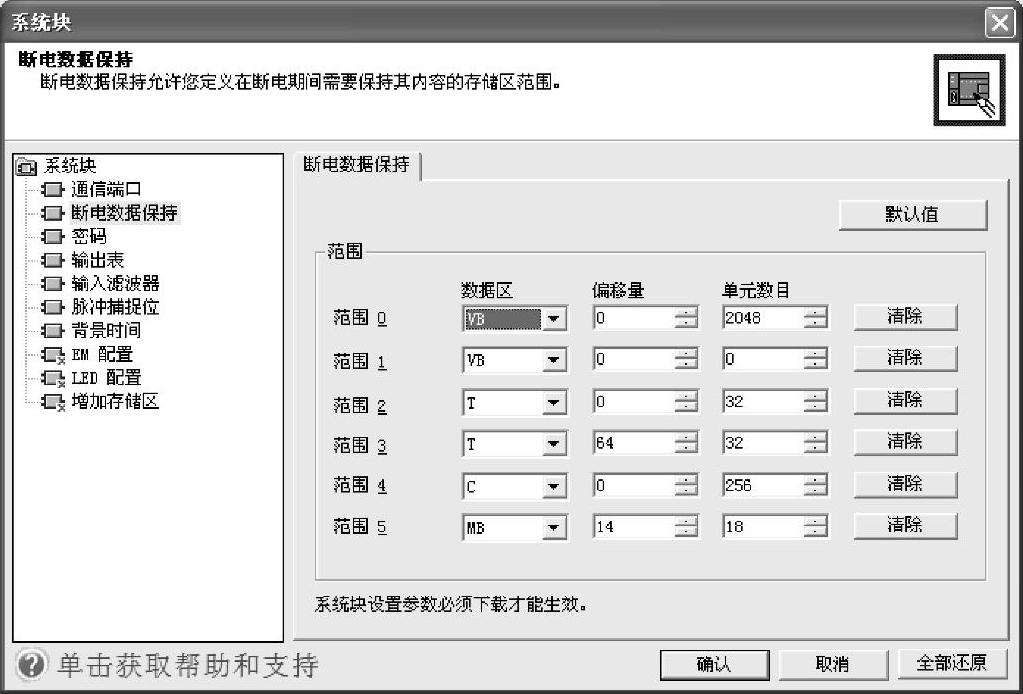

S7-200的数据保持的设置是通过选择导航栏中的“系统块——断电数据保持”，在弹出的对话框中进行设置的，如图2-2-25所示。
2.PID控制
（1）反馈
当今的自动控制技术都是基于反馈的概念。反馈理论的要素包括3个部分：测量、比较和执行。测量关心的变量与期望值相比较，用这个误差纠正调节控制系统的响应。
这个理论和应用自动控制的关键是，做出正确的测量和比较后，如何才能更好地纠正系统。
图2-2-25 S7-200的数据保持的设置
（2）经典控制模型

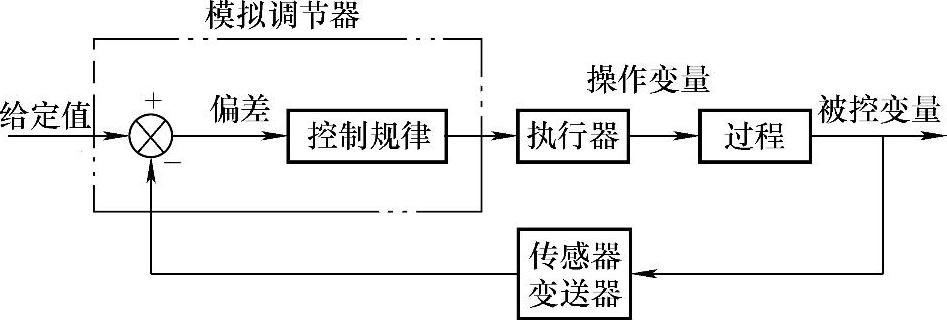

1）模拟控制系统：基本模拟反馈控制回路。
被控量的值由传感器或变送器来检测，这个值与给定值进行比较，得到偏差，模拟调节器依一定控制规律使操作变量变化，以使偏差趋近于零，其输出通过执行器作用于过程。控制规律用对应的模拟硬件来实现，控制规律的修改需要更换模拟硬件，如图2-2-26所示。
图 2-2-26

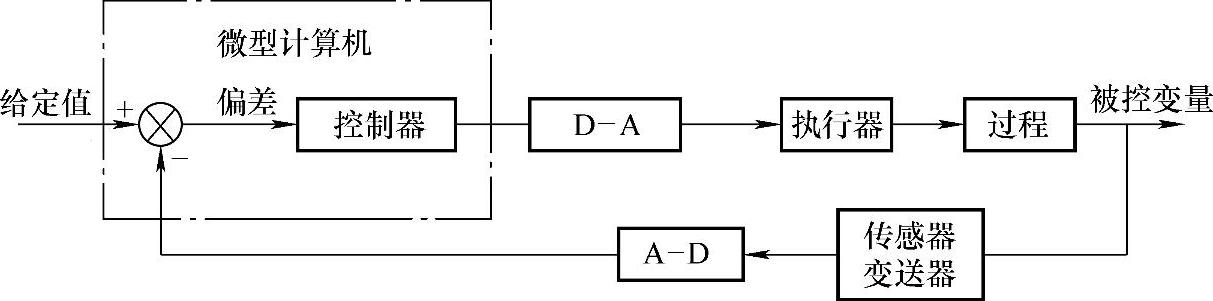

2）微机过程控制系统。
以微型计算机作为控制器。控制规律的实现，是通过软件来完成的。改变控制规律，只要改变相应的程序即可，如图2-2-27所示。
图 2-2-27
（3）PID控制器
PID（比例-积分-微分）控制器作为最早实用化的控制器已有50多年历史，现在仍然是应用最广泛的工业控制器。PID控制器简单易懂，使用中不需精确的系统模型等先决条件，因而成为应用最为广泛的控制器。
PID调节器是一种线性调节器，它将给定值r（t）与实际输出值c（t）的偏差的比例（P）、积分（I）、微分（D）通过线性组合构成控制量，对控制对象进行控制。
PID调节器的微分方程
其中，e（t）=r（t）-c（t）。
PID调节器的传输函数
式中，KP为比例系数；TI为积分时间常数；TD为微分时间常数。
它由于用途广泛、使用灵活，已有系列化产品，使用中只需设定3个参数（KP、KI和KD）即可。在很多情况下，并不一定需要全部3个单元，可以取其中的1～2个单元，但比例控制单元是必不可少的。3个单元的作用如下：
1）比例环节：即时成比例地反映控制系统的偏差信号e（t），偏差一旦产生，调节器立即产生控制作用以减小偏差。
2）积分环节：主要用于消除静差，提高系统的无差度。积分作用的强弱取决于积分时间常数TI，TI越大，积分作用越弱，反之则越强。
3）微分环节：能反应偏差信号的变化趋势（变化速率），并能在偏差信号的值变得太大之前，在系统中引入一个有效的早期修正信号，从而加快系统的动作速度，减小调节时间。
