三、任务分析

三、任务分析

在力控中报警主要是通过复合报警组件来实现的，通过该组件可以实现实时报警的显示和历史报警的查询。事件记录主要是通过事件记录组件来实现，事件记录组件不仅能记录系统各种状态的变化，而且能记录操作人员的操作过程，能完成实时事件的显示和历史事件的查询。通过灵活运用这两个组件，可以很好地完成任务的要求。关于报警和事件记录的详细知识参见本任务知识链接中报警和事件记录相关内容。

接下来我们具体分析报警和事件记录功能的要求。

1.监控系统报警功能具体分析

系统中要实现的报警主要有两大类，一是液位的报警，当水位高于或低于设定报警水位时报警，属于模拟量报警；另一类是泵故障的报警，当泵有故障信号时报警，无故障信号时无报警，属于开关量报警，我们需要设置报警的变量如表2-6-1和表2-6-2所示。

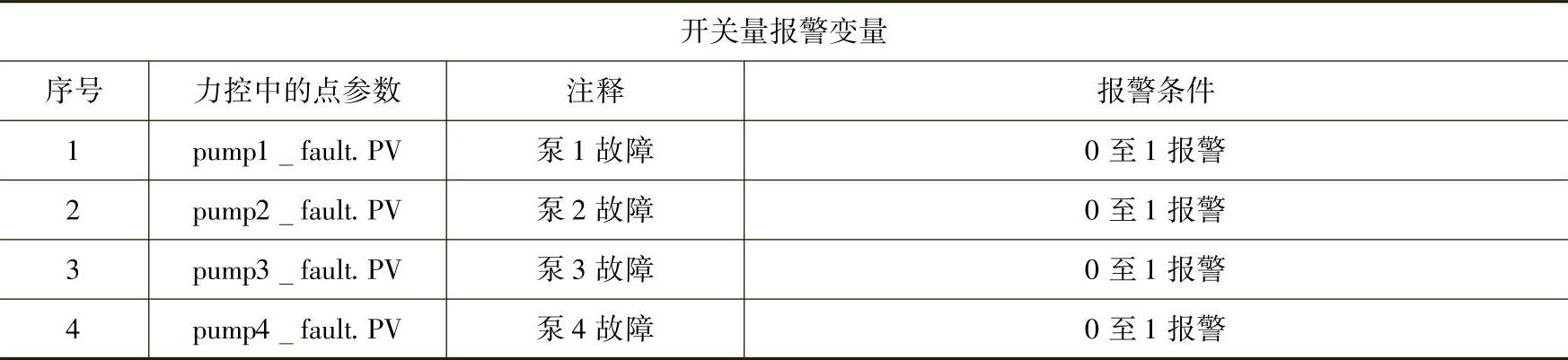

表2-6-1 开关量报警变量

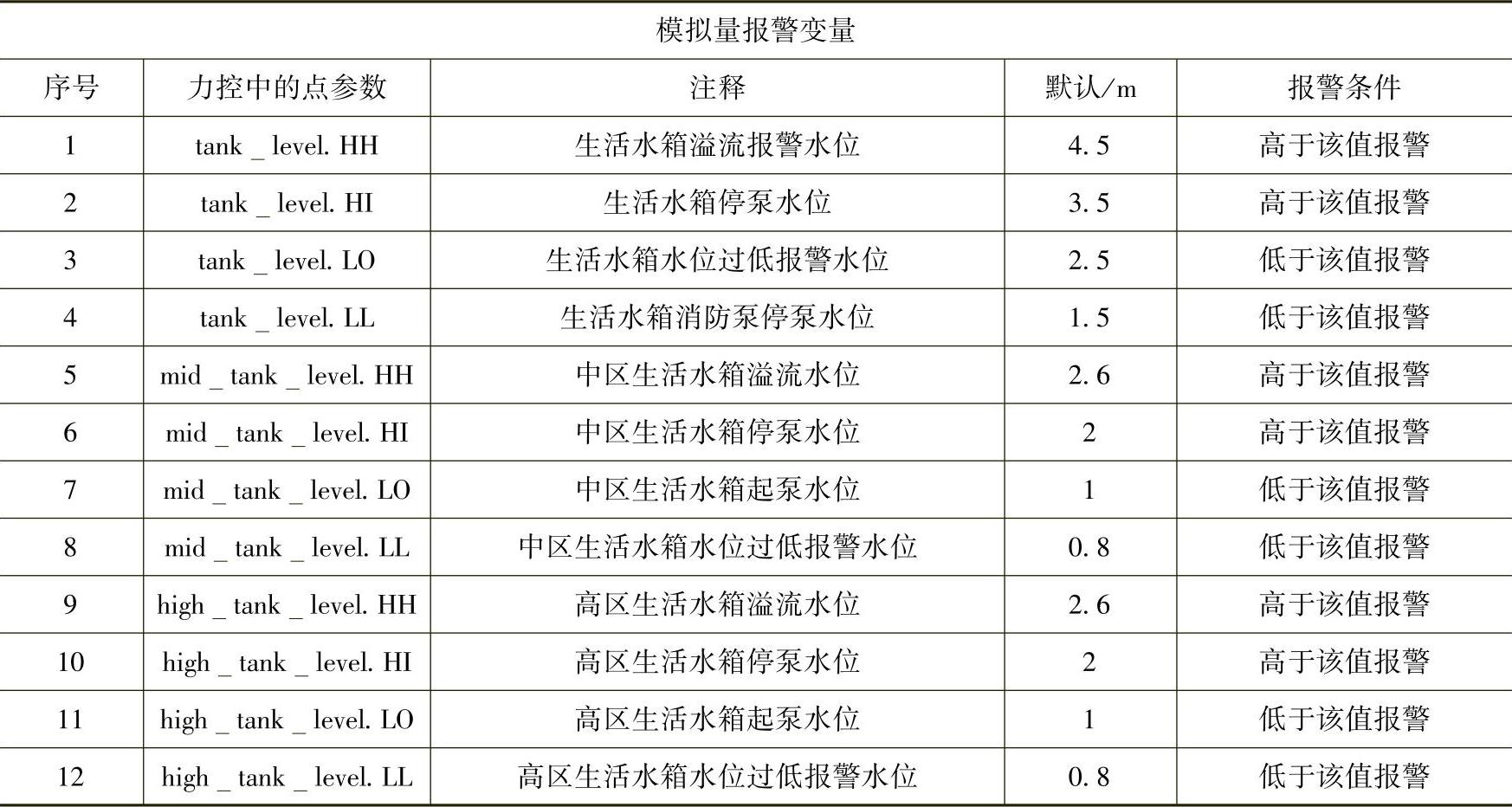

表2-6-2 模拟量报警变量

我们需要对上表中的点在“数据库组态”中打开“报警开关”，设置报警参数，这样才能触发报警事件，若“报警开关”关闭则无法产生报警。

2.监控系统事件记录功能具体分析

需要记录的系统操作涉及的变量有泵的起动/停止按钮、故障状态指示、运行状态指示、手自模式切换和报警设定值等，因此需要记录操作员和系统对这些变量的操作，具体的变量表如表2-6-3所示。

我们需要对上表中的点参数的“记录操作”中勾选“记录”，这样才能在事件记录中看到该记录。

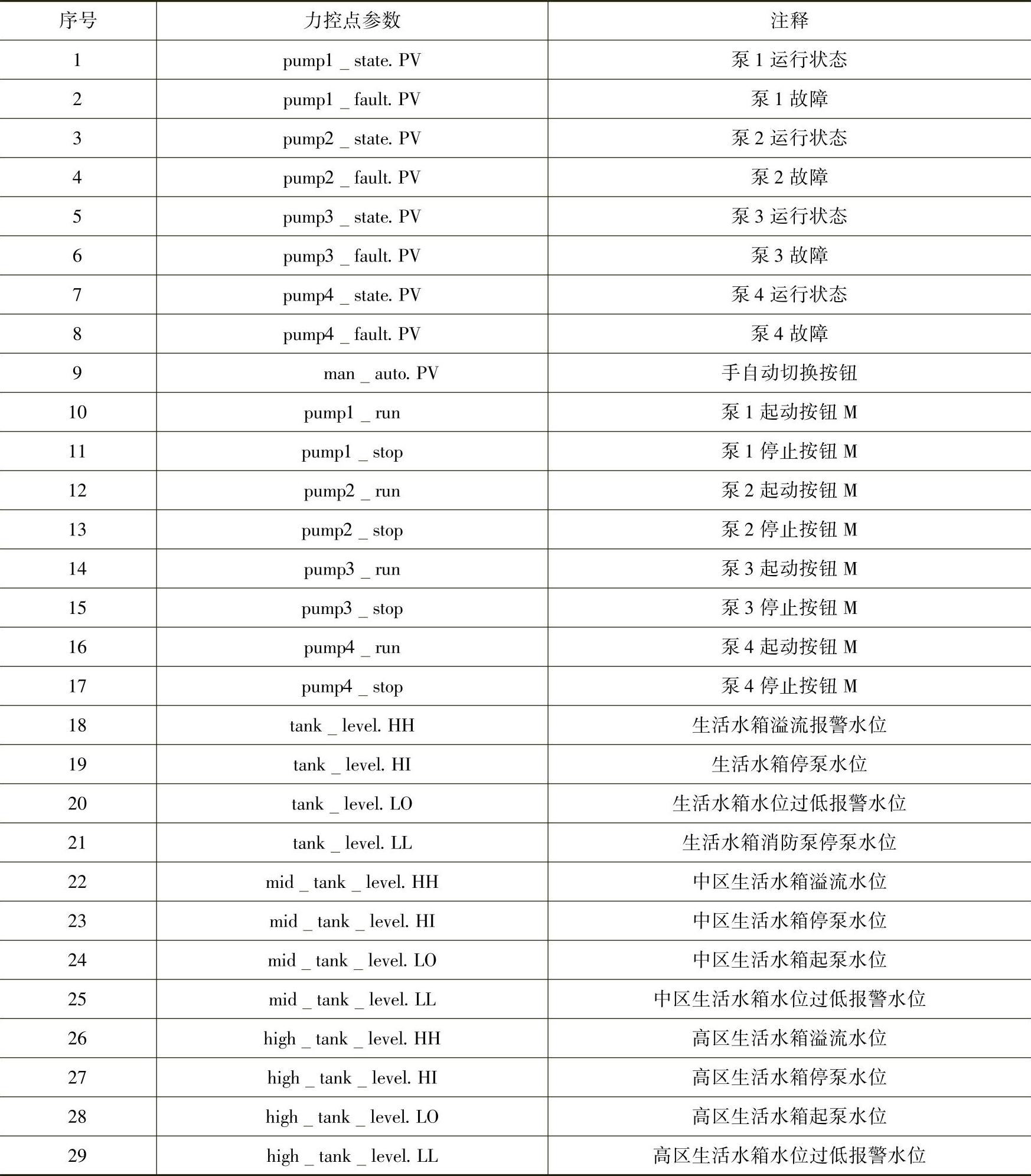

表2-6-3 力控变量表
