任务实施
一、操作仪器、用具及试样
YG061F型电子单纱强力仪，取样盘；试样：13tex棉纱若干。
（1）测试的试样最少数量为：短纤维纱线50根，其他种类纱线20根。试样应均匀地从10个卷装中采集。
（2）在纱线不造成损伤的前提下，用取样盘来盛取试样。
二、测试标准
采用标准：GB/T 3916—2013《纺织品卷装纱单根纱线断裂强力和断裂伸长率的测定（CRE法）》；
相关标准：GB 6529—2008《纺织品的调湿和试验用标准大气》；
FZ/T 10007—2008《棉及化纤纯纺混纺纱线交付验收抽样方案》；
FZ/T 10013.1—2011《温度与回潮率及化纤纯纺、混纺制品断裂强力的修正方法本色纱线及染色加工线断裂强力的修正方法》；
GB/T 4743—2009《纺织品卷装纱纱线线密度的测定绞纱法》。
三、操作步骤
（1）预热仪器：校准仪器，测试前10min开启电源预热，同时显示屏会显示测试参数。
（2）确定预加张力：调湿试样为（0.5±0.10）cN/tex，湿态试样为（0.25±0.05）cN/tex。变形纱施加预加张力要求既能消除纱线卷曲又不使之伸长，如果没有其他协议，建议变形纱采用表3－3的预加张力（线密度超过50tex的地毯纱除外）。
表3－3 变形纱预加张力计算（根据名义线密度） 单位：cN/tex
（3）设置参数。
①隔距：根据测试需要设置，一般采用500mm，伸长率大的试样采用250mm。
②拉伸速度：根据测试需要设置，一般情况下500mm隔距时采用500mm/min的速度，250mm隔距时采用250mm/min的速度，允许更快的速度。
③输入其他参数：例如次数、纱号等。
④选择测试需要的方法：例如定速拉伸测试、定时拉伸测试、弹性回复率测试等。
（4）按“试验”键，进入测试状态。
（5）纱管放在纱管支架上，牵引纱线经导纱器进入上、下夹持器钳口后夹紧上夹持器。
（6）按步骤（2）在预加张力器上施加预加张力（预加张力器在测试前调准、备用）。
（7）夹紧下夹持器，按“拉伸”开关，下夹持器下行，纱线断裂后夹持器自动返回。在试验过程中，检查钳口之间的试样滑移不能超过2mm，如果多次出现滑移现象须更换夹持器或者钳口衬垫。舍弃出现滑移时的试验数据，并且舍弃纱线断裂点在距钳口或夹持器5mm以内的试验数据。
（8）重复步骤（4）～（7），换纱、换管，继续拉伸，直至拉伸到设定次数，测试结束。

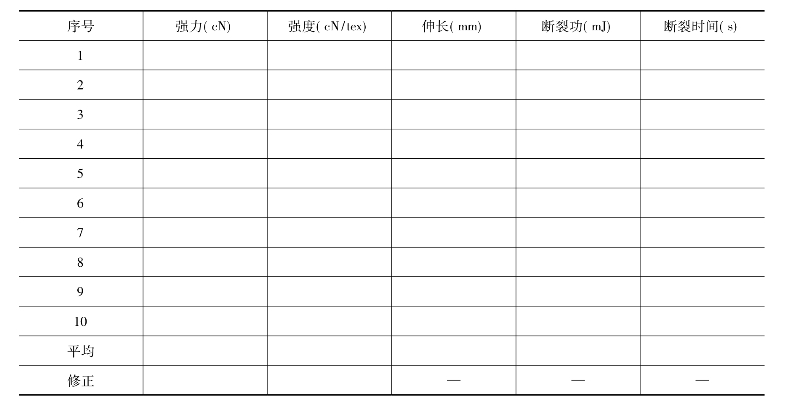

（9）数据记录。测试完毕，关闭电源。
（10）计算断裂强力、断裂伸长率以及其标准差和变异系数。
①断裂强力：
②断裂伸长率：
③断裂强力和断裂伸长的标准差和变异系数公式：
式中：S——标准差；
Xi——各次测得数据值；
X——测试数据的平均值；
n——测试根数，至少为50根；
CV——变异系数，％。
四、任务拓展
（1）棉纱线的力学性能指标对棉纤维的选配有何要求?
（2）棉纱线的力学性能指标对面料的性能有何影响?
