任务实施
一、测试标准
GB/T 7573—2009《纺织品水萃取液pH的测定》
引用标准：GB/T 6682—2008《分析实验室用水规格和试验方法》。
二、操作仪器、用具及试剂
250mL具塞玻璃或聚丙烯烧瓶，机械振荡器（往复式速率至少为60次/min，旋转式速率至少为30r/min），150mL烧杯，玻璃棒，100mL量筒，玻璃电极pH计（测量精度至少精确到0.1），天平（精度0.01g），1000mL容量瓶。
三、试剂
所有试剂均为分析纯。
（1）蒸馏水或去离子水，至少满足GB/T 6682—2008三级水的要求，pH在5.0～7.52之间。第一次使用前应检验水的pH。如果pH不在规定的范围内，可用化学性质稳定的玻璃仪器重新蒸馏或采用其他方法使水的pH达标。
（2）氯化钾溶液，0.1mol/L，用蒸馏水或去离子水配制。
（3）缓冲溶液，用于测定前校准pH计，推荐使用的缓冲溶液pH在4.7和9.0左右。
四、试样准备
将样品剪成约5mm×5mm的碎片，每个测试样品准备3个平行样，每个称取（2.00±0.05）g，避免污染和用手直接接触样品。
五、操作步骤
1.水萃取液的制备
在室温下（一般控制在10～30℃）制备三个平行样的水萃取液：在具塞烧瓶中加入一份试样和100mL水或氯化钾溶液。盖紧瓶塞。充分摇动片刻，使样品完全湿润，将烧瓶置于机械振荡器上振荡2h±5min，然后过滤倒入烧杯待测。
2.测量
（1）在萃取液温度下用两种或三种缓冲溶液校准pH计。
（2）把玻璃电极浸没到同一萃取液（水或氯化钾溶液）中数次，直到pH示值稳定。
（3）将第一份萃取液倒入烧杯，迅速把电极（要清洗）浸没到液面下至少10mm的深度，轻轻摇动烧杯，直到pH示值稳定（本次测定值不记录）。
（4）将第二份萃取液倒入另一个烧杯，迅速把电极（不清洗）浸没到液面下至少10mm的深度，轻轻摇动烧杯，直到pH示值稳定并记录。
（5）取第三份萃取液，迅速把电极（不清洗）浸没到液面下至少10mm的深度，轻轻摇动烧杯，直到pH示值稳定并记录。
（6）记录的第二份萃取液和第三份萃取液的pH作为测量值。
六、计算
如果两个pH测量值之间差异（精确到0.1）大于0.2，则另取其他试样重新测试，直到得到两个有效的测量值，计算其平均值，结果保留一位小数。

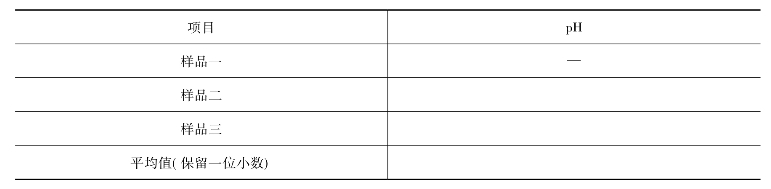

记录与计算：
样品名称：_____________________检验依据：_____________________
检验日期：___________环境温度：___________相对湿度：___________
检验用仪器：__________________________________________________
七、纺织品水萃取液pH检验应注意的问题
纺织品pH的测量虽然简单，但要准确测量并非易事。一个正确pH读数是依靠整个操作系统，pH计的电极和电子单元仪器的工作状态、缓冲液、试验操作过程等因素都会直接影响试验结果的准确性。在检验中以下问题值得引起注意。
1.玻璃电极的使用和保养
玻璃电极头端敏感玻璃球膜浸泡到水溶液以后，表面会形成水化凝胶层，这是氢离子发生离子交换反应的场所，只有保持水化层有一定的厚度及稳定，玻璃电极才会有良好的响应性能。因此电极在使用过程中应尽可能避免将电极搁置干燥，电极使用后应立即清洗干净，头部浸没在KCl溶液（或pH为7.00）的溶液中妥善保存。
2.水萃取液的过滤
纺织品水萃取中往往残留许多细小的纤维和杂质，如果直接用玻璃电极测量，这些杂物会被吸附在玻璃球膜表面水化层上，影响氢离子发生离子交换反应，造成玻璃电极响应缓慢，导致测量结果不正确。因此有必要在测量前对水萃取液进行过滤。
3.有关测量温度的要求
无论在仪器校准或测量时，缓冲溶液和水萃取液应该保持处在同一温度。
4.pH计校准用缓冲液
使用时应该注意用新鲜缓冲溶液，最好现配现用。如果用市售的缓冲溶液，一般要求在10℃以下保存，不能存放过久，应在有效期内使用。缓冲溶液的温度要和水萃取液温度接近，选用的缓冲溶液应该适用于被测试样的pH量程范围，两点标定时，应尽量使被测溶液的pH在两个标准缓冲溶液的区间内。校准后，应将浸入标准缓冲溶液的电极用水充分冲洗，否则易造成测量误差。缓冲溶液用过后应废弃不可回用。
