2.3　整体分析

将所有单元集合起来，考虑整体结构整体平衡，采用结点平衡或者能量原理建立弹性体整体分析方程。

下面以图2.4（a）所示离散模型为例，阐述建立整体结构分析方程的方法与过程。

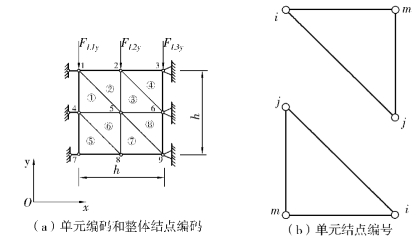

图2.13给出了结构离散计算模型的单元编码和整体结点编码。

图2.13　有限元平面问题模型

整体结构被离散为8个单元，9个结点，18个自由度。

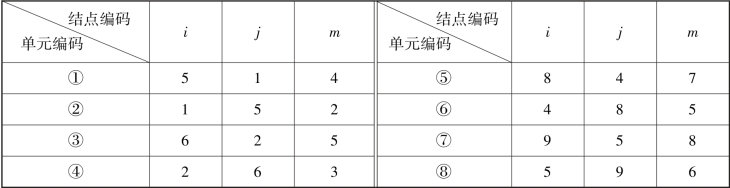

表2.1给出单元结点编码（局部编码）和整体结点编码之间的对应关系。

表2.1　整体结点编码和单元结点编码的对应关系

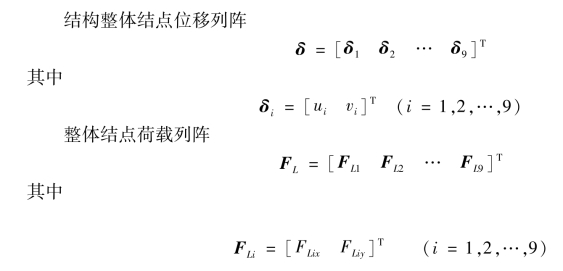

整体分析的主要任务就是建立FL与δ之间的关系，即整体结构分析方程。
