3.1.1 BIM模型的构建
在Autodesk Revit软件中创建模型，过程分为以下几步：
（1）创建标高和轴网，方便平面图和立面图设计时捕捉定位。如本模型设置了地下室、基础、地面、第一层至第二十五层的标高；编号1～24的纵轴和编号A～F的横轴。
（2）根据设计要求从地下一层开始，分层逐步完成三维模型设计，先创建墙体，设置构造层，再调整功能与材质。本例的外墙为460mm的带砌块与金属立筋龙骨复合墙，如图3-2即为外墙属性设置。

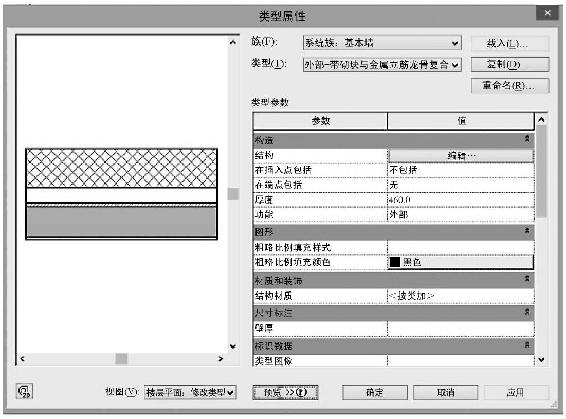

图3-2 外墙属性设置
（3）绘制门和窗，Revit具有巨大的门窗族库，可在创建前，先点击“修改”菜单下的“载入族”选项卡，载入需要的门、窗构件。如图3-3所示。

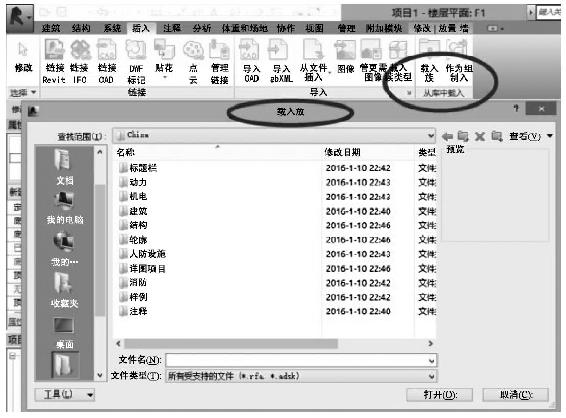

图3-3 载入族的操作图
（4）创建楼板和屋顶，Revit提供了“自动拾取线”的功能，选定线，保证完全封闭并且无交叉，完成编辑模式，即可创建楼板与屋顶。
（5）创建柱等结构构件，创建建筑地坪和植物等配景构件，渲染环境。同时，Revit也可实现任一时间、地点的日光分析，还可生成日光分析的动态视频，如图3-4和图3-5所示。

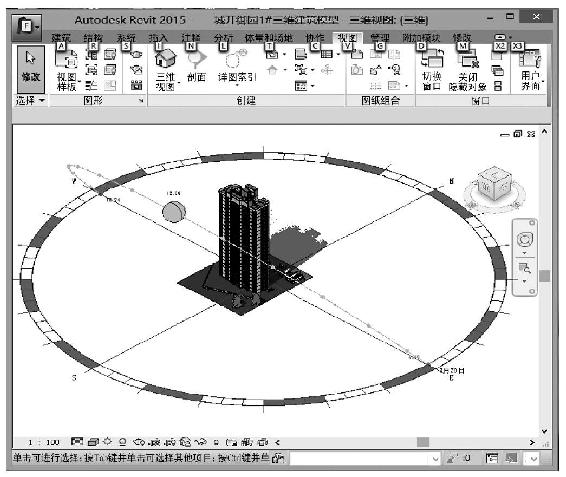

图3-4 Revit中的日光分析图
图3-5 渲染后的效果图
在Revit建立模型时，需要注意如下几点：
（1）需先创建标高，再创建轴网，这样轴线的顶端将自动位于最上面一层标高线之上，轴线与所有标高线相交，所有楼层平面视图中才会自动显示轴网。
（2）创建墙体时的优先权和功能参见表3-1。
表3-1 创建墙体的优先权和功能
| 优先权/功能 | 描述 |
| 优先权1/结构 | 支撑楼板、屋顶层和其他墙体等优 |
| 先权2/衬底 | 作为其他层的基础，材质通常为石膏板或胶合板优 |
| 先权3/空气层 | 隔绝空气并防止渗透优 |
| 先权4/涂层1 | 一般为外部涂层优 |
| 先权5/涂层2 | 一般为内部涂层 |
| 涂膜层 | 防止水蒸气渗透的薄膜，一般厚度为零 |
（3）Revit提供“复制”和“粘贴”的功能，因此墙、楼板、门、窗和楼梯等构件，选定构件后都可点击“复制到粘贴板”和“选定标高对齐”，以实现标准层平面的快速准确建模。
（4）拾取外墙时需注意完全封闭和无交叉，可使用Revit自带到的“修剪”功能选项卡或在拾取每一根线时，都保证两端的点的位置准确。
图3-6 Revit中的剖面图
（5）Revit可提供检查建筑内部布置的功能，视图属性菜单下的剖面框即可实现此功能，使用者可任意调整剖面框的位置，以便查看，如图3-6所示。
