2.6.3 PROFIBUS总线拓扑及设置

2025年09月21日

版权

PROFIBUS网络的构成单元如：PROFIBUS主站（一类主站，必需）、SIMATIC PLC、SI-MATIC WinAC控制器、支持主站功能的通信处理器、IE/PB链路模块、ET 200S/ET 200X的主站模块、PROFIBUS从站、ET200系列分布式I/O、支持DP接口的传动装置、支持从站功能的通信处理器、其他支持DP接口的输入、输出或智能设备。

PROFIBUS网络部件如：通信介质-电缆、总线部件-总线连接器、中继器、耦合器、链路网络转接器-串行通信、以太网、AS-i、EIB系统、HMI设备（两类主站，可选）、TP/OP设备、经由通信处理器连接到网络的计算机及编程设备、工程及诊断工具、网络配置、诊断工具、剥线工具。

图2-6 电气总线拓扑

图2-7 光纤总线拓扑

常用拓扑结构如下：

1）电气总线拓扑如图2-6所示。

注：选用西门子公司的中继器最多可以串联9个。

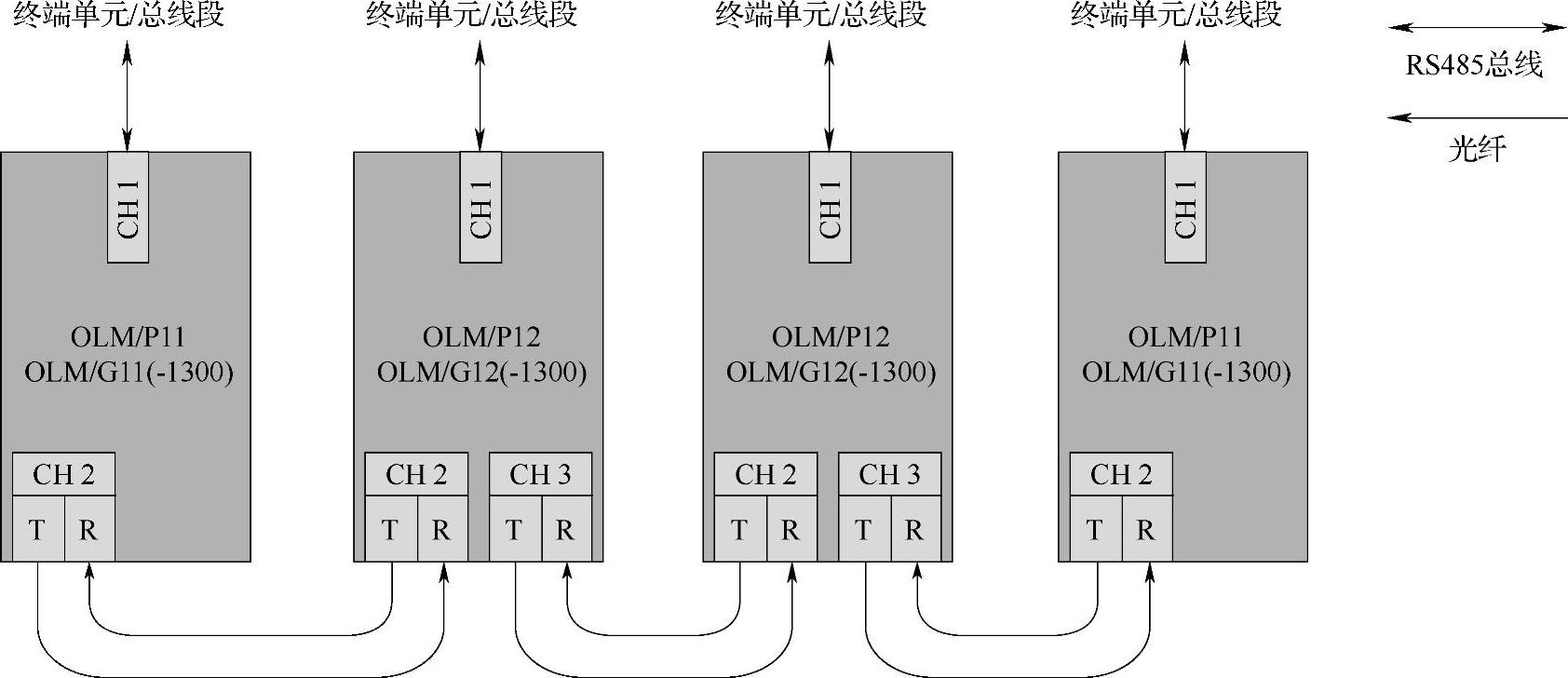

2）光纤总线拓扑如图2-7所示。

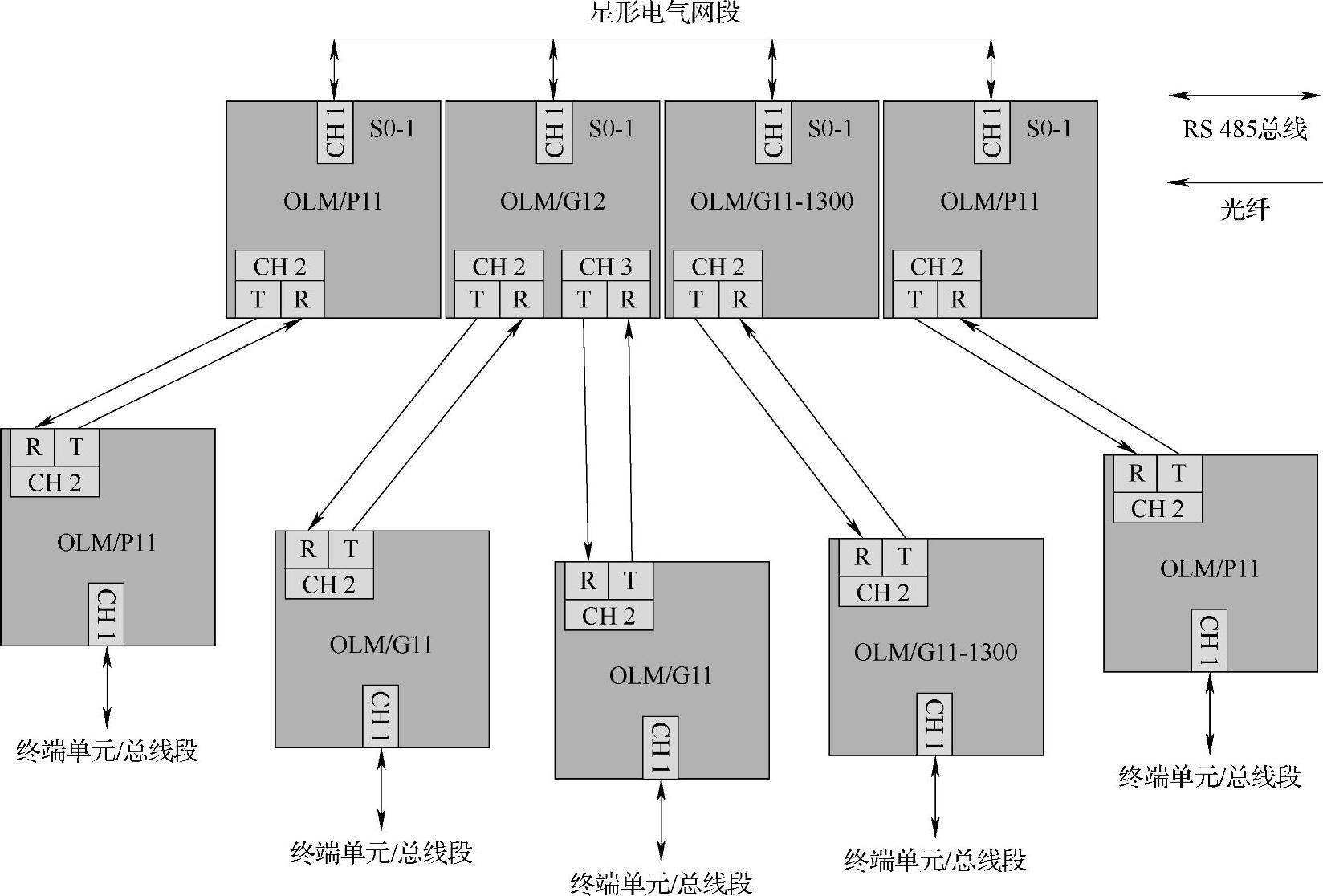

3）树形拓扑如图2-8所示。

图2-8 树形拓扑

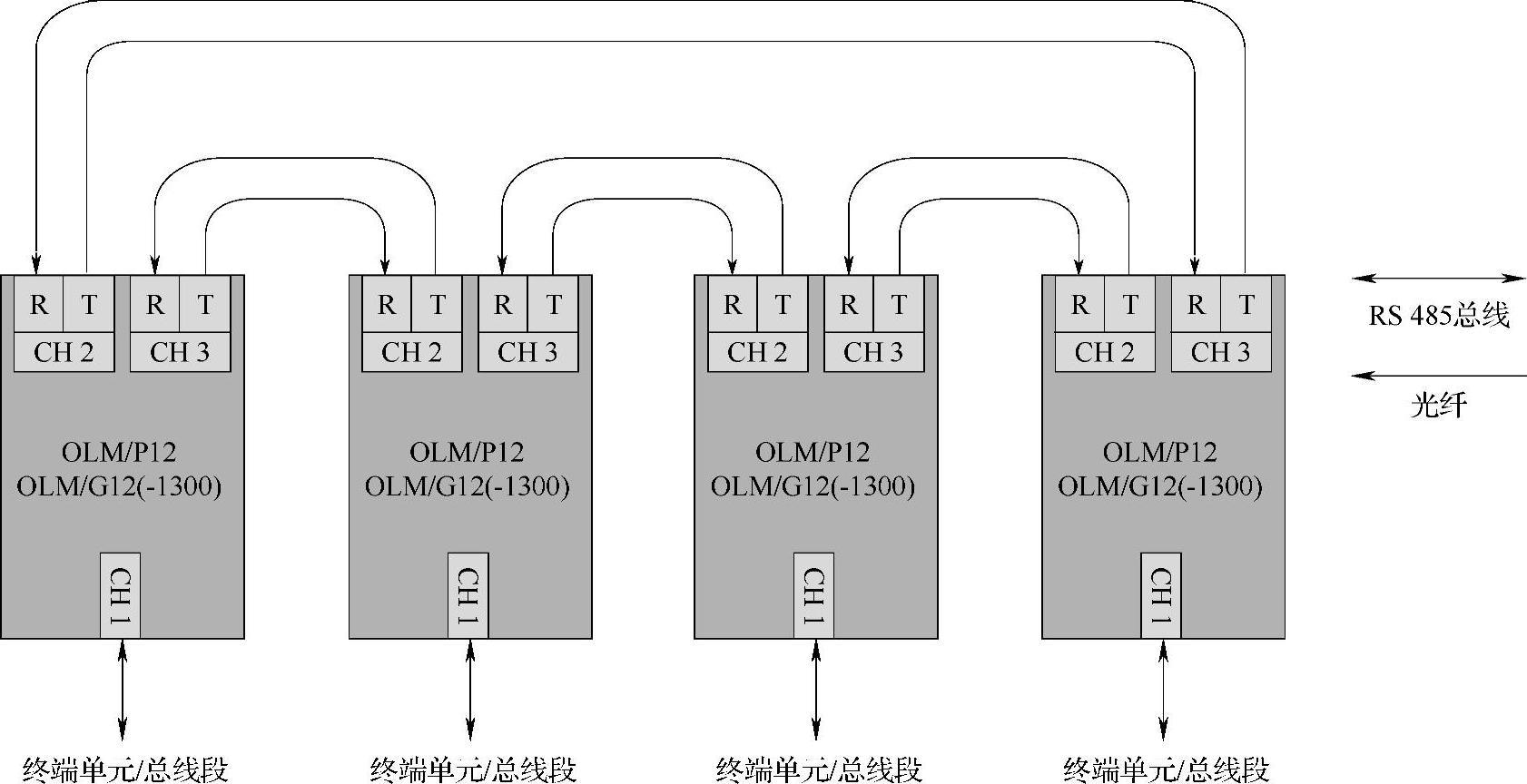

4）环形拓扑如图2-9所示。

图2-9 环形拓扑
