5.2.3 SCALANCE W-780接入点
SCALANCE W-780系列无线通信接入点主要有W788、W786、W784几种，如图5-12所示。
图5-12 SCALANCE W788、W786、W784外形
1.SCALANCE W788-1/2PRO、W786-1/2/3PRO、W784-1
SCALANCEW780作为无线接入点，可以进行有线网络的拓展，建立一个无线局域网。网络接入点提供有一个工业以太网接口，用于连接有线网络。移动控制器、PDA或带无线网卡的现场编程器等用户都可在无线覆盖区域内自由移动，并通过网络接入点再相互之间交换数据，如图5-13所示。
如果只有一个网络接入点的无线覆盖范围不够，则还可通过设置多网络接入点进行扩展。系统存在多网络接入点时，每个无线接入点所覆盖区域之间应相互重叠，以便移动用户可无缝通过网络接入点（漫游），如图5-14所示。

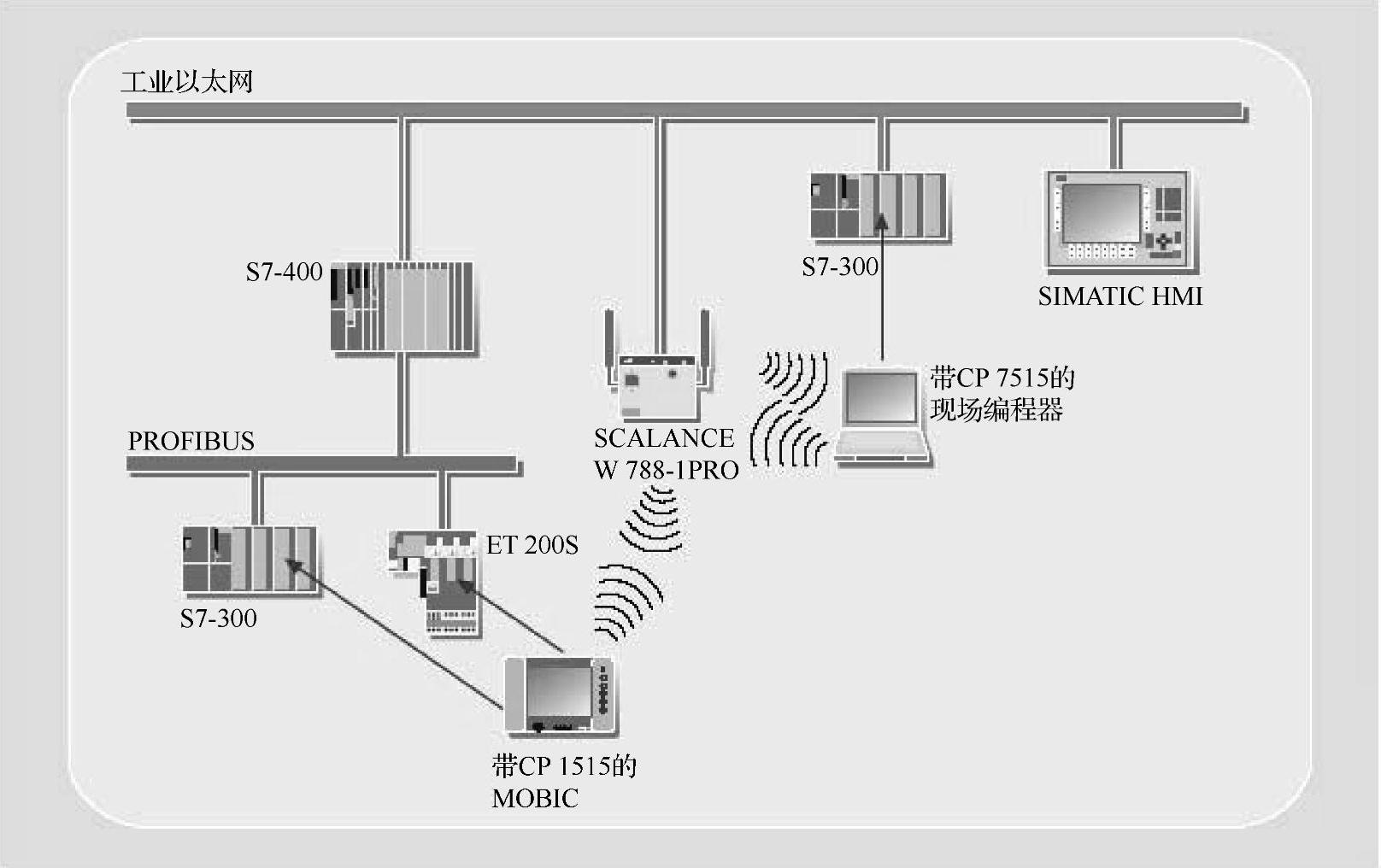

图5-13 移动设备可通过网络接入点实现无线连接，访问自动化网络

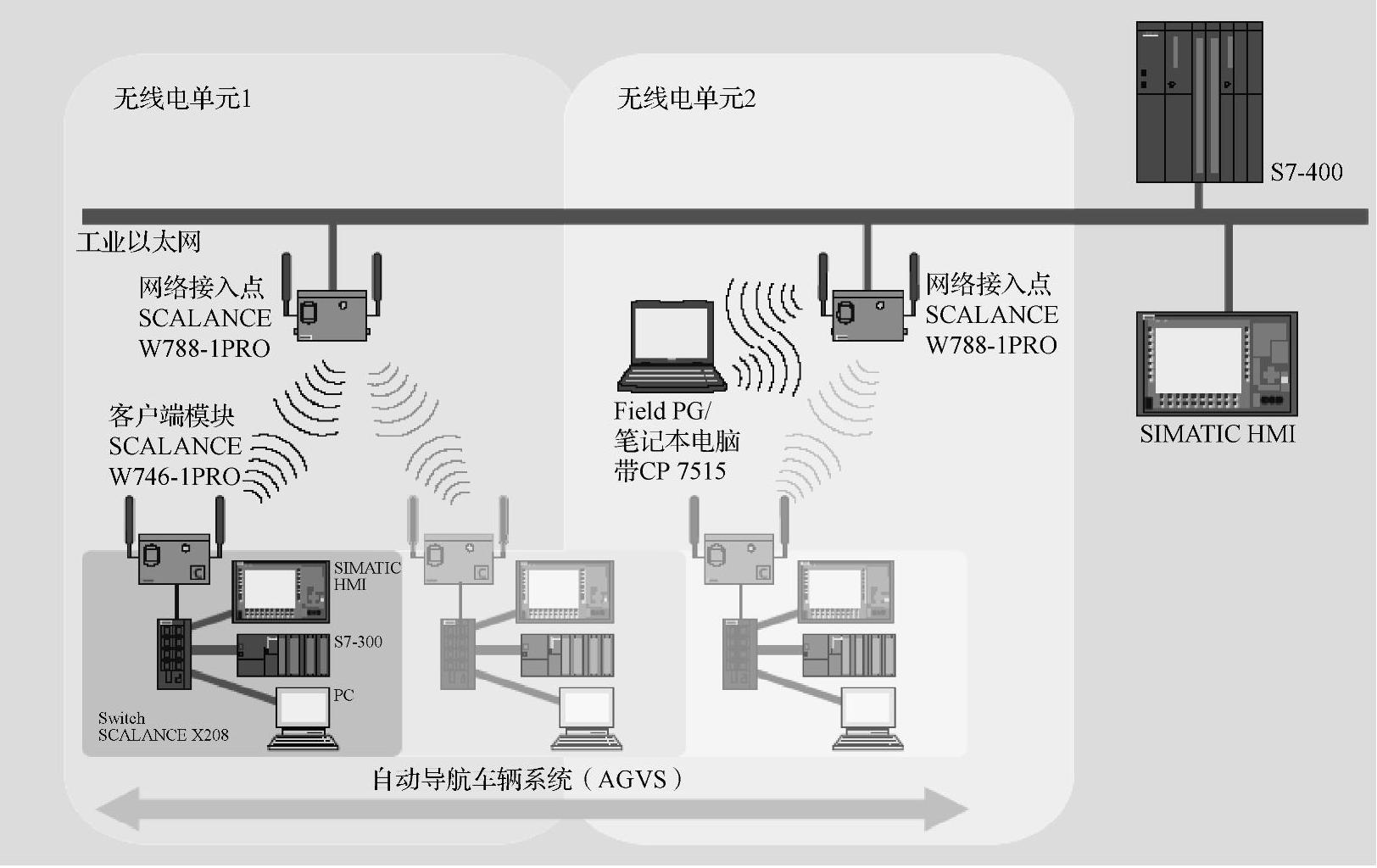

图5-14 移动单元可在具有两个网络接入点的无线网络中漫游
如果网络接入点无法通过有线网络来连接工业以太网，则必须选择无线分布式系统（WDS）运行模式。在这种情况下，一个SCALANCE W-780网络接入点最多可和8个其他没有通过直接有线连接到数据网络的网络接入点进行通信，如图5-15所示。
对于双/多网卡接入点SCALANCE W-780，两/多个网络接入点可集成在一个外壳中。由此，可经济地实现各种应用。该产品尤其适用于设计可靠性要求较高应用中的冗余无线网络。并可通过使用生成树（Spanning Tree）机制进行扩展。如果一个连接出现故障，则无线网络自动寻找冗余路径。从而实现高度运行安全性。
对于这种运行模式，两个工业以太网网段耦合在一起，并通过两个无线卡并行传送数据流。如果一个无线卡选择2.4GHz频段，而对另一个无线卡选择5GHz，则实现的无线链路具有最大的可靠性。采用SCALANCE W-780冗余模式，可实现可靠的点对点连接，如图5-16所示。
图5-15 无线分布式系统

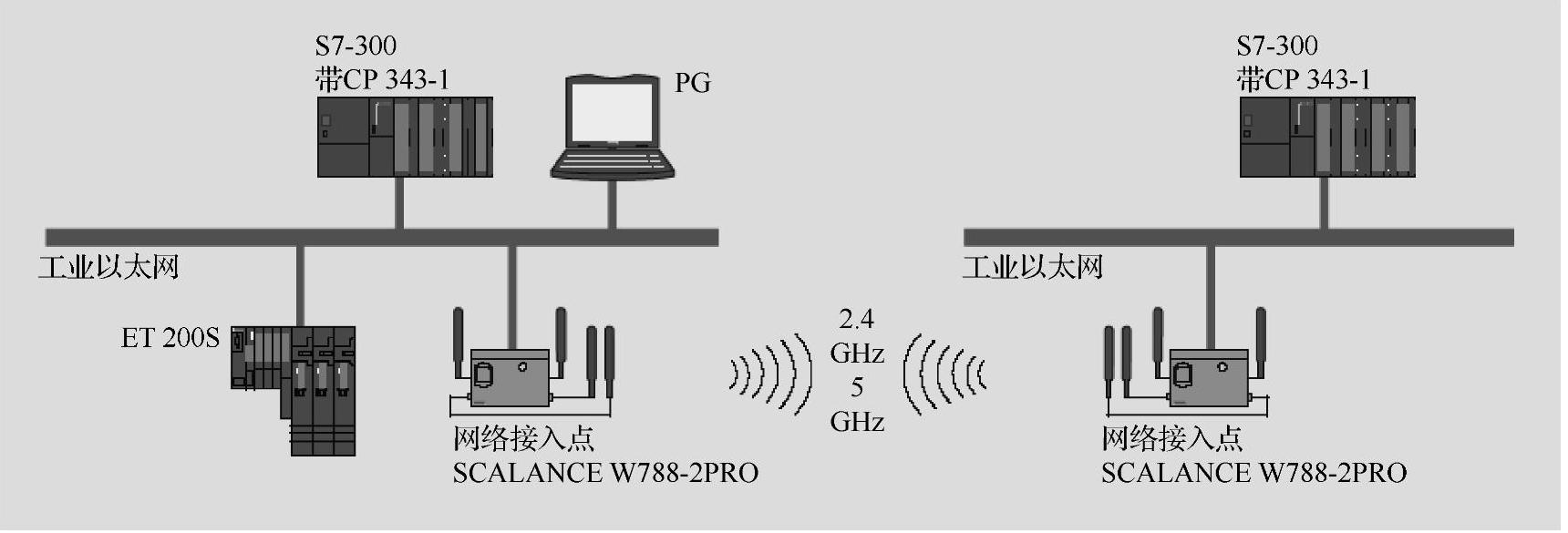

图5-16 采用SCALANCE W788-2PRO冗余模式，可实现可靠的点对点连接
2.SCALANCE W788-1/2RR、W786-2RR、W784-1RR
SCALANCE W-780RR网络接入点的功能与SCALANCE W-780工业无线局域网接入点的功能一致。另外，SCALANCEW-780RR还提供有可靠的无线链路，可实现移动用户在无线覆盖区域之间的极为快速的数据传输（快速漫游）。该传输是极为快速的，即使是PROFI-NET IO通信在漫游过程中也没有中断。而且，此无线链路可预测授权用户的访问，从而可支持最多50个用户的实时响应。为保证系统的实时响应，西门子提供具有确定和可靠无线电场特性的Rcoax漏波电缆解决方案来支持快速漫游的需求。
无线用户必须配有相应的接收设备，才能与具有快速漫游特性的网络接入点进行通信（例如SCALANCE W740/IWLAN/PB Link PN IO）。由于标准IEEE 802.11协议组不支持快速漫游，因此具有快速漫游功能的无线系统具有特殊机制的无线场，而一台符合标准IEEE802.11（WiFi）的设备则不能在此快速漫游无线场中运行。这样的优点是避免WLAN黑客的攻击，因为其探测工具无法检测到这种无线场。
虽然SCALANCE W-780的IWLAN无线场也支持PROFINET IO通信，但漫游时，由于标准IEEE 802.11协议限制会有几百毫秒的延时，因此不适用于快速刷新时间处理PROFI-NET IO设备的通信，此时选择具有快速漫游功能的RR设备（AP和客户端）来完成此种需求，如图5-17所示。SCALANCE W788-1RR还可进行标准的IEEE 802.11配置，代替常规IWLAN无线场。

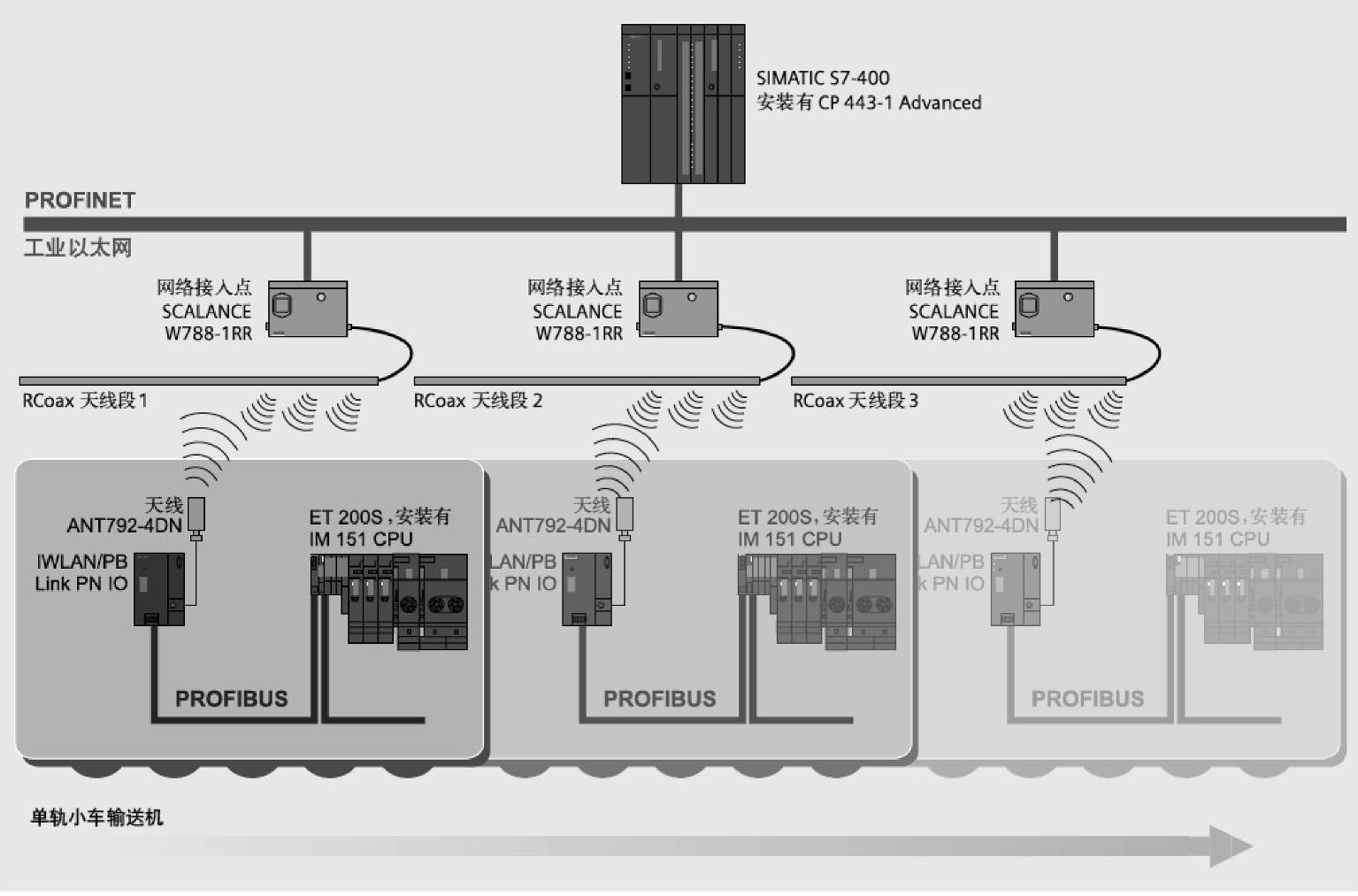

图5-17 通过快速漫游，实现RCoax电缆网段之间的快速数据传输
对于SCALANCE W780-2RR双网络接入点，SCALANCE W780-1RR和SCALANCE W780-1PRO的功能可集成在一个外壳中。由此，可经济地实现多种应用。
举例来说，如图5-18所示，如果需要使用标准IEEE 802.11的设备（例如现场编程器，MOBIC）管理或组态快速漫游的车辆，可使用SCALANCE W780-2RR双网络接入点。一个无线网卡以快速漫游模式运行，另一个按标准IEEE 802.11模式运行。然后，控制单元（例如MOBIC）即可通过工业无线局域网接口访问SCALANCE W780-2RR双网络接入点，将其数据通过该设备和RCoax电缆上的支持快速漫游的无线网卡，传送到移动车辆。

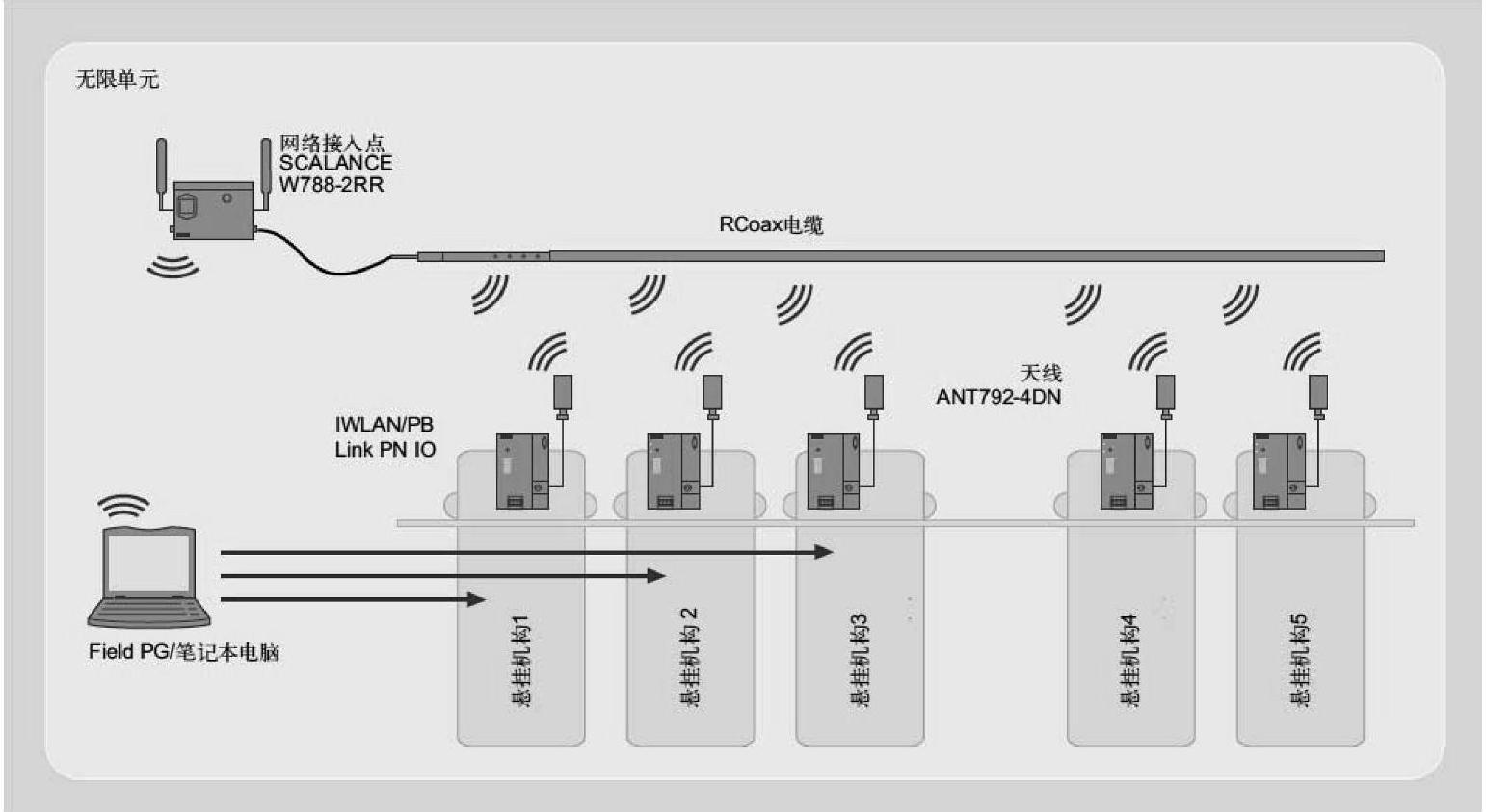

图5-18 快速漫游
