3.3.5 PROFINET OPC应用
第1步，打开桌面的“Station Configurator”快捷键，如图3-63所示。
图3-63 打开“Station Configurator”

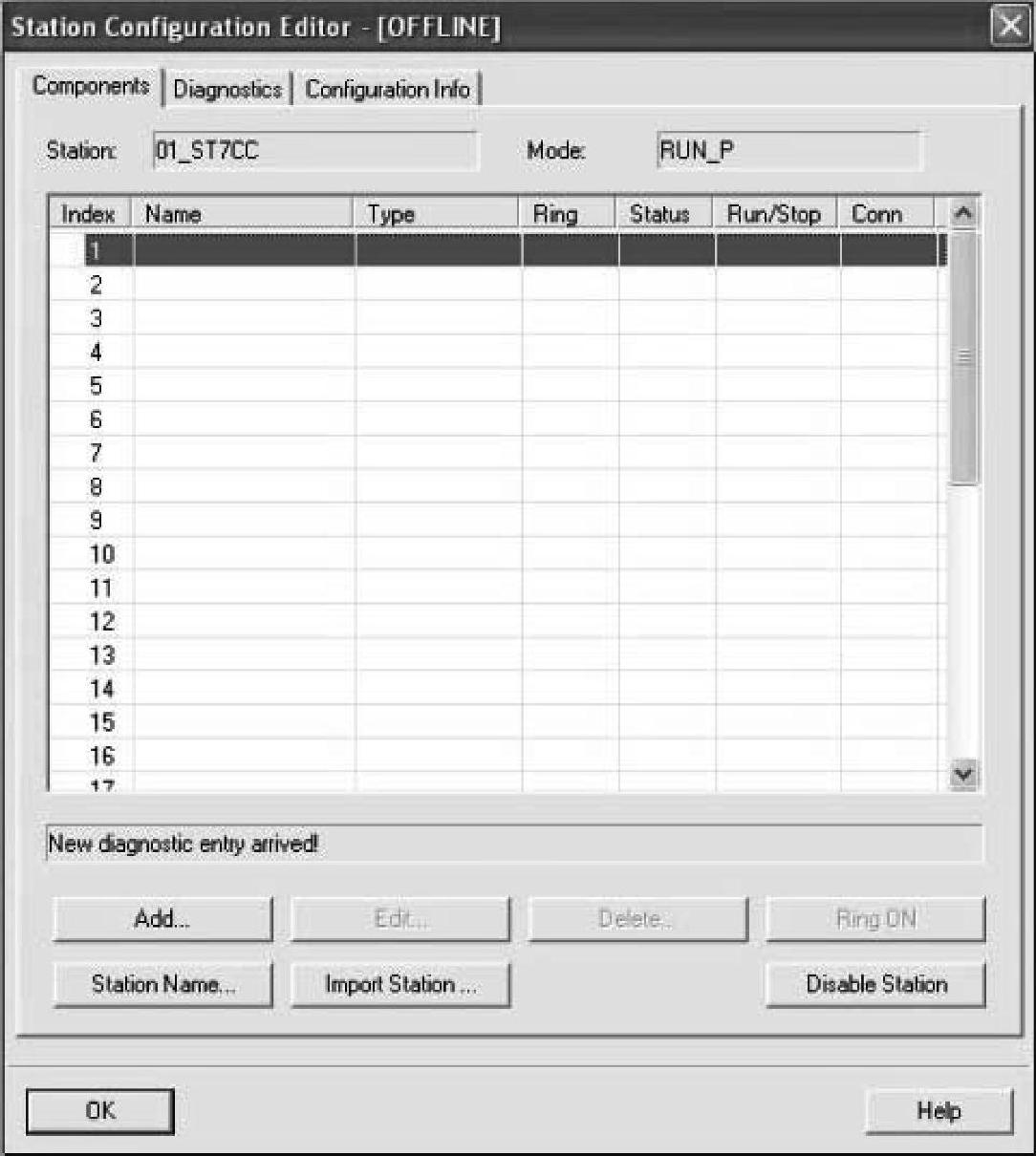

第2步，弹出如下对话框，如图3-64所示。

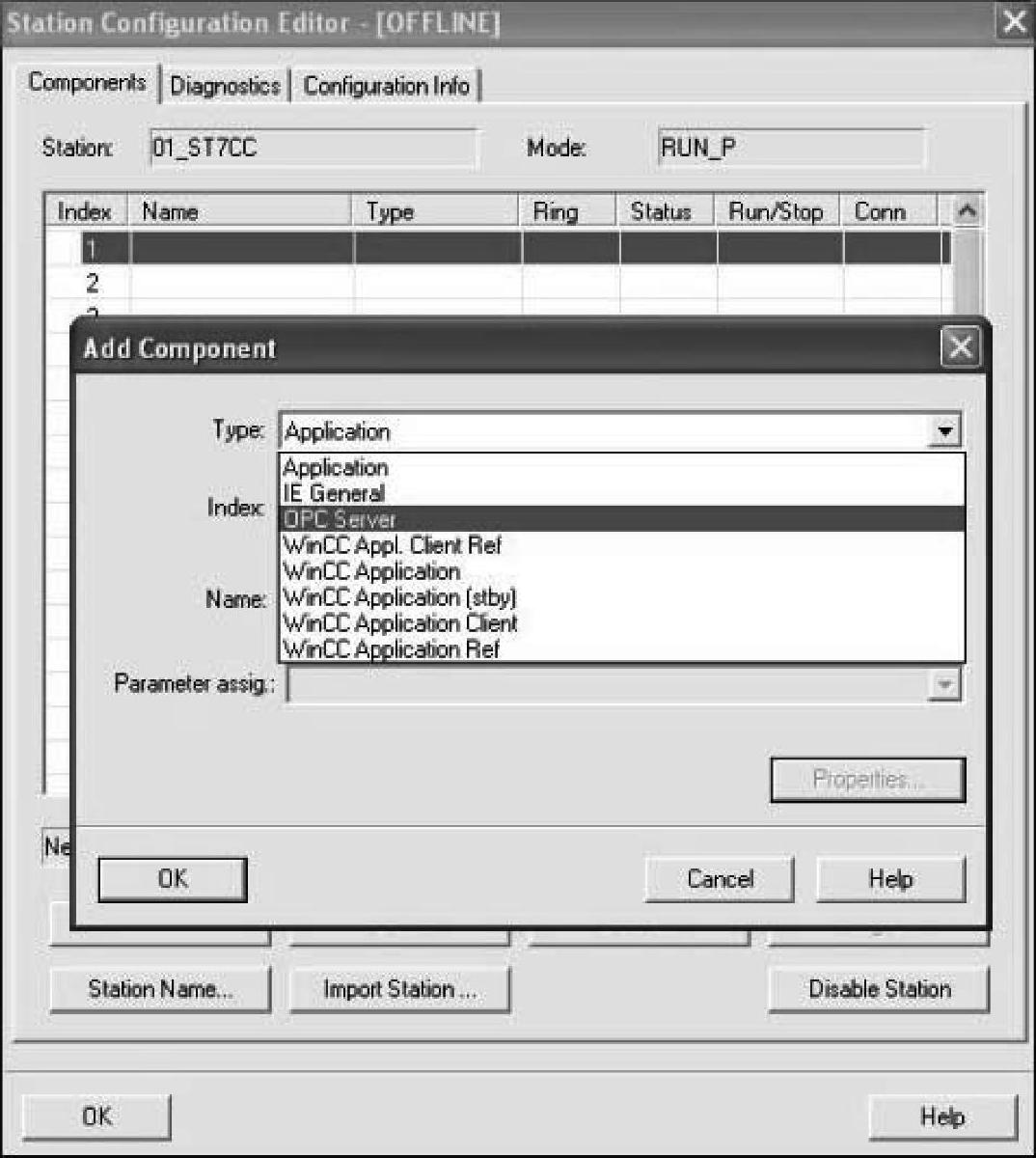

第3步，选择第一行，添加“OPC Server”，如图3-65所示。

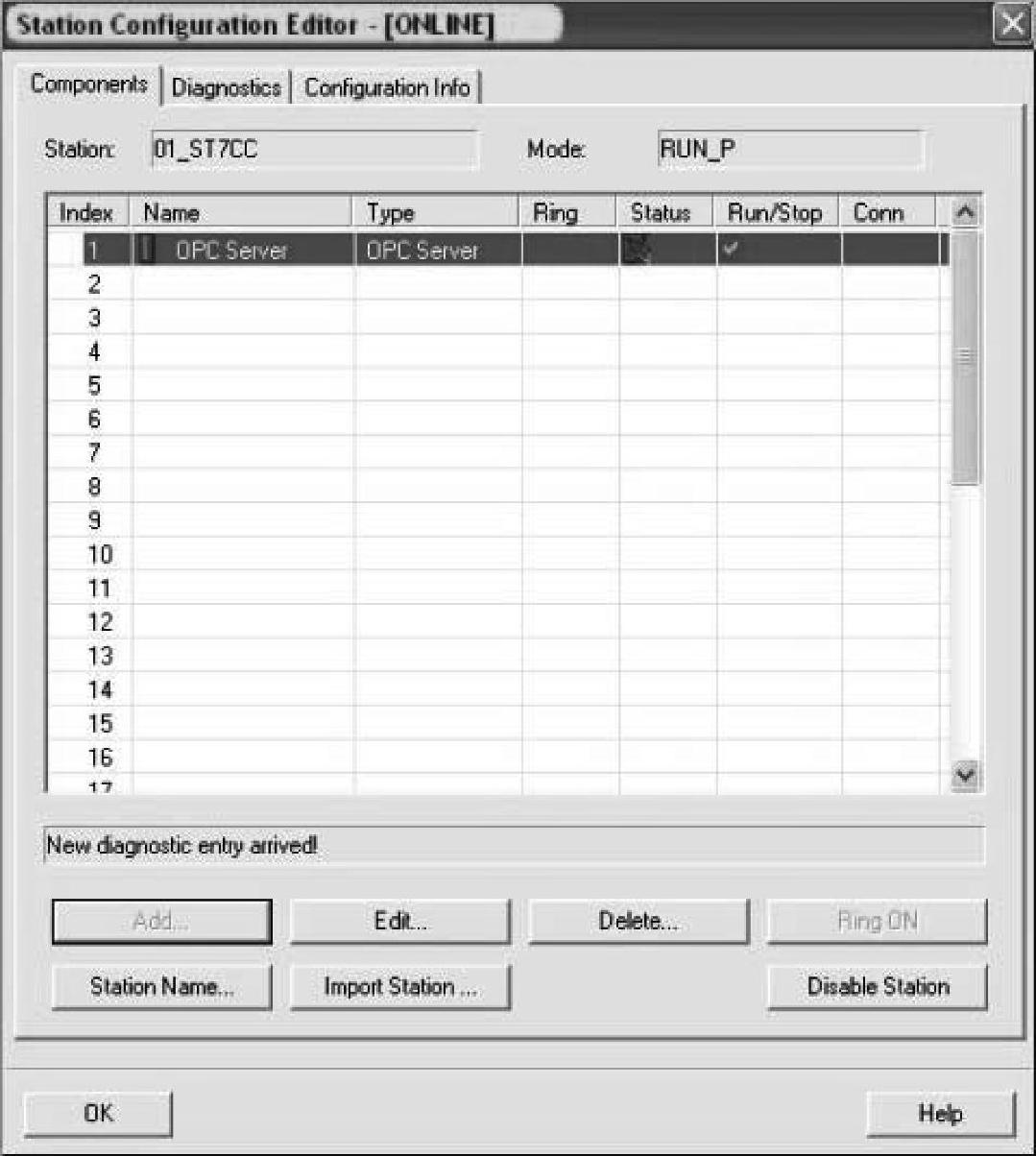

第4步，添加“OPC Server”后，能看到其运行状态正常，如图3-66所示。

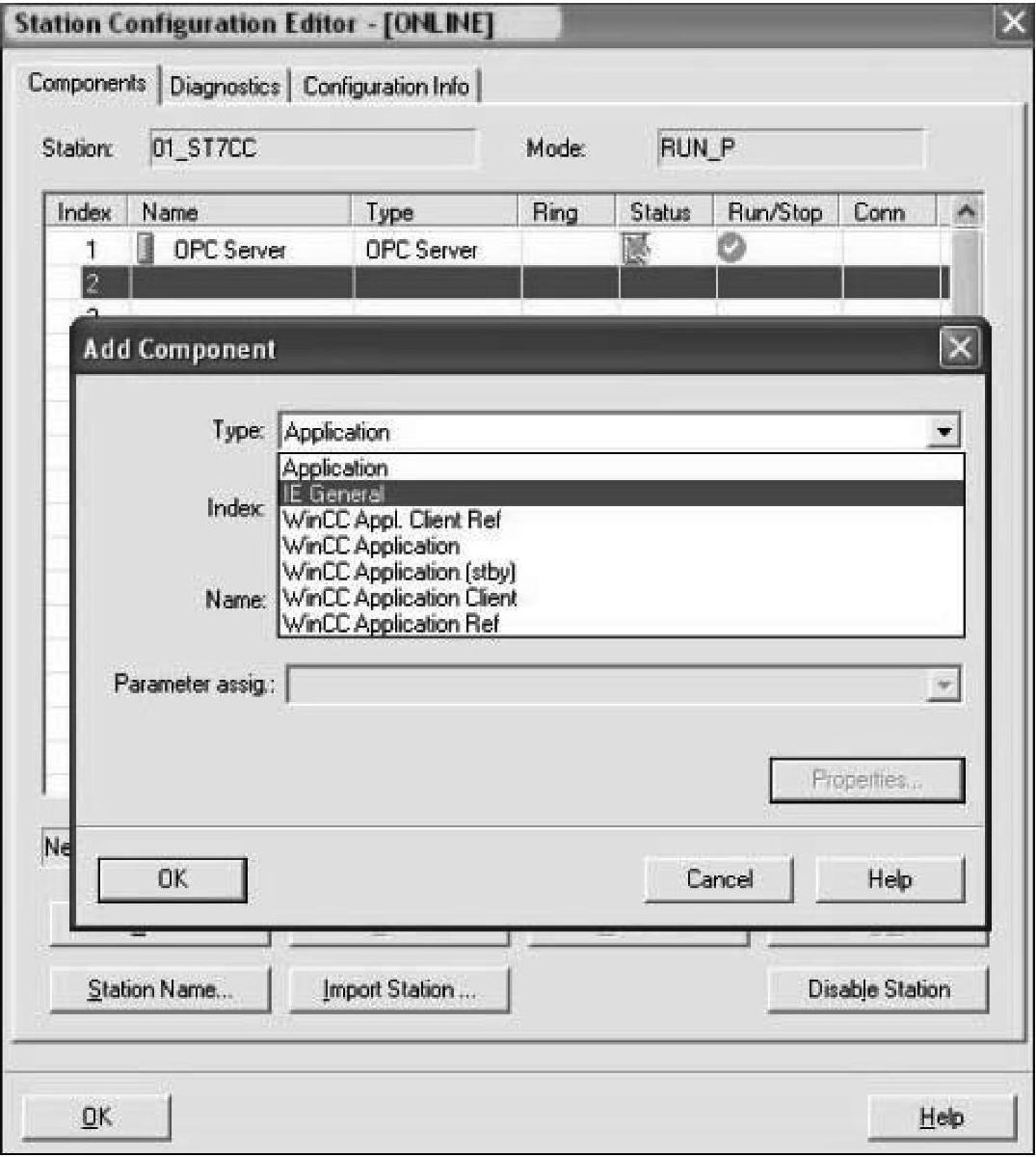

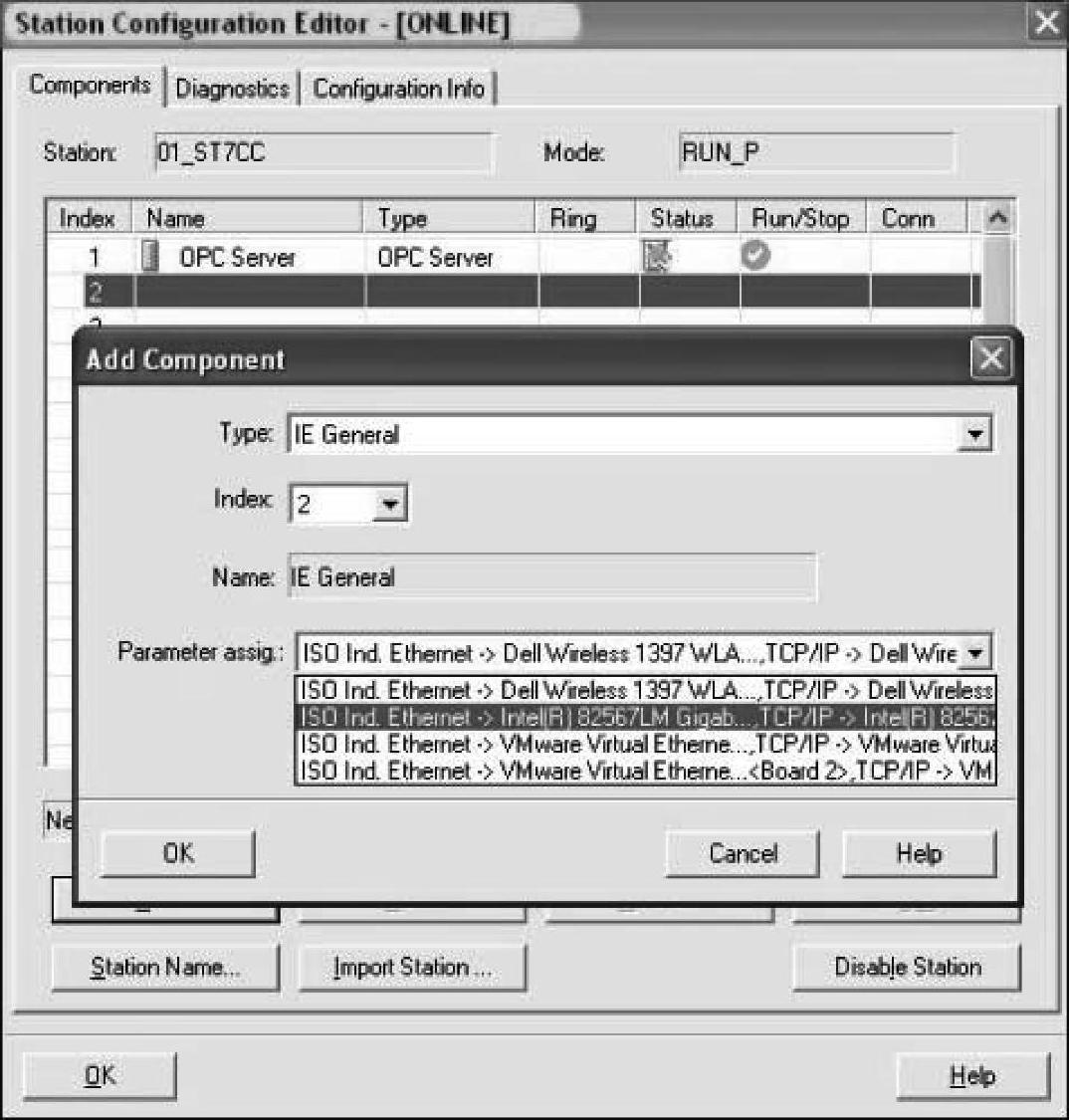

第5步，选择第二行，添加“IE General”，如图3-67所示。
图3-64 弹出如下对话框
图3-65 添加“OPC Server”
图3-66 “OPC Server”添加状态正常
图3-67 添加“IE General”
第6步，选择本台PC实际使用的物理网卡，如图3-68所示。
图3-68 选择本台PC实际使用的物理网卡

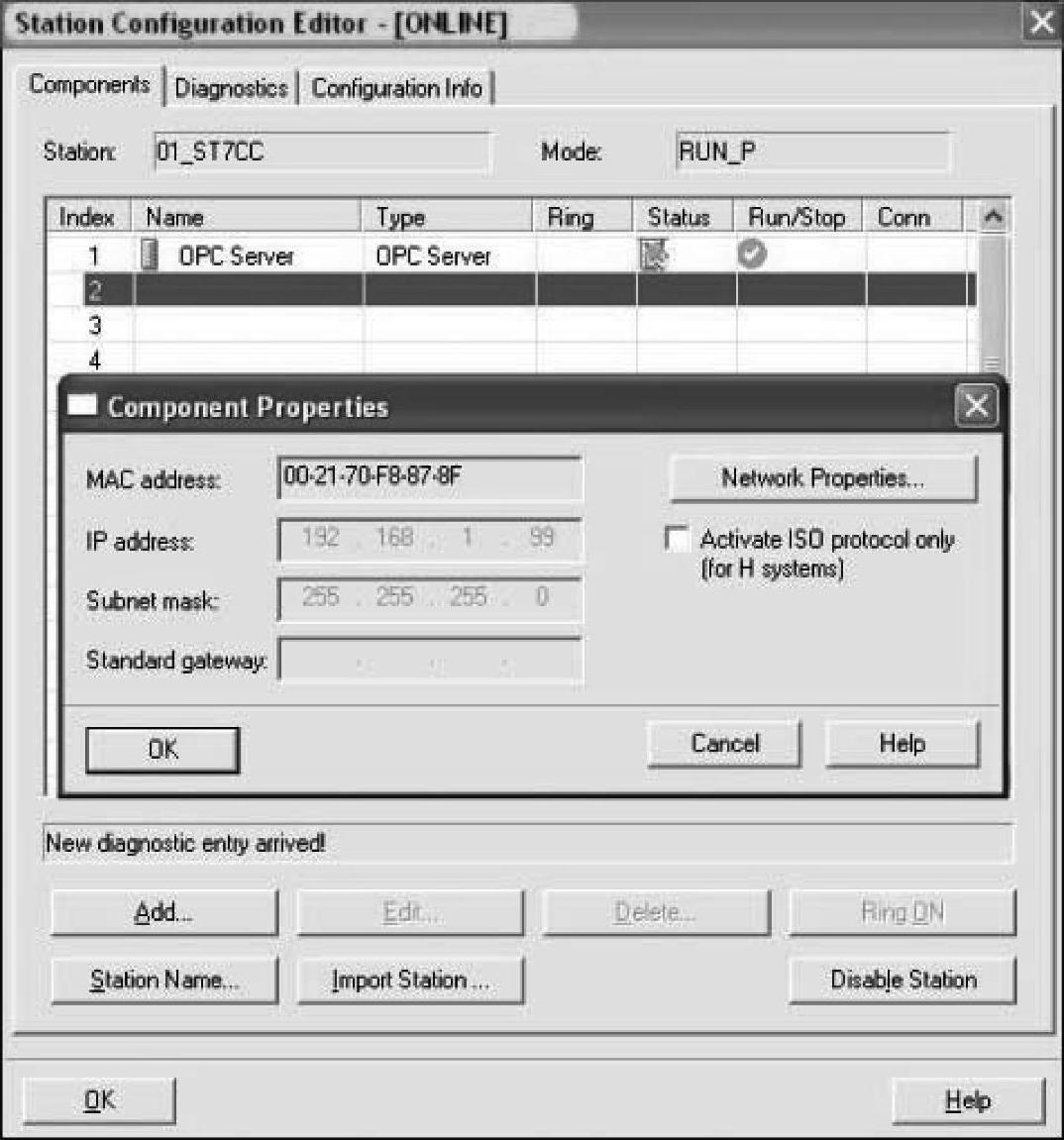

第7步，确认网卡的参数，如图3-69所示。
图3-69 确认网卡的参数
第8步，网卡的IP地址应该和PC的IP地址一致，如图3-70所示。
图3-70 网卡的IP地址应该和PC的IP地址一致
第9步，添加好“IE General”后，应该看到其状态正常，如图3-71所示。
图3-71 添加“IE General”状态正常

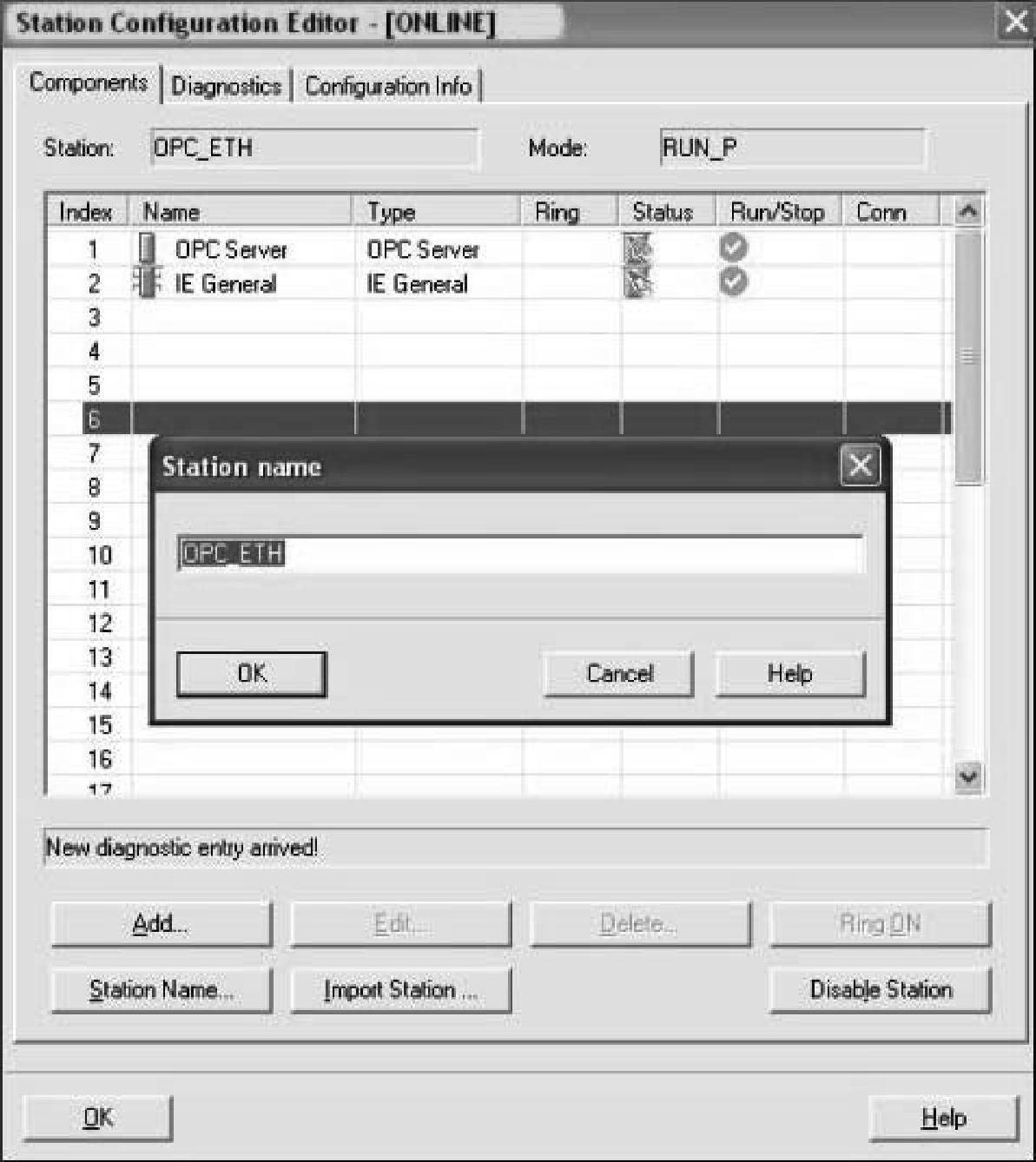

第10步，更改“Station name”，如图3-72所示。
图3-72 更改“Station name”

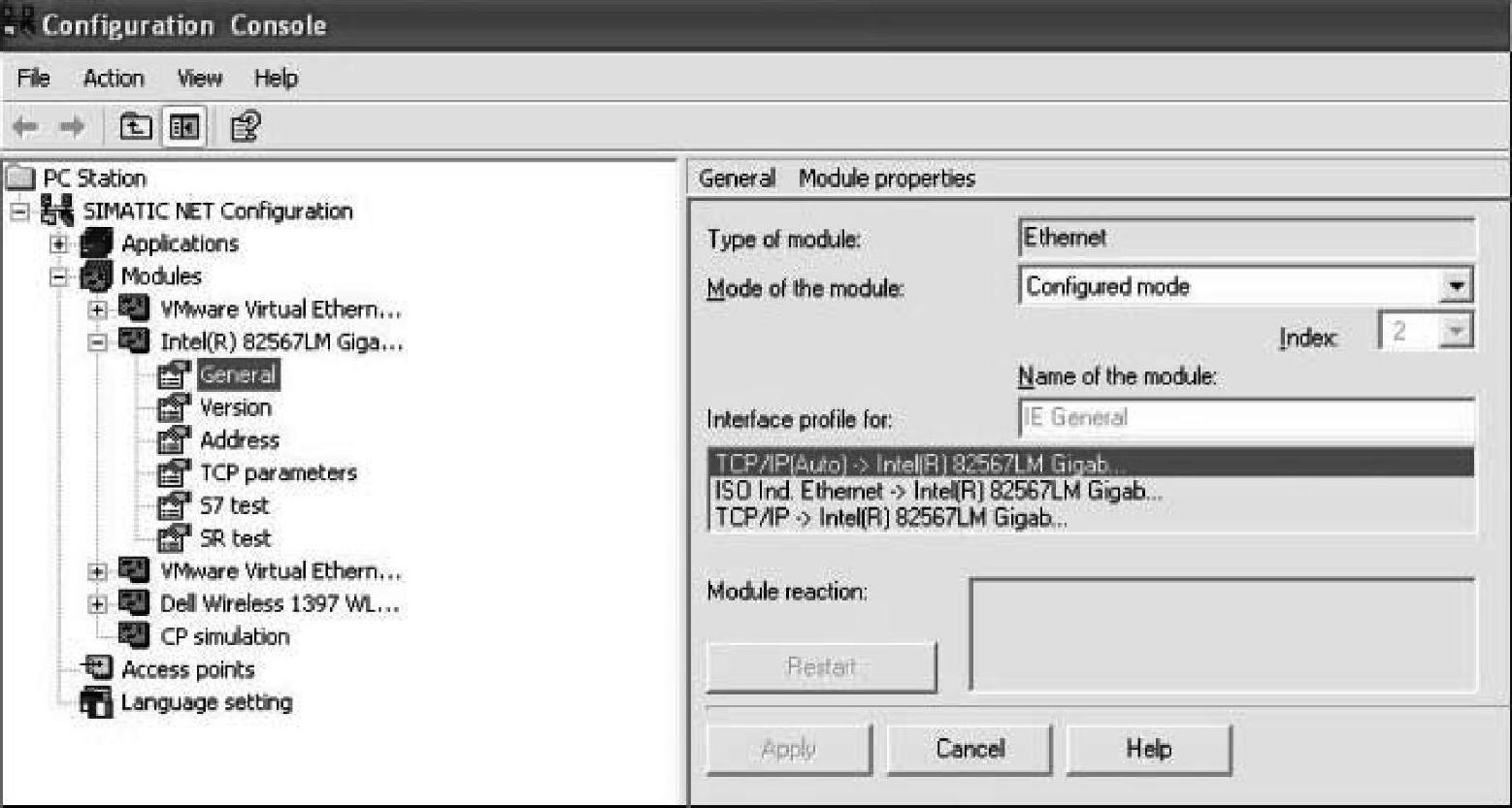

第11步，打开“Configuration Console”，然后配置本台PC网卡的属性，如图3-73所示。
图3-73 配置本台PC网卡的属性

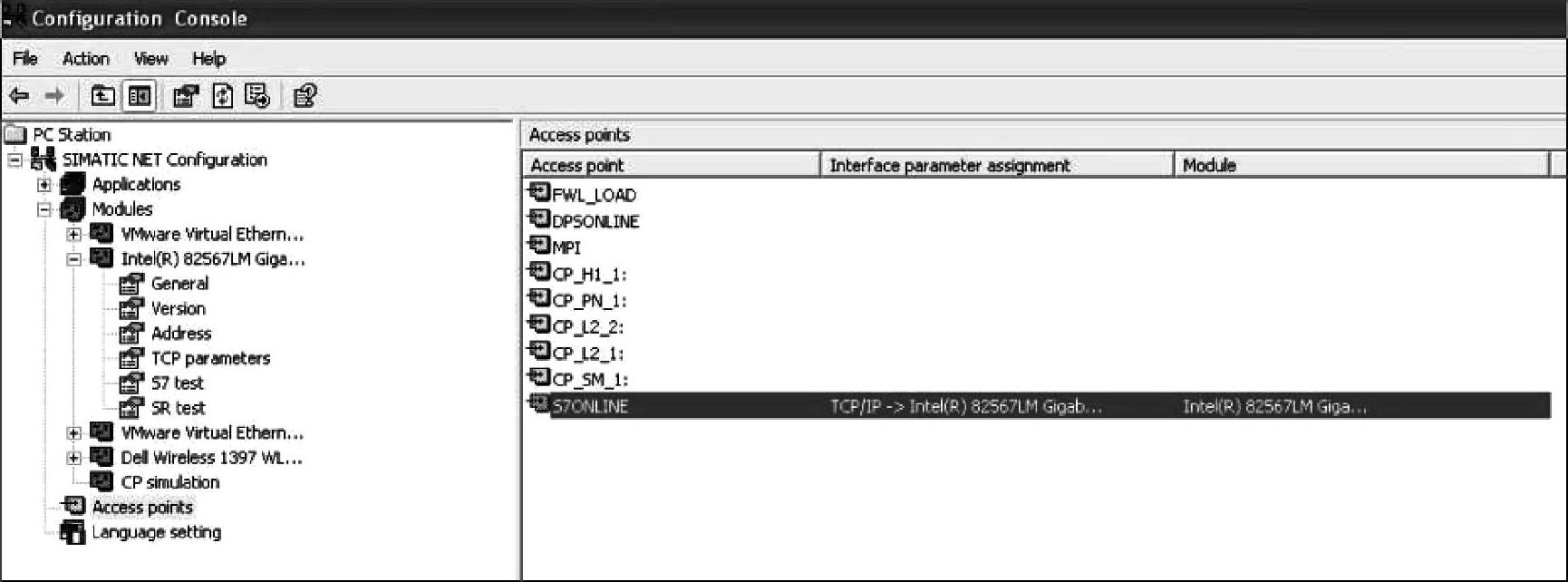

第12步，配置“Access Points”中的“S7ONLINE”为本机网卡，如图3-74所示。
图3-74 配置“Access Points”中的“S7ONLINE”为本机网卡

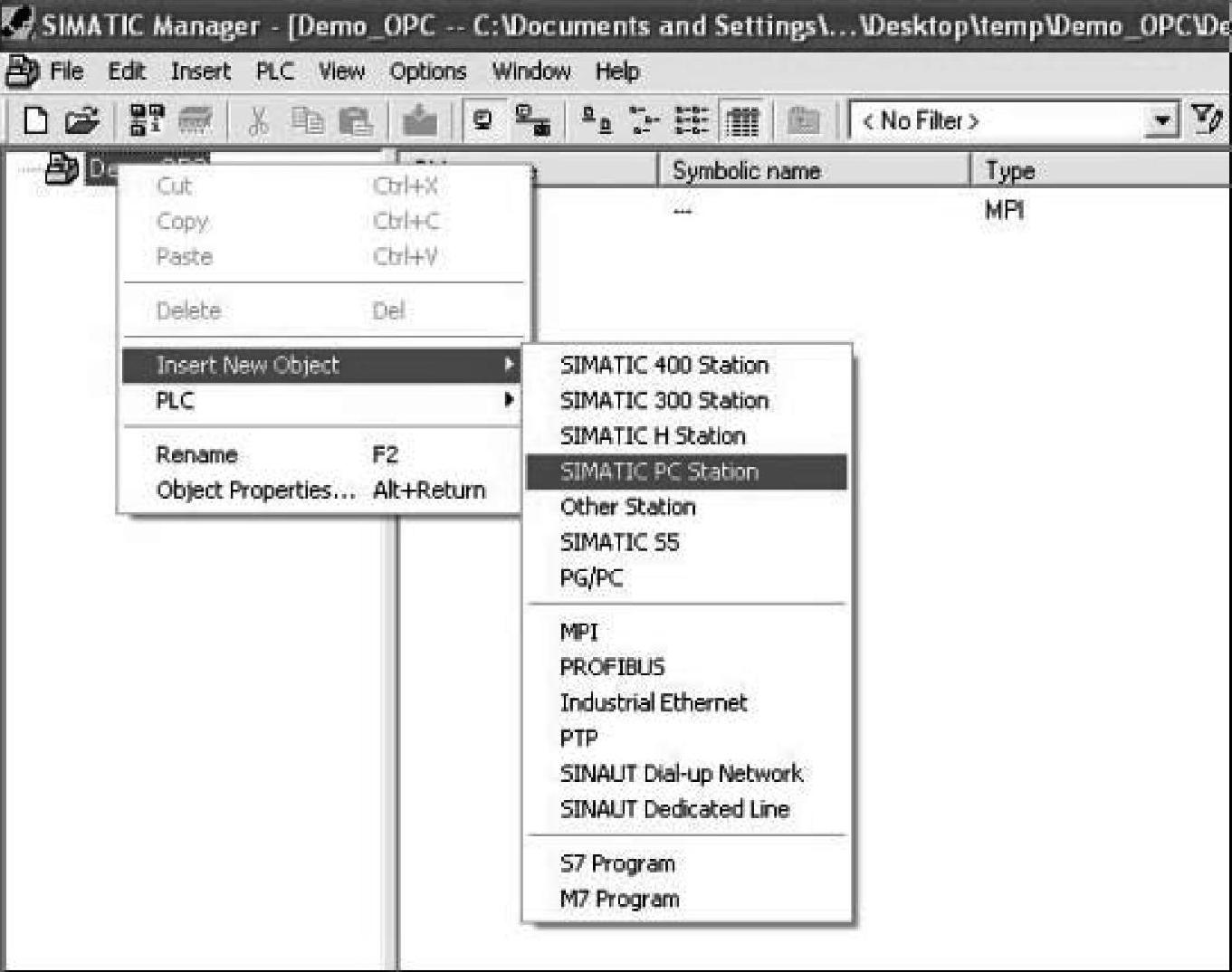

第13步，打开step7，新建一个项目，插入一个PC站，如图3-75所示。
图3-75 插入一个PC站

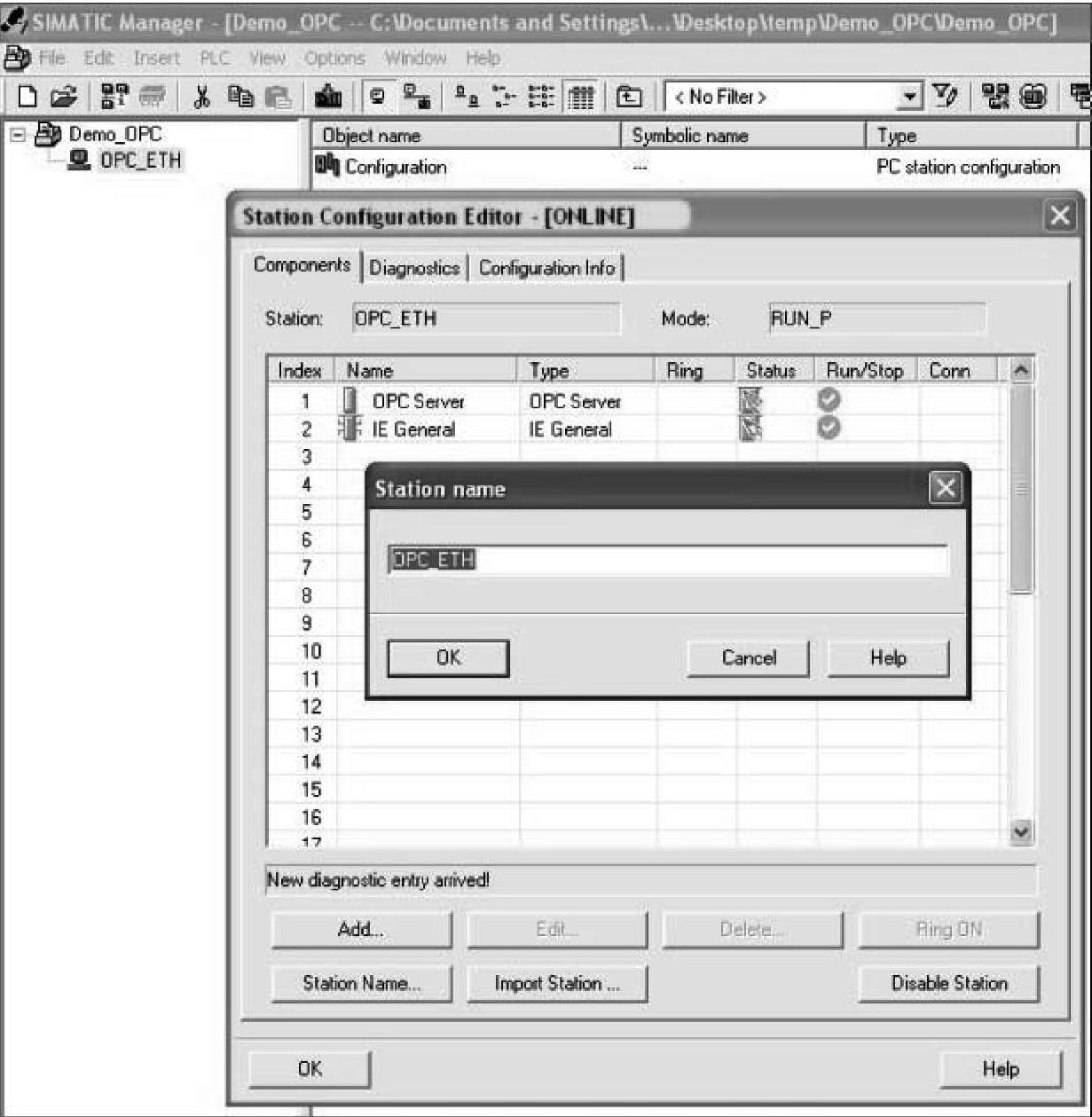

第14步，更改此站的名字，要和“Station Configuration”里配置的站名一致，如图3-76所示。

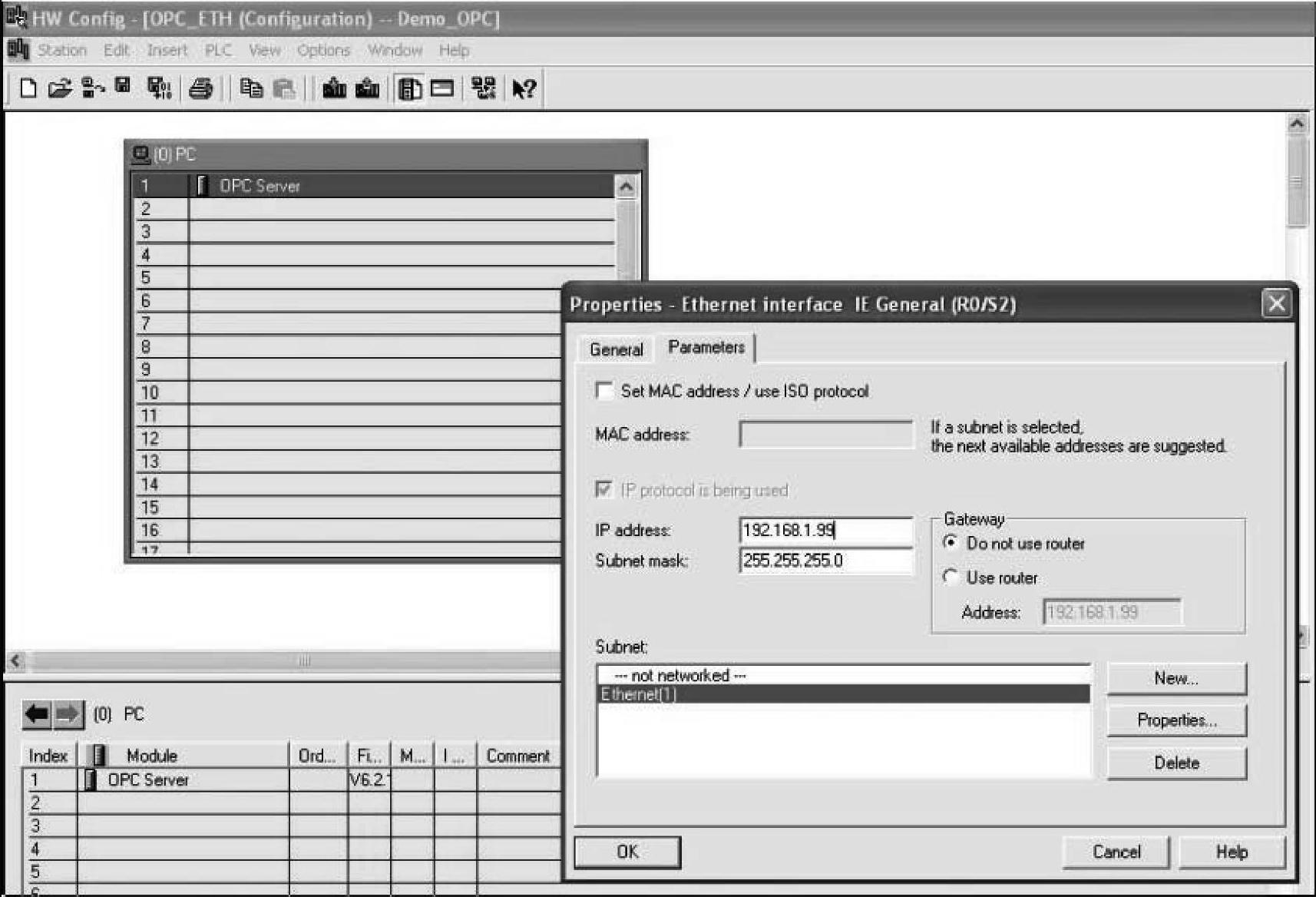

第15步，打开此站的硬件组态，在第一槽添加一个“OPC Server”，在第二槽添加一个“IE General”，地址设置为本机PC的IP地址，如图3-77所示。
图3-76 更改此站的名字
图3-77 硬件组态
第16步，添加“IE General”完成，如图3-78所示。
图3-78 添加“IE General”完成

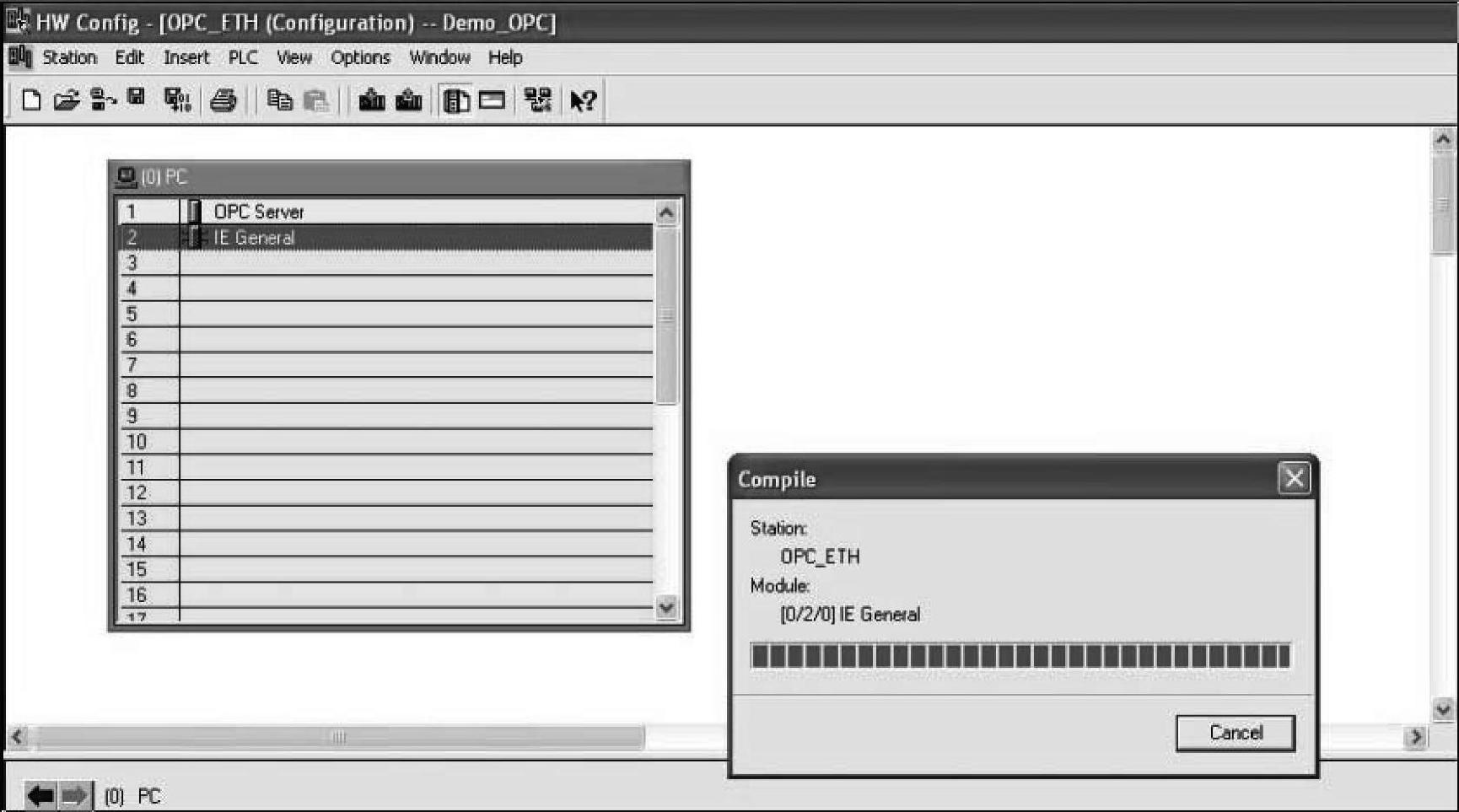

第17步，编译硬件组态，如图3-79所示。
图3-79 编译硬件组态

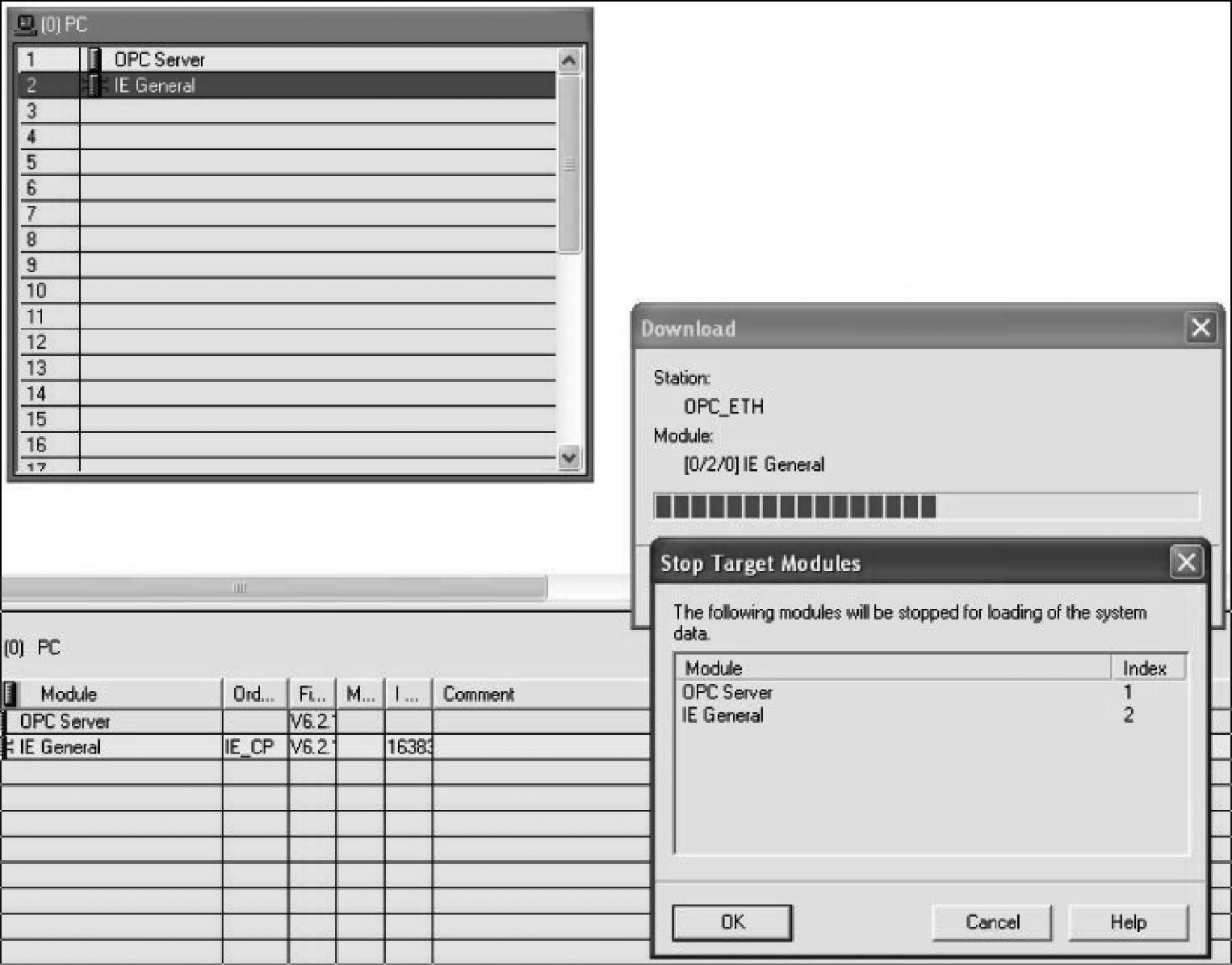

第18步，下载硬件组态，如图3-80所示。
第19步，下载硬件组态，如图3-81所示。
图3-80 下载硬件组态
图3-81 下载硬件组态

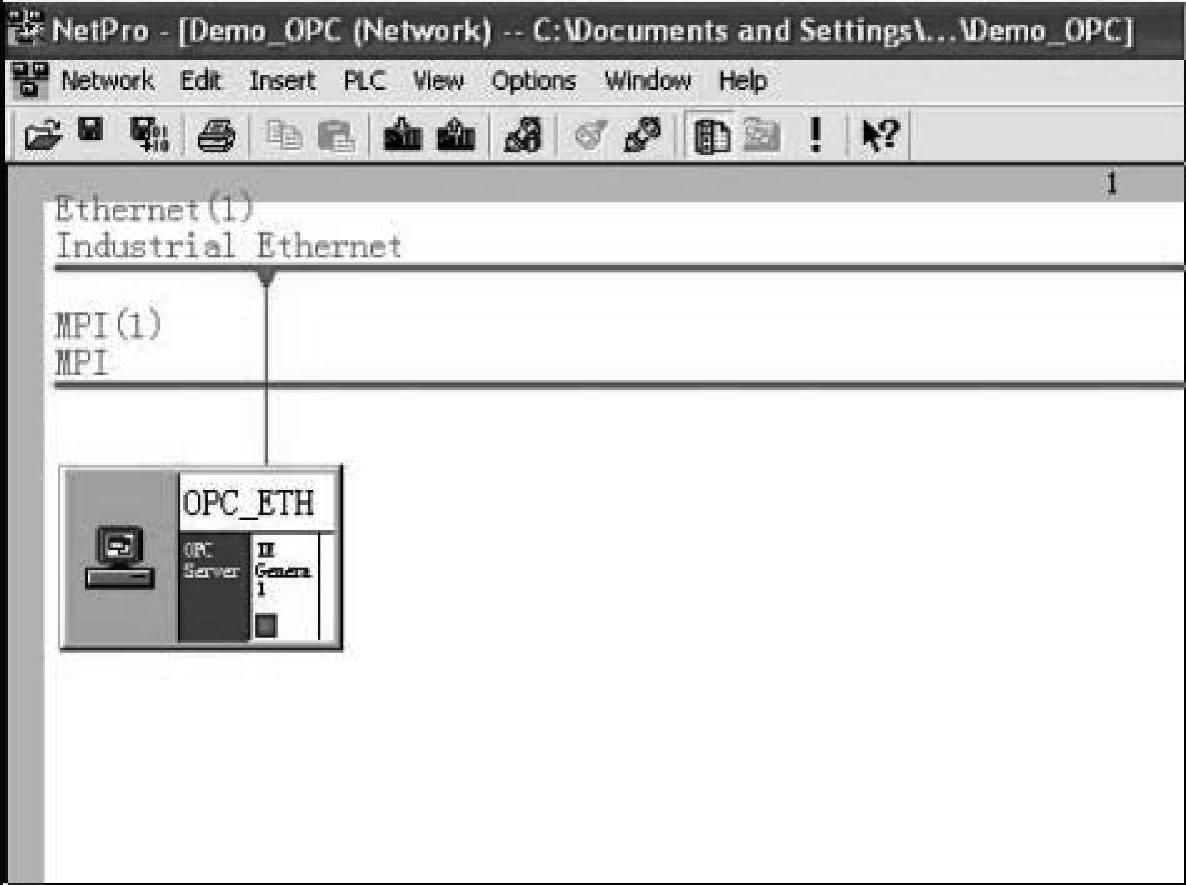

第20步，打开“NetPro”，如图3-82所示。
图3-82 打开“NetPro”

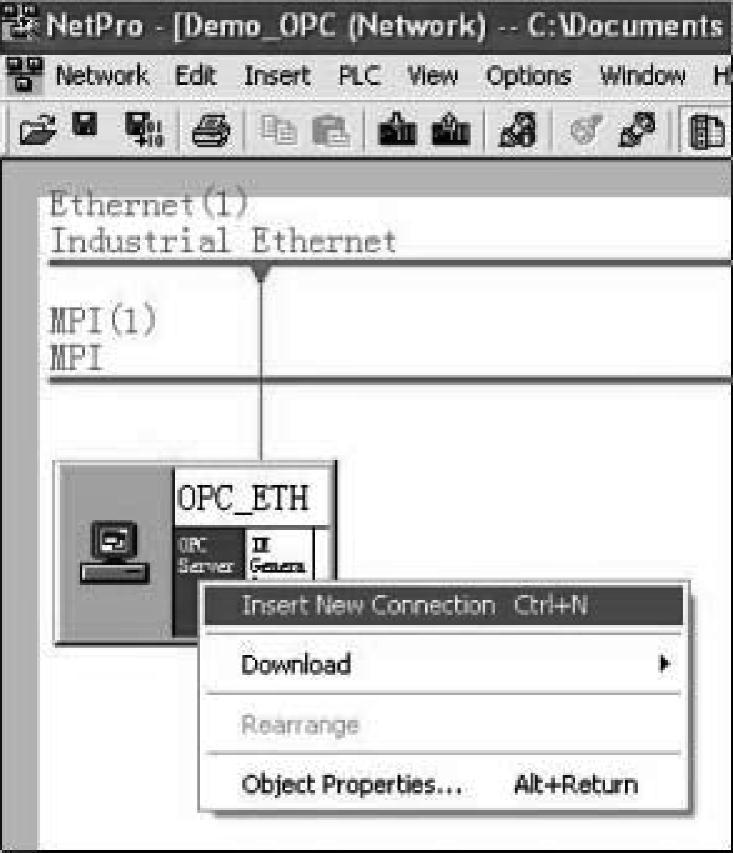

第21步，添加一个连接，如图3-83所示。
图3-83 添加一个连接

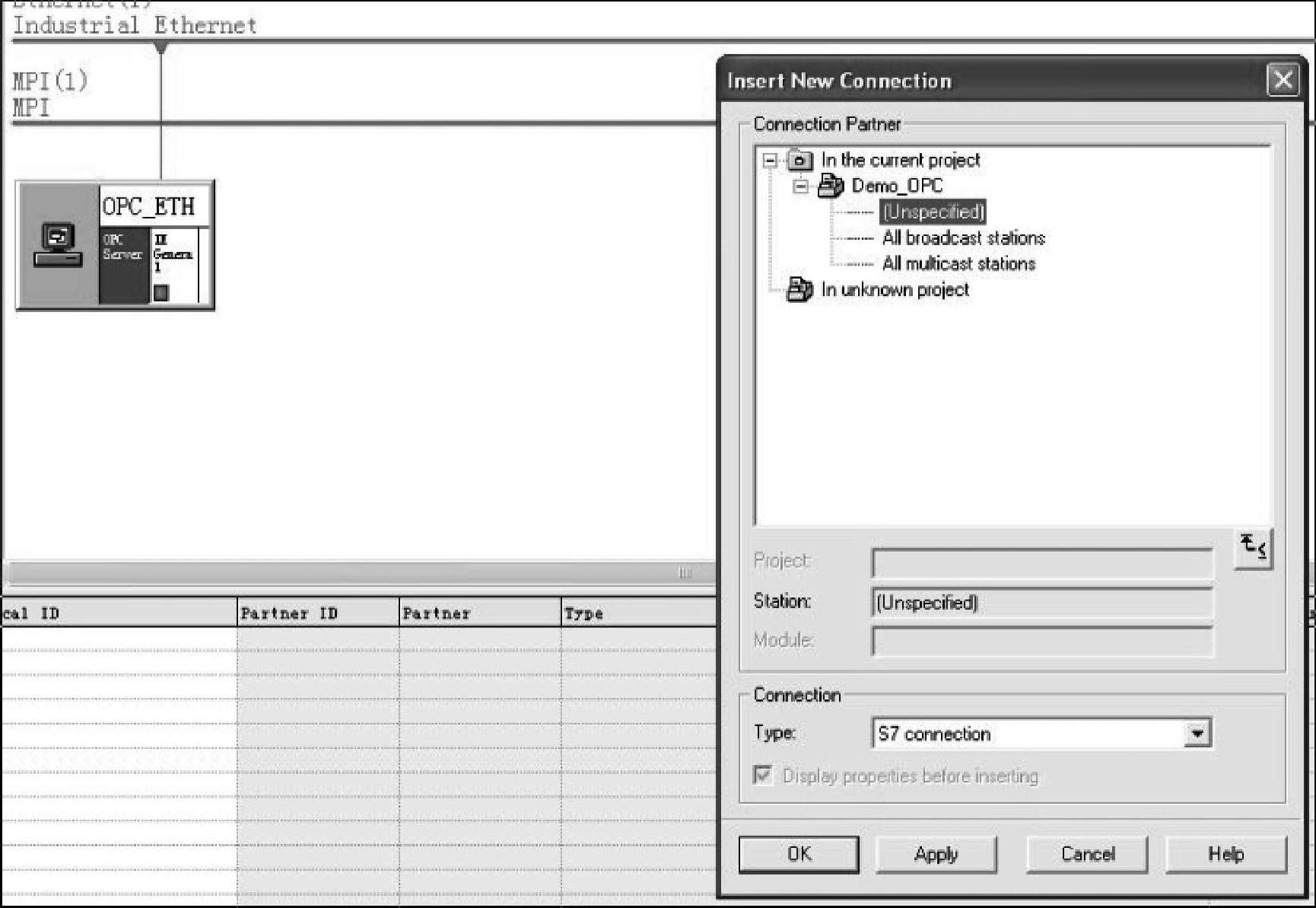

第22步，选择“Unspecified”，如图3-84所示。

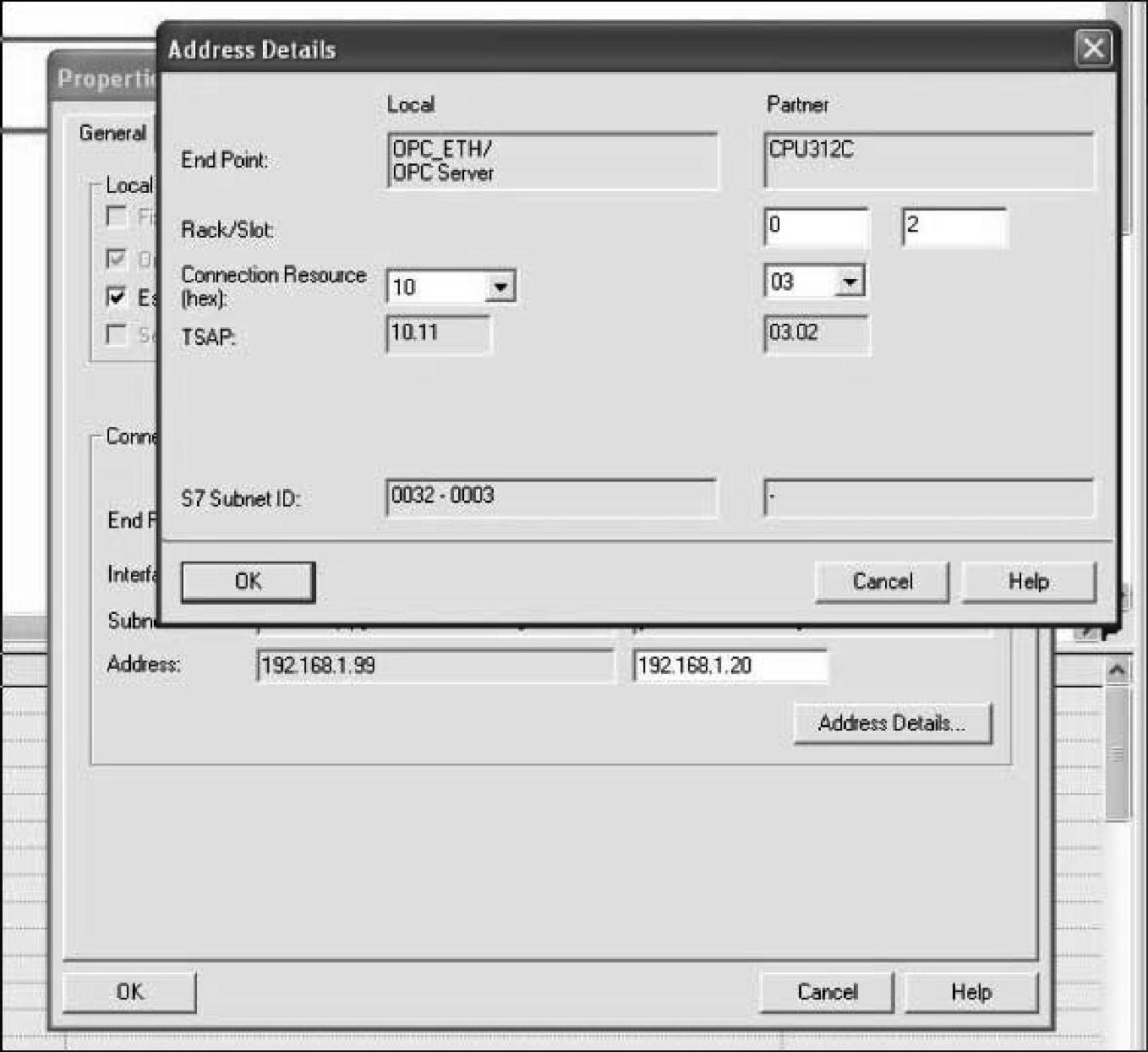

第23步，配置一下“Partner”的属性，比如IP地址，如图3-85所示。
图3-84 选择“Unspecified”
图3-85 配置一下“Partner”的属性
第24步，配置一下“Partner”的属性，如图3-86所示。
图3-86 配置一下“Partner”的属性

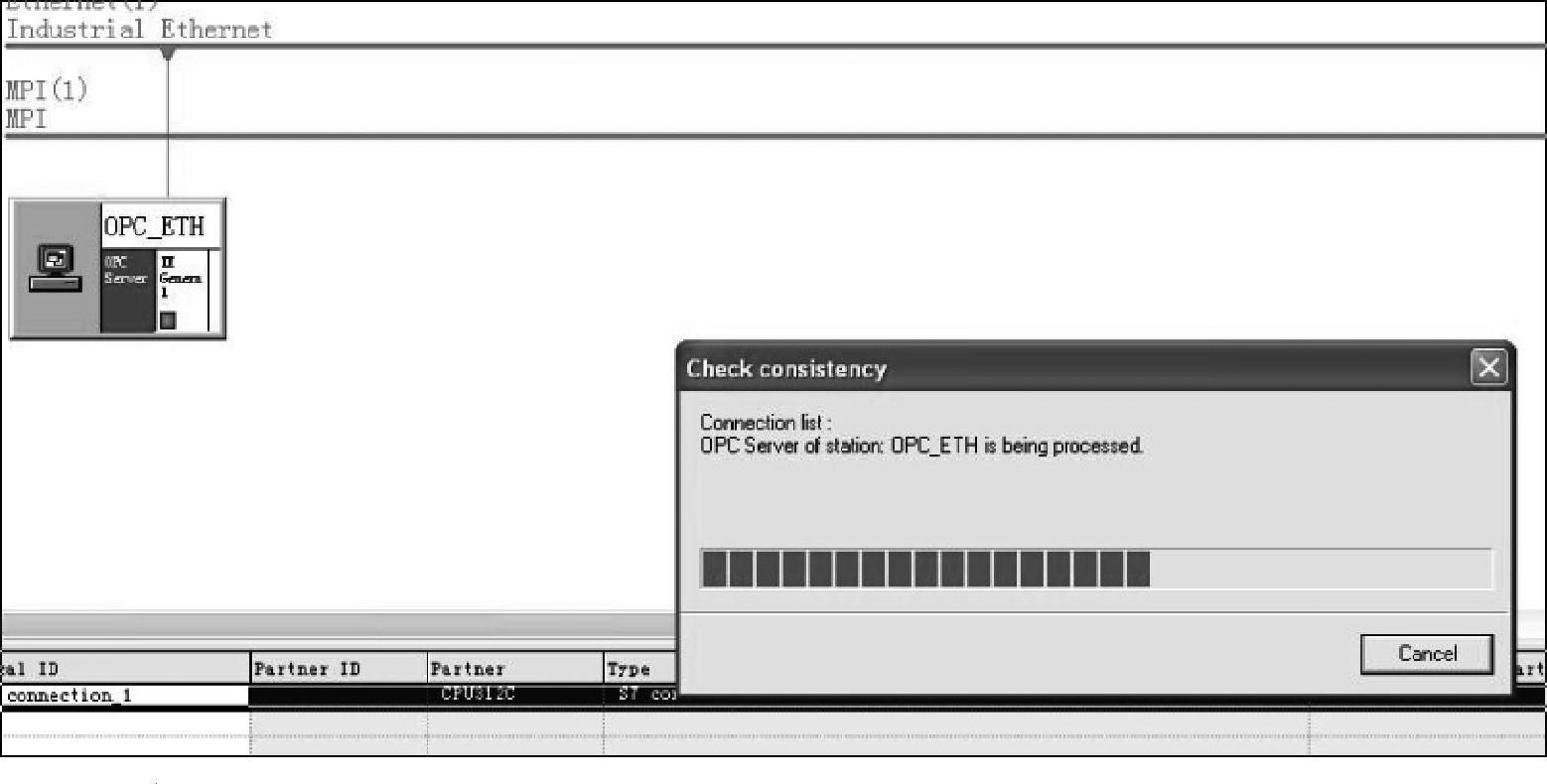

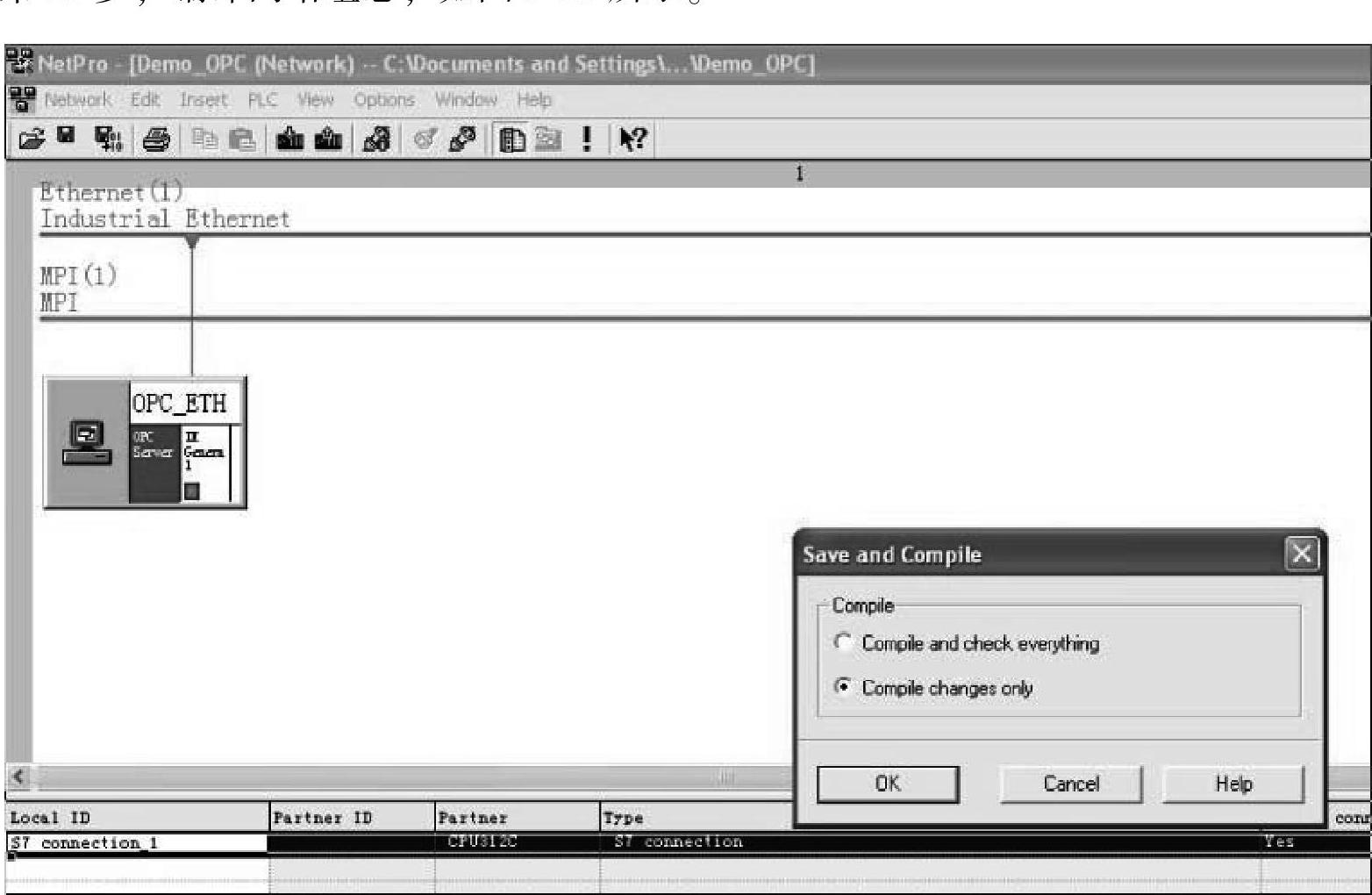

第25步，编译网络组态，如图3-87所示。
图3-87 编译网络组态
第26步，编译网络组态，如图3-88所示。
图3-88 编译网络组态

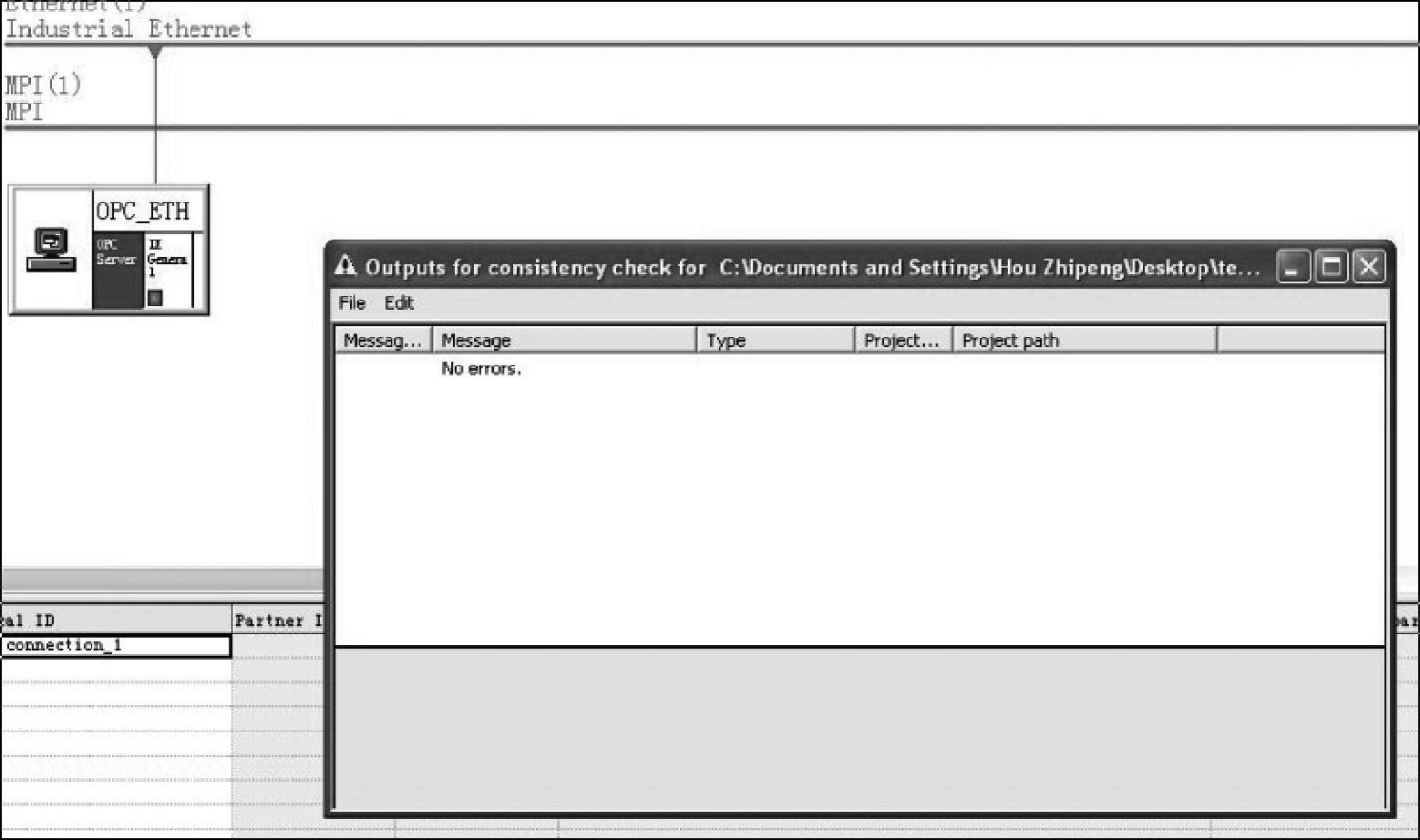

第27步，编译网络组态后，无错误，如图3-89所示。
图3-89 编译网络组态后，无错误

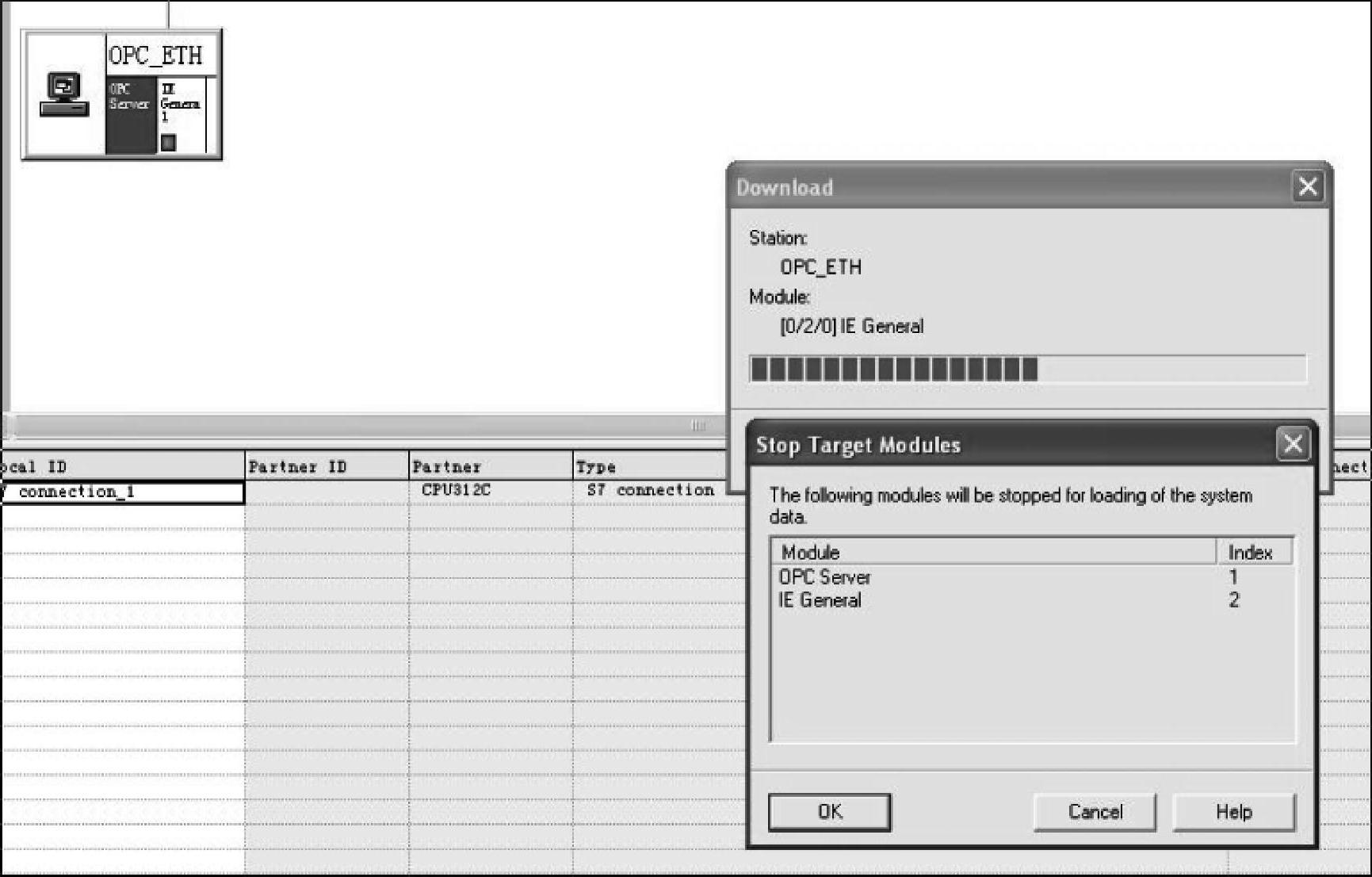

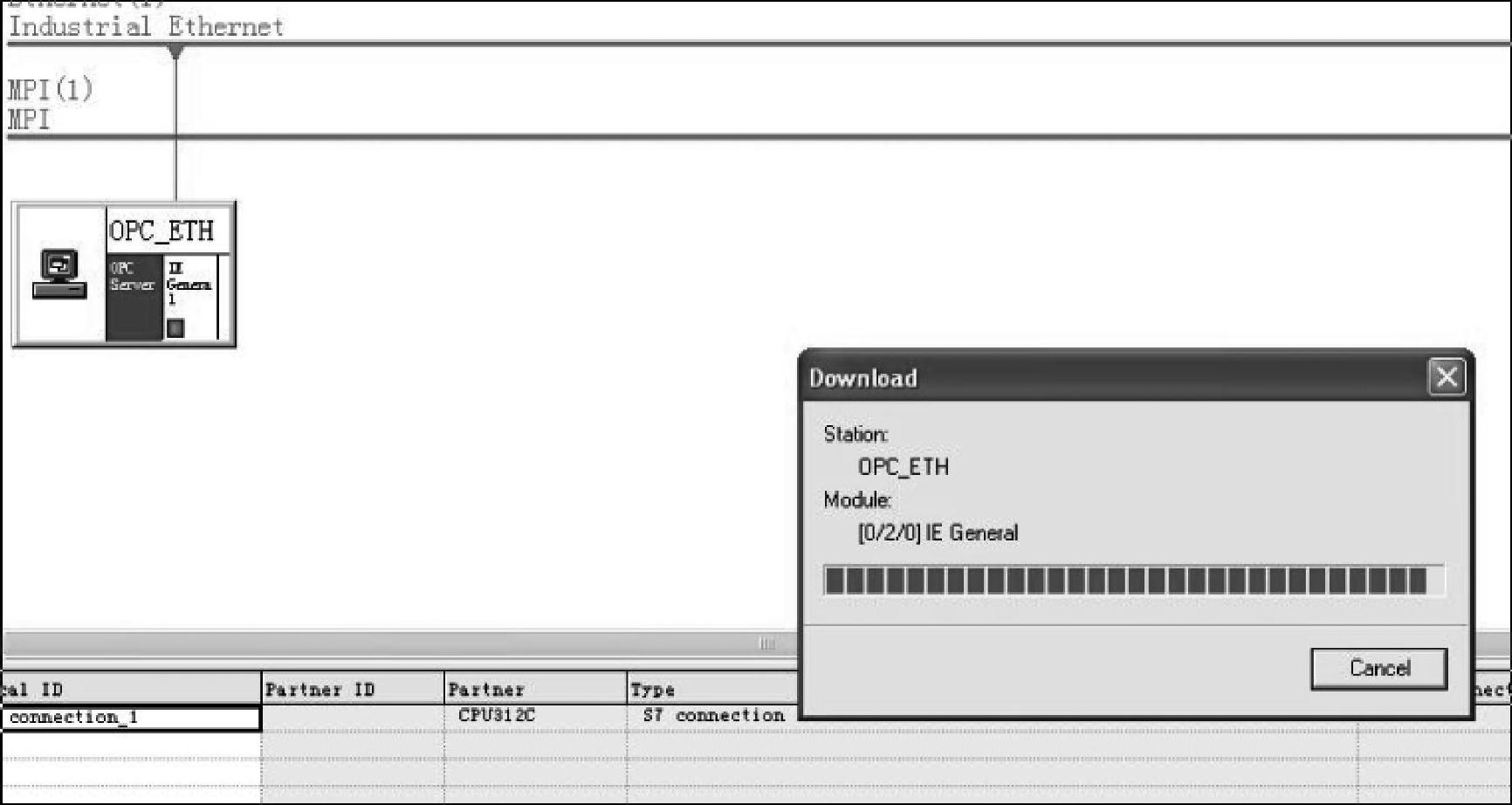

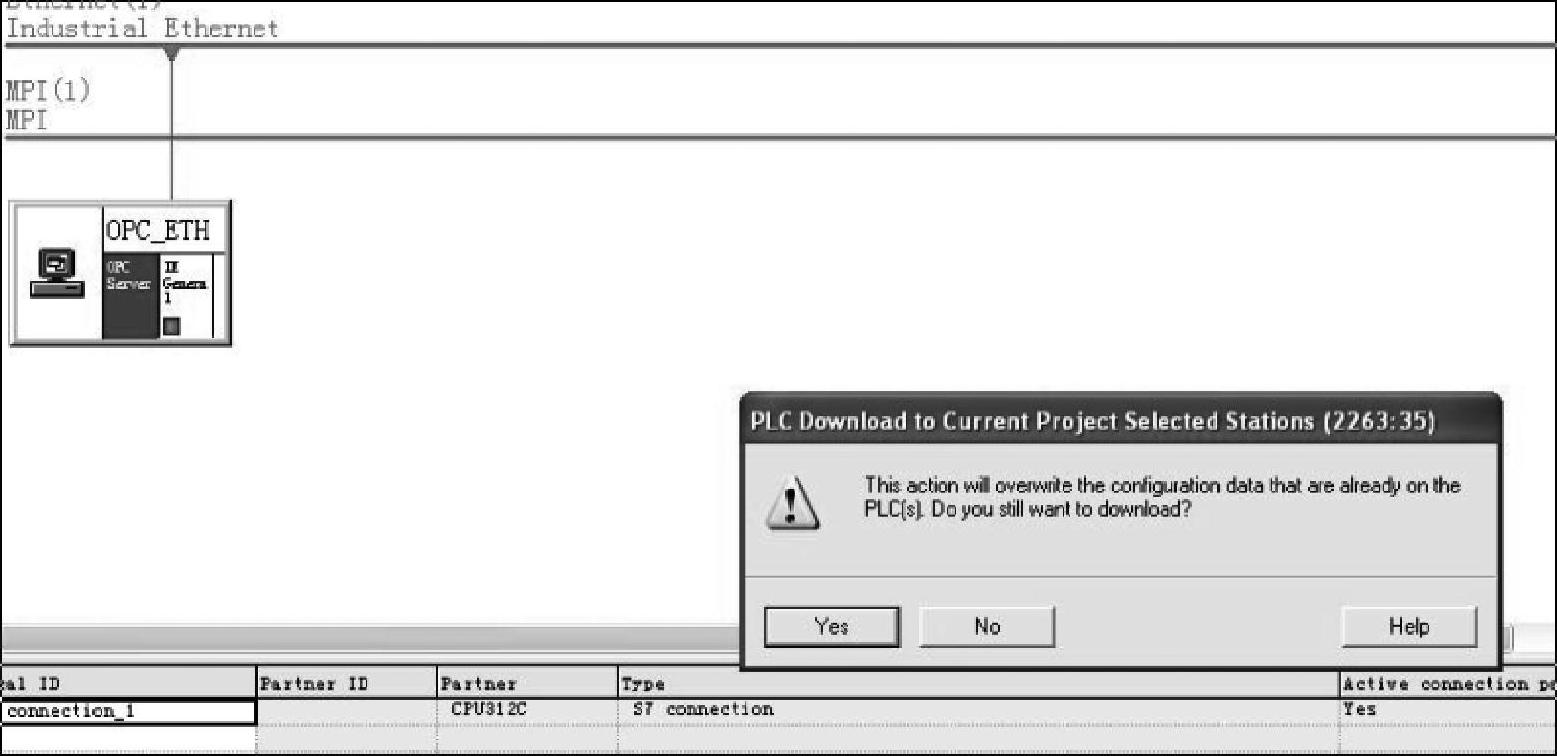

第28步，下载网络组态，如图3-90所示。
第29步，下载网络组态，如图3-91所示。
第30步，下载网络组态，如图3-92所示。

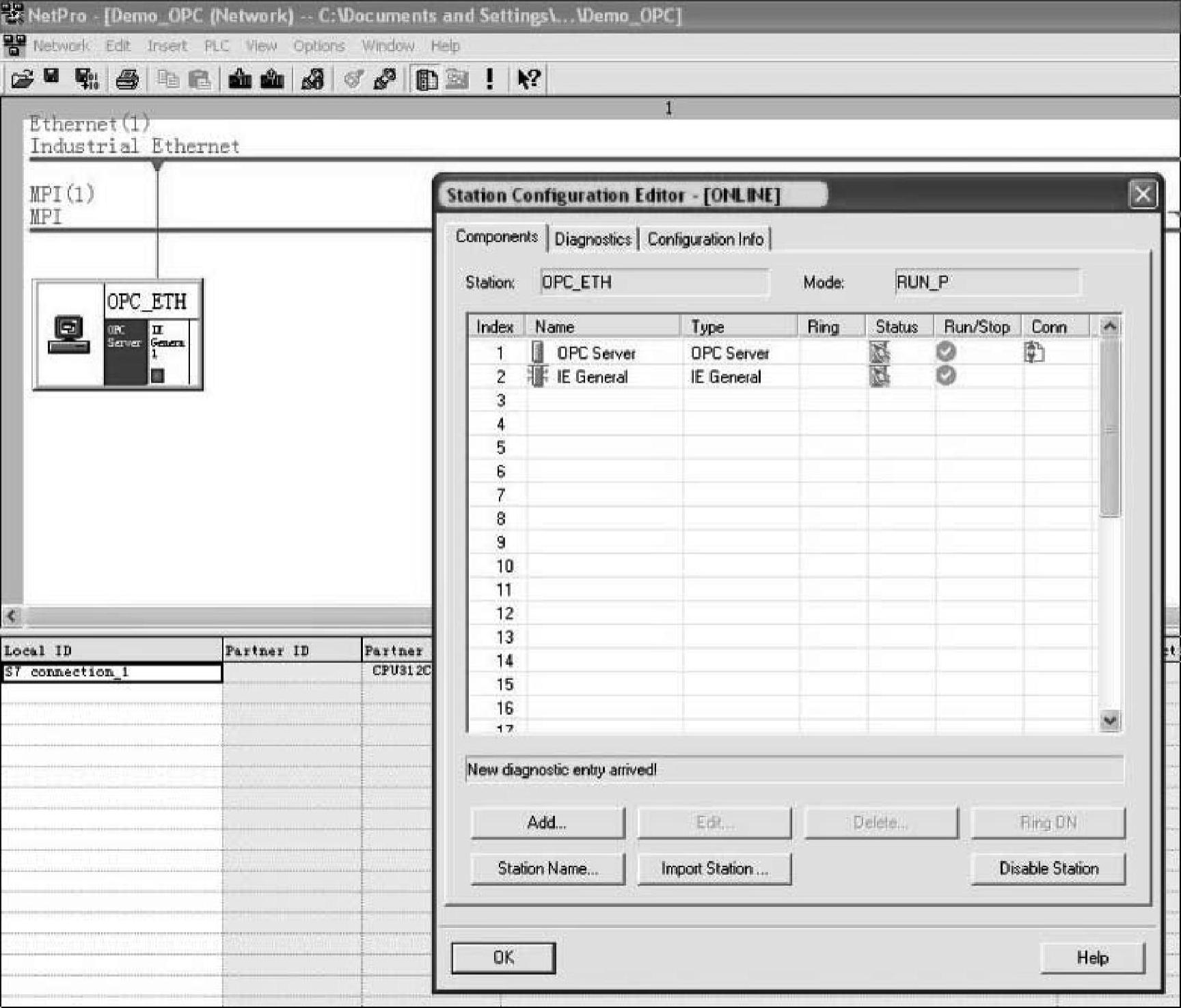

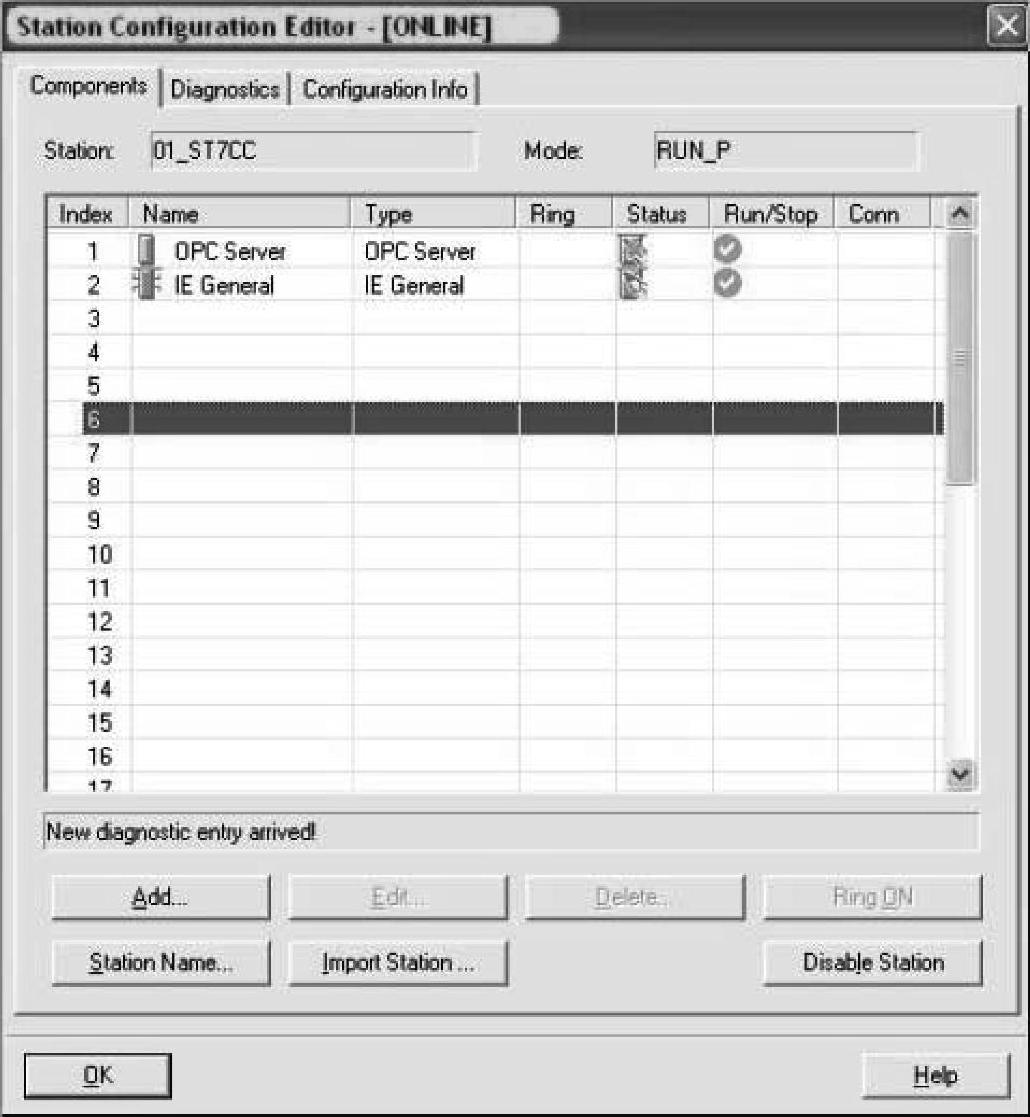

第31步，下载完成后，查看“Station Configuration”是否正常，如图3-93所示。
图3-90 下载网络组态
图3-91 下载网络组态
图3-92 下载网络组态
图3-93 查看“Station Configuration”是否正常

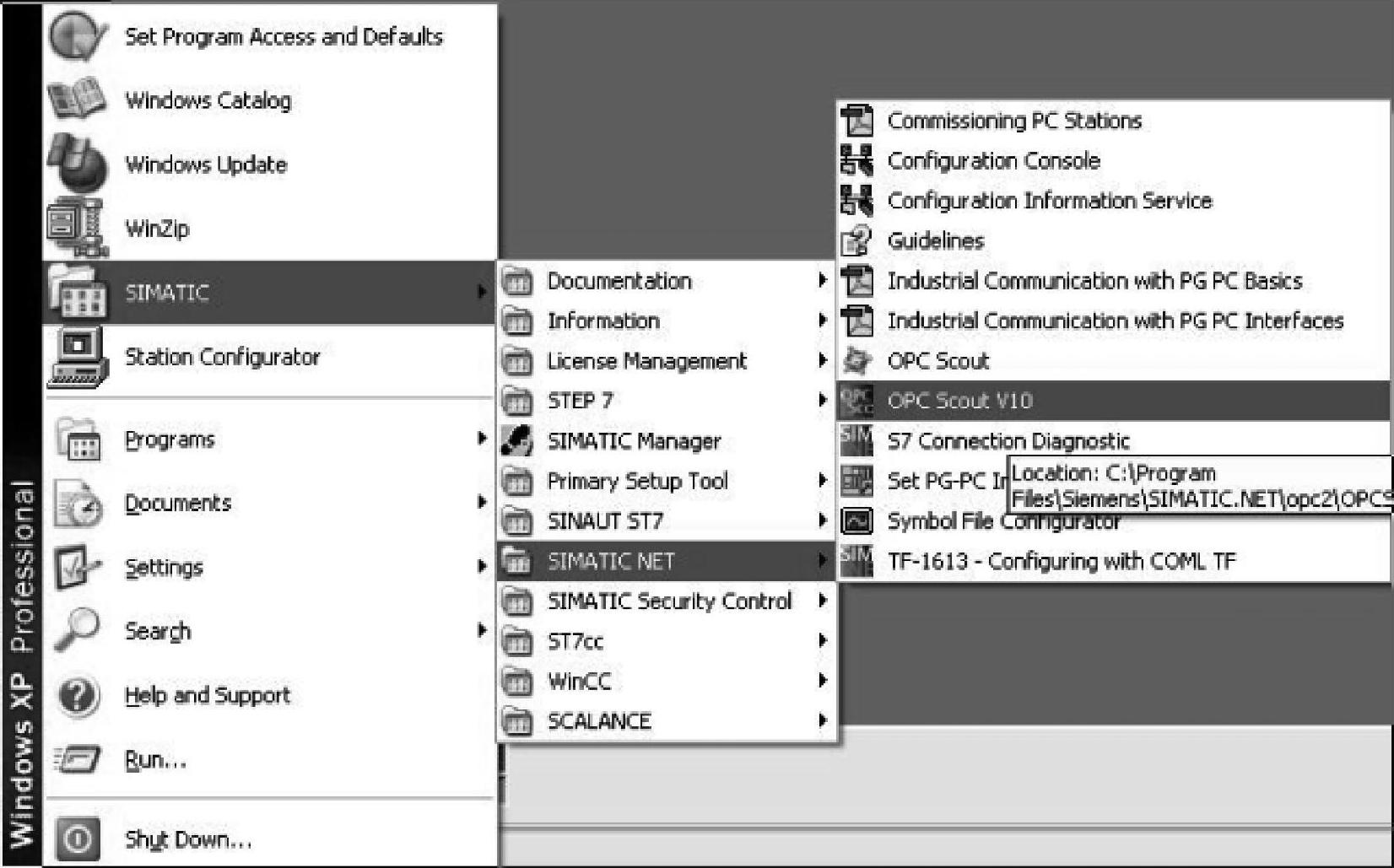

第32步，打开“OPC Scout”，如图3-94所示。
图3-94 打开“OPC Scout V10”

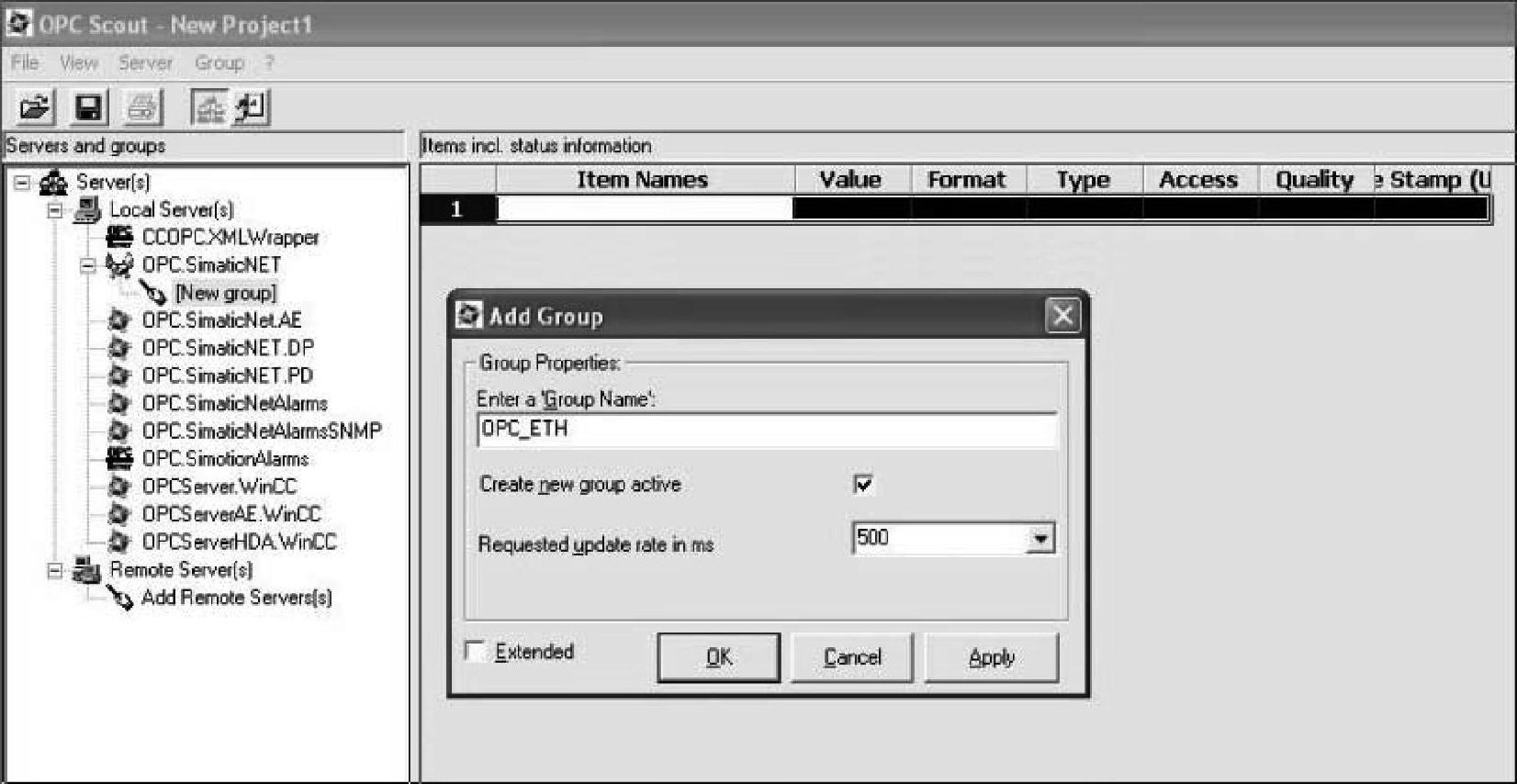

第33步，添加一个新的组，如图3-95所示。
图3-95 添加一个新的组

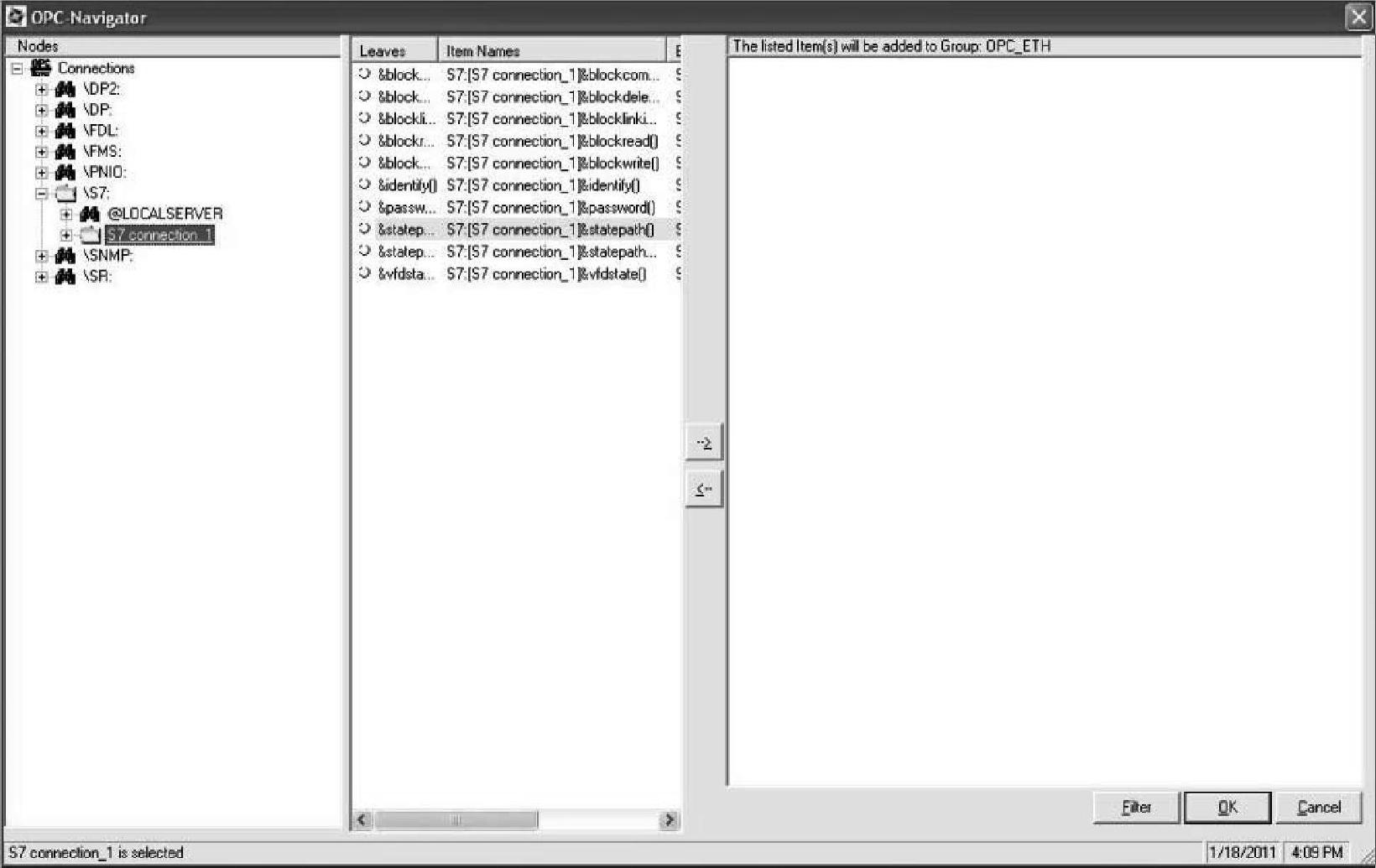

第34步，选择S7下的“S7_Connection_1”，如图3-96所示。
图3-96 选择S7下的“S7_Connection_1”

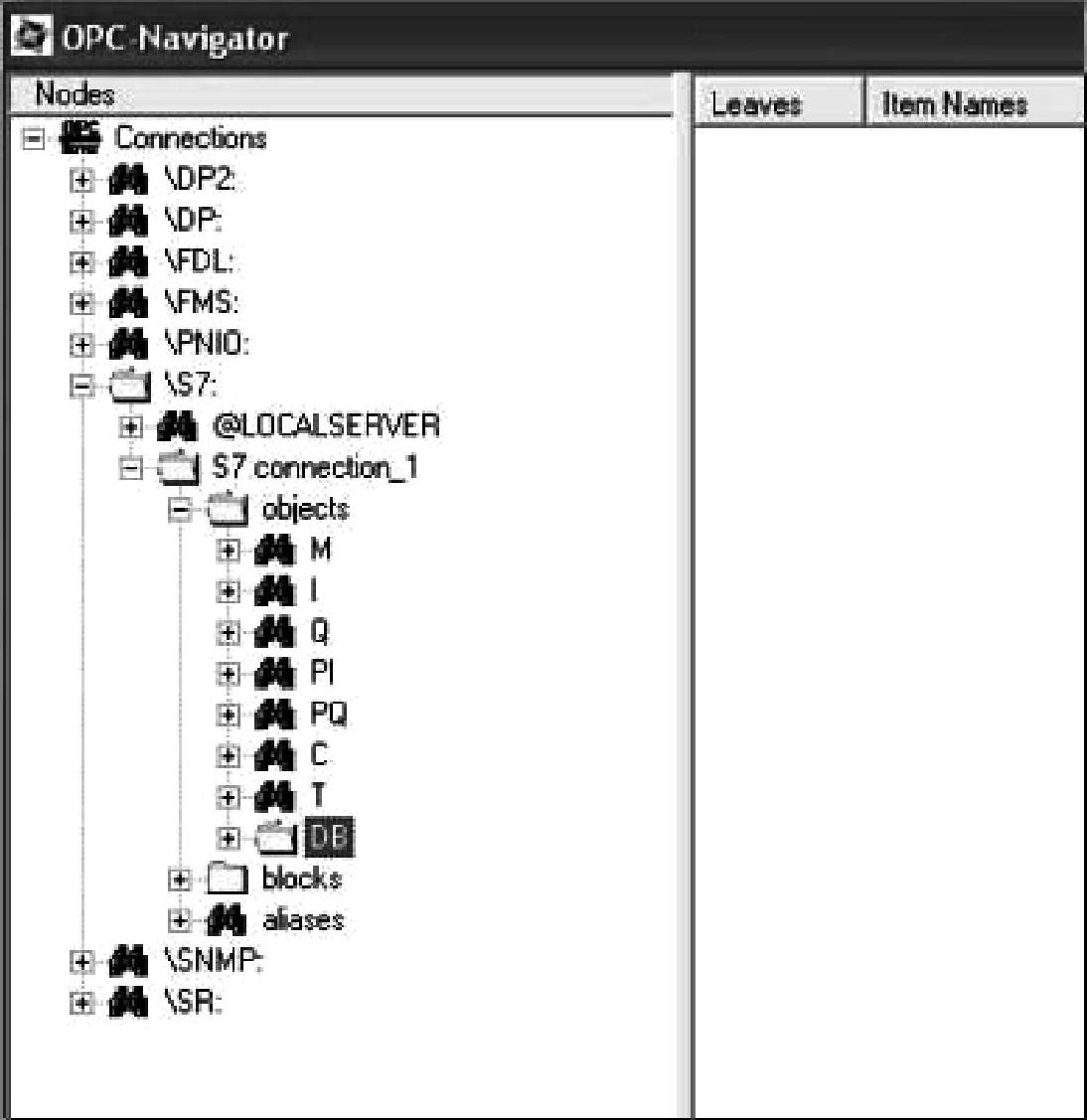

第35步，添加“DB”块，如图3-97所示。
图3-97 添加“DB”块

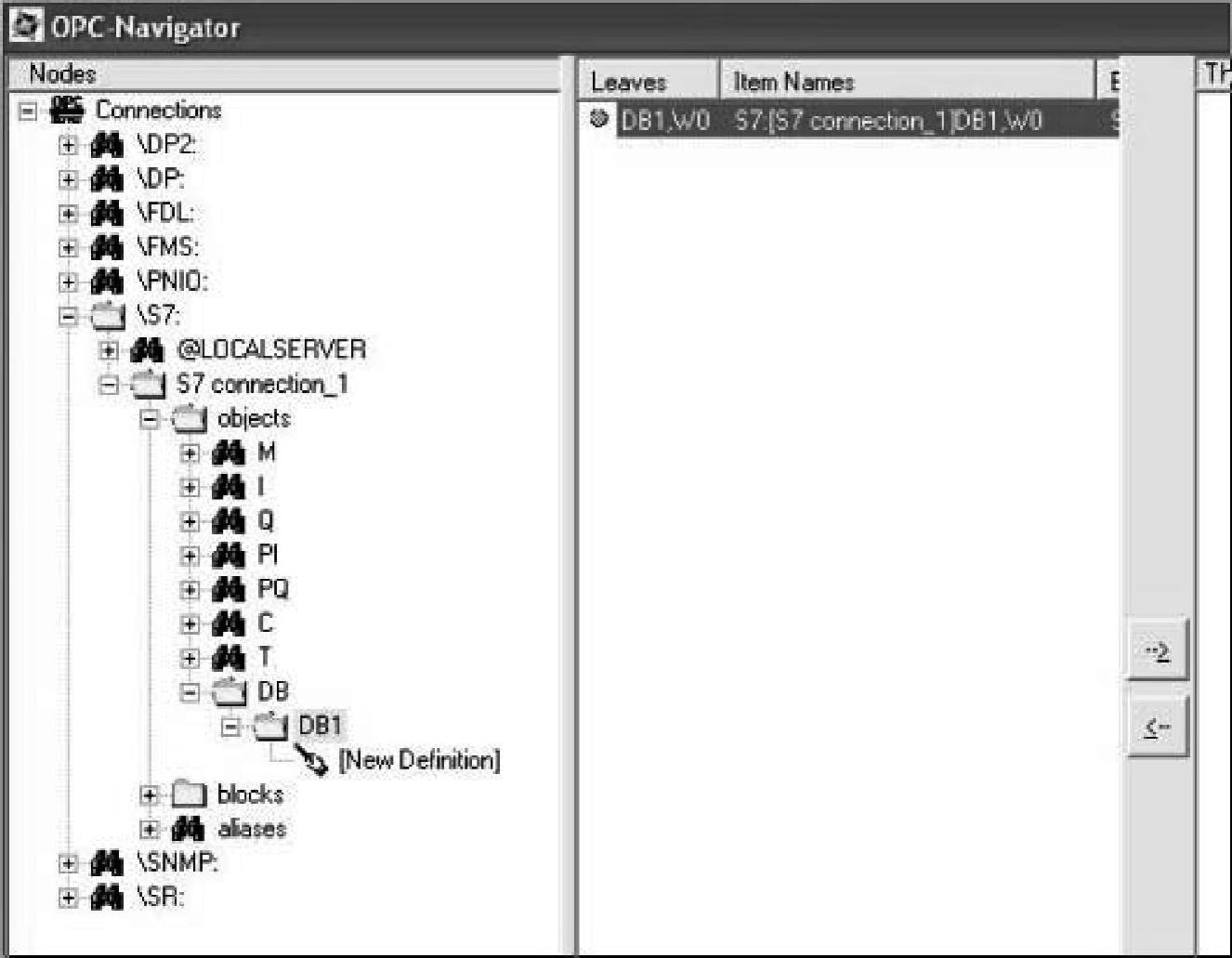

第36步，添加“DB1，W0”，如图3-98所示。
图3-98 添加“DB1，W0”

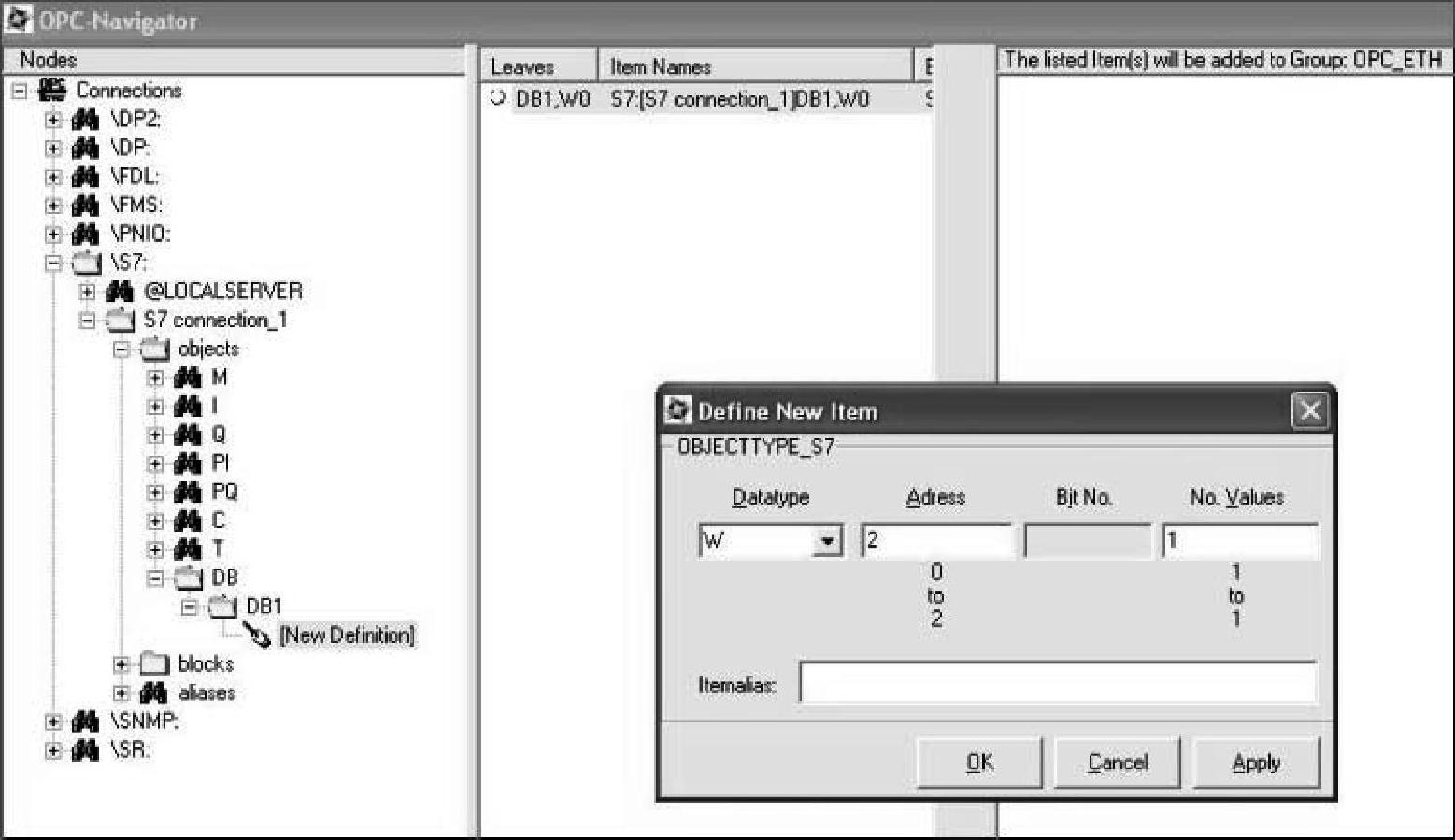

第37步，添加“DB1，W2”，如图3-99所示。
图3-99 添加“DB1，W2”
第38步，把这两项选中到右侧，如图3-100所示。
图3-100 选中到右侧

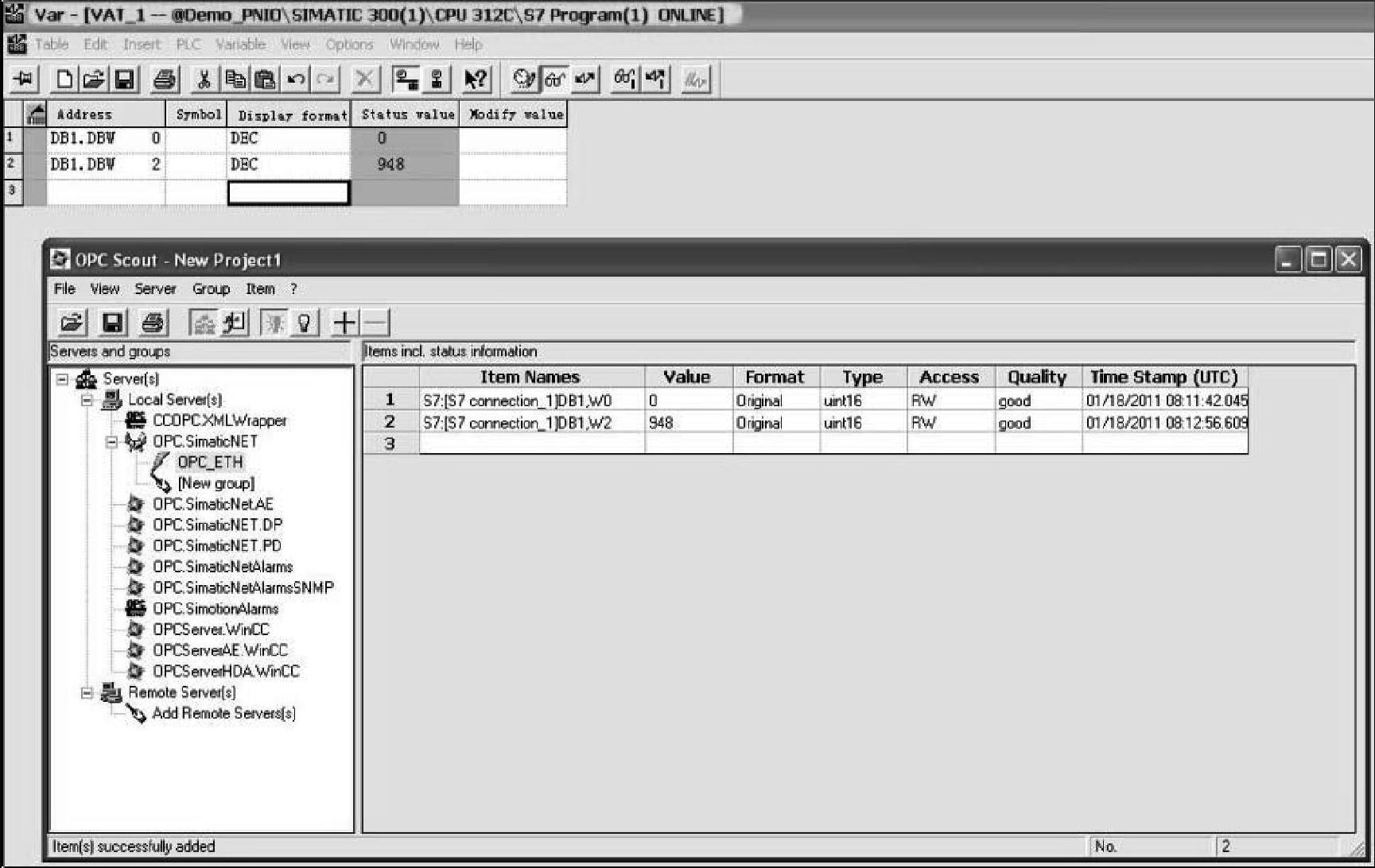

第39步，打开step7的在线变量监视表，看到通过OPC读到的数据和在线变量监视表的数据一致，如图3-101所示。
图3-101 通过OPC读到的数据正确
