3.3.6 PROFINET诊断
PROFINET作为国际PI组织提出的一个国际性的开放的现场总线标准，它必然具备了丰富的诊断工具和方法。下面介绍目前主要的几种诊断方法。
1.通过在IO设备/控制器上的LED灯指示诊断
IO设备/控制器上的LED指示灯状态提供了最简单的故障信息：
LINK：控制器/IO设备已经连接上交换机或控制器
RX/TX：数据正在接收或发送
SF/F：系统出现诊断信息
BF：IO设备/控制器没有连接上
EXTF：系统出现诊断信息或IO设备/控制器没有连上
2.通过STEP 7在线诊断
SIMATIC管理器：发现模块错误并且显示模块状态，如图3-102所示。

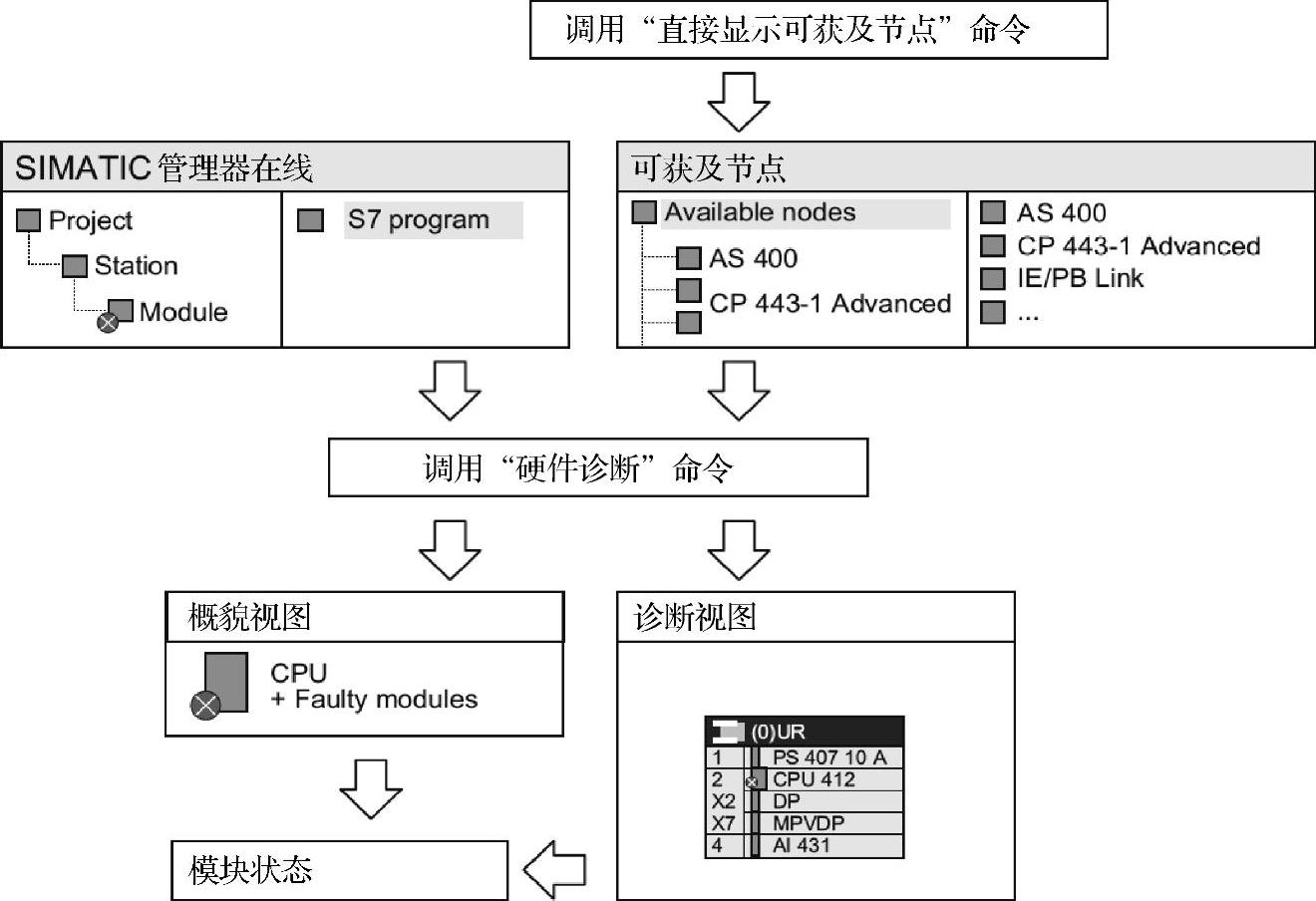

图3-102 调用功能块进行诊断
HW Config：在线查看且显示状态信息，如图3-103所示。
3.通过用户程序诊断
STEP 7提供了很多用户程序，比如SFB54，SFC51，SFB52，FB126，等等，都可以有助于我们诊断PROFInet的故障。
SFC51：读取站点的组态情况（OB100）
读取站点的存在与否和站点是否出错
SFB52：读取站点的全部诊断和组态信息（站点丢失无法实现）
SFB54：当触发OB40，82，83，86等中断时，读取事件的全部信息
FB126：用于wincc、wincc flexible的程序

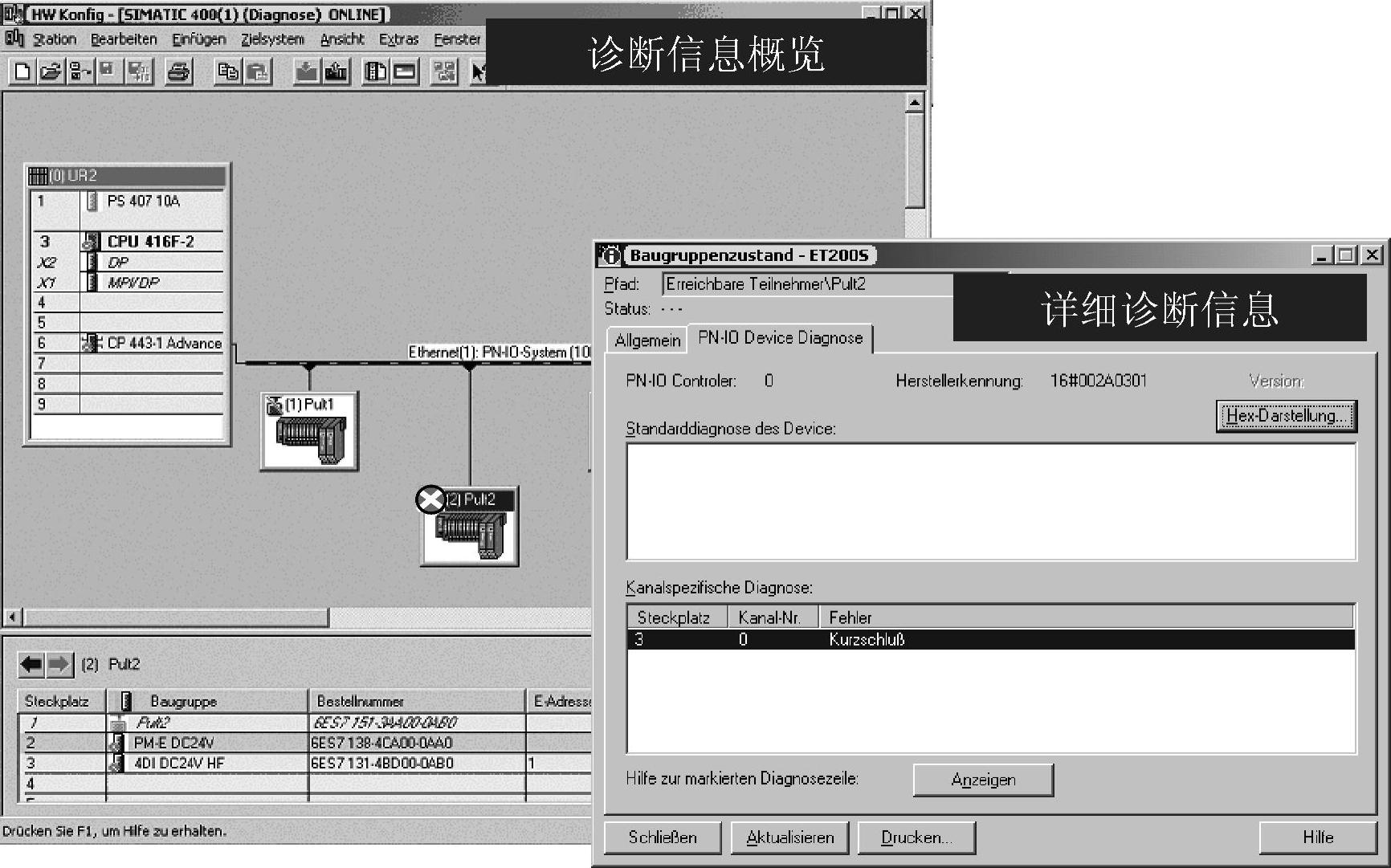

图3-103 硬件组态界面在线诊断
4.通过诊断工具诊断
西门子公司提供一种基于RSE（Report System Error）的支持进行诊断和维护的工具，叫做Maintenance station。

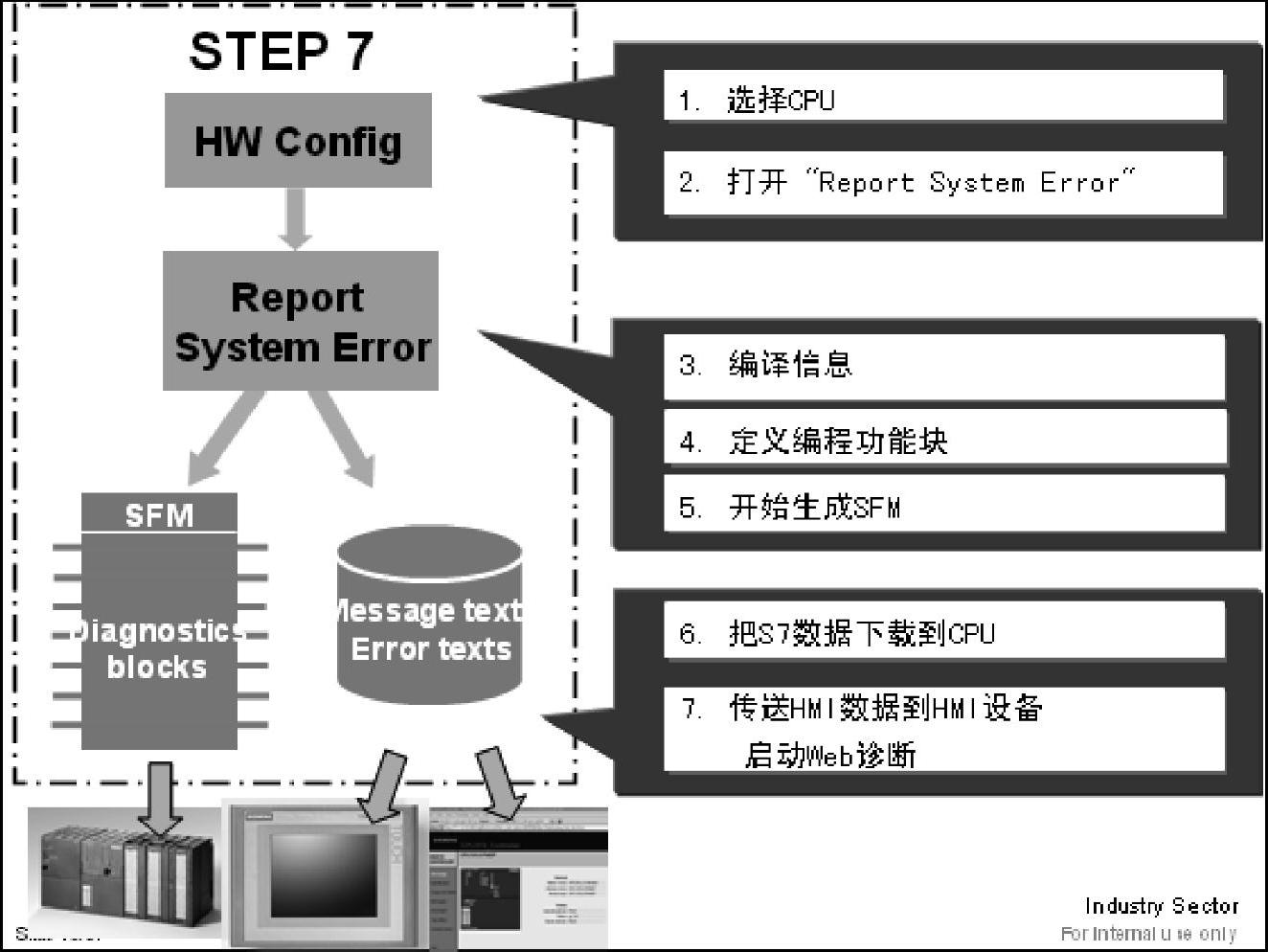

图3-104 基于RSE的诊断
图3-104 基于RSE的诊断（续）
5.通过标准工具诊断
西门子公司还提供多种标准诊断工具，比如通过IE浏览器进行Web诊断，通过SNMP在HMI上进行诊断等。支持Web诊断的CPU：
诊断激活后，要到“option”→“language for display device”中选择相应语言，如图3-105所示。
然后就可以通过IE浏览器访问这个设备，可以看到很多CPU的信息，如图3-106所示。
你也可以打开CPU Messages，查看CPU的信息，如图3-107所示。
可以看到通过IE浏览器看到的信息，和通过STEP7 CPU Message是一样的。
通过SNMP方式在HMI上做诊断，这里就不再详细介绍了，可以参考其他文献。

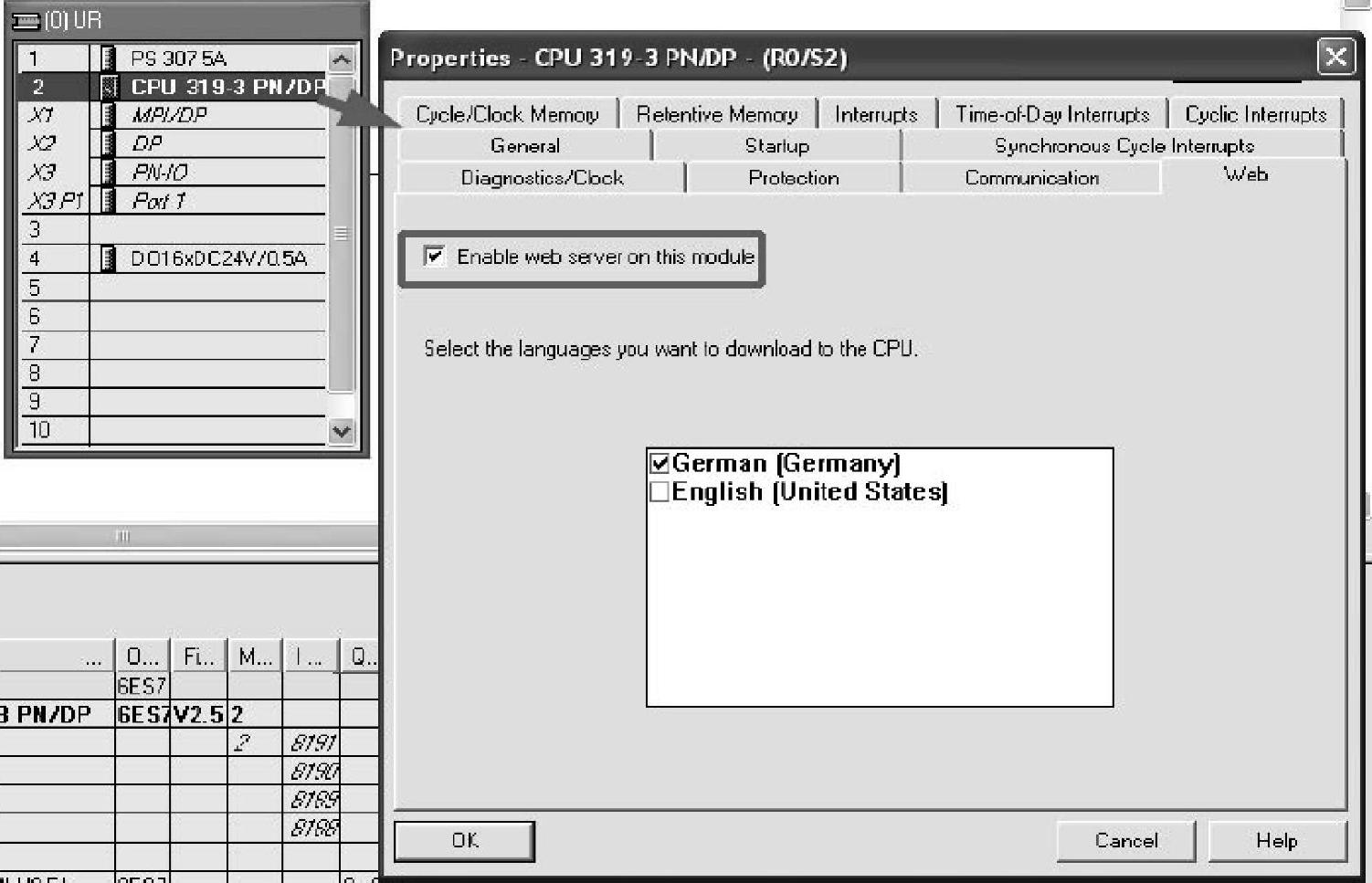

图3-105 必须激活Web诊断的使能选项

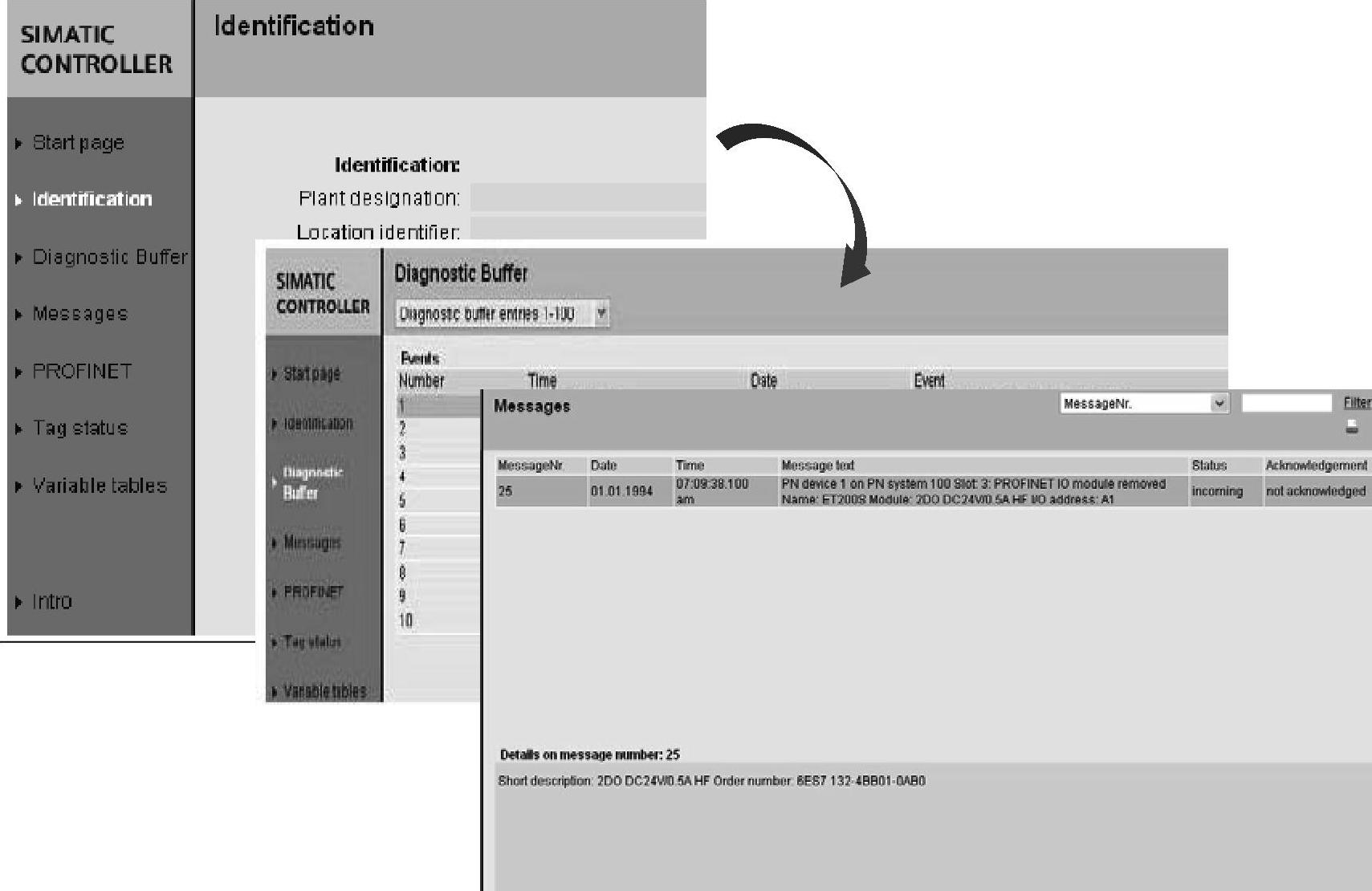

图3-106 通过IE浏览器看到的CPU信息

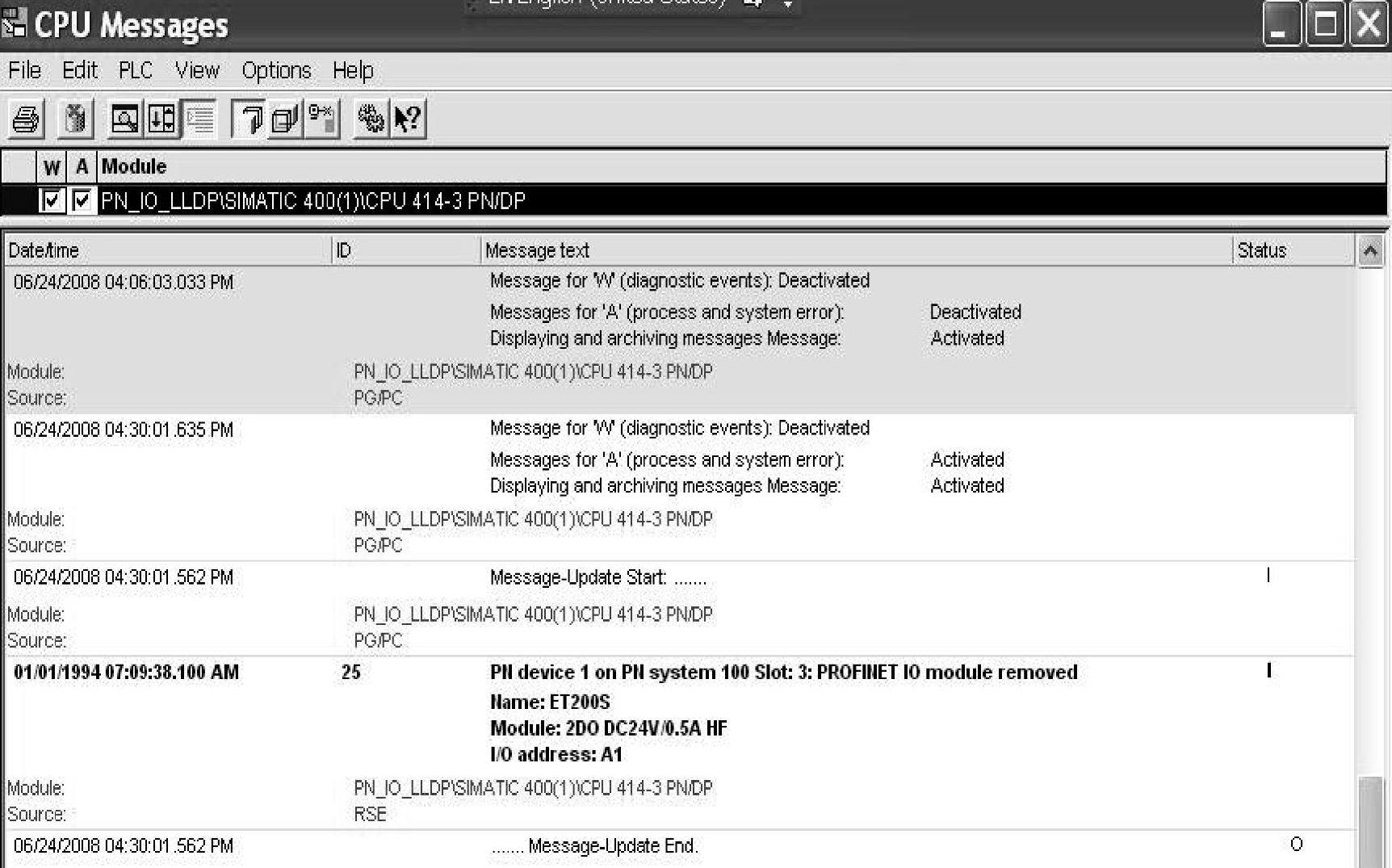

图3-107 通过CPU Messages看到的CPU的信息
