5.7.4 SNMP

关于SNMP的概念，在本书4.2.9节已进行过介绍，下面专门介绍SNMP在SCALANCE W的组态。

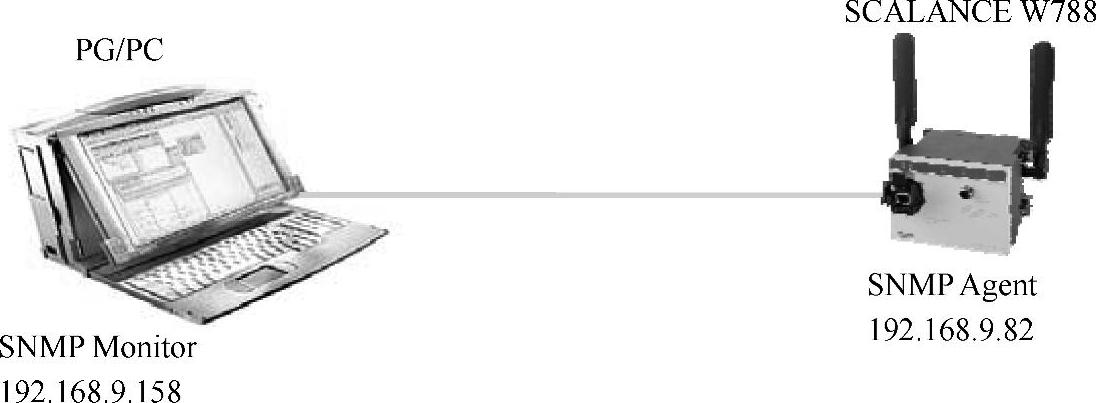

图5-160 SNMP网络拓扑图

SNMP组态

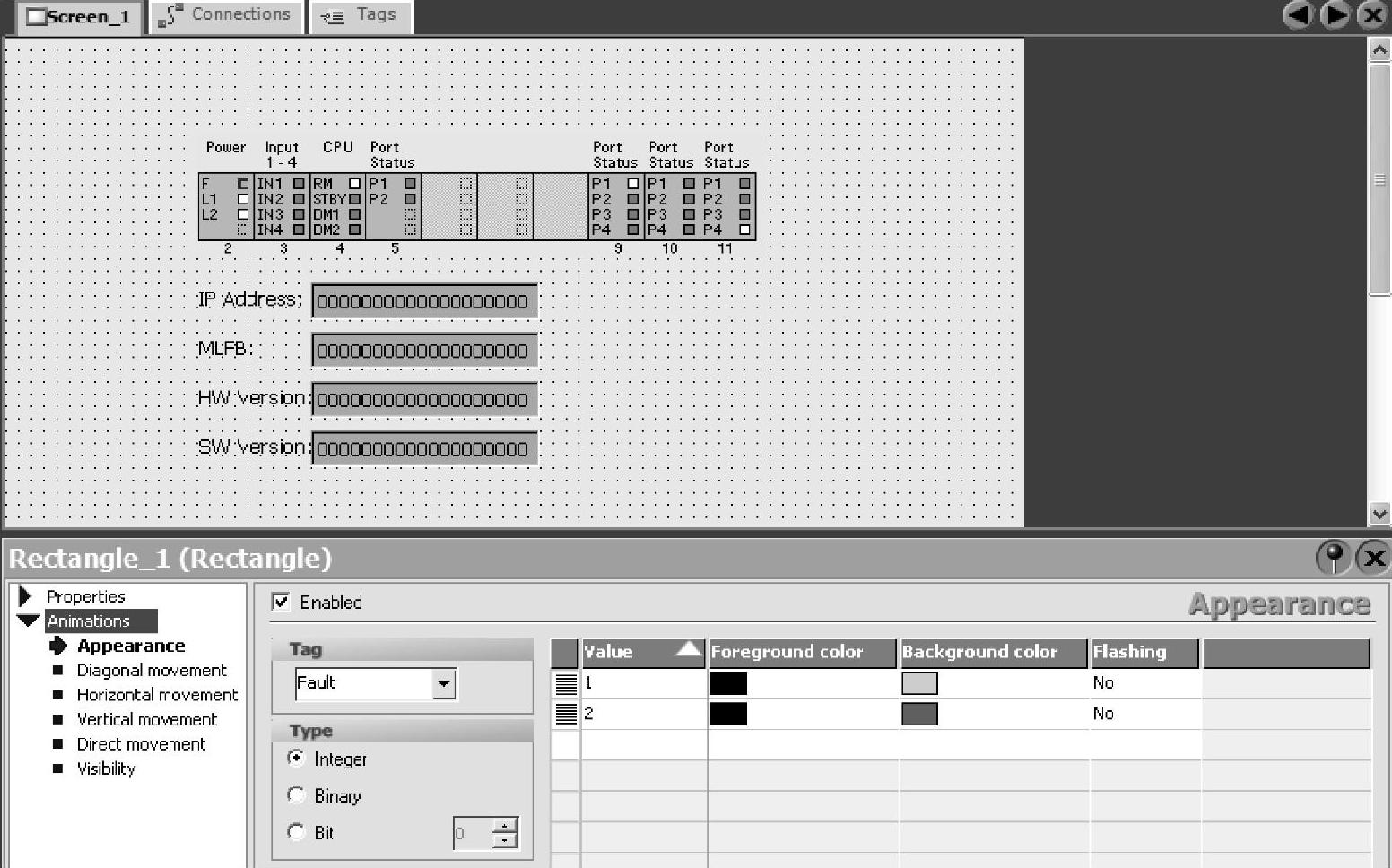

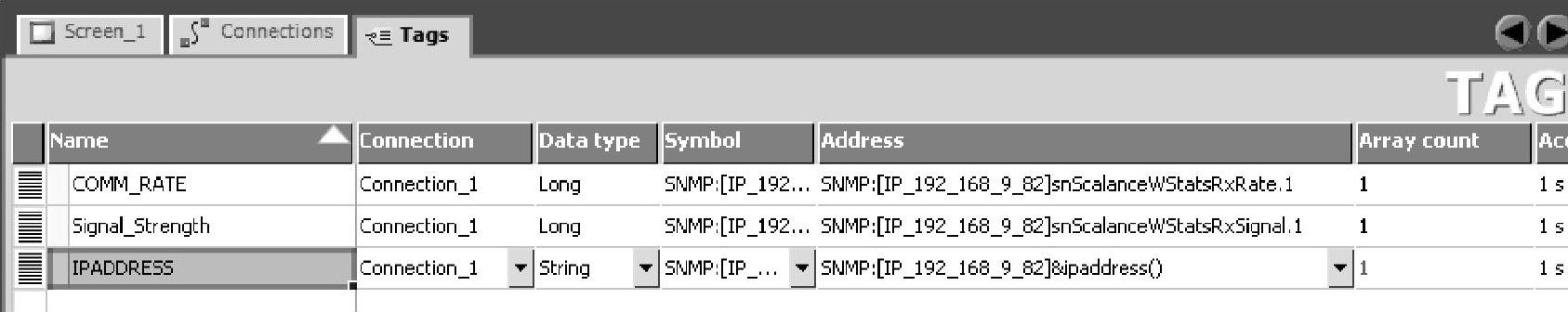

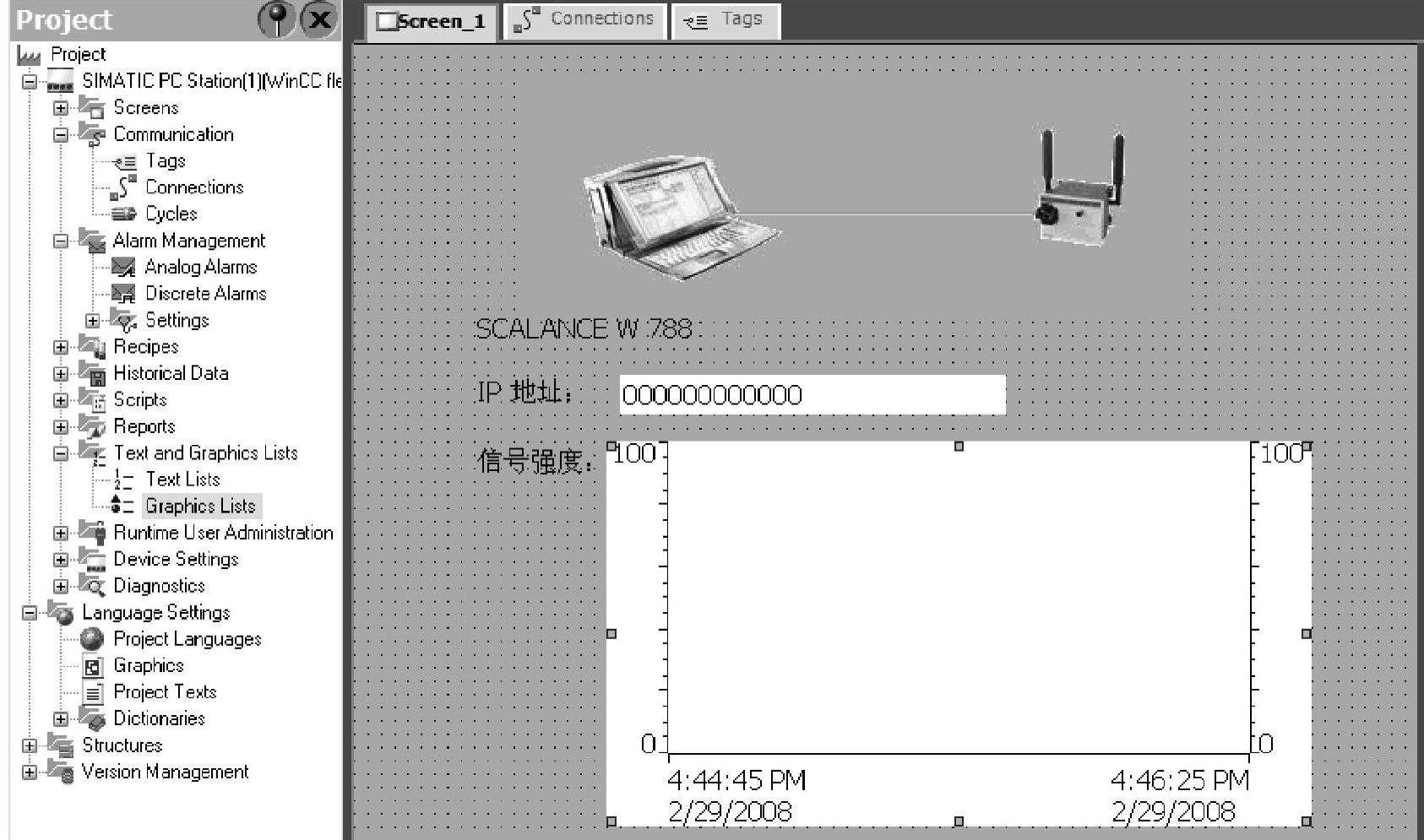

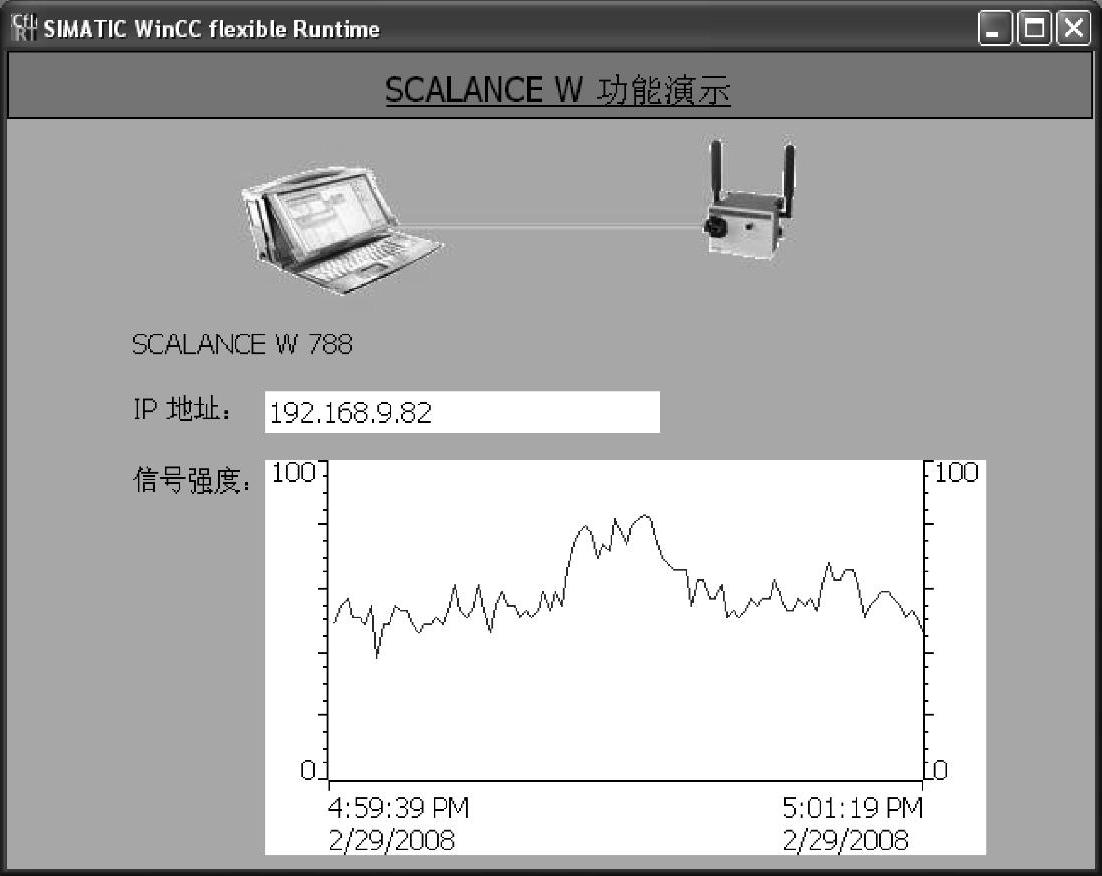

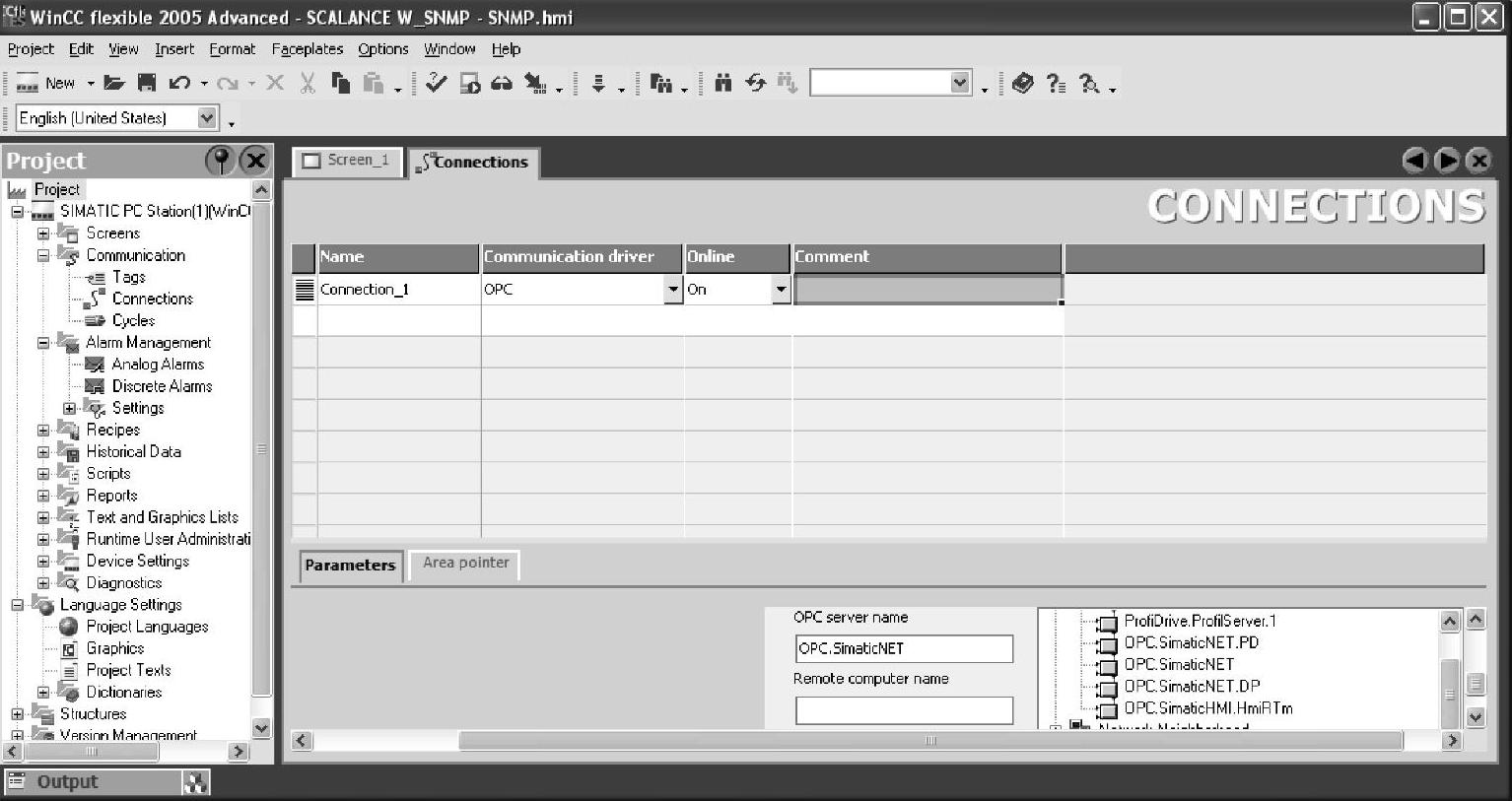

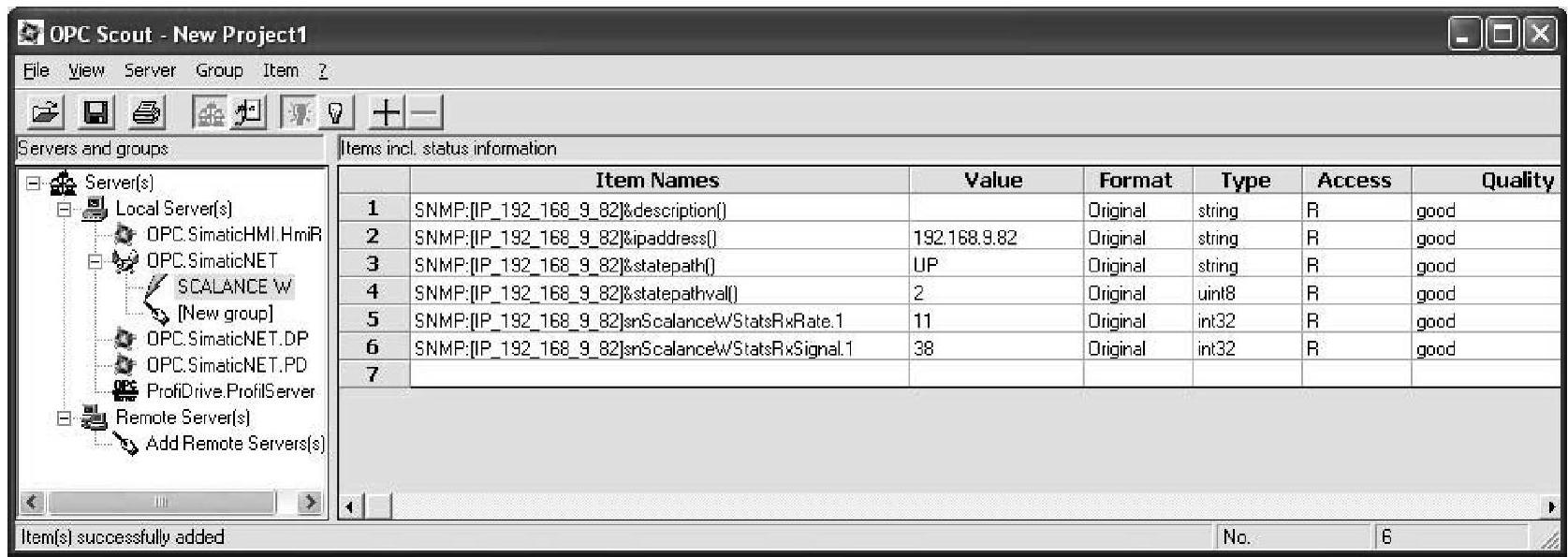

PG/PC通过本机网卡与SCALANCE W788模块用以太网线直接相连，SNMP OPC Server通过轮询方式接收到SCALANCE X-400的状态信息。这些信息可以通过OPC Client来显示，这个项目使用WinCC Flexible RT HMI系统，通过组态SNMP变量，显示到画面上。

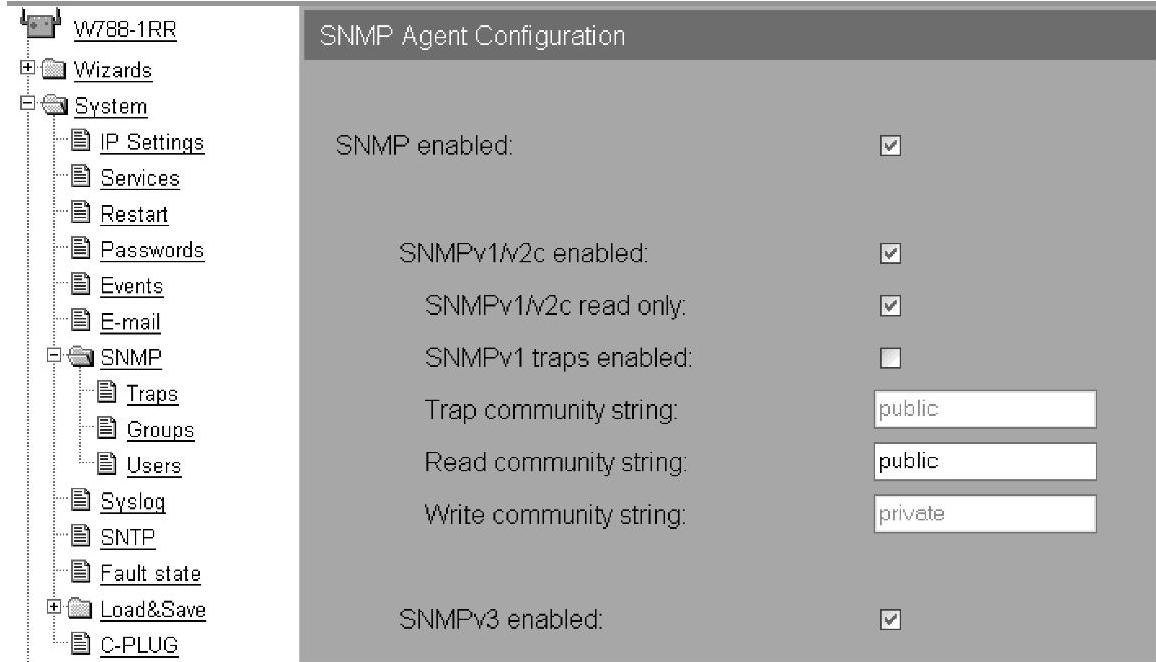

根据图5-160的网络拓扑图设置PG/PC的IP地址，使用PST软件设置SCALANCE W788的IP地址。另外可以使用PG/PC通过IE浏览器来直接连接调试SCALANCE W模块。使用PST软件给SCALANCE W788的IP地址设置为192.168.9.82，浏览IE左侧的目录树，如图5-161所示，选择目录树“System”→“SNMP”标签。“public”和“private”是SNMPv1/v2c的认证名。通过public认证名和private认证名，管理器（PG/PC）可对代理设备（SCALANCE W788）进行读、写操作。

图5-161 SNMP设定

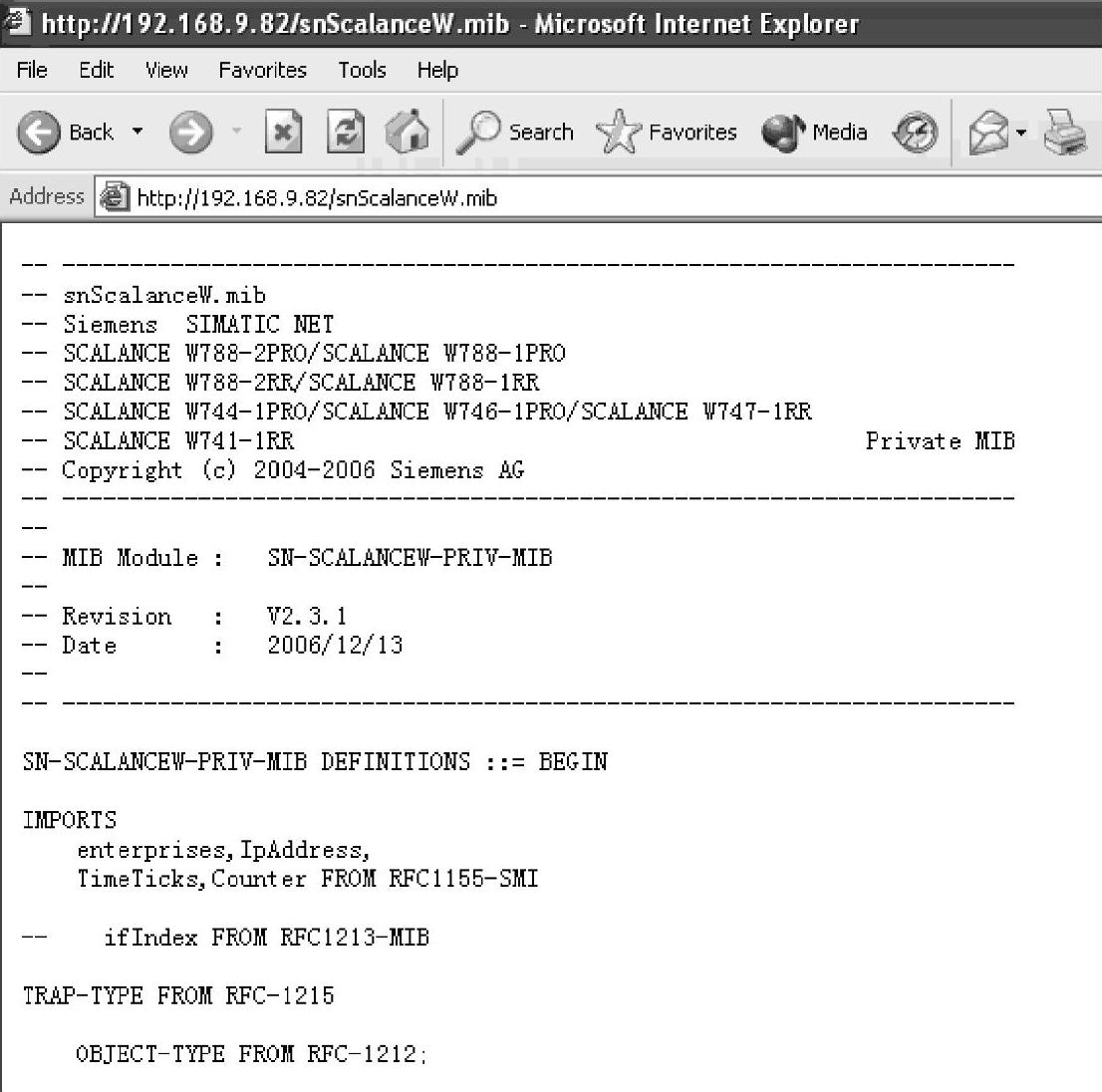

如图5-162所示，在IE浏览器的地址栏内输“192.168.9.82/snScalanceW.mib”，注意区分大小写，可以看到SCALANCE W700系列对应的SIEMENS制造商的私有MIB信息。

图5-162 私有MIB信息

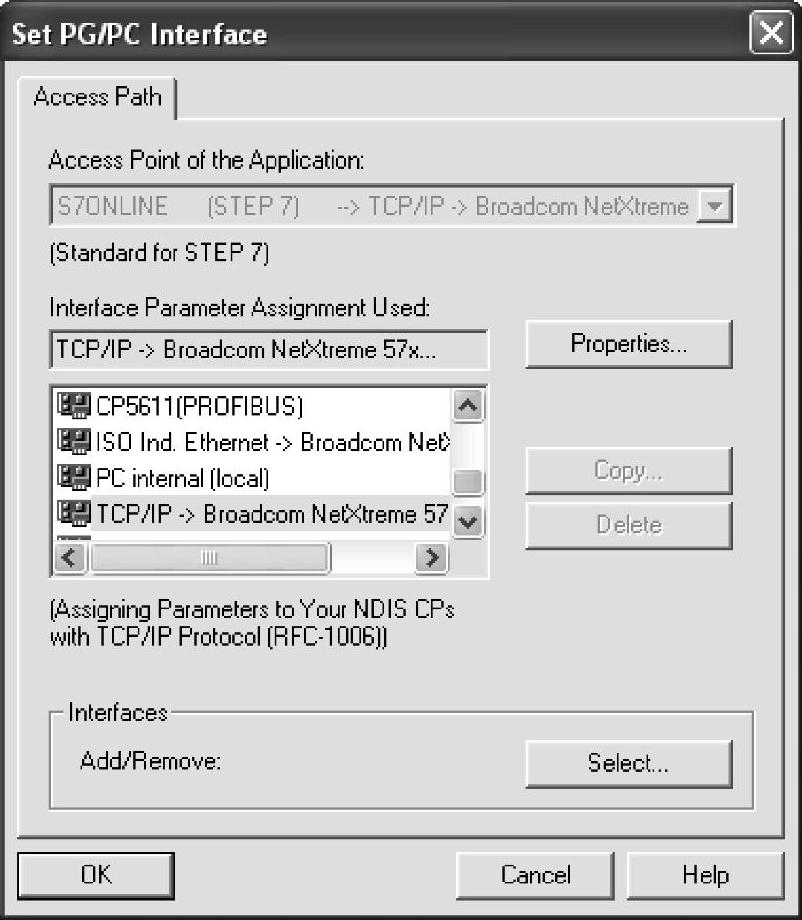

打开Step7程序，在SIMATIC Manager中，选择“options”菜单下的“Set PG/PC inter-face”。如图5-163所示，设置PG/PC接口为“TCP/IP→Broadcom NetXtreme 57...”，指向本机网卡。

图5-163 设置PG/PC接口

如图5-164所示，在Step7中新建一个项目SCALANCE W_SNMP，然后在该项目中加入一个SIMATIC PC Station。

图5-164 插入SIMATIC PC Station

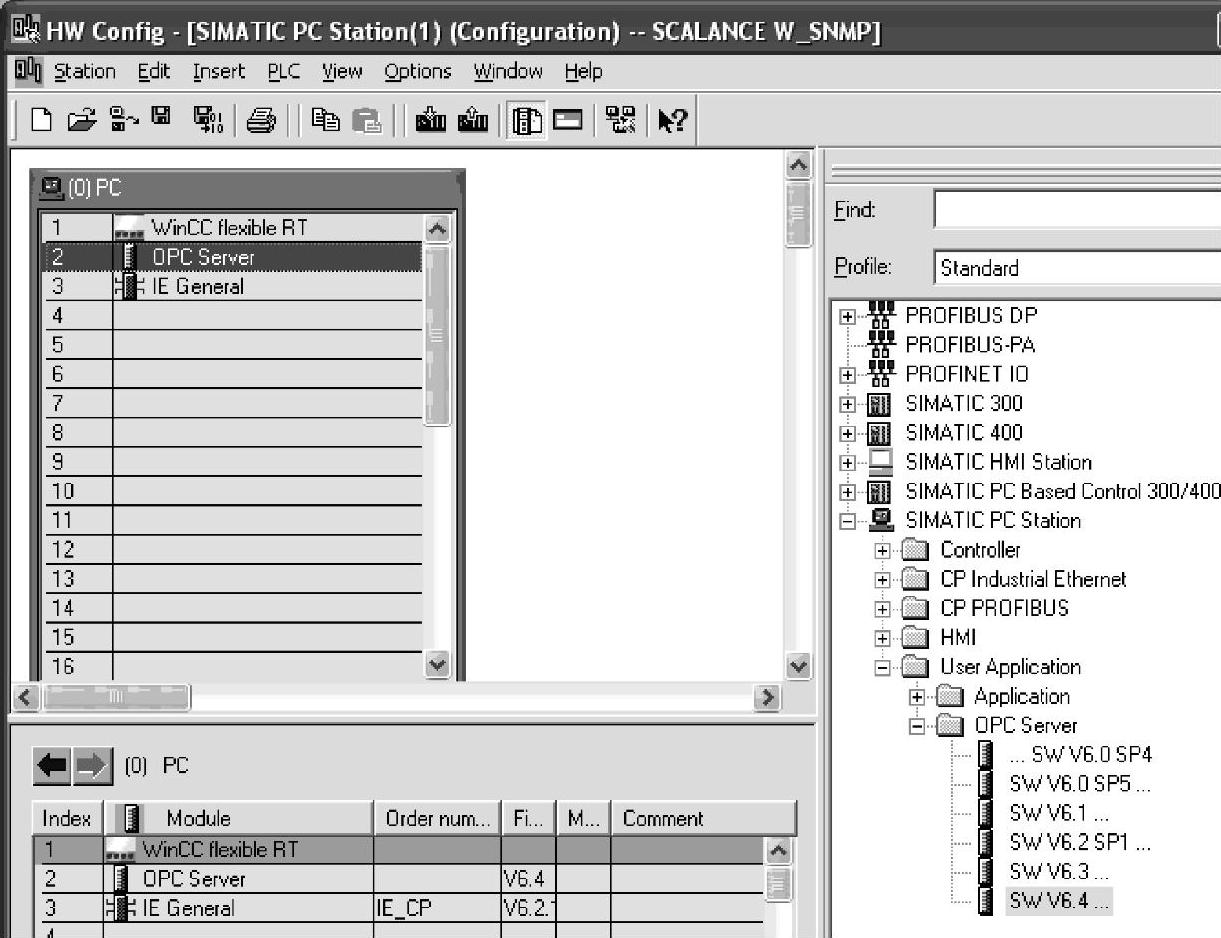

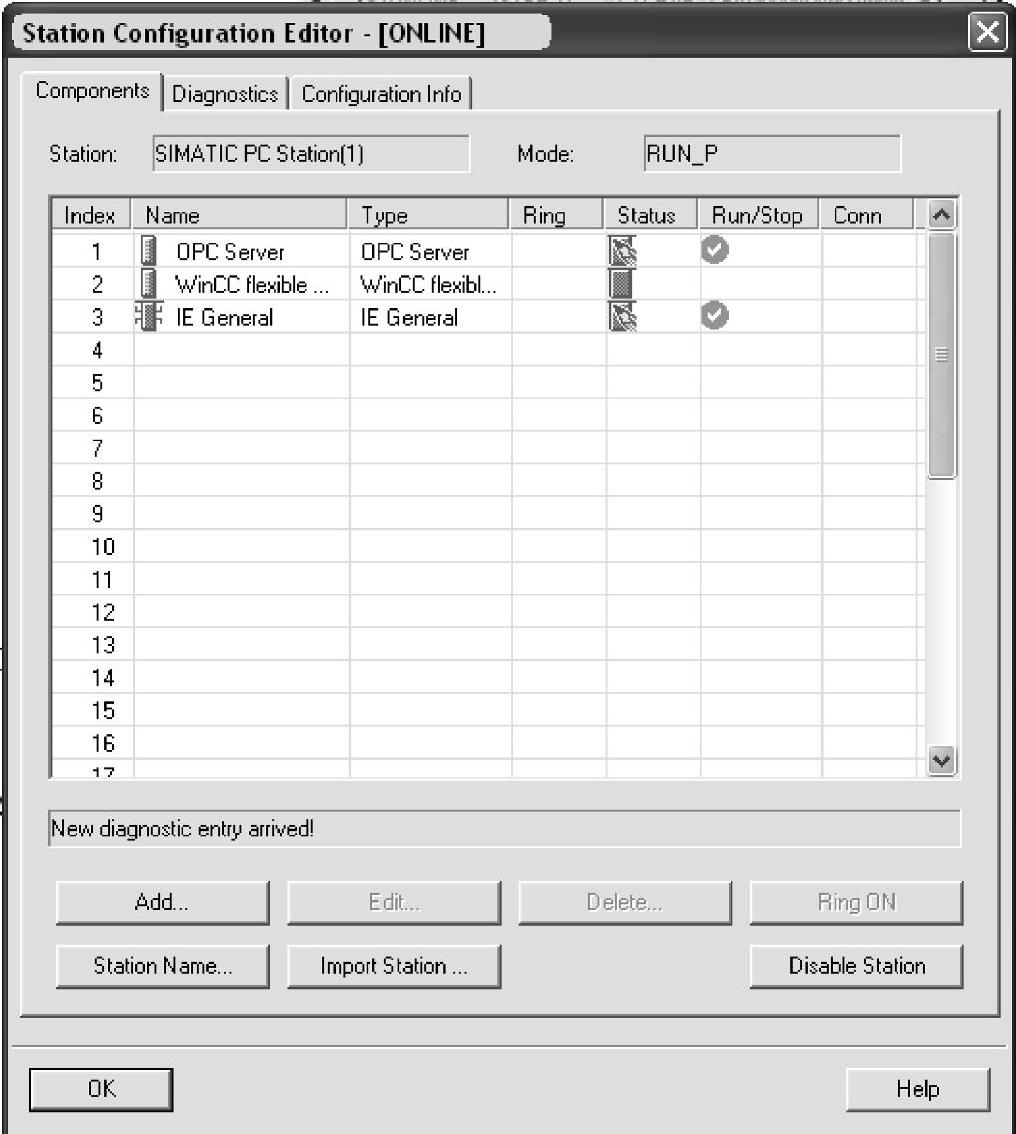

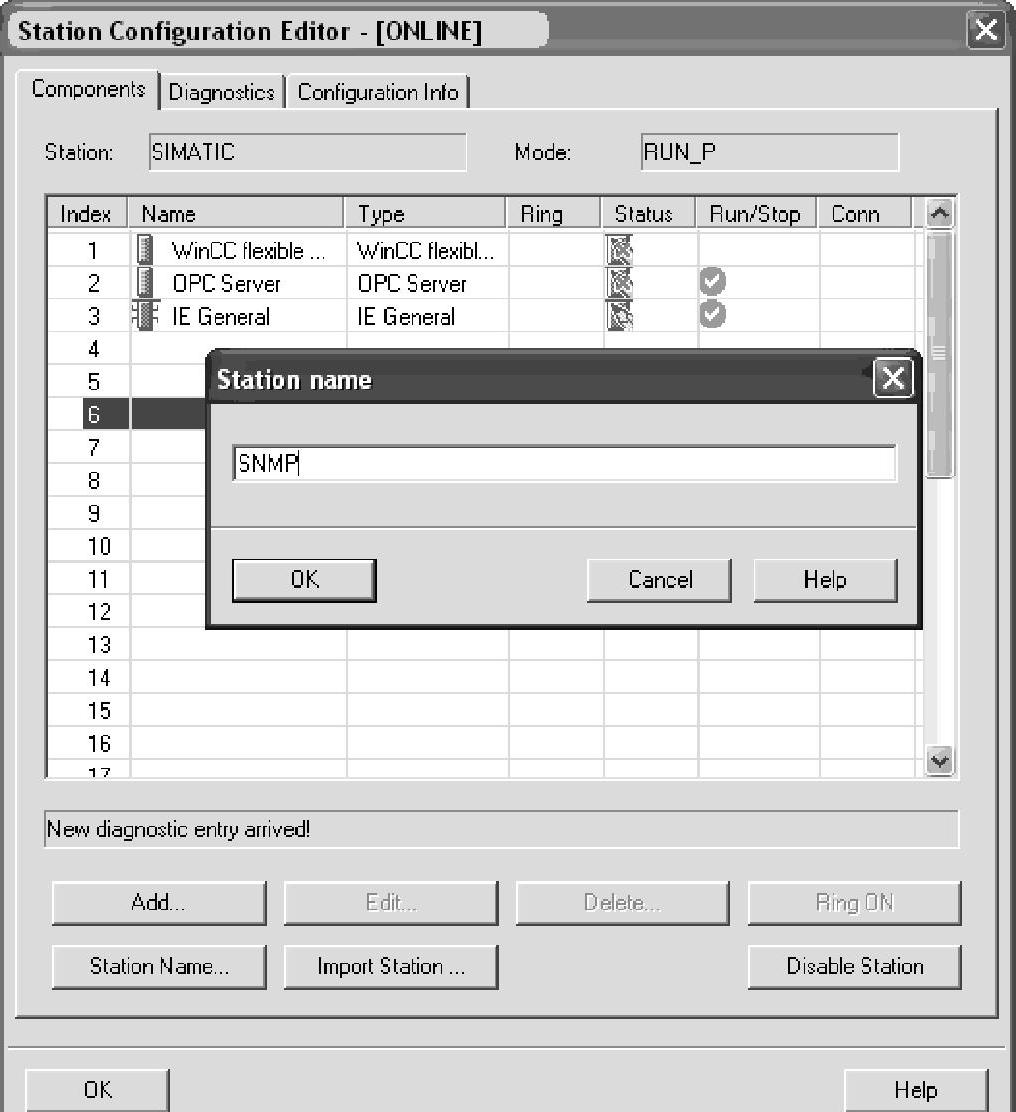

首先进行硬件组态，如图5-165所示，分别插入WinCC flexible RT，OPC Server，IE General。需要注意OPC Server的版本为6.4。这要与本机的SIMATIC Net版本一致。

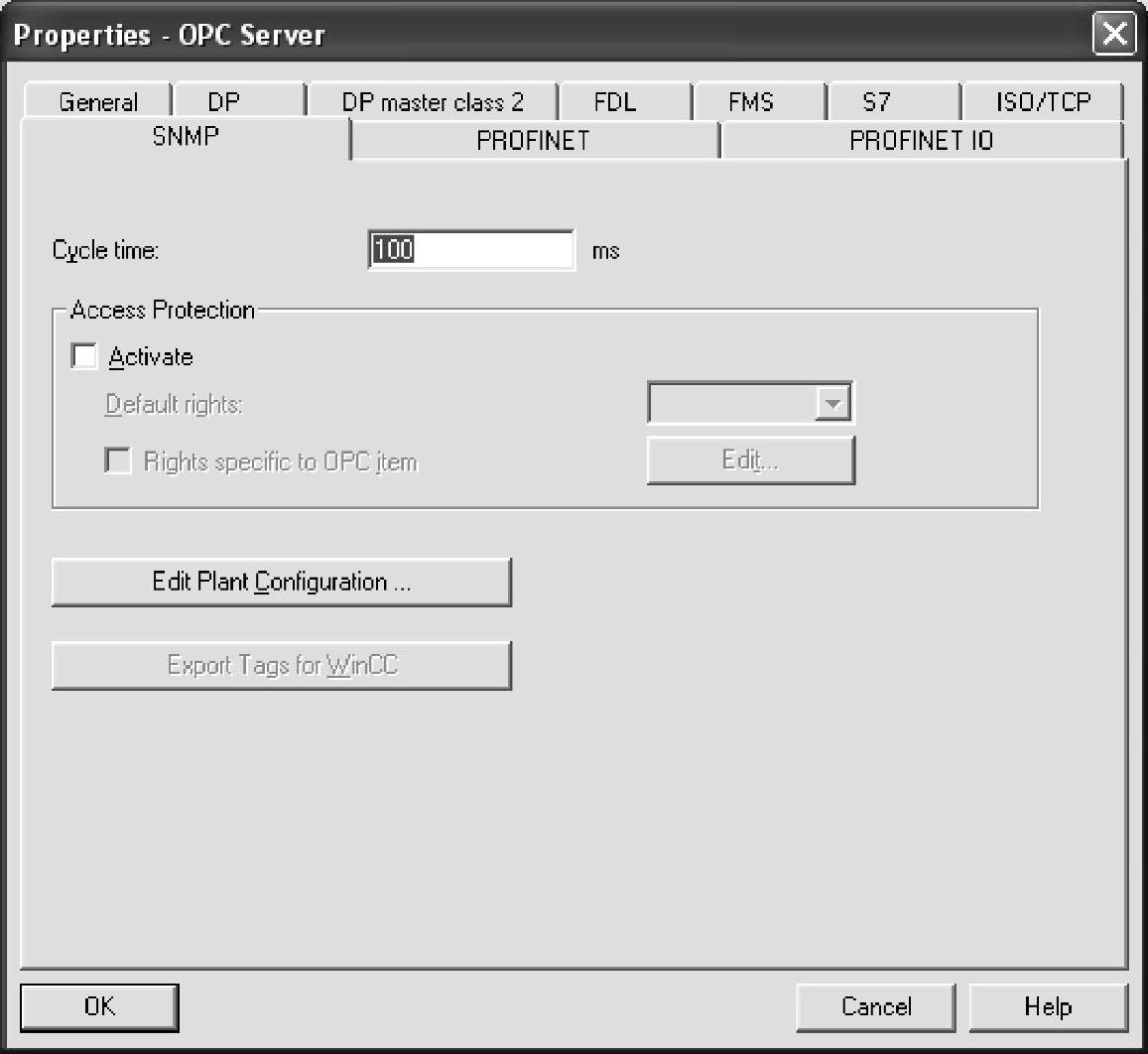

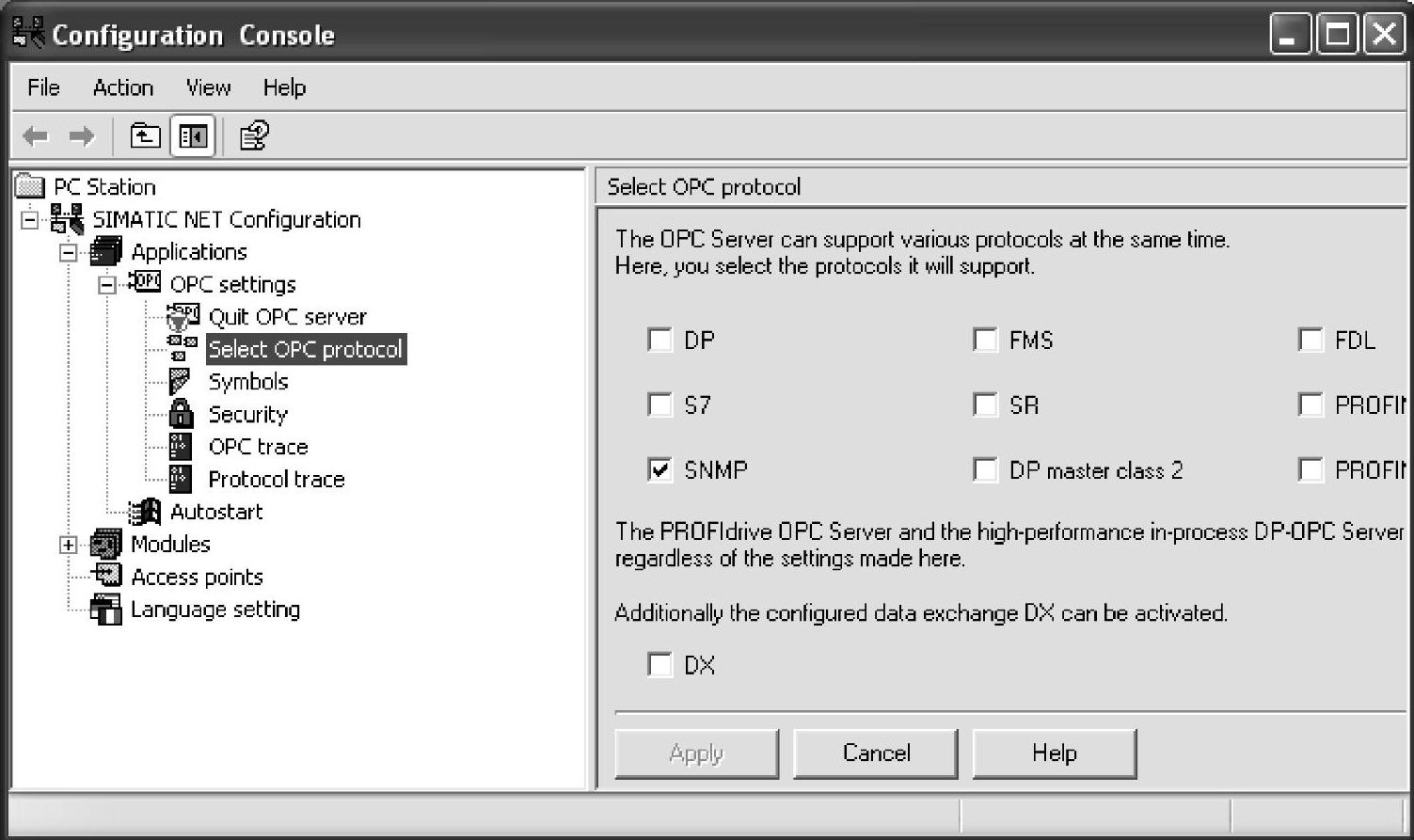

IE General的IP地址，需要设置与本机一致192.168.9.158，如图5-166所示，双击OPC Server栏，弹出OPC Server属性画面。选择SNMP栏，默认属性保持不变。

图5-165 硬件组态

图5-166 设置OPC参数

如图5-167所示，单击Edit Plant Configuration按钮，打开编辑系统组态画面。

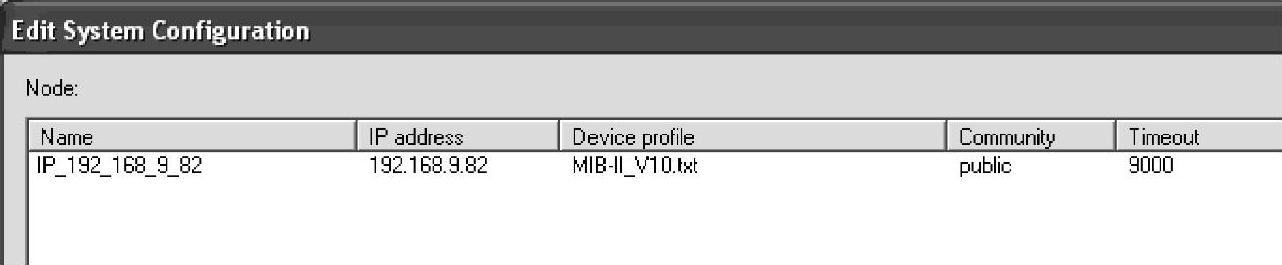

如图5-168所示，单击“Find”按钮，打开浏览网络画面。单击“Start”按钮，开始搜索网络节点SCALANCE W788。然后导入此节点。在编辑系统组态画面，可以看到需要监视的节点。

图5-167 编辑系统画面

图5-168 查看监视节点

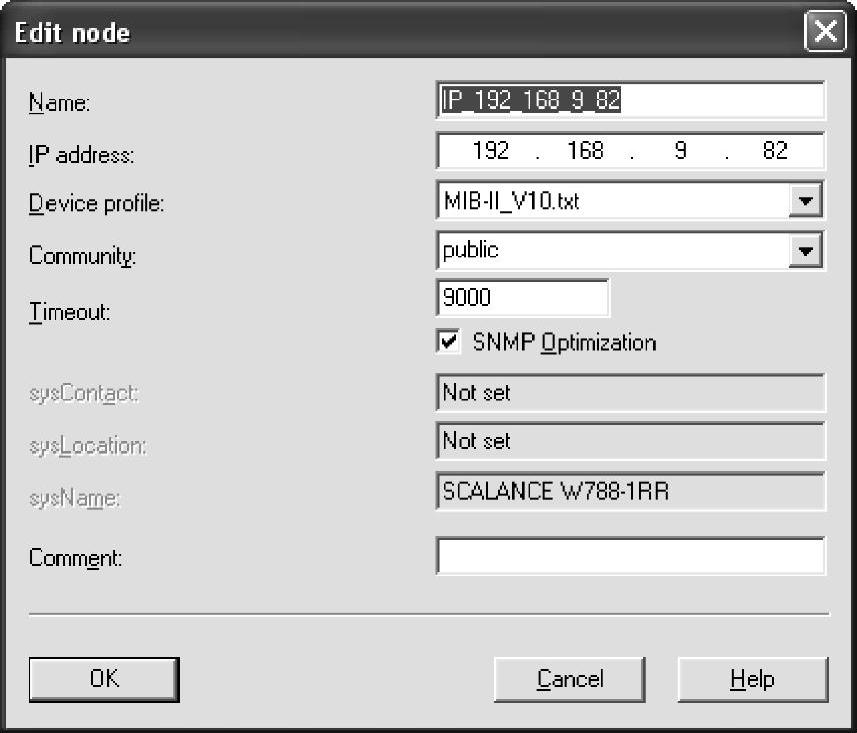

选中该节点是底色变为蓝色，单击Edit....按钮，可以对选择的节点进行编辑。如图5-169所示，Name就是在IE中设置的SCALANCE X-400的系统名。

图5-169 节点编辑

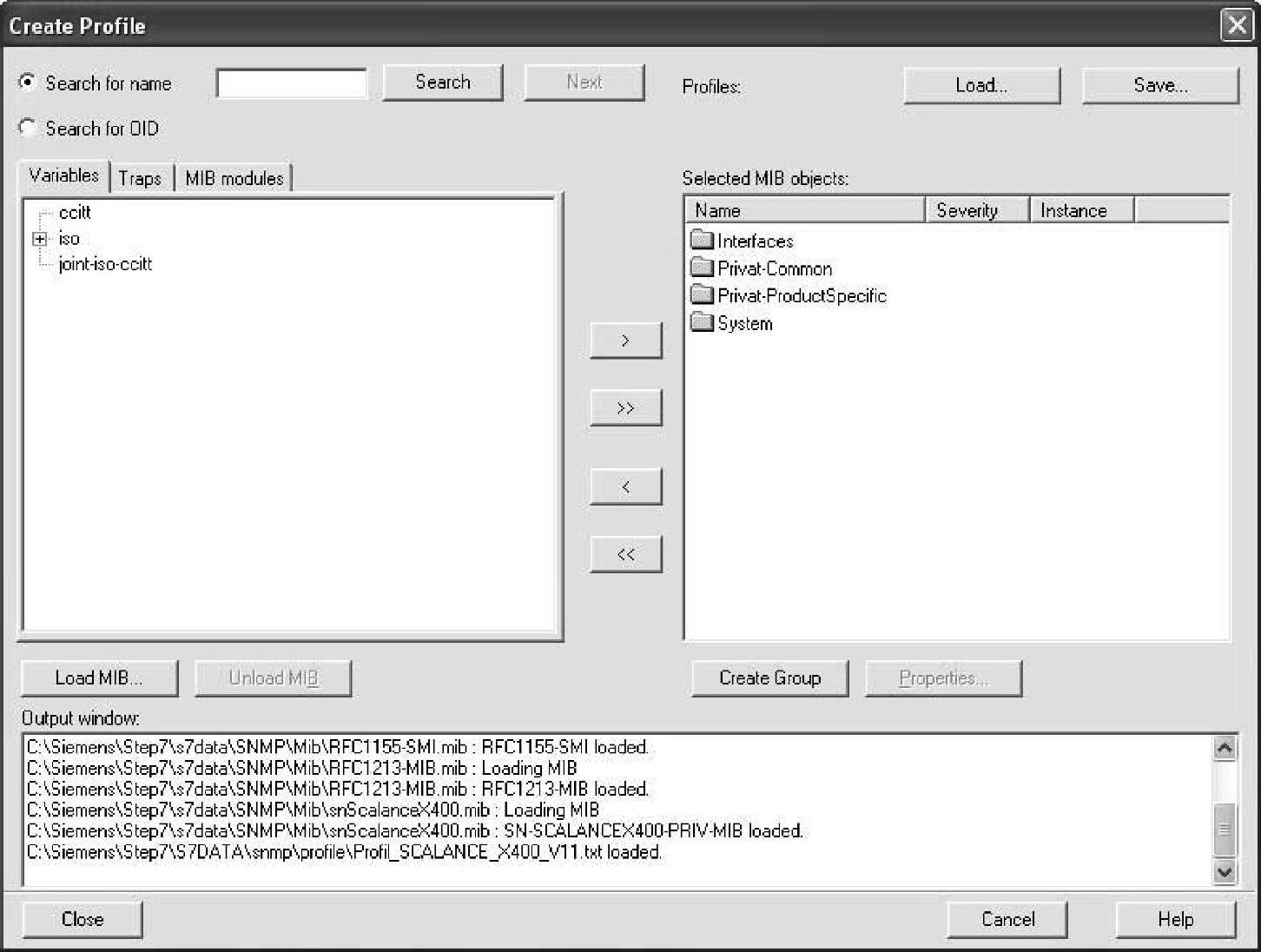

IP地址就是SCALANCE X-400（A-gent）的IP地址。“Device profile”是系统推荐的device profile。也可以选择一个对应的profile或新建一个所需要的profile。“Community”就是Manager（WinCC flexible RT）访问Agent（SCALANCE X-400）的一种权限密码，即认证名，“public”认证名表示访问Agent的只读权限；“Private”认证名表示访问Agent的读写权限。“Time-out”表示OPC Client轮询Agent的最大响应时间，默认为9s。使能“SNMP Optimiza-tion”表示为了较少网络负载，较少循环时间，许多相同类型的数据可以用一个数据帧来传送。

默认的“Device profile”为MIB-II_V10.txt，如图5-170所示，可以通过下拉菜单选择适用于SCALANCE W788的profile为“Profile_SCALANCE_W700_V10.txt”。
