5.2.6  RCoax电缆

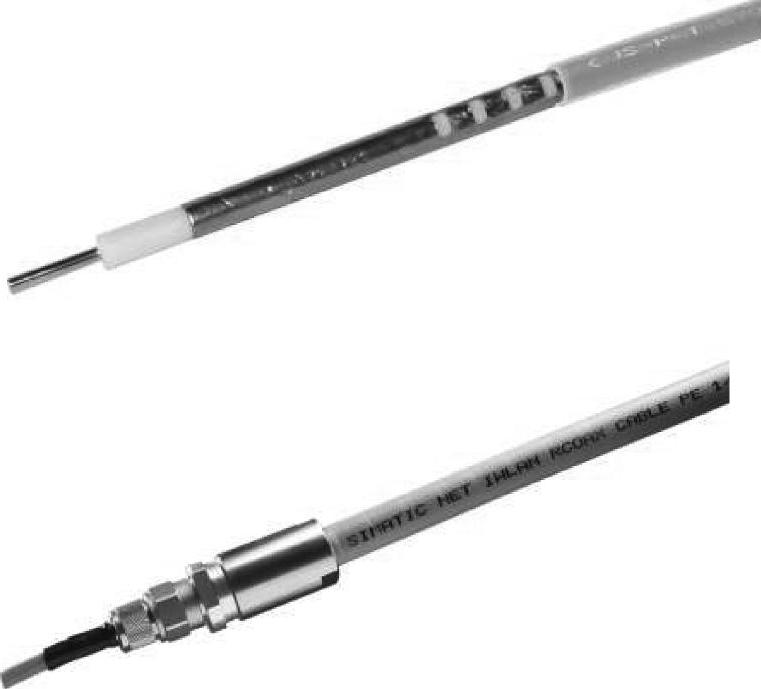

图5-24 RCoax电缆外观

RCoax电缆是一种漏波电缆，可用于复杂区域中SCALANCE W网络接入点的专用天线，其外观如图5-24所示。它是一种同轴电缆，外导体中规则的开有槽孔，以便使射频信号能够均匀地沿着电缆通过槽孔传出和传入。这种结构意味着沿RCoax电缆可形成一个明确的锥形无线场。RCoax电缆最适用于复杂的无线覆盖区以及通行各种交通车辆的区域。

特点

1）同轴电缆安装简单易行，因此无需专门的培训，即可进行无线电磁场的设计。

2）高防护等级，适用在苛刻的环境中。

3）漏波电缆的无线电磁场可控，适用于复杂环境中。

4）直接取代滑环和拖缆，节省成本。

5）实施高度灵活。

配合RCoax漏波电缆使用的移动客户端都配有一个专用柱状天线，以达到最优化的使用效果。

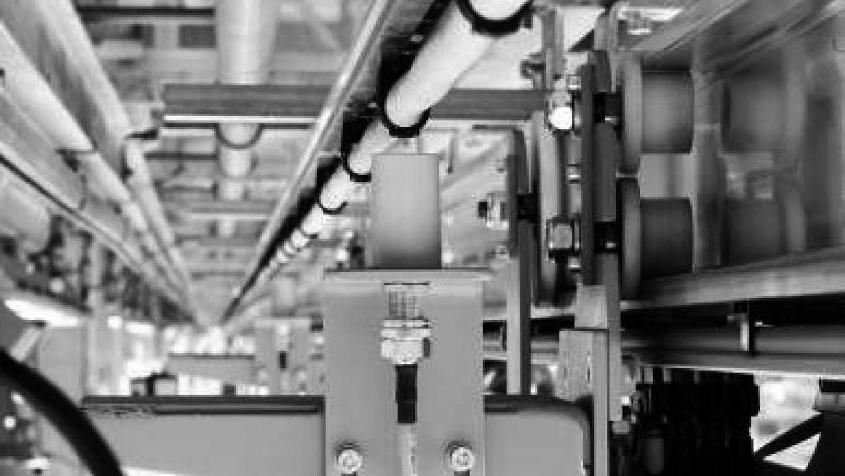

如图5-25所示，以小车输送系统为例，采用RCoax电缆的系统解决方案可以提供可靠的无线电场，从而提高整个系统的实用性与可靠性。

图5-25 以小车输送系统为例、采用RCoax电缆的系统解决方案
