4.7.3 静态路由
1.静态路由概述
SCALANCE X-400的静态路由是人工在路由器中设置的固定路由表。除非网络管理员干预，否则静态路由不会发生变化。路由器不必为路由表项的生成花费大量资源，有时可以抑制路由表的增长。静态路由的优点是简单、高效、可靠。当动态路由与静态路由发生冲突时，以静态路由为准。
静态路由的人工配置开销大，网络拓扑结构变更时需重新配置路由表，一般用于网络规模不大、拓扑结构固定的网络中。
2.静态路由组态
本例网络拓扑中，Network1与交换机Switch A的Port9.1端口相连，Network2与交换机Switch A和交换机Switch B的Port10.1端口相连。Network3与交换机Switch B的Port9.1端口相连。在Network2中没有任何终端设备存在，这里使用网线直接相连。
Switch A的In-Band IP地址为192.168.0.1/24，通过PST工具设置。
Switch B的In-Band IP地址为192.168.0.2/24，通过PST工具设置。
Network1的IP网段为100.1.0.0/16，网关IP地址为100.1.1.1/16，属于VLAN100。
Network2的IP网段为150.1.0.0/16，连接Switch A的网关IP地址为150.1.1.1/16，连接Switch B的网关IP地址为150.1.1.2/16，属于VLAN150。
Network3的IP网段为200.1.1.0/24，网关IP地址为200.1.1.1/24。属于VLAN200。
这里组态SCALANCE X-400交换机Switch A和Switch B均为本地Local路由器。

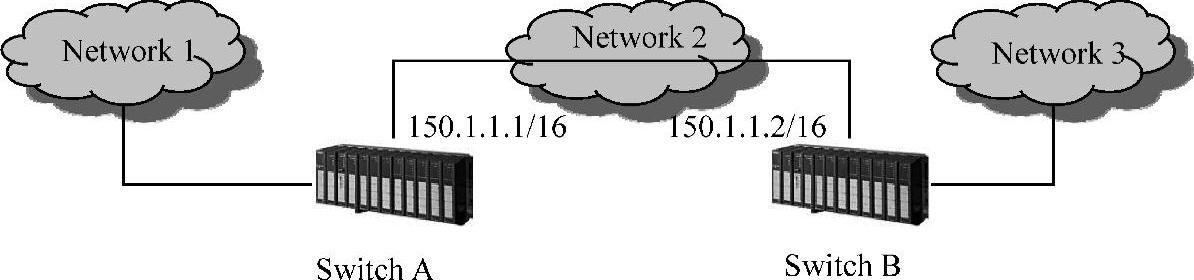

SCALANCE X-400具体组态VLAN的方法，请参照4.4节VLAN组态。网络拓扑如图4-191所示。
图4-191 静态路由网络拓扑
（1）交换机SwitchA的设置
通过IE浏览器打开交换机Switch A的Web页面，输入用户名和密码，均为“admin”。在目录树“Switch”→“VLAN”中，按照组态要求给对应的端口添加VLAN100和VLAN150，如图4-192所示。
图4-192 添加VLAN100和VLAN150

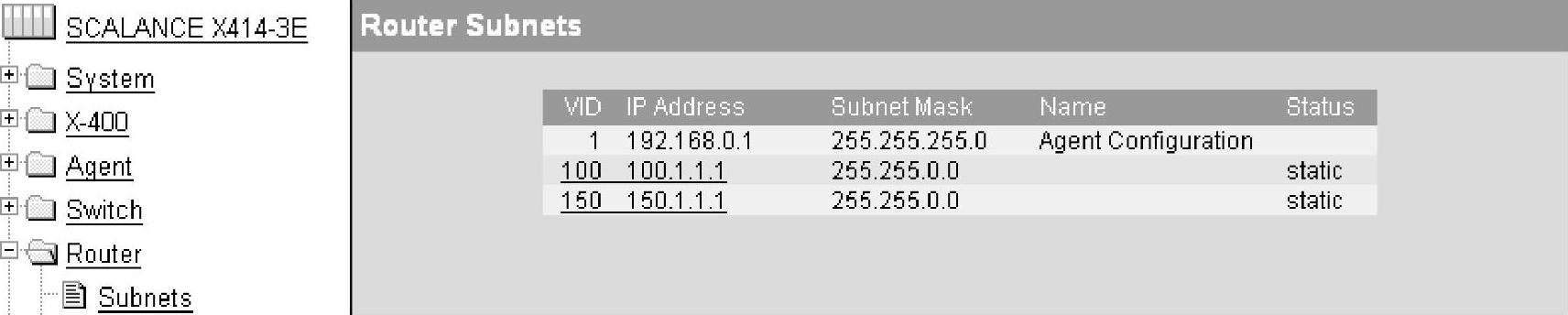

在目录树“Router”→“Subnets”中，按照组态要求并参考4.7.2节，分配网关IP给对应的VLAN，如图4-193所示。
图4-193 分配网关IP给对应的VLAN

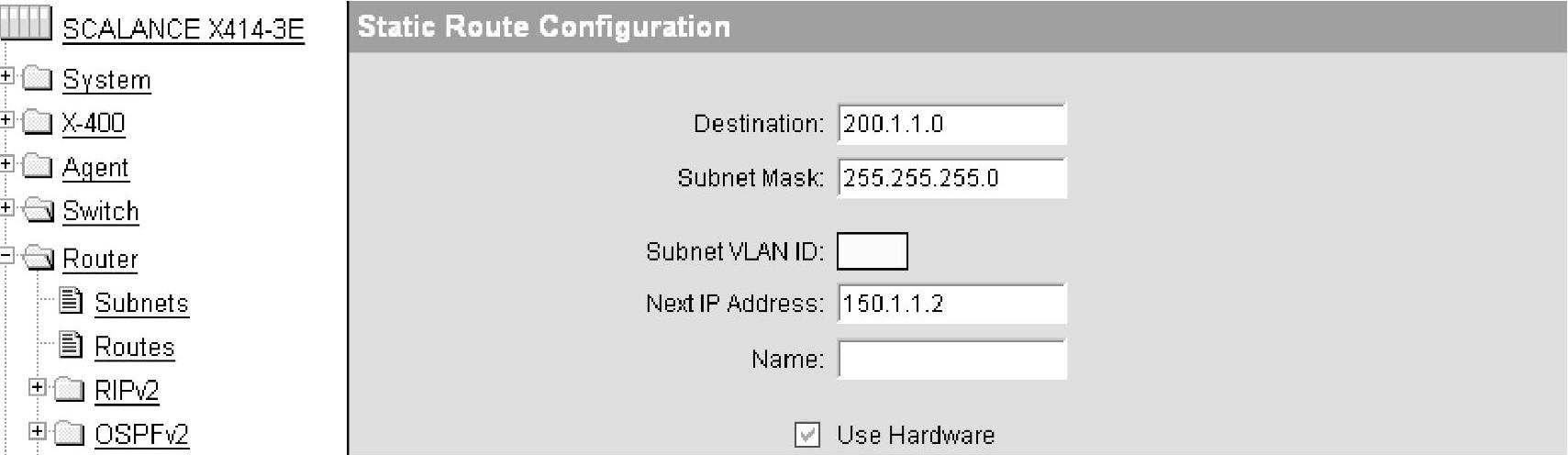

在目录树“Router”→“Routers”中，单击“New Entry”按钮，添加静态路由表，目的是从100.1.0.0网段经过150.1.1.2路由到200.1.1.0网段，激活“Use Hardware”，使用硬件路由，如图4-194所示。单击“Set Values”按钮完成设置。
（2）交换机Switch B的设置

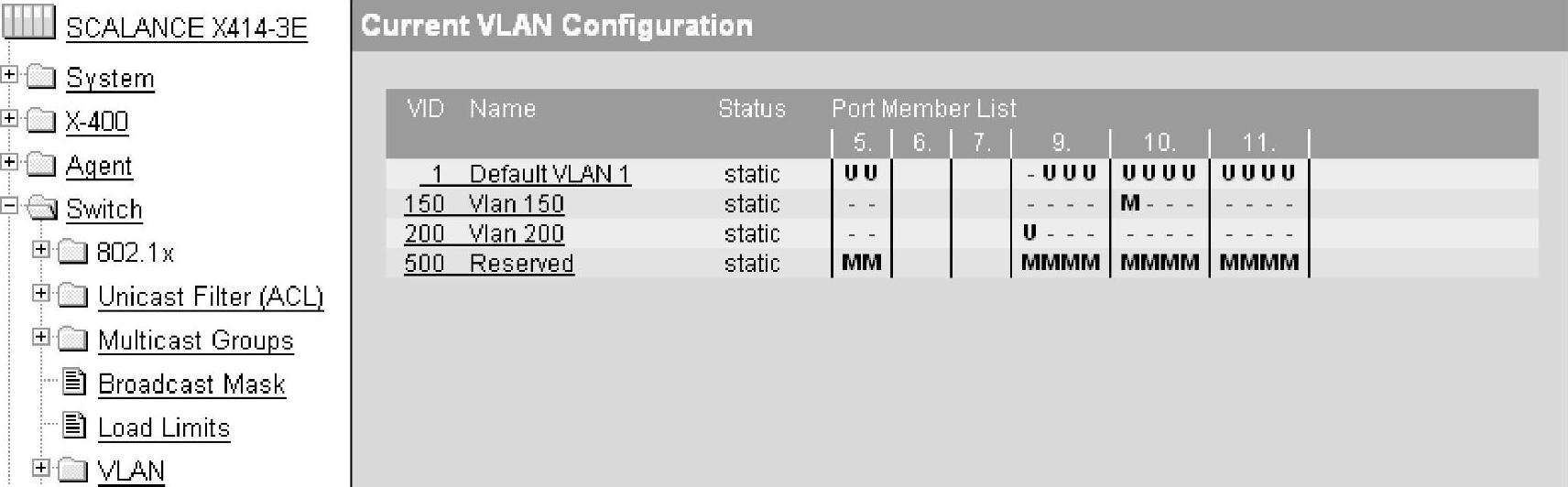

通过IE浏览器打开交换机Switch B的Web页面，输入用户名和密码，均为“admin”。在目录树“Switch”→“VLAN”中，按照组态要求给对应的端口添加VLAN150和VLAN200，如图4-195所示。
图4-194 激活“Use Hardware”
图4-195 添加VLAN150和VLAN200

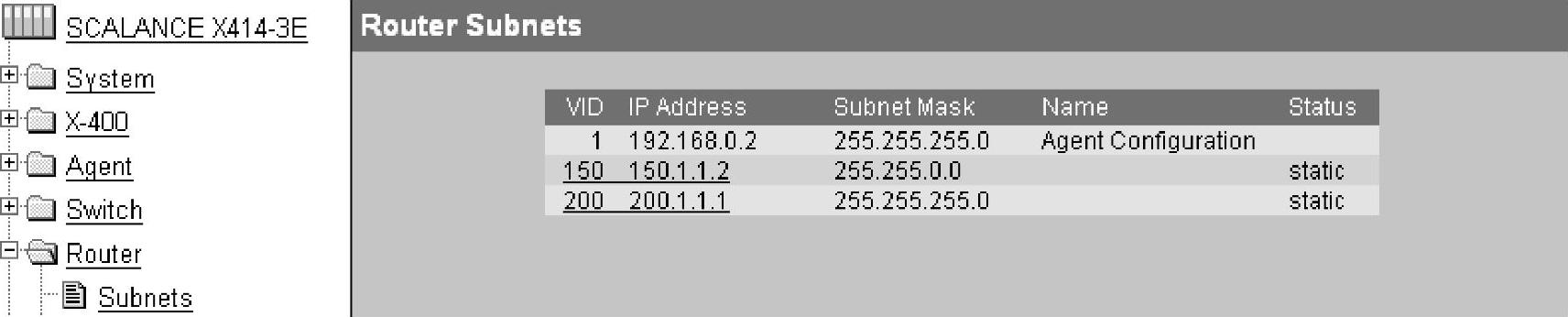

在目录树“Router”→“Subnets”中，按照组态要求并参考4.7.2节，分配网关IP给对应的VLAN。如图4-196所示。
图4-196 分配网关IP给对应的VLAN

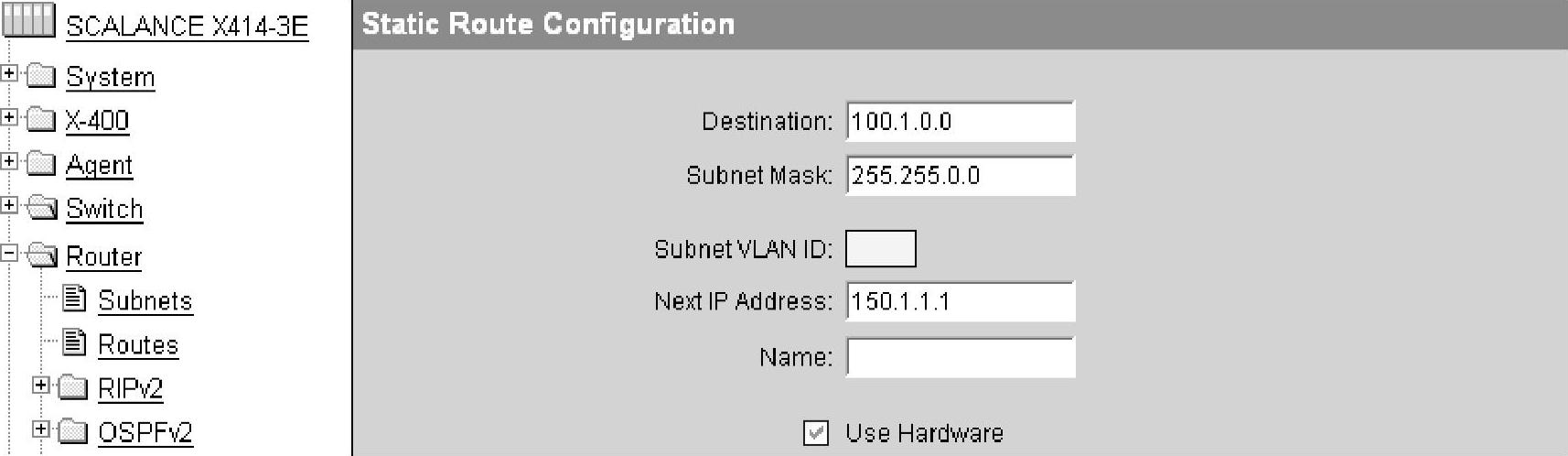

在目录树“Router”→“Routers”中，单击“New entry”按钮，添加静态路由表，目的是从200.1.1.0网段经过150.1.1.1路由到100.1.0.0网段，激活“Use Hardware”，使用硬件路由，如图4-197所示。单击“Set Values”按钮完成设置。
图4-197 激活“Use Hardware”
（3）静态路由组态结果

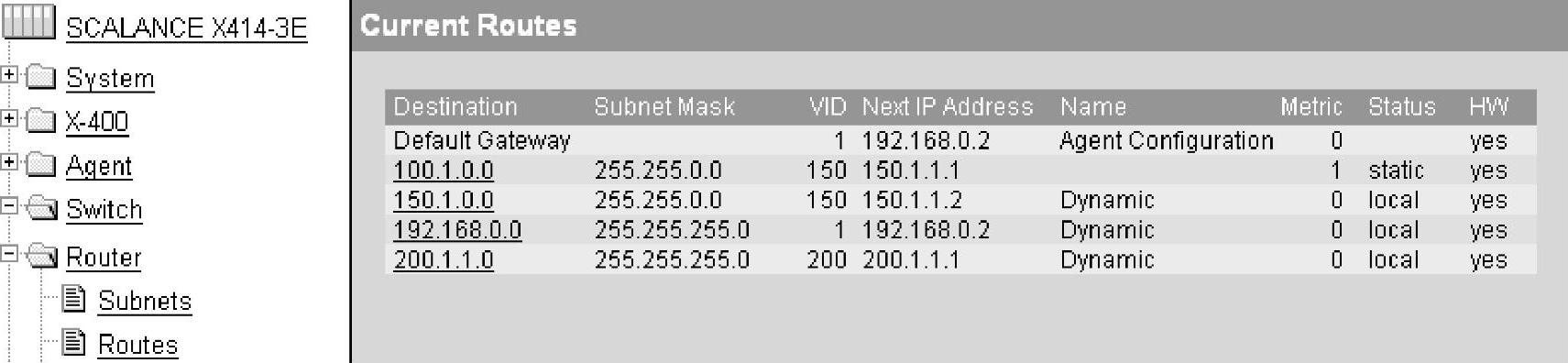

依次单击Switch A的目录树“Router”→“Routers”，可以看见手动增加的“static”路由路径。从100.1.0.0子网到达200.1.1.0子网要经过150.1.1.2的网关，如图4-198所示。
图4-198 Switch A的“Static”路由路径

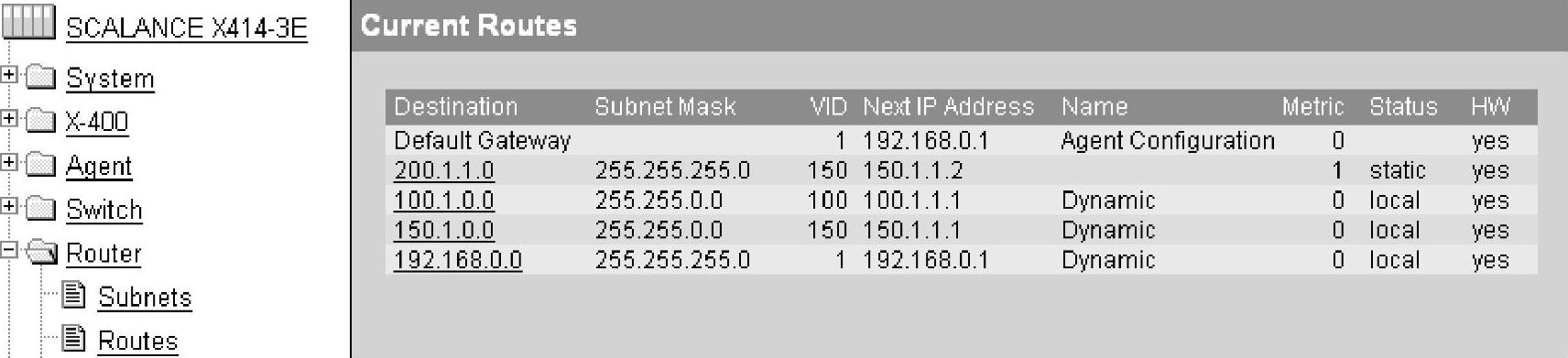

依次单击Switch B的目录树“Router”→“Routers”，可以看见手动增加的“static”路由路径。从200.1.1.0子网到达100.1.0.0子网要经过150.1.1.1的网关，如图4-199所示。
图4-199 Switch B的“Static”路由路径
这样，Network1和Network3的网络设备之间即可以通过在Switch A和Switch B中配置静态配置路由的方法进行通信。
