5.7.2  Syslog

Syslog组态

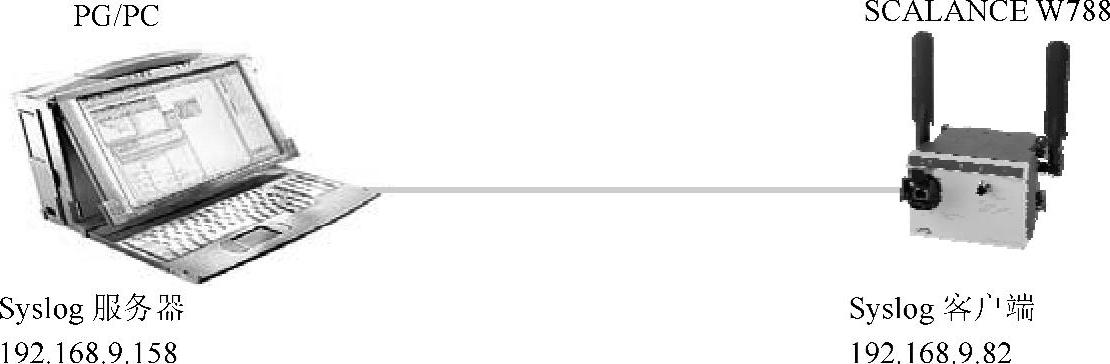

PG/PC与SCALANCE W的以太网端口相连。根据图5-151所示的网络拓扑图设置PG/PC的IP地址，使用PST软件设置SCALANCE W788的IP地址。另外可以使用PG/PC通过IE浏览器来直接连接调试SCALANCE W模块。

图5-151 Syslog网络拓扑图

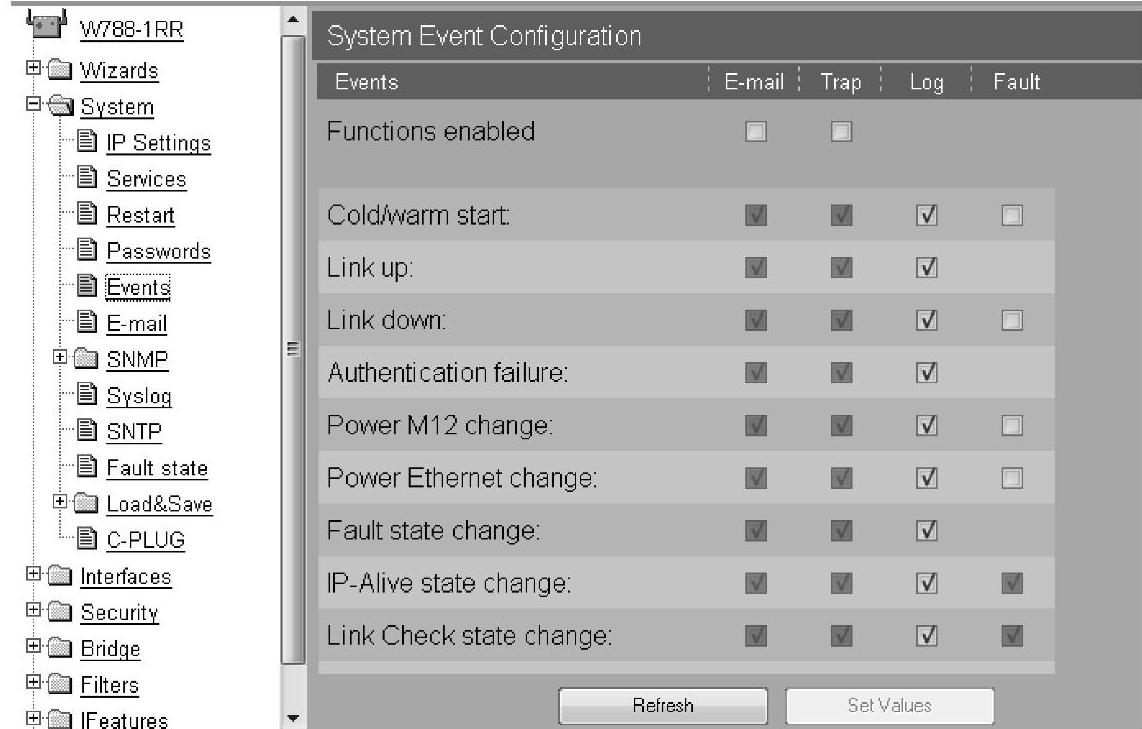

使用PST软件给SCALANCE W788的IP地址设置为192.168.9.82，然后通过IE浏览器打开，如图5-152所示，在目录树“System”→“Events”标签下，使能Log选项，单击“Set Values”按钮完成设置。

图5-152 系统事件配置

如图5-153所示，在目录树“System”→“Syslog”标签下，根据需要设置Syslog Server的PG/PC的IP地址为192.168.9.158。

图5-153 设定Syslog服务器

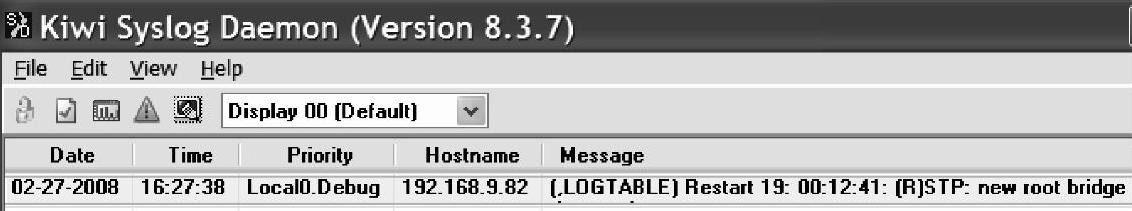

将Kiwi Syslog Daemon软件安装在PG/PC上，作为Syslog服务器。对SCALANCE W788进行热启动，如图5-154所示，查看Syslog的内容，这样可以容易地管理和诊断SCALANCE W788。

图5-154 Syslog服务器界面
