4.3.1 高速冗余环网

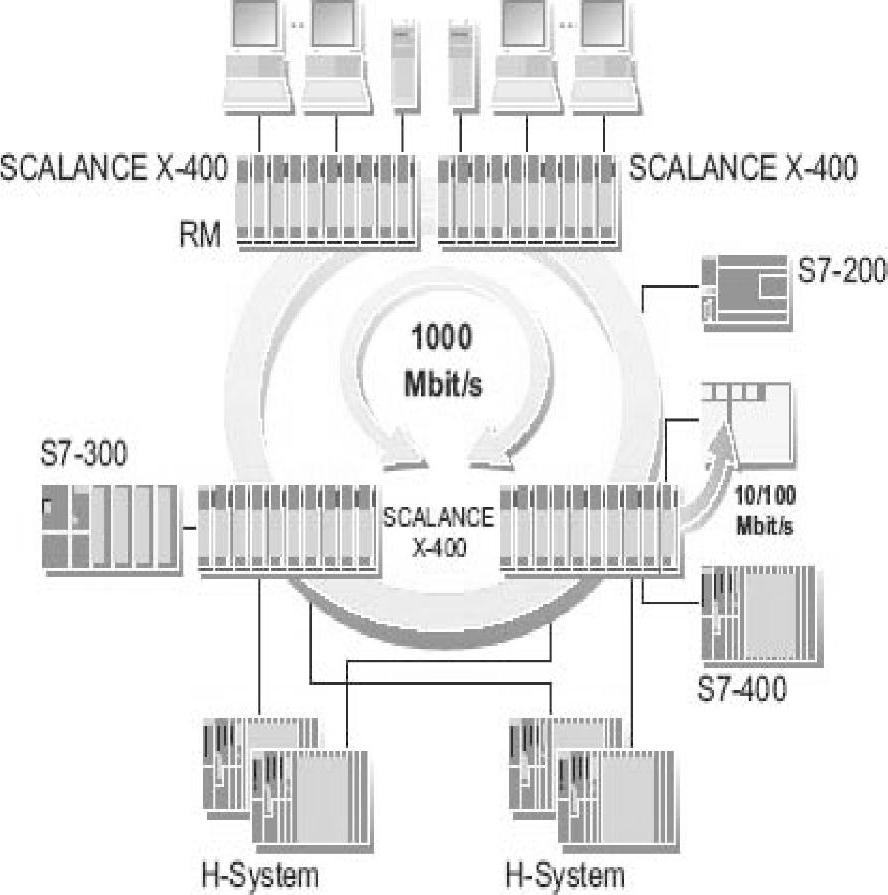

图4-102 高速冗余环网HSR
1.HSR概述
HSR是High Speed Redundancy的缩写，意为高速冗余环网。各台交换机通过各自的冗余环口依次进行连接，形成高速冗余环网，如图4-102所示。SCALANCE X-400可以作为冗余管理器（Redundancy Manager RM），管理冗余环网。为了保证系统的快速重构和稳定性，最多允许50台交换机连接在环上。冗余管理器RM通过发送监测帧监控网络链路状态，在网络正常的情况下，RM其中的一个冗余环口会处于逻辑断开状态，这样整个网络在逻辑结构上保持一种线型结构。当网络上的连接线断开或交换机发生故障时，它会通过连通一个替代路径恢复成另外一种逻辑上的线型结构。整个网络的重构时间小于0.3s。如果故障被消除，网络逻辑结构会恢复原有的线型结构。在一个环网中，有且仅有一台交换机设置成冗余管理器。环网可以是电气环网、是光纤环网，也可以是电气和管线混合的环网。另外，可以利用SCALANCE X-400的千兆端口，组成高速冗余的千兆环网。
2.HSR组态
SCALANCE X-400冗余环网组态
1）SCALANCE X414-3E配置RM：对于SCALANCE X414-3E，可以使用Slot 4上CPU的“DIP”开关，具体方式见表4-1。

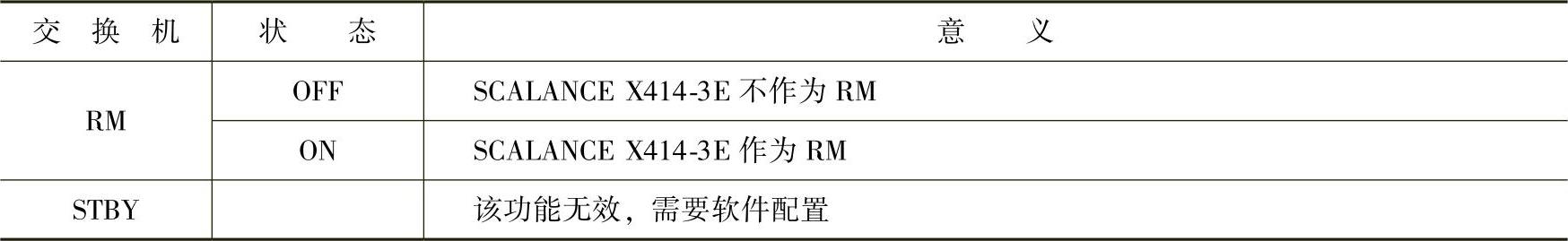

表4-1 DIP开关设置RM

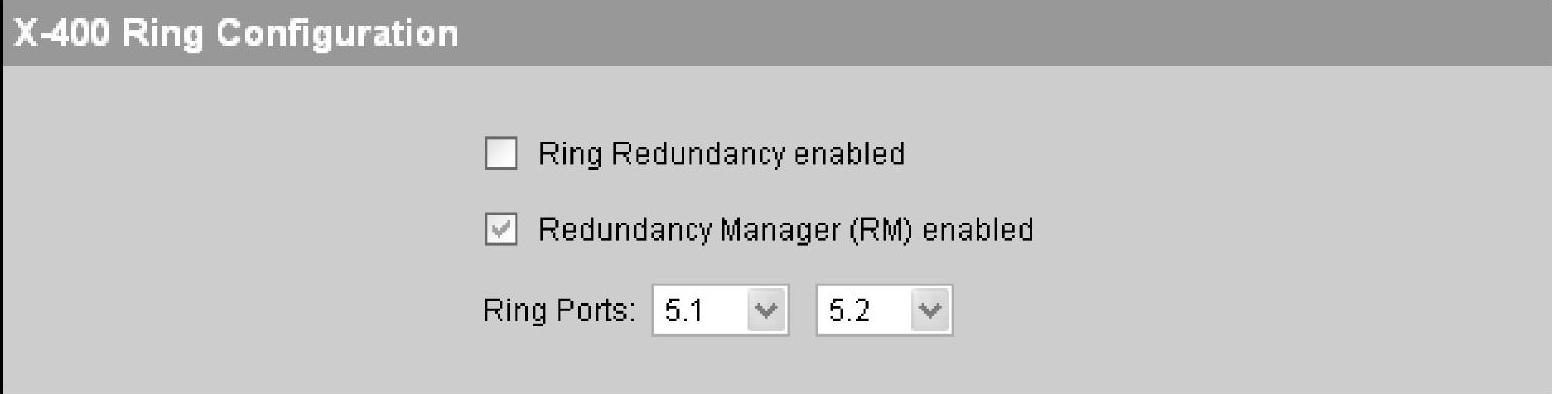

当R1和R2的DIL开关都为“ON”状态，也可以使用Web页面来设置。单击目录树“X-400”→“Ring Config”，使能“Redundancy Manager（RM）enabled”，如图4-103所示。
图4-103 使能“Redundancy Manager（RM）enabled”
2）SCALANCE X414-3E配置环口：环网中设置完毕RM后，所有的交换机SCALANCE X414-3都需要同时设置环口。设置环口可以通过CPU槽上DIL开关来设置，具体方式见表4-2。

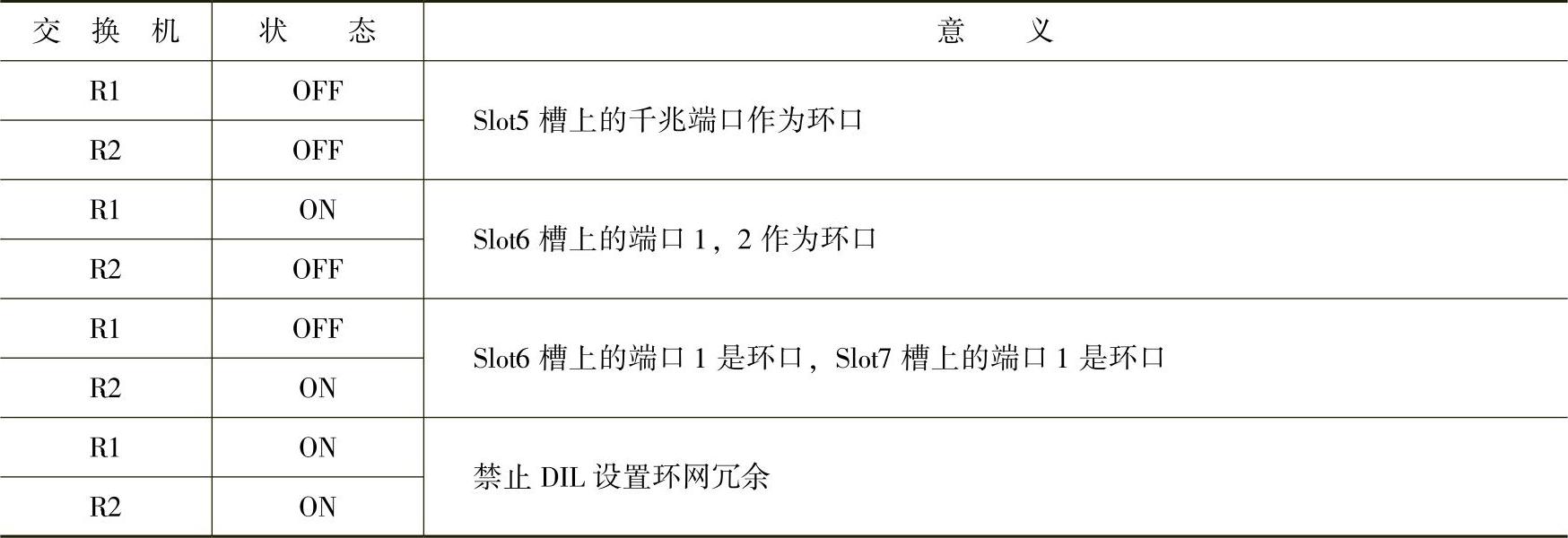

表4-2 DIP开关设置环口

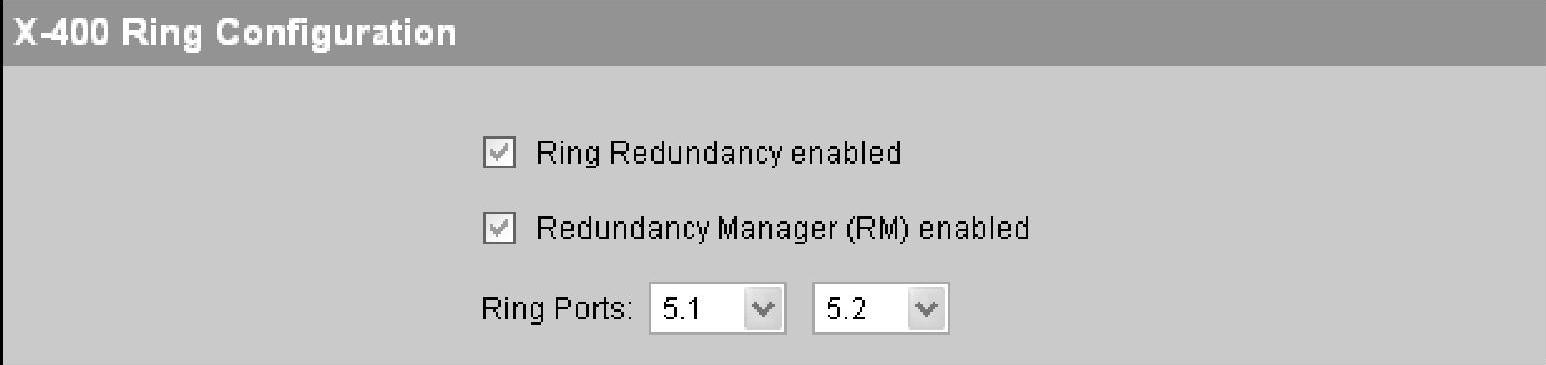

当R1和R2的DIL开关都为“ON”状态，也可以使用Web页面来设置。单击目录树“X-400”→“Ring Config”，使能“Ring Redundancy enabled”并选择环网连接的环口。单击“Set Values”按钮结束设置。
这样SCALANCE X414-3E作为RM的组态如图4-104所示。
图4-104 使能“Ring Redundancy enabled”

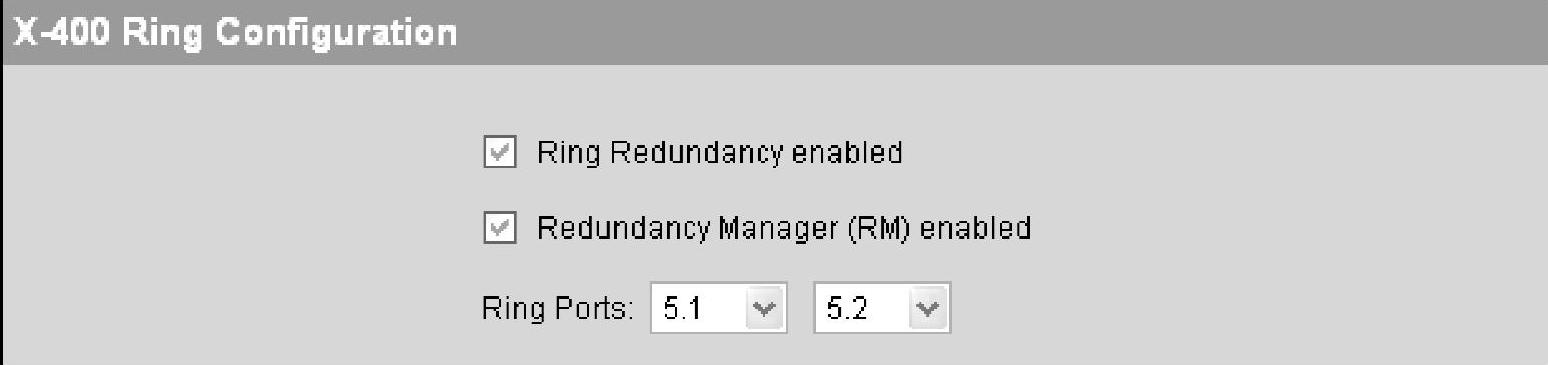

非RM的SCALANCE X414-3E的组态如图4-105所示。
图4-105 非RM的SCALANCE X414-3E的组态
3）SCALANCE X-408配置RM：对于SCALANCE X-408，仅需要通过Web页面来设置。单击目录树“X-400”→“Ring Config”，使能“Redundancy Manager（RM）enabled”，单击“Set Values”按钮结束设置，如图4-106所示。
图4-106 SCALANCE X-408配置RM

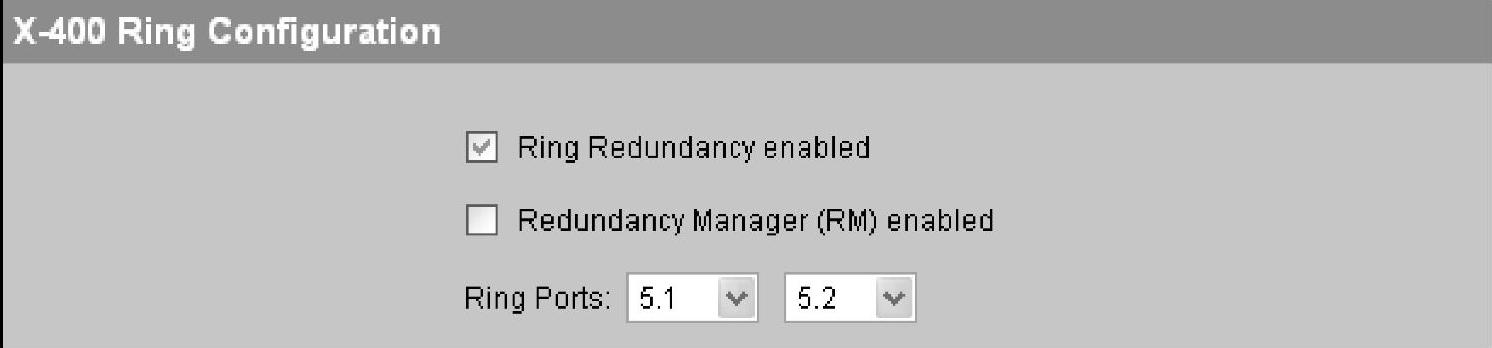

4）SCALANCE X-408配置环口：环网中设置完毕RM后，所有的交换机SCALANCE X-408都需要同时设置环口。对于SCALANCE X-408，仅需要通过Web页面来设置。单击目录树“X-400”→“Ring Config”，使能“Ring Redundancy enabled”并选择环网连接的环口，单击“Set Values”按钮结束设置，如图4-107所示。
图4-107 SCALANCE X-408配置环口
非RM的SCALACNE X-408的组态如图4-108所示。
图4-108 非RM的SCALANCE X-408的组态
