考点五：一个例子结束物理层的学习

物理层的问题解决完了，接下来我们通过一个例子结束本讲内容的学习。不过这并不意味结束，而是一次更好的飞跃。假设主机1和主机2要发送数据，两个主机为了实现连接，可以采用光纤、双绞线、无线Wi-Fi，甚至是卫星信号。当然通过物理层的机械特性可以实现这些不同介质的连接。同时使用编码或调制可以实现不同介质上传输信号的识别。其他层次暂且不说，在这个例子中，我们只关心物理层，假设发送的数据是10100110100101，在物理层可以通过不同的编码方式和调制方式得到如图2-17所示的编码，规定：采用NRZ编码时，高电平是1，低电平是0；采用NRZI编码时，第一个电平是高电平1，电平的变化规则是1定义为信号有跳变，0定义为信号无转变；采用曼彻斯特编码时，信号由高向低跳变表示数据0，信号由低向高跳变表示数据1；差分曼彻斯特编码的第一个电平从低到高是1，并且1定义为信号有跳变，0定义为信号无转变。

在主机1和主机2之间采用不同的编码方式，它们在光纤、双绞线等介质上的信号如图2-17所示，双方采用相同的识别信号的方式（编码方式）。

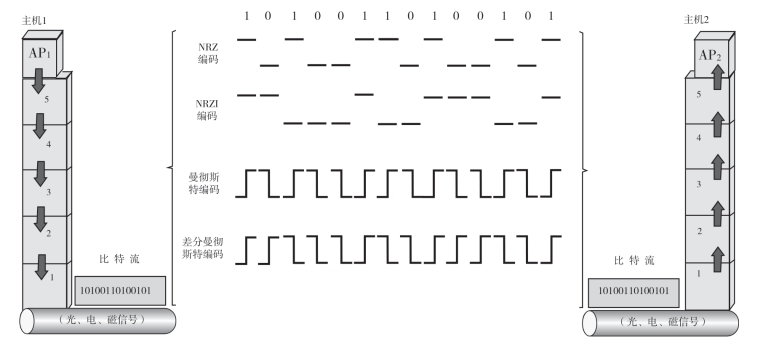

图2-17　各种不同的编码方式
