考点七：一个例子结束传输层的学习

前面学习了传输层的知识，下面我们通过一个例子来贯穿一下。假设主机A是客户机， IP地址是192.168.1.102，该机上运行着微信和http两个进程，对应的端口号分别是2001和1000；主机B是服务器，IP地址是192.168.1.101，该机上运行着微信和http两个进程，对应的端口号分别是2001和80；主机A要请求主机B上的网页，如图5-33所示。首先主机A发起TCP连接，通过源端口号和目的端口号可以知道要进行http之间的通信（这个是通过配置或者DNS来确定的）。图5-33中①②③是TCP连接的“三次握手”，其中①的源IP是客户机A，对应的源端口号是1000，目的端口号是80，数据的序号是100，对应的SYN=1，ACK=0；②的源IP是服务器B，接收连接请求，源端口号是80，目的端口号是1000，seq=100，ack=101，对应的SYN=1，ACK=1；③的源IP是客户机A，对应的源端口号是1000，目的端口号是80，seq=101，ack=101，对应的SYN=0，ACK=1；到此客户机和服务器之间的连接建立起来了。我们可以看到，客户机A和客户机B的数据序号是一样的，注意，TCP是一个全双工的连接，这两个方向的序号没有关系。

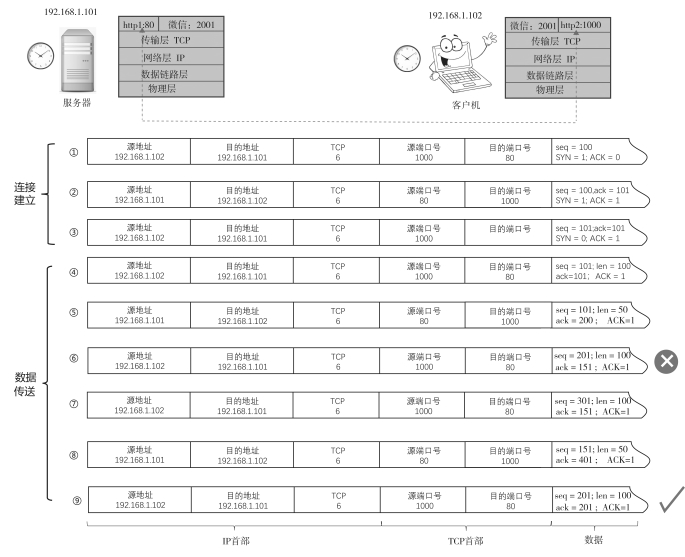

图5-33　传输层的功能

之后开始发送数据，④的源IP是客户机A，对应的源端口号是1000，目的端口号是80，数据的序号是101，数据长度是100，ack=101，ACK=1；⑤的源IP是服务器B，对应的源端口号是80，目的端口号是1000，数据的序号是101，数据长度是50，ack=201，ACK=1；⑥的源IP是客户机A，对应的源端口号是1000，目的端口号是80，数据的序号是201，数据长度是100，ack=151，ACK=1；但是这个数据丢失了。图5-33中⑦的源IP是客户机A，对应的源端口号是1000，目的端口号是80，数据的序号是301，数据长度是100，ack=151，ACK=1；⑧的源IP是服务器B，对应的源端口号是80，目的端口号是1000，数据的序号是151，数据长度是50，ack=401，ACK=1；⑨此时数据⑥的计时器到了，但是没有收到接收方的确认信息，于是重新发送数据⑥重传的数据，源IP是客户机A，对应的源端口号是1000，目的端口号是80，数据的序号是201，数据长度是100，ack=201，ACK=1。

此外，当网络中出现数据错误时，TCP可以进行数据校验，当发现数据有错误时，会丢弃该数据，回传一个错误信息。

如果网络出现拥塞，将使用拥塞控制机制进行拥塞控制。具体来说，就是用慢开始算法、拥塞避免算法、快恢复算法和快重传算法。

当数据传输结束后，TCP协议采用“四次挥手”结束TCP连接，断开连接，数据传输结束。
