常用图表类型有哪些？

40．常用图表类型有哪些？

（1）柱形图。柱形图是用来显示数据在一段时间内的变化或者几组数据间的对比的图形。它包括簇状柱形图、堆积柱形图、百分比堆积柱形图、三维状柱形图、三维堆积柱形图、三维百分比堆积柱形图及三维柱形图7种子图表类型，如图71所示。

图72　条形图

图73　折线图

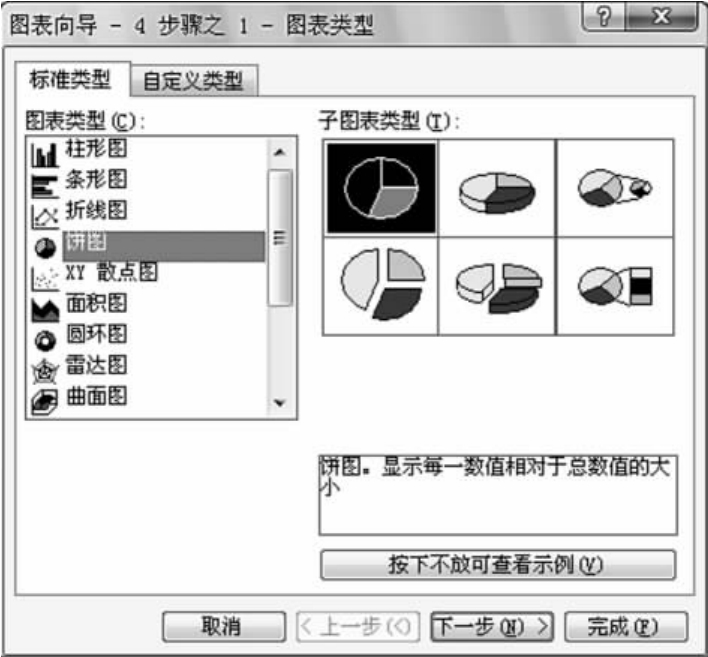

图74　饼图

图75　散点图

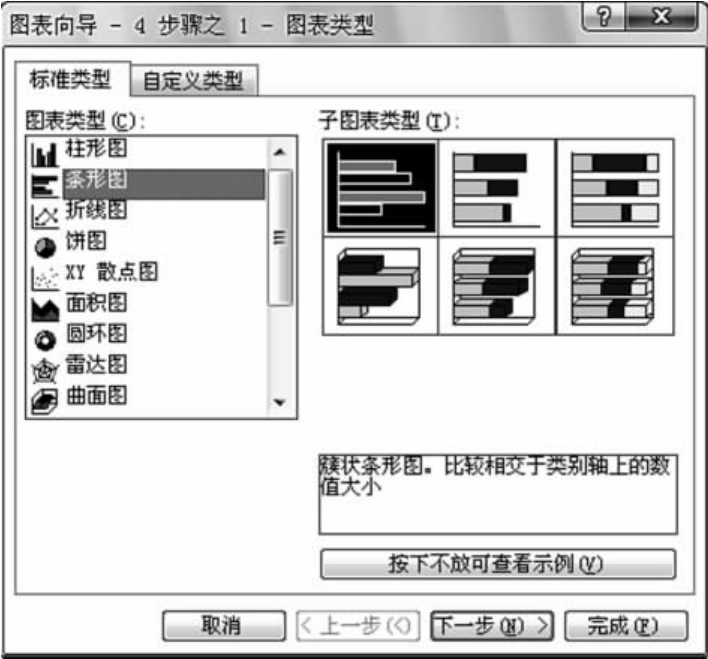

（2）条形图。条形图是用来对特定时间点上分类轴数值间的比较，也可以看成是柱形图旋转90°的结果。它包括簇状条形图、堆积条形图、百分比堆积条形图、三维簇状条形图、三维堆积条形图及三维百分比堆积条形图6种子图表类型，如图72所示。

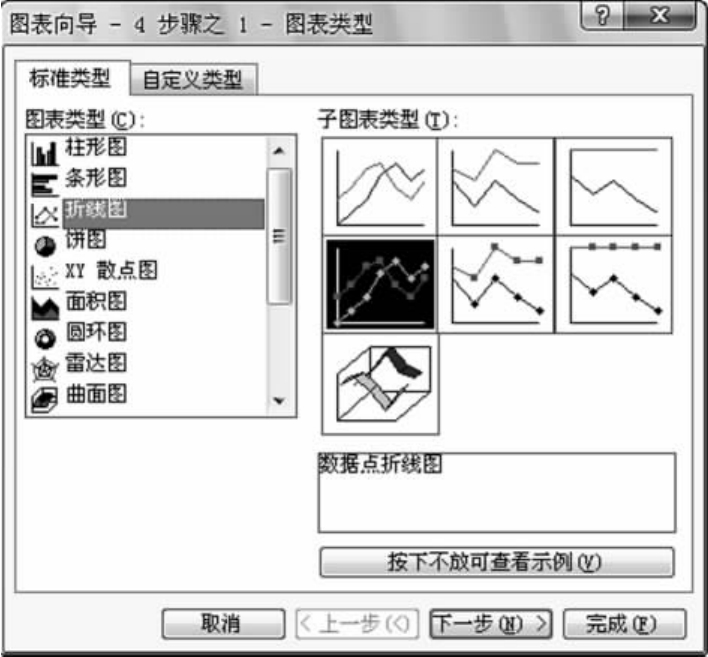

（3）折线图。折线图是用来显示数据在等时间间隔下的变化情况，强调实践性和变动率。它包括折线图、堆积折线图、百分比堆积折线图、数据点折线图、堆积数据点折线图、百分比堆积数据折线图及三维折线图7种子图表型，如图73所示。

（4）饼图。饼图是用来显示各种数据项目在项目和中所占的比例关系。它包括饼图、三维饼图、复合饼图、分离型饼图、分离型三维饼图及复合条饼图6种子图表类型，如图74所示。

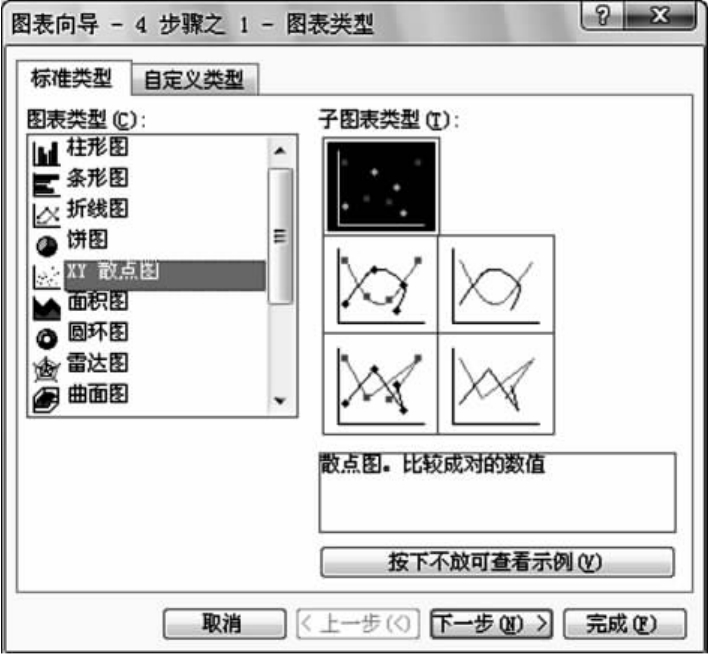

（5）XY散点图。XY散点图与折线图类似，也是用来显示数据在等时间间隔下的变化情况及变化趋势。它包括散点图、平滑散点图、无数据点平滑散点图、折线散点图及无数据点折线散点图5种子图表类型，如图75所示。

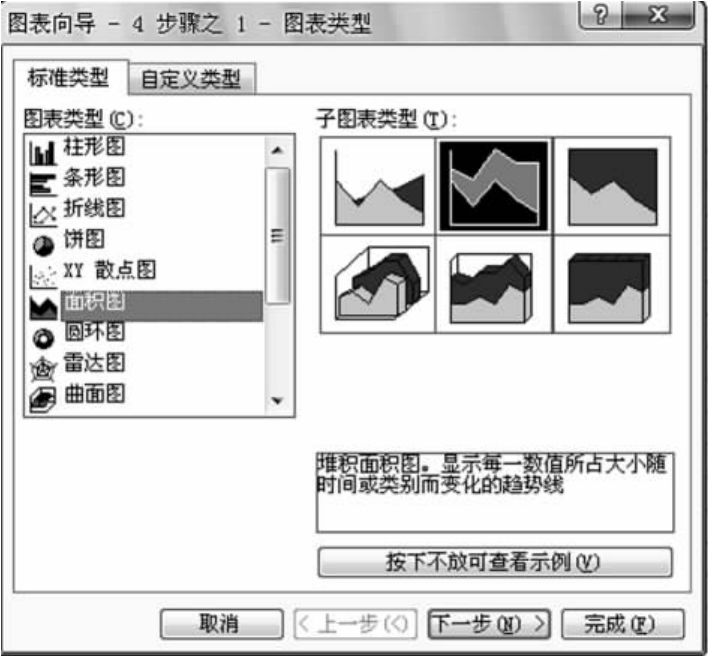

（6）面积图。面积图是用来显示数据的变化量的，不过他强调的是数据随时间的变化幅度，还可以从图中直观地看出数据整体与部分的关系。它包括面积图、堆积面积图、百分比堆积面积图、三维面积图、三维堆积面积图及三维百分比堆积面积图6种子图表类型，如图76所示。

图76　面积图

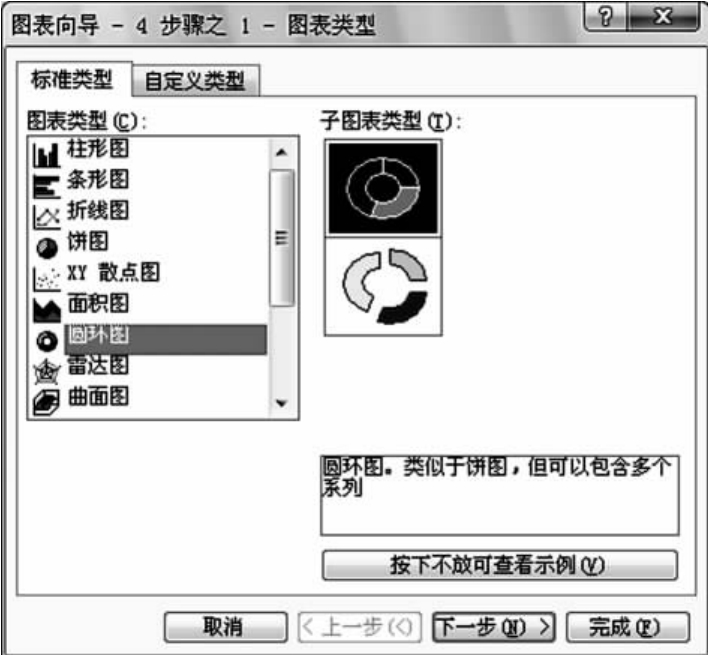

（7）圆环图。环形图类似于饼图，也是用来显示数据项目在项目总和中所占的比例关系的图表。它包含圆环图和分离型圆环图两种子图表类型，如图77所示。

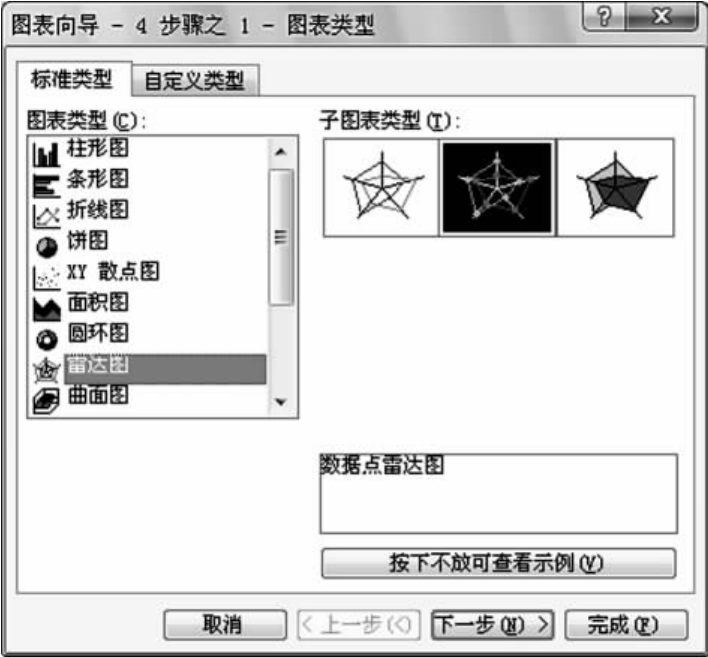

（8）雷达图。雷达图用于显示数据系列相对于中心点各数据类别间的变化，每个数据类别都有其各自的坐标轴。它包括雷达图、数据点雷达图及填充雷达图3种子图表类型，如图78所示。

图77　圆环图

图78　雷达图

图79　曲面图

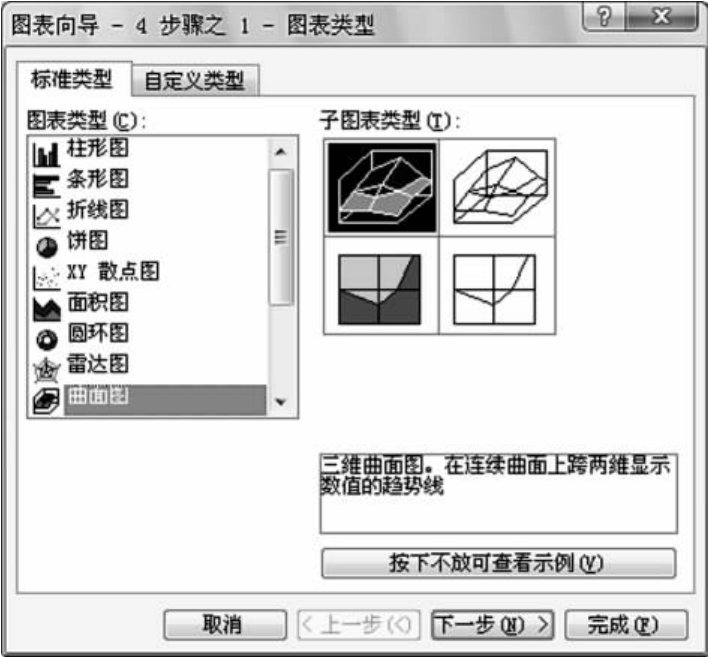

（9）曲面图。曲面图是通过不同的平面来显示数据的变化趋势的，其中同一种颜色图案代表源数据中同一取值范围内的区域。它包括三维曲面图、三维曲面框架图、曲面图（俯视图）及曲面图（俯视框架图）4种图表类型，如图79所示。

（10）气泡图。气泡图是一种特殊的散点图，气泡的面积代表数值的大小。它包括气泡图和三维气泡图两种子图表类型，如图80所示。

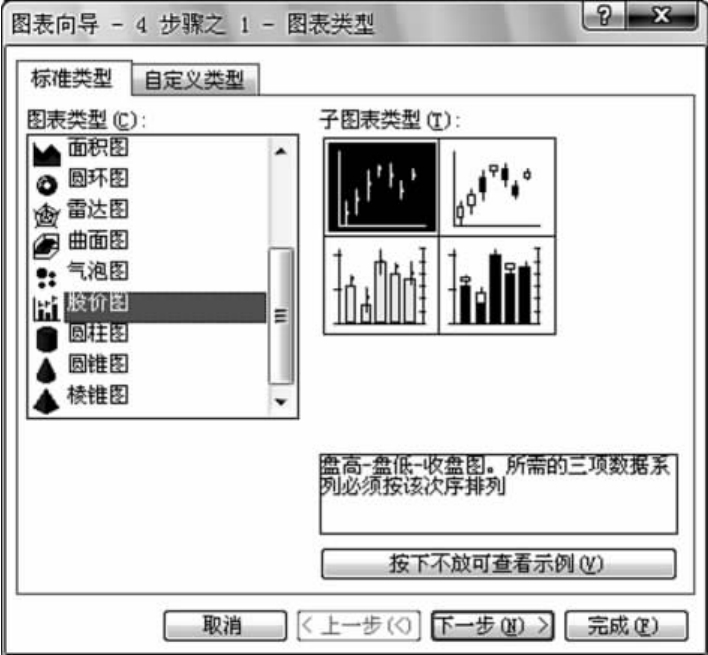

（11）股价图。股价图主要是用于描绘股票的行情走势的图表。它包含盘高－盘底－收盘图、开盘－盘高－盘底－收盘图、成交量－盘高－盘底－收盘图及成交量－开盘－盘高－盘底－收盘图4种子图表类型，如图81所示。

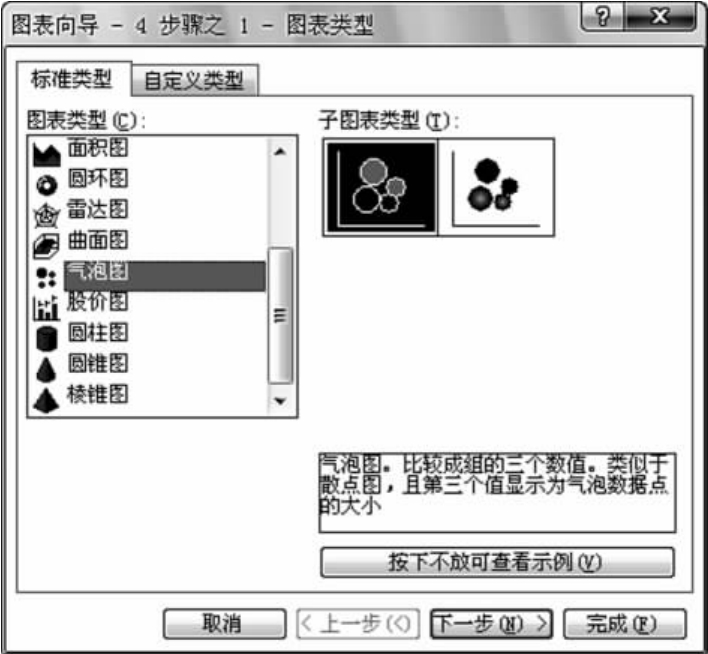

图80　气泡图

81 股价图

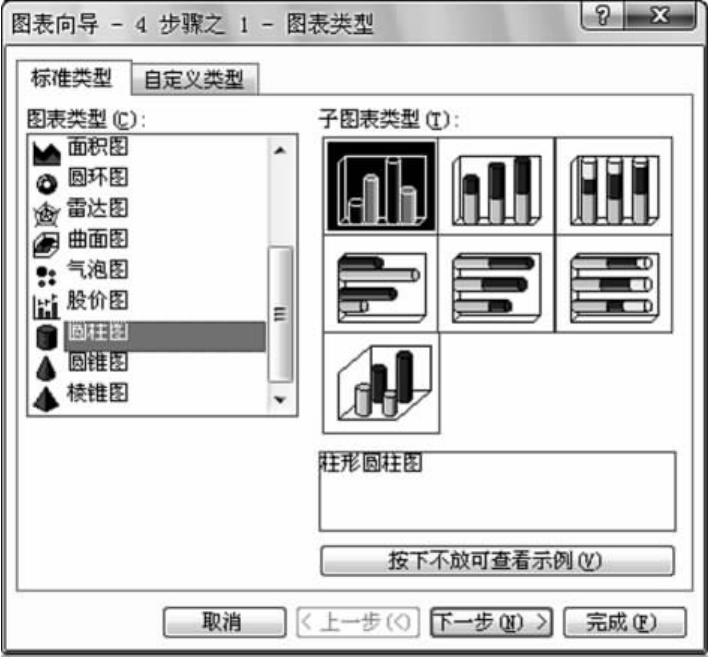

图82　圆柱图

（12）圆柱图。圆柱图类似于三维柱形图。它包含柱形圆柱图、堆积柱形圆柱图、百分比堆积柱形圆柱图、条形圆柱图、堆积条形圆柱图、百分比堆积条形圆柱图及三维柱形圆柱图等7种子图表类型，如图82所示。

（13）圆锥图及棱锥图。圆锥图及棱锥图与圆柱图基本相同，只是形状不同而已。圆锥图包含7种子图表类型，如图83所示；棱锥图也包含7种棱锥图，如图84所示。

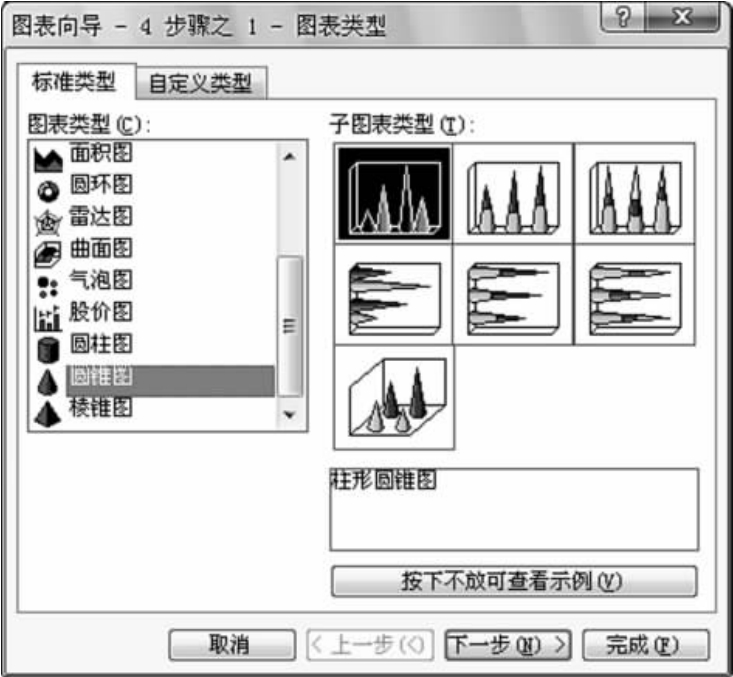

图83　圆锥图

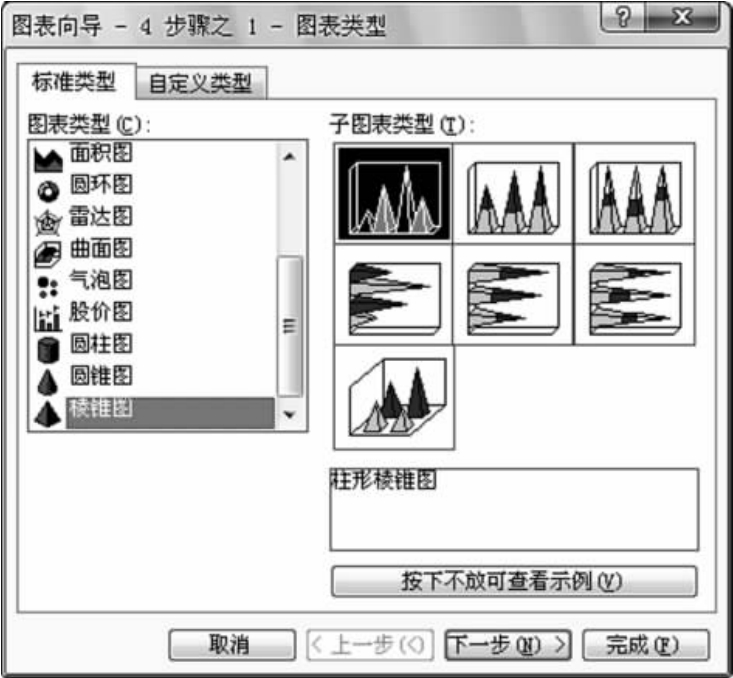

图84　棱锥图
